【机械行业标准(JB)】 高电阻电热合金丝技术条件(φ＜0.20mm)

中华人民共和国机械行业标准
JB/T7117-1993
高电阻电热合金丝
技术条件（g<0.20mm）
1993-10-08发布
中华人民共和国机械工业部
1994-01-01实施

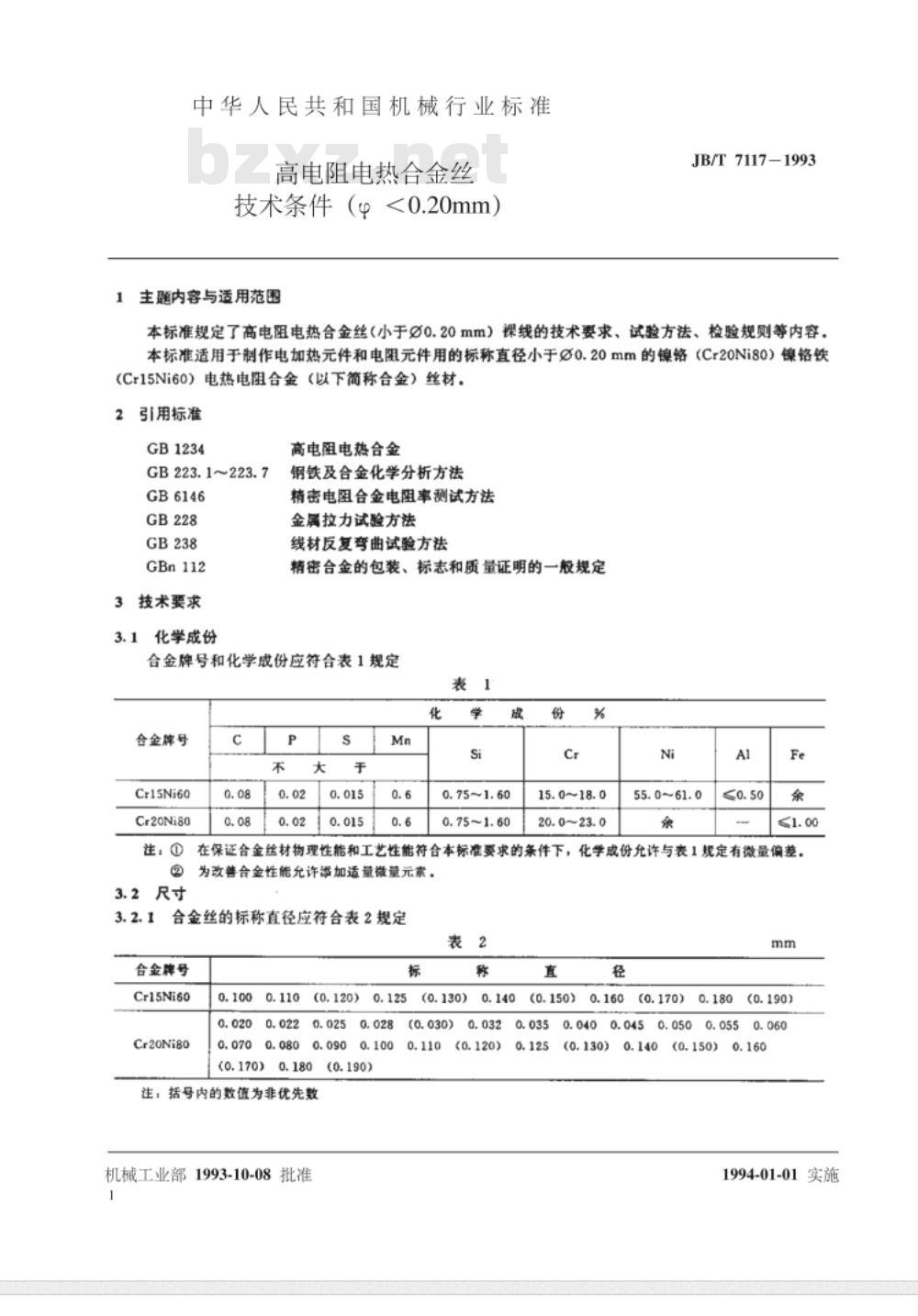

中华人民共和国机械行业标准
高电阻电热合金丝
技术条件（<0.20mm）
主题内容与适用范围
JB/T7117-1993
本标准规定了高电阻电热合金丝（小于0.20mm）裸线的技术要求、试验方法、检验规则等内容.本标准适用于制作电加热元件和电阻元件用的标称直径小于0.20mm的镍络（Cr20Ni80）镍铬铁(Cr15Ni60）电热电阻合金（以下简称合金）丝材。2
引用标准
GB1234
GB223.1~223.7
GB6146
GBn112
技术要求
化学成份
高电阻电热合金
钢铁及合金化学分析方法
精密电阻合金电阻率测试方法
金属拉力试验方法
线材反复弯曲试验方法
精密合金的包装、标志和质量证明的一般规定合金牌号和化学成份应符合表1规定表
合金牌号
Cr15Ni60
Cr20Ni80
注：?
0.75~1.60
15.0~18.0
20.0~23.0
在保证合金丝材物理性能和工艺性能符合本标准要求的条件下，为改普合金性能允许添加适量微量元素。合金丝的标称直径应符合表2规定表
合金牌号
Cr15Ni60
Cr20Ni80
0.1000.110
注：括号内的数值为非优先数
机械工业部1993-10-08批准
55.0~61.0
化学成份允许与表1规定有微量偏差，mm
1994-01-01实施

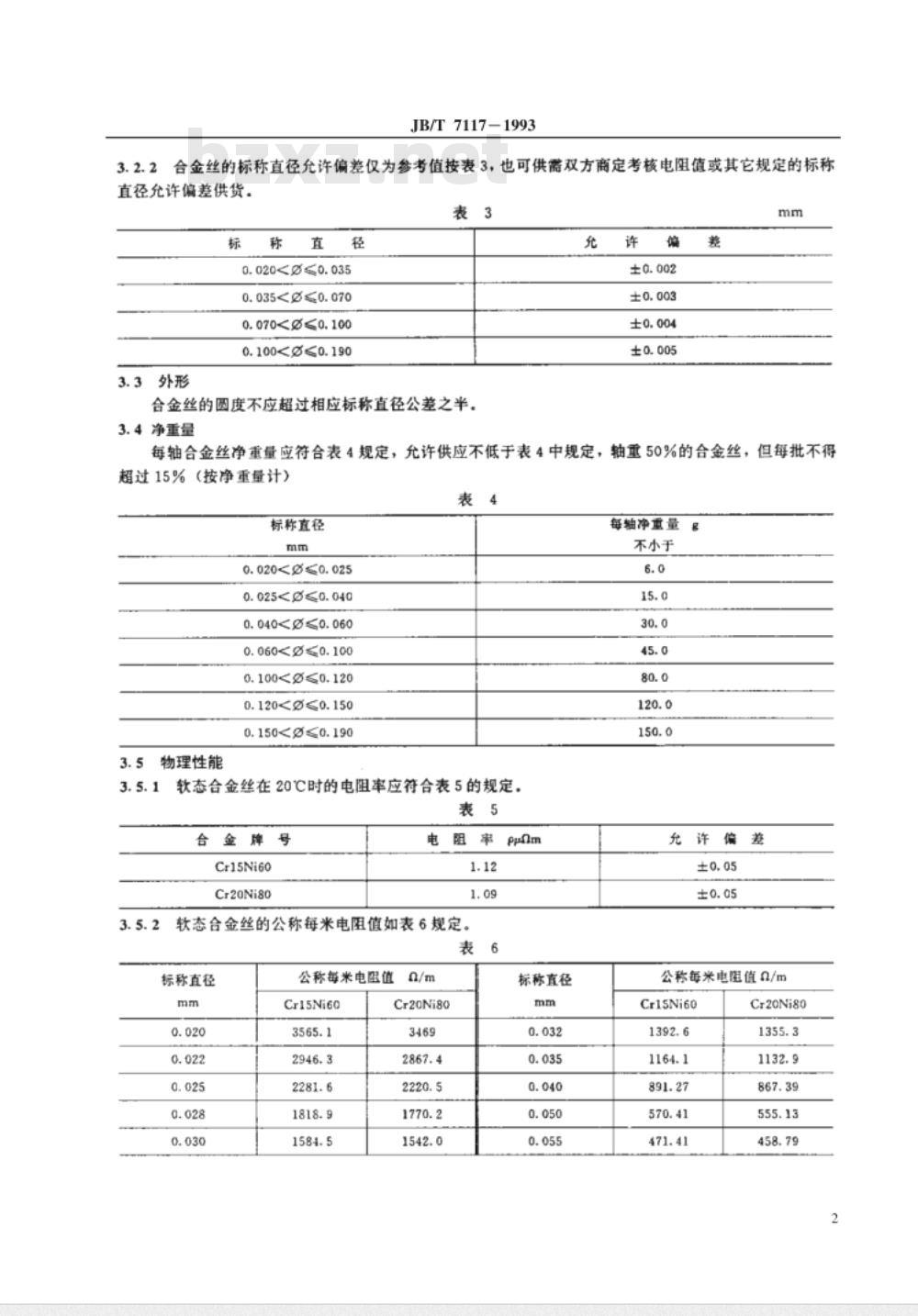

JB/T7117-1993
合金丝的标称直径允许偏差仅为参考值按表3，也可供需双方商定考核电阻值或其它规定的标称直径允许偏差供货。
0.020<≤0.035
0.035<0.070
0.070<≤0.100
0.100<≤0.190
合金丝的圆度不应超过相应标称直径公差之半，3
3.4净重量
每轴合金丝净重量应符合表4规定，允许供应不低于表4中规定，轴重50%的合金丝，但每批不得超过15%（按净重量计）
标称直径
0.020<≤0.025
0.025<@≤0.040
0.040<≤0.060
0.060<≤0.100
0.100≤0.120
0.120<≤0.150
0.150≤0.190
物理性能
每轴净重量
不小于
软态合金丝在20C时的电阻率应符合表5的规定。表
合金牌号
Cr15Ni60
Cr20Ni80
软态合金丝的公称每米电阻值如表6规定。表
标称直径
公称每米电阻值
Cr15Ni60
Cr20Ni80
标称直径
允许偏差
公称每米电阻值a/m
Cr15Ni60
Cr20Ni80
标称直径
公称每米电阻值
Cr15Ni60

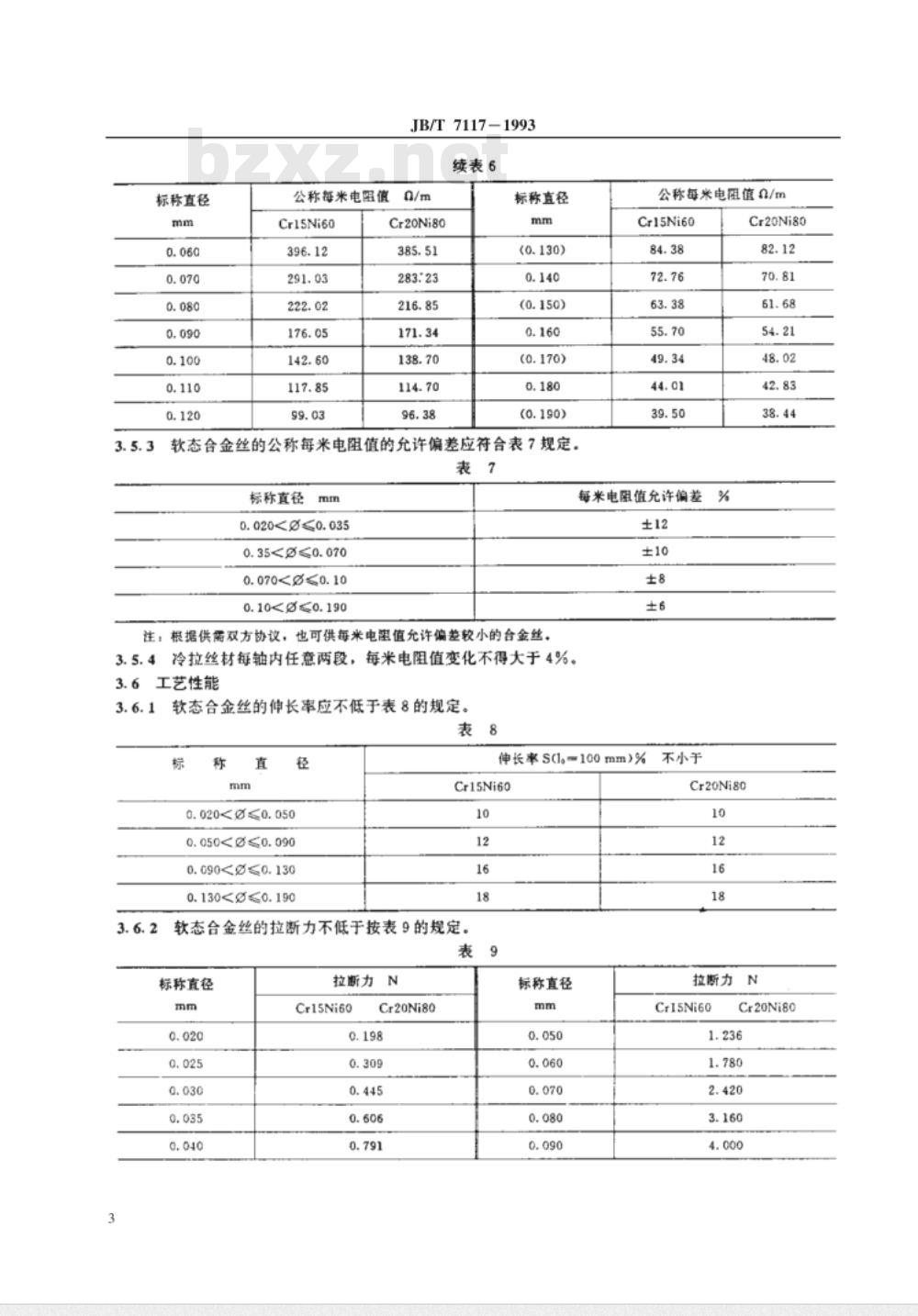

JB/T7117-1993
续表6
Cr20Ni80
283:23
标称直径
软态合金丝的公称每米电阻值的允许偏差应符合表7规定。表
标称直径
0.020<≤0.035
0.35《0.070
0.070<8≤0.10
0.10及0.190
也可供每米电阻值允许偏差较小的合金丝、根据供需双方协议，
冷拉丝材每轴内任意两段，每米电阻值变化不得大于4%。工艺性能
软态合金丝的伸长率应不低于表8的规定。表
0.020<0.050
0.050<@≤0.090
0.090<0≤0.130
0.130<@0.190
公称每米电阻值0/m
Cr15Ni60
每米电阻值允许偏差
伸长率S(l100mm）%
Cr15Ni60
软态合金丝的拉断力不低于按表9的规定。表
标称直径
拉断力
Cr15Ni60
Cr20Ni80
标称直径
不小于
Cr20Ni80
Cr20Ni80
拉断力
Cr15Ni60
Cr20Ni80
标称直径
表面质量
拉断力
Cr15Ni60

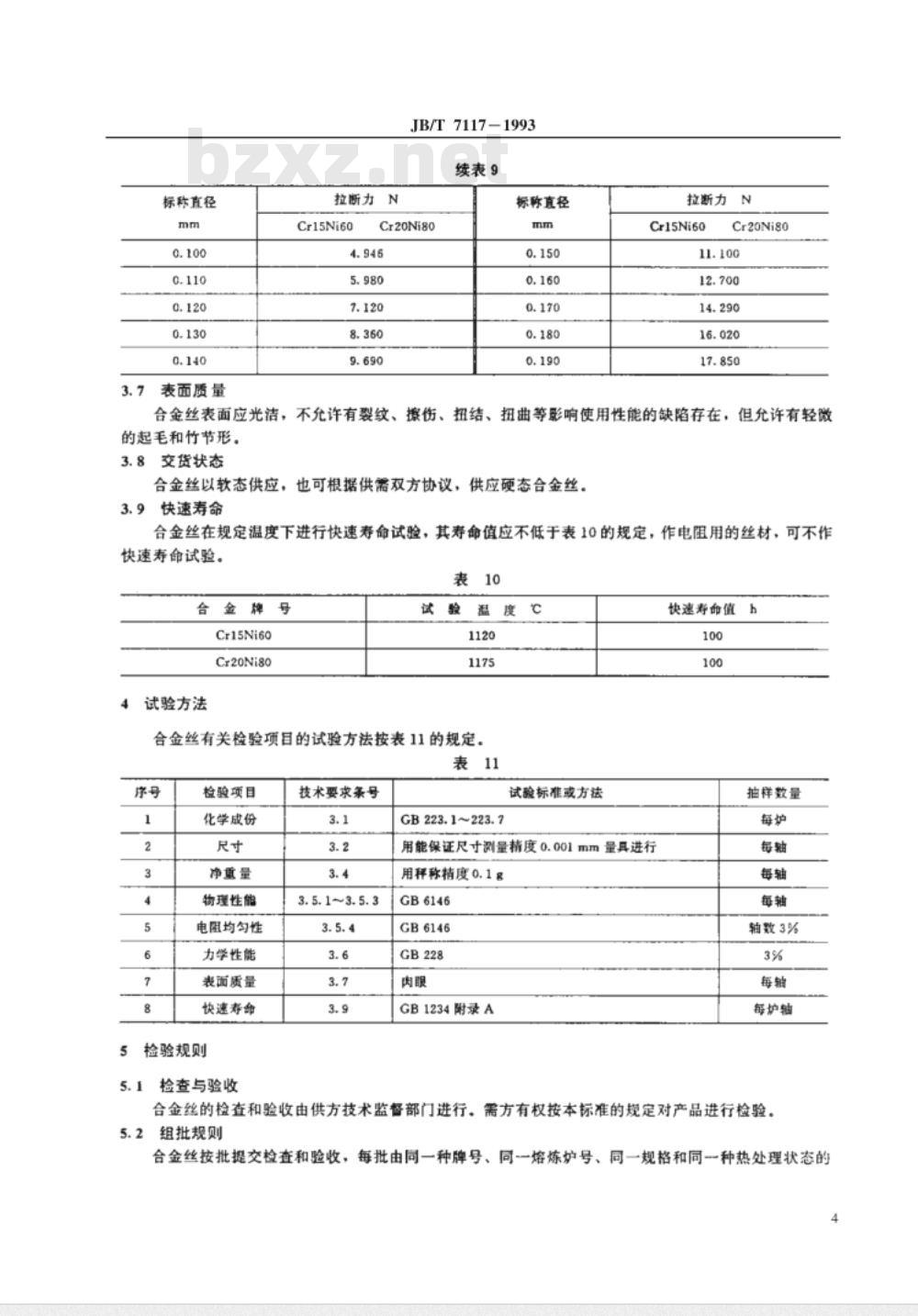

JB/T7117-1993
续表9
标称直径
Cr20Ni80
拉断力
Cr15Ni60
Cr20Ni80
不允许有裂纹、
合金丝表面应光洁，
扭结、扭曲等影响使用性能的缺陷存在，擦伤、
但充许有轻微
的起毛和竹节形。
交货状态
合金丝以软态供应，t
供应硬态合金丝。
也可根据供需双方协议，
快速寿命
合金丝在规定温度下进行快速寿命试验，其寿命值应不低于表10的规定，作电阻用的丝材，可不作快速寿命试验。
合金牌号
Cr15Ni60
Cr20Ni80
试验方法
合金丝有关检验项目的试验方法按表11的规定。表
检验项目
化学成份
净重量
物理性能
电阻均匀性
力学性能
表面质量
快速寿命
检验规则
检查与验收
技术要求条号
3.5.1~3.5.3
试酸标准或方法
GB223.1~223.7
用能保证尺寸测量精度0.001mm量具进行用释称精度0.1g
GB6146
GB6146
GB1234附录A
快速寿命值
拍样数量
轴数3%
每炉轴
合金丝的检查和验收由供方技术监督部门进行。需方有权按本标准的规定对产品进行检验。组批规则
每批由同一种牌号、同一熔炼炉号、同一规格和同种热处理状态的合金丝按批提交检查和验收，
合金丝组成。
5.3取样数量
JB/T7117-1993
合金丝净质量检验项目的取样数量应符合表11的规定。按比例抽样项目抽样数量应不小于3轴。复验与判定规则
合金丝的试验结果有一项技术指标不合格时，应从未检验的产品中取双倍的产品复查，如复验结果仍有不合格时，则该批不予验收，但供方可逐轴检验合格者交货，6包装、标志、运输、贮存及质量证明书6.1包装
6.1.1合金丝应紧密雨均匀整齐地缠绕在轴上成轴供应，次序不紊乱每轴由根合金丝组成，其末端应有明显标记，
6.1.2每轴由包装纸包好后，再装入防潮防尘容器、包装，箱内要放有产品质量证明书及装箱单。标志
每轴合金丝上应有标签，标签上应注明：a.
制造厂（所）名称或商标；
合金牌号、标准号；
规格；
供货状态；
每米电阻值：
毛重、净重；
操作工号、检验代号；
批号制造日期。
6.3运输、存
6.3.1符合6.1条包装规定的合金丝，可采用一般交通工具运输6.3.2合金丝应以包装形式贮存，空气中不应有碱性或酸性侵蚀介质。6.4质量证明书
合金丝的质量证明书应符合GBn112的要求。附加说明：
本标准由机械工业部上海电器科学研究所提出并归口。本标准由机械工业部上海电器科学研究所、上海合金厂、四川仪表厂负责起草。本标准主要起草人季顺康。
中华人民共和国
机械行业标准
高电阻电热合金丝
技术条件（Φ<0.20mm）
JB/T71171993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
印张X/X
K字数xXXXXX
开本880×1230免费标准下载网bzxz
19XX年xX月第X版
19XX年XX月第X印刷
印数1-xXX
定价XXX.XX元
XX-XXX
机械工业标准服务网：http://www.JB.ac.cn66_ F
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
