【机械行业标准(JB)】 小型变频变压调速电动机及电源技术条件

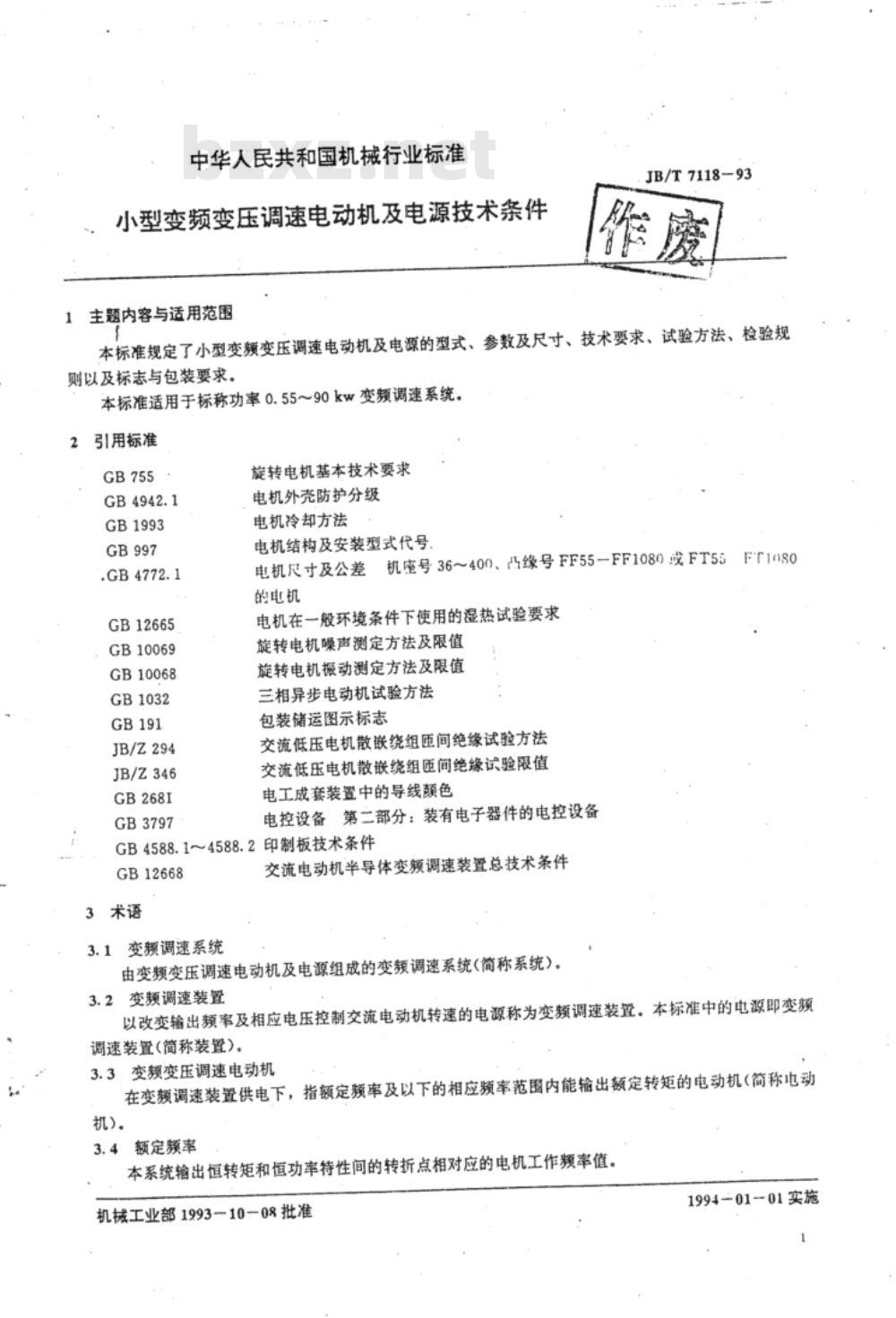

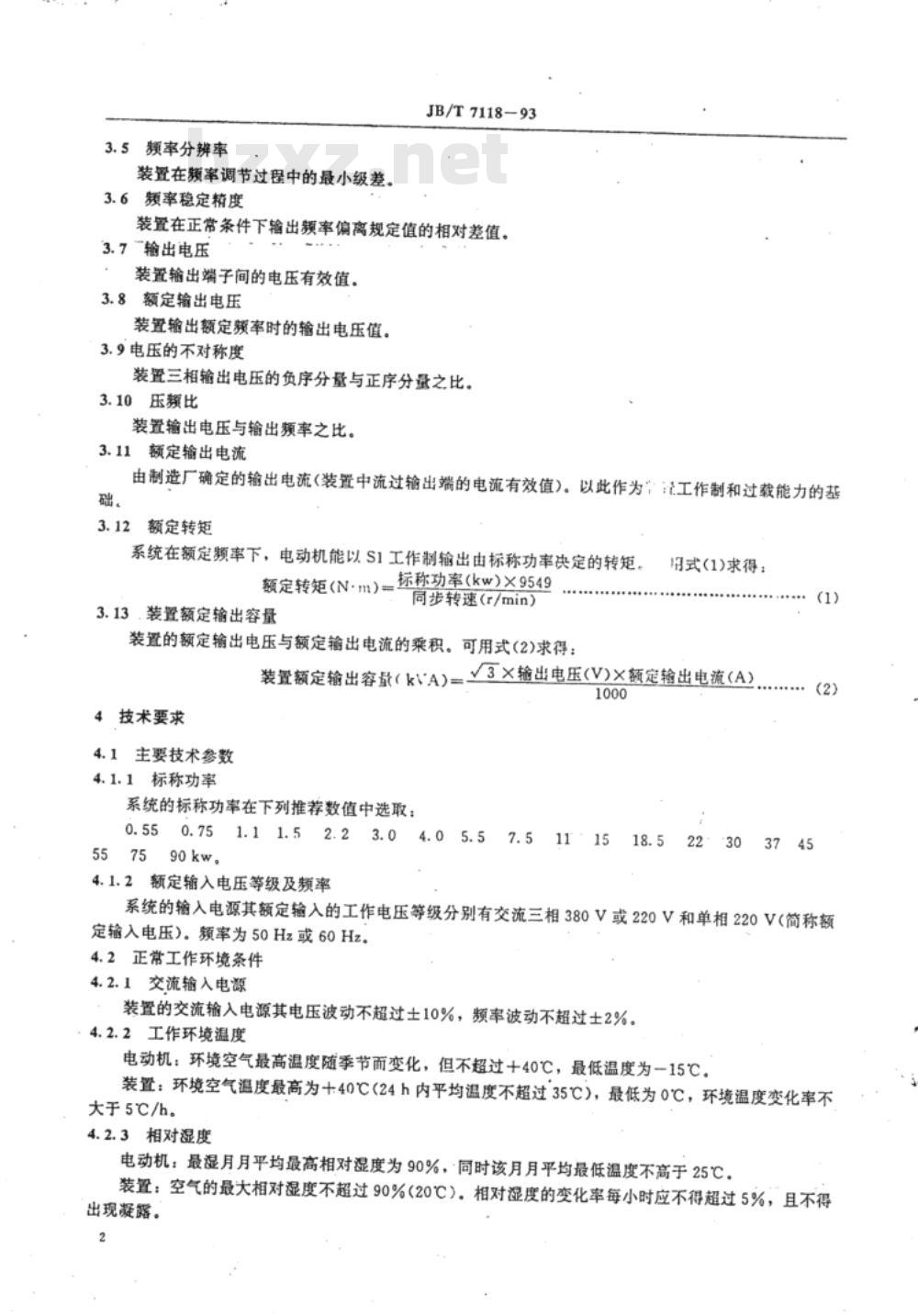

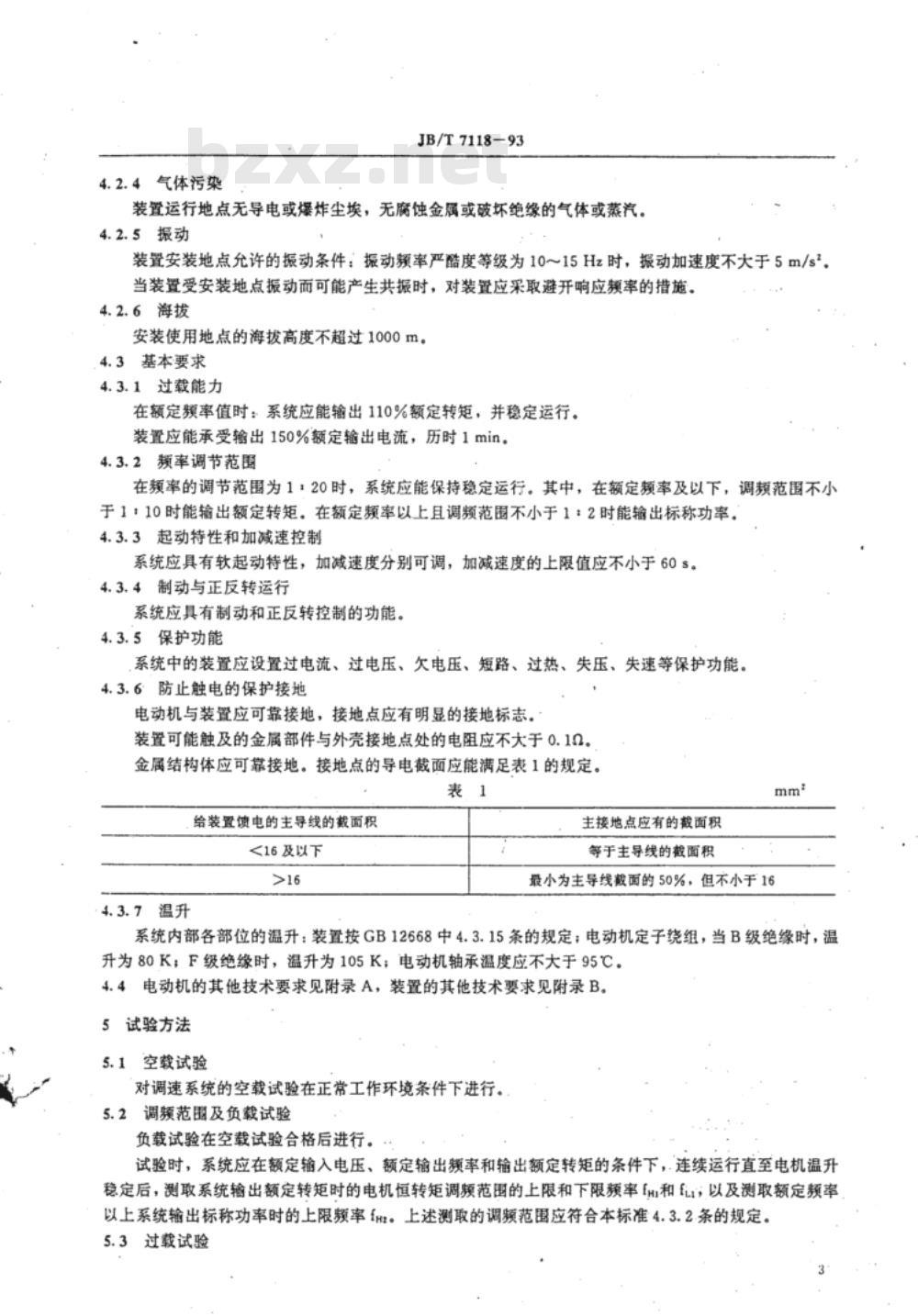

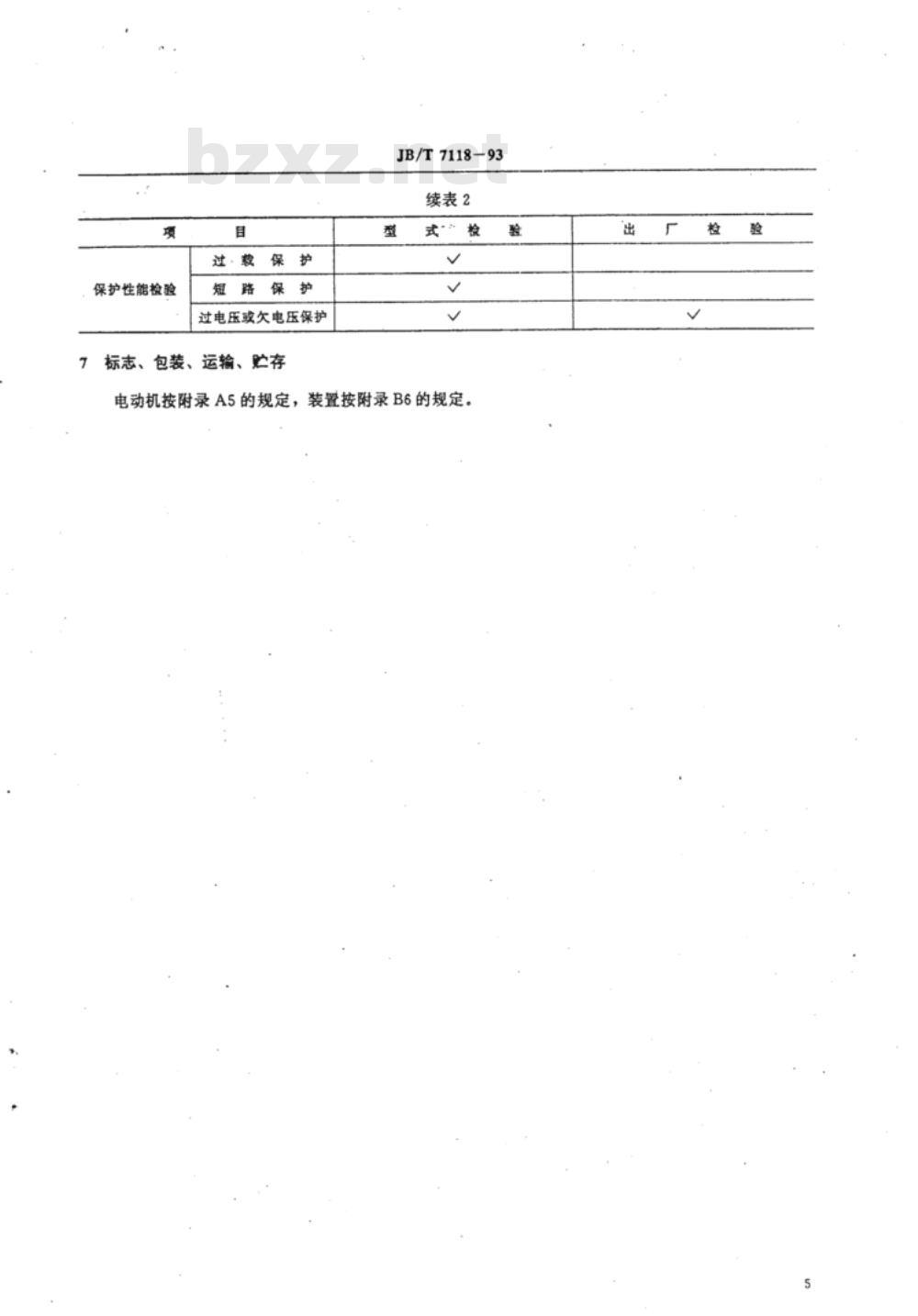

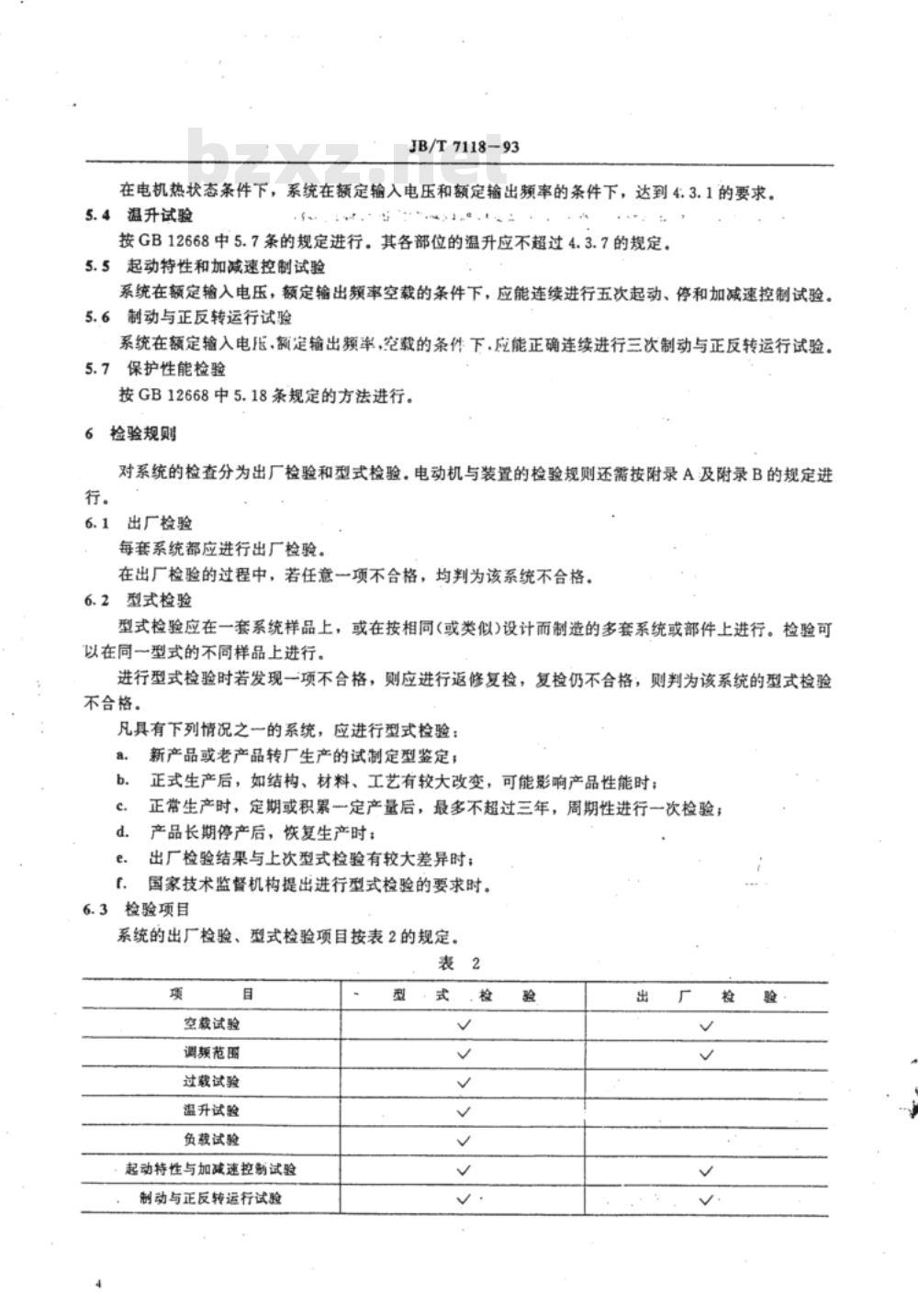

中华人民共和国机械行业标准 小型变频变压调速电动机及电源技术条件 JB/T 7118-93 作废 1. 范围 本标准规定了小型变频变压调速电动机及电源的型式、参数、技术要求、试验方法、检验规则以及标志与包装要求。本标准适用于标称功率0.55-90kw变频调速系统。 2. 规范性引用文件 本标准引用了以下文件： GB 755 GB 4942.1 GB 1993 GB 997 GB 4772.1 GB 12665 GB 10069 GB 10068 GB 1032 GB 191 JB/Z 294 JB/Z 346 GB 2681 3. 术语 3.1 变频调速系统 由变频变压调速电动机及电源组成的变频调速系统（简称系统）。 3.2 变频调速装置 以改变输出频率及相应电压控制交流电动机转速的电源称为变频调速装置，本标准中的电源即变频调速装置（简称装置）。 3.3 变频变压调速电动机 在变频调速装置供电下，指额定频率及以下的相应频率范围内能输出额定转矩的电动机（简称电动机）。 3.4 额定频率 本系统输出恒转矩和恒功率特性间的转折点相对应的电机工作频率值。 3.5 额定分辨率 装置在频率调节过程中的最小级差。 3.6 频率稳定精度 装置在正常条件下输出频率偏离规定值的相对差值。 3.7 输出电压 装置输出端子间的电压有效值。 3.8 额定输出电压 装置输出额定频率时的输出电压值。 3.9 电压的不对称度 装置三相输出电压的负序分量与正序分量之比。 3.10 压频比 装置输出电压与输出频率之比。 3.11 额定输出电流 由制造厂确定的输出电流（装置中流过输出端的电流有效值）。 3.12 额定转矩 系统在额定频率下，电动机能以S1工作制输出由标称功率决定的转矩。额定转矩（N·m）= 标称功率（kw）× 9549/同步转速（r/min）。 3.13 装置额定输出容量 装置的额定输出电压与额定输出电流的乘积。 4. 技术要求 4.1 主要技术参数 4.1.1 标称功率 系统的标称功率在以下推荐数值中选取：0.55、0.75、1.1、1.5、2.2、3.0、5.5、7.5、11、15、18.5、22、30、37、45kw。 4.1.2 额定输入电压等级及频率 系统的输入电源额定输入电压有：交流三相380V或220V，单相220V；频率为50Hz或60Hz。 4.2 正常工作环境条件 4.2.1 交流输入电源 装置的交流输入电源电压波动不超过±10%，频率波动不超过±2%。 4.2.2 工作环境温度 电动机：环境空气最高温度不超过40℃，最低温度为-15℃；装置：环境空气温度最高为40℃（24小时内平均温度不超过35℃），最低为0℃。 4.2.3 相对湿度 电动机：最湿月的月平均最高相对湿度为90%，且该月月平均最低温度不高于25℃；装置：空气的最大相对湿度不超过90%（20℃）。 4.2.4 气体污染 装置运行地点无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。 4.2.5 振动 装置安装地点允许的振动条件：振动频率在10～15Hz时，加速度不大于5m/s²。 4.2.6 海拔 安装使用地点的海拔高度不超过1000m。 4.3 基本要求 4.3.1 过载能力 在额定功率下，系统应能输出110%额定转矩，并稳定运行；装置应能承受输出150%额定输出电流，历时1分钟。 4.3.2 频率调节范围 系统应能在频率调节范围1:20内保持稳定运行。
