【机械行业标准(JB)】 YVF2系列(IP54)变频调速专用三相异步电动机 技术条件(机座号80～315)

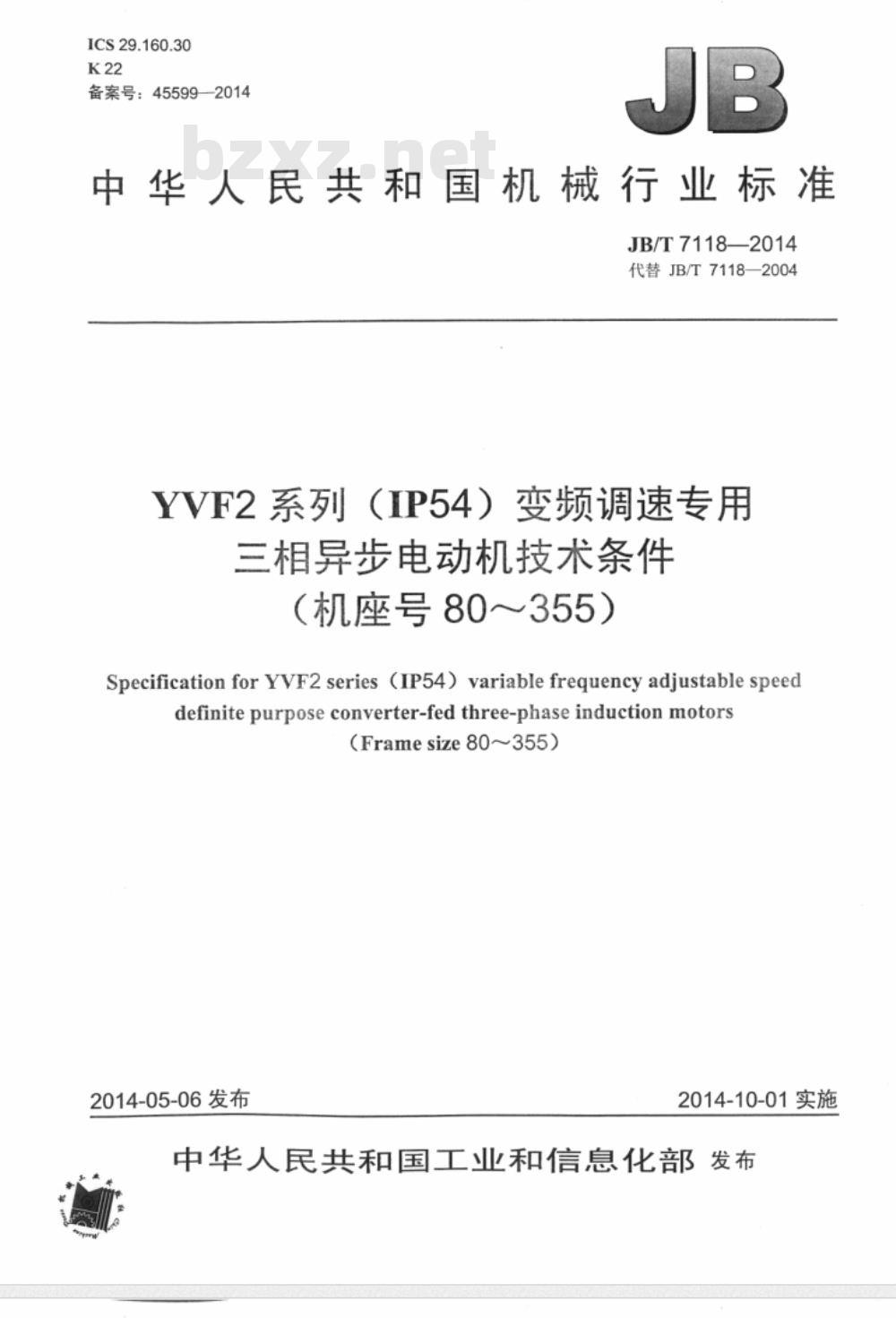

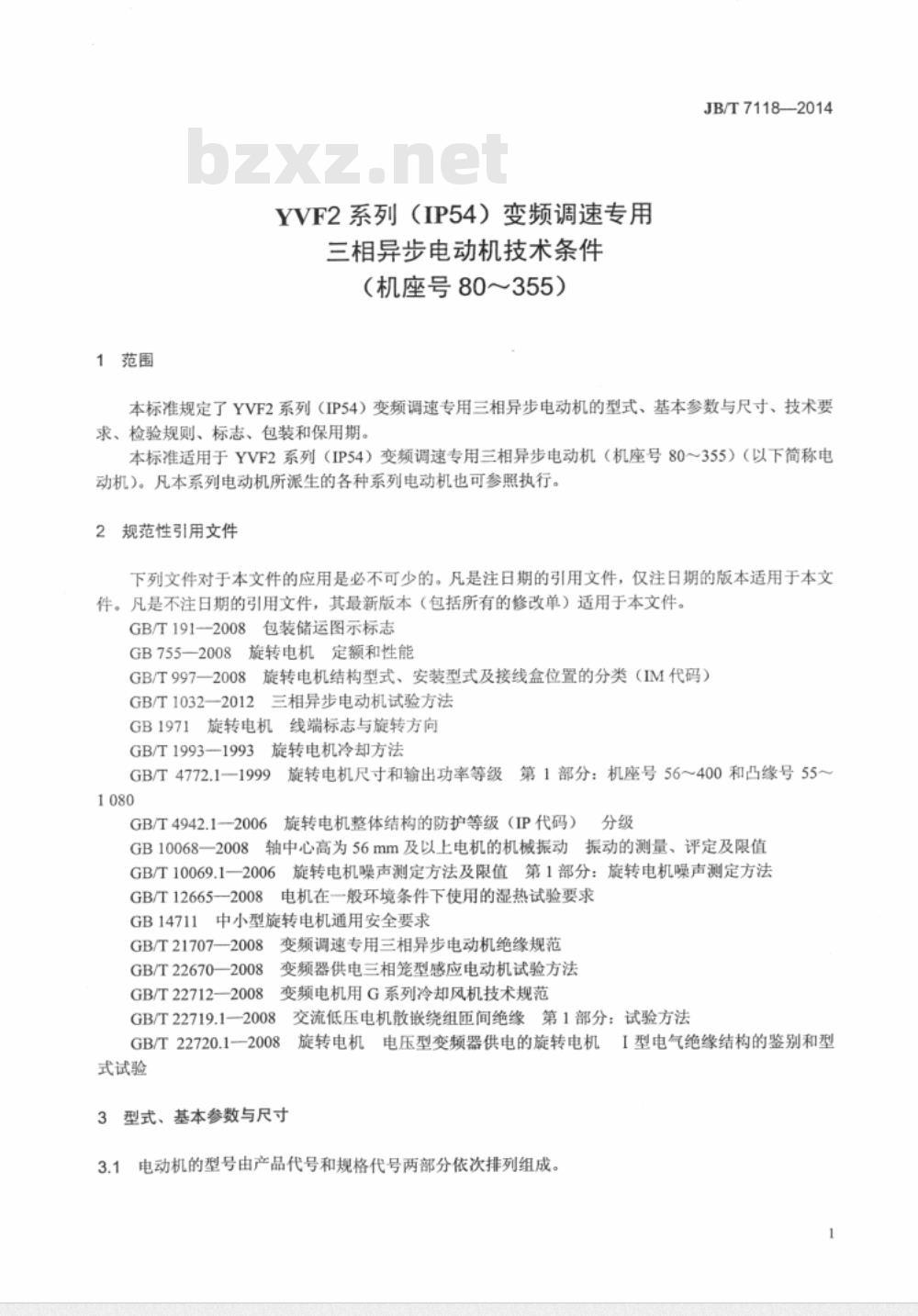

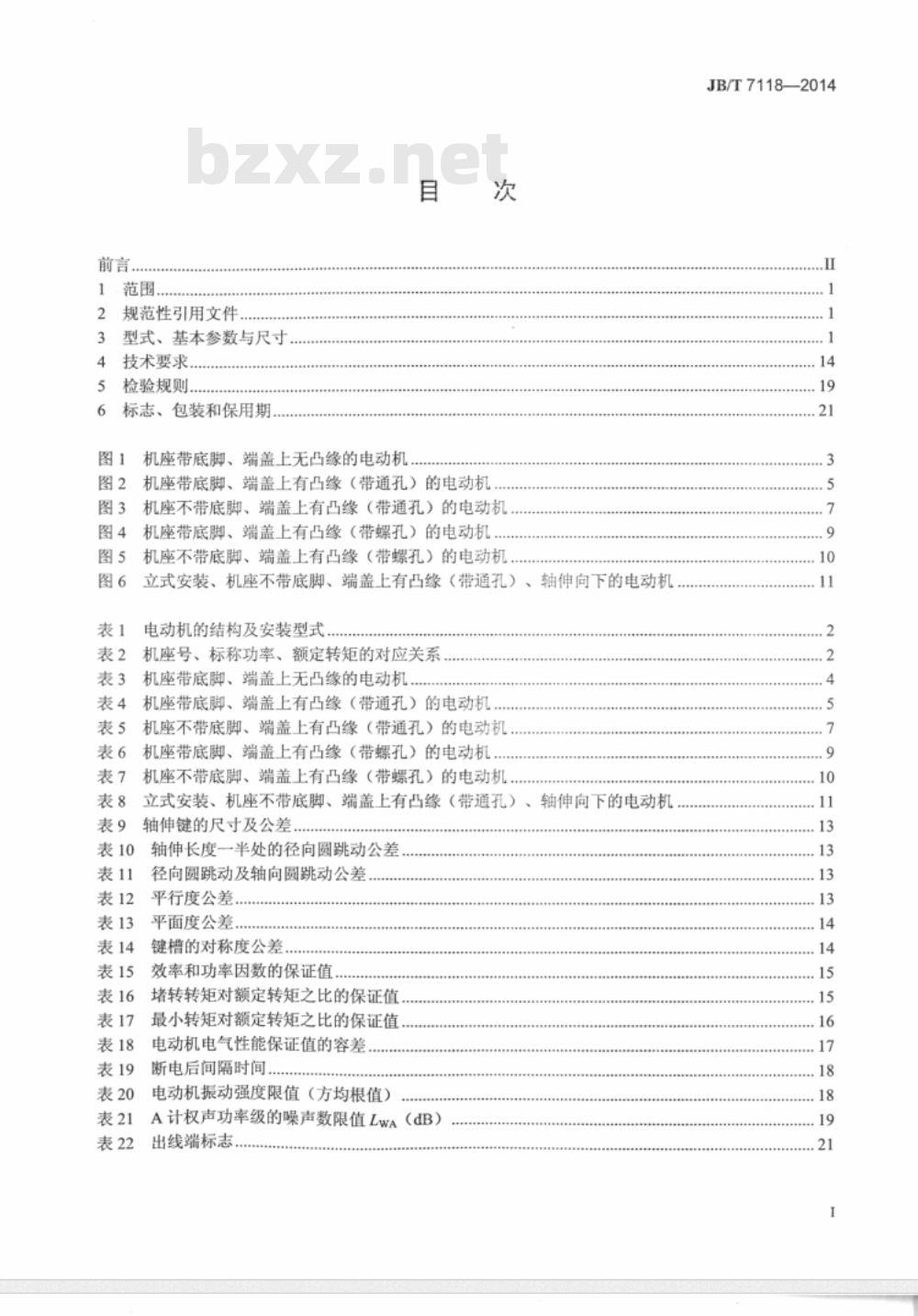

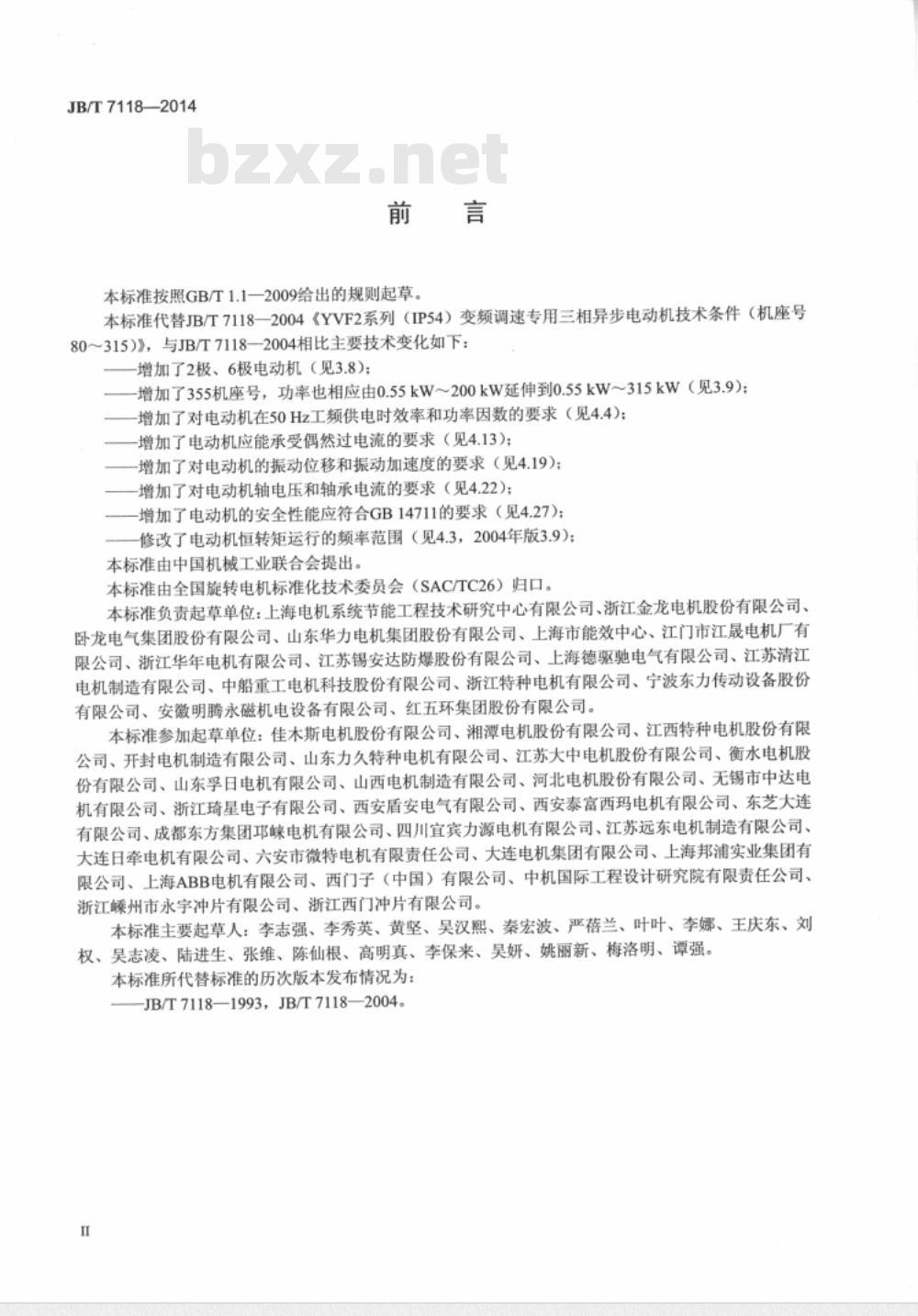

中华人民共和国机械行业标准 JB/T 7118—2014 代替JB/T7118—2004 YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～355） 本标准规定了YVF2系列（IP54）变频调速专用三相异步电动机的技术条件，适用于机座号为80至355的电动机，涵盖了电动机的效率、功率因数、电气性能、振动加速度等多项技术要求。 前言 本标准按照GB/T1.1-2009给出的规则起草，代替了JB/T7118-2004《YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）》标准。本标准的主要技术变化包括： - 增加了2极、6极电动机（见3.8） - 增加了355机座号，功率范围由0.55kW～200kW延伸至0.55kW～315kW（见3.9） - 增加了对电动机在50Hz工频供电时的效率和功率因数要求（见4.4） - 增加了电动机应能承受偶然过电流的要求（见4.13） - 增加了对电动机的振动位移和振动加速度的要求（见4.19） - 增加了对电动机轴电压和轴承电流的要求（见4.22） - 增加了电动机的安全性能应符合GB14711的要求（见4.27） - 修改了电动机恒转矩运行的频率范围（见4.3，2004年版3.9） 本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准的起草单位包括上海电机系统节能工程技术研究中心有限公司、浙江金龙电机股份有限公司、卧龙电气集团股份有限公司等多家单位。参与起草单位包括佳木斯电机股份有限公司、湘潭电机股份有限公司、江西特种电机股份有限公司等。 1 范围 本标准规定了YVF2系列（IP54）变频调速专用三相异步电动机的技术条件，适用于机座号为80至355的电动机。 2 规范性引用文件 本标准引用了以下文件： - GB/T 1.1-2009 标准化工作导则 - GB14711 电动机安全性能要求 3 型式、基本参数与尺寸 3.1 电动机的机座号、额定功率与额定转矩的对应关系 3.2 电动机的结构及安装型式 本标准明确了机座带底脚、端盖上无凸缘的电动机、带通孔的电动机等多种安装型式的要求。 4 技术要求 4.1 电动机效率和功率因数的保证值 电动机应在标称工况下提供最低保证值的效率和功率因数。 4.2 电动机振动强度限值（方均根值） 4.3 噪声限值 电动机的噪声应符合A计权声功率级的噪声数限值LwA（dB）。 4.4 电动机的电气性能保证值 包括电动机的额定电压、功率及频率等参数。 5 检验规则 本标准明确了电动机各项技术性能的检验要求及方法。 6 标志、包装和保用期 电动机应在外壳上标明清晰的产品标识，并符合包装要求，保用期规定详见标准。 本标准的实施时间为2014年10月1日。
