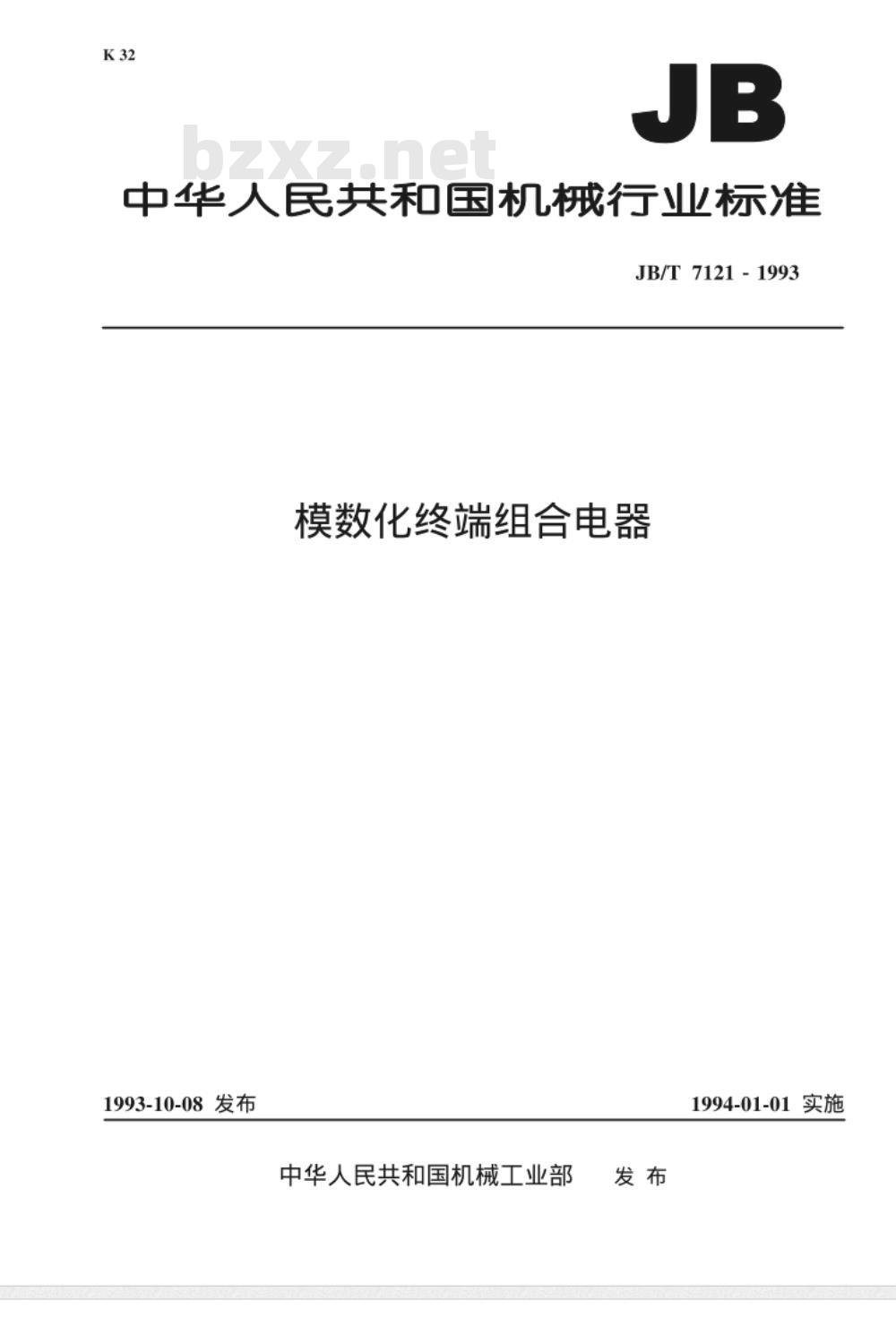

【机械行业标准(JB)】 模数化终端组合电器

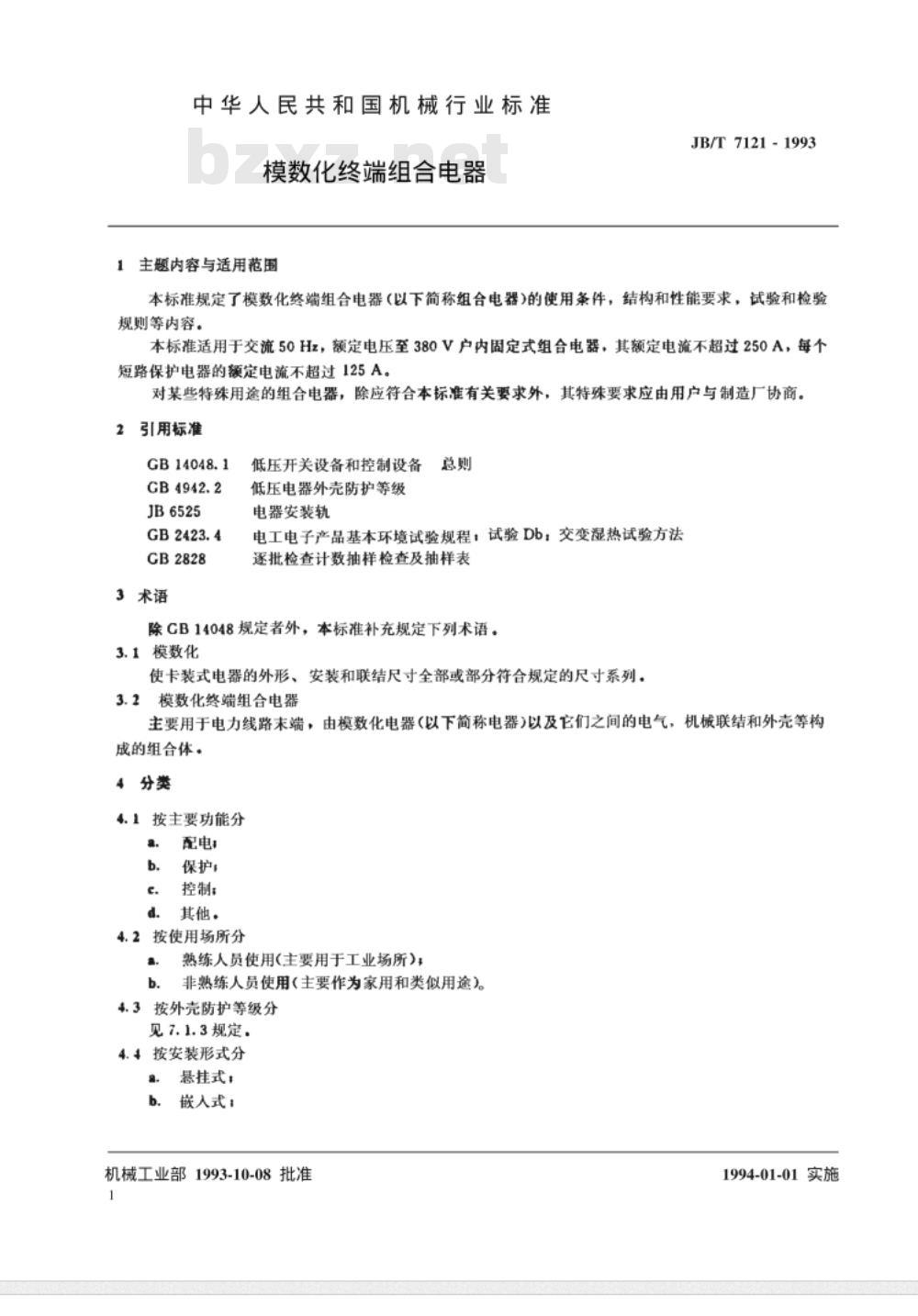

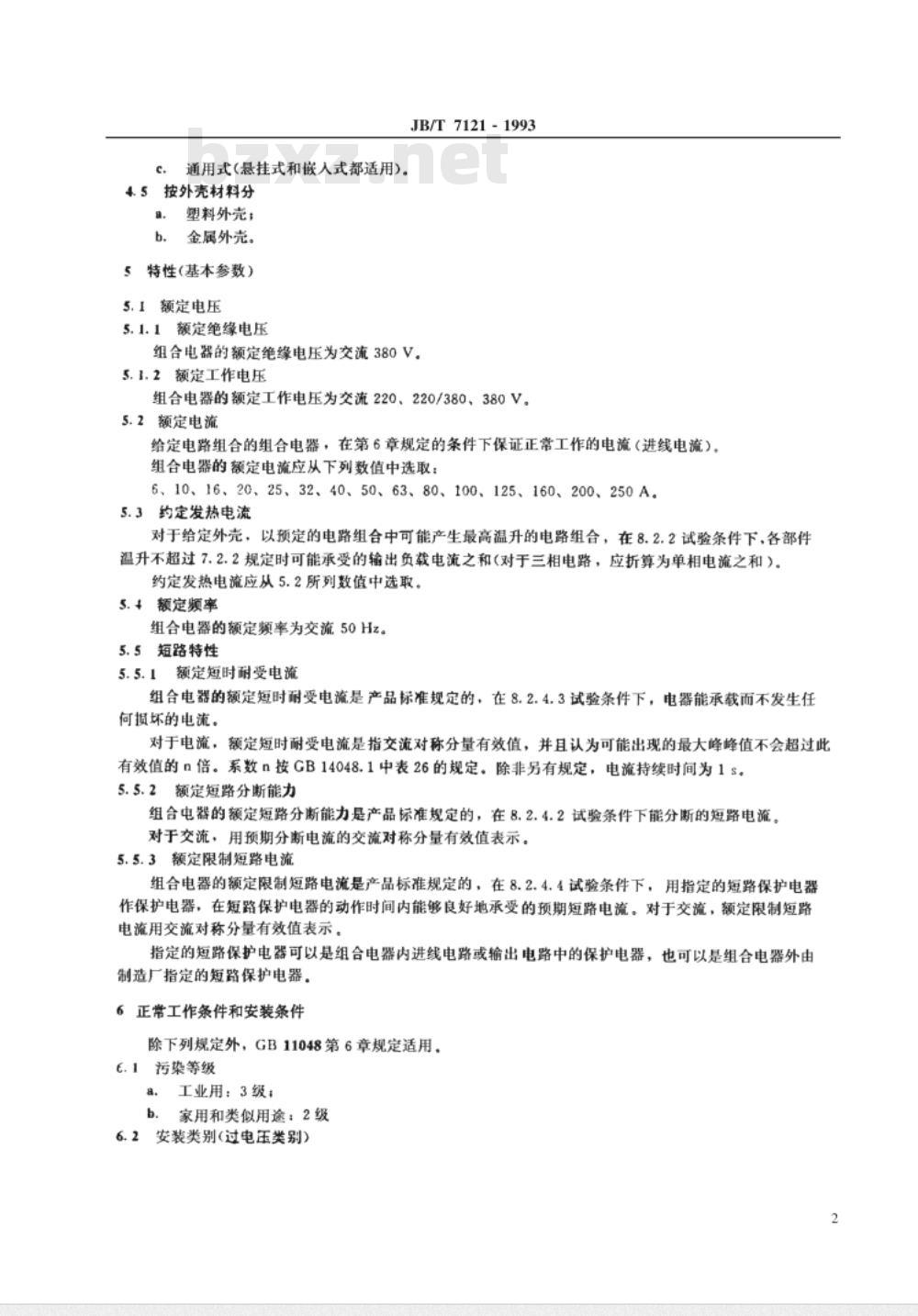

中华人民共和国机械行业标准 模数化终端组合电器 JB/T 7121-1993 1993-10-08发布 中华人民共和国机械工业部 1994-01-01实施 1. 主题内容与适用范围 本标准规定了模数化终端组合电器（以下简称组合电器）的使用条件、结构和性能要求，试验和检验规则等内容。 本标准适用于交流50Hz，额定电压至380V户内固定式组合电器，其额定电流不超过250A，每个短路保护电器的额定电流不超过125A。对某些特殊用途的组合电器，除应符合本标准有关要求外，其特殊要求应由用户与制造厂协商。 2. 引用标准 本标准引用了以下文件： GB 14048.1 低压开关设备和控制设备 GB 4942.2 低压电器外壳防护等级 JB 6525 电器安装轨 GB 2423.4 电工电子产品基本环境试验规程：试验Db：交变湿热试验方法 GB 2828 逐批检查计数抽样检查及抽样表 3. 术语 3.1 模数化：使卡装式电器的外形、安装和联结尺寸全部或部分符合规定的尺寸系列。 3.2 模数化终端组合电器：主要用于电力线路末端，由模数化电器（以下简称电器）以及它们之间的电气、机械联结和外壳等构成的组合体。 4. 分类 4.1 按主要功能分： - 配电 - 保护 - 控制 - 其他 4.2 按使用场所分： - 熟练人员使用（主要用于工业场所） - 非熟练人员使用（主要作为家用和类似用途） 4.3 按外壳防护等级分：见7.1.3规定 4.4 按安装形式分： - 悬挂式 - 嵌入式 - 通用式（悬挂式和嵌入式都适用） 4.5 按外壳材料分： - 塑料外壳 - 金属外壳 5. 特性（基本参数） 5.1 额定电压： 5.1.1 额定绝缘电压：组合电器的额定绝缘电压为交流380V。 5.1.2 额定工作电压：组合电器的额定工作电压为交流220V、220/380V、380V。 5.2 额定电流：组合电器的额定电流应从下列数值中选取：6、10、16、20、25、32、40、50、63、80、100、125、160、200、250A。 5.3 约定发热电流：对于给定外壳，以预定的电路组合中可能产生最高温升的电路组合，在8.2.2试验条件下，各部件温升不超过7.2.2规定时可能承受的输出负载电流之和。 5.4 额定频率：组合电器的额定频率为交流50Hz。 5.5 短路特性： 5.5.1 额定短时耐受电流：组合电器的额定短时耐受电流是产品标准规定的，在8.2.4.3试验条件下，电器能承载而不发生任何损坏的电流。 5.5.2 额定短路分断能力：组合电器的额定短路分断能力是产品标准规定的，在8.2.4.2试验条件下能分断的短路电流。 5.5.3 额定限制短路电流：组合电器的额定限制短路电流是产品标准规定的，在8.2.4.4试验条件下，用指定的短路保护电器作保护电器，在短路保护电器的动作时间内能够良好地承受的预期短路电流。 6. 正常工作条件和安装条件 6.1 污染等级： - 工业用：3级 - 家用和类似用途：2级 6.2 安装类别（过电压类别）：安装类别为I类、II类。 7. 结构和性能要求 7.1 结构要求 7.1.1 材料：GB 14048.1的7.1.1适用。 7.1.2 外壳：GB 14048.1的7.1.10适用，并补充以下规定。外壳及安装结构和电器的尺寸配合。 7.1.3 电器安装轨：本标准推荐采用符合JB 6525的TH35-7.5型安装轨。对于较重的电器，可选用刚度较好的TH35-15型安装轨。
