【机械行业标准(JB)】 小型平面制动三相异步电动机 技术条件

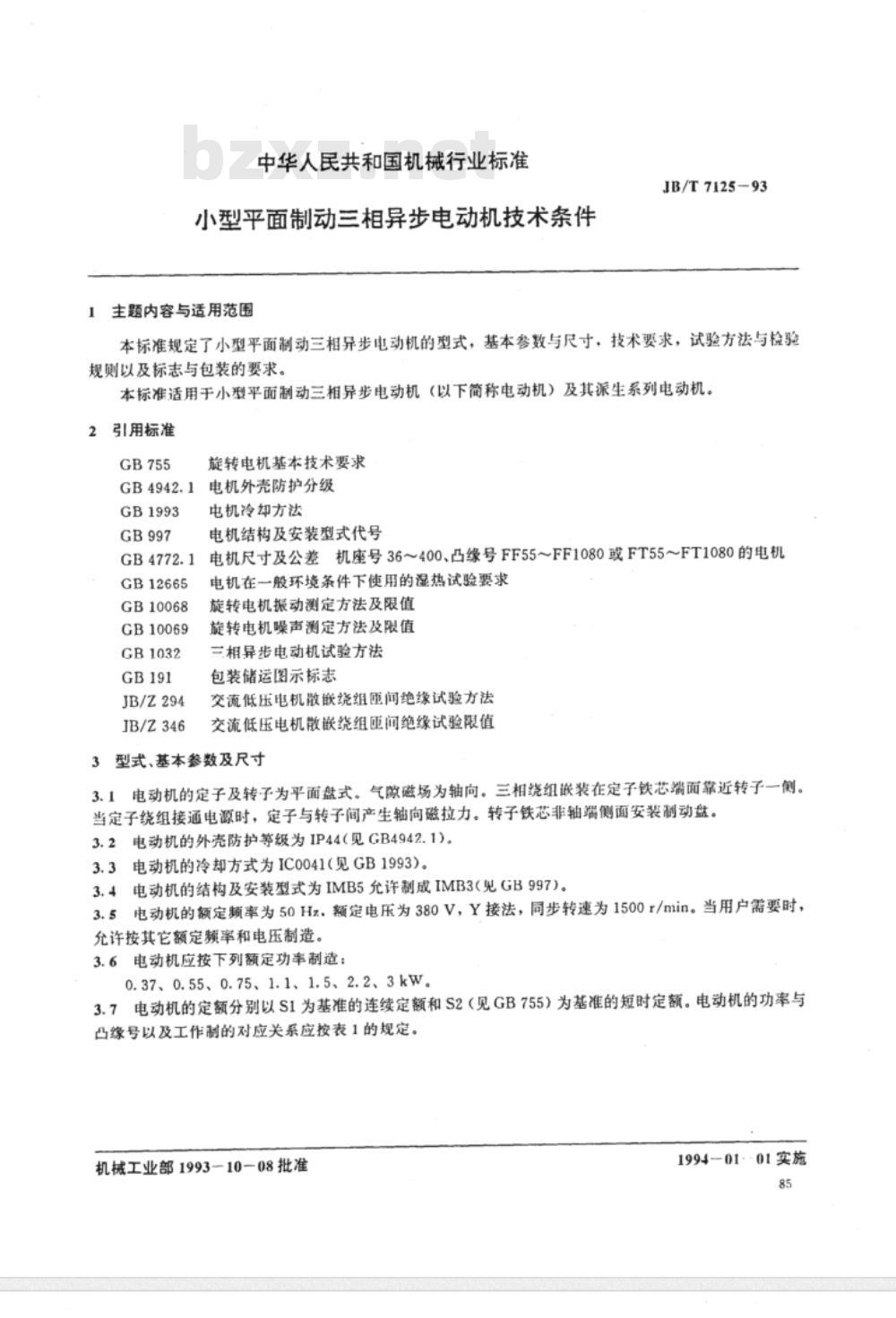

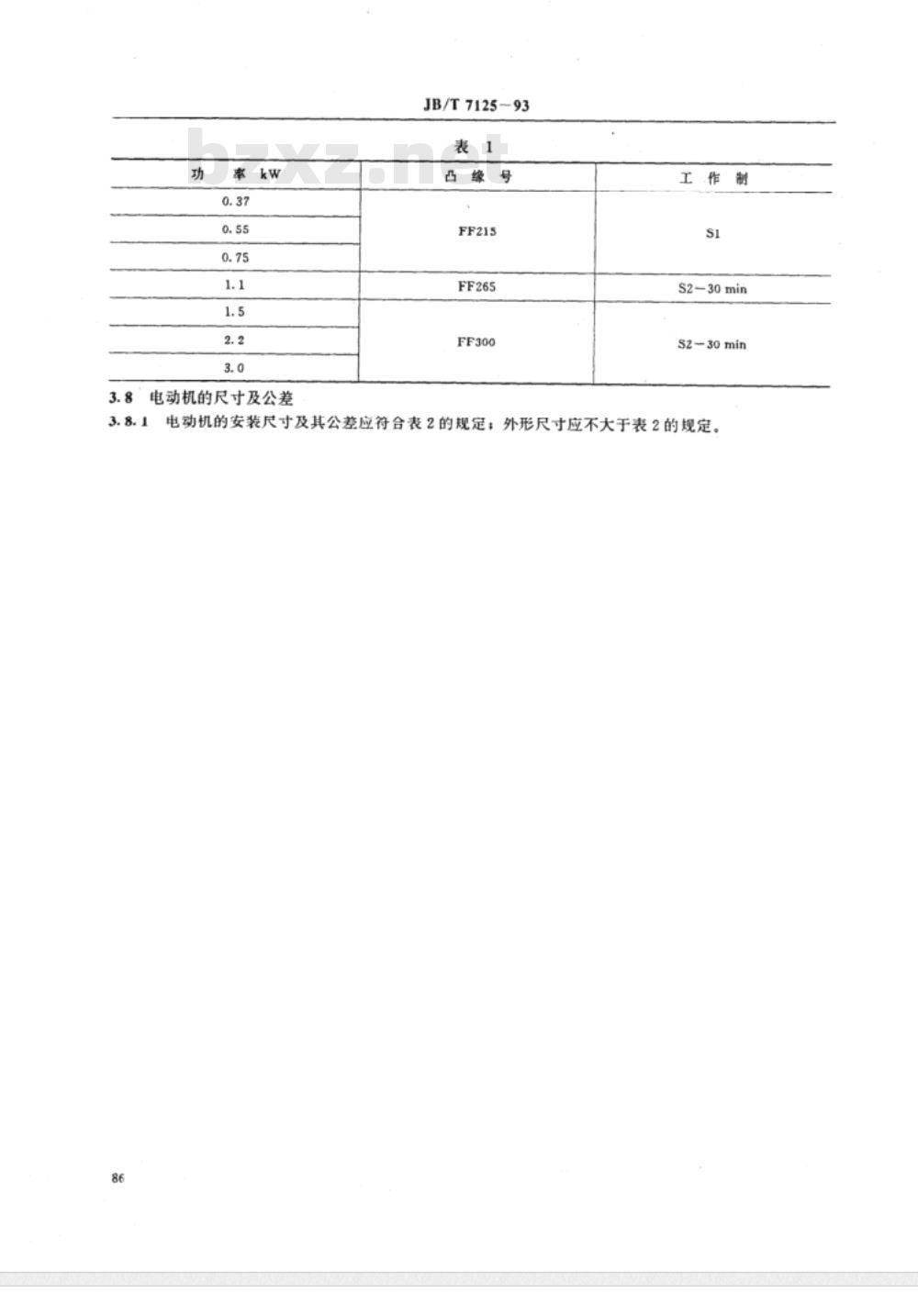

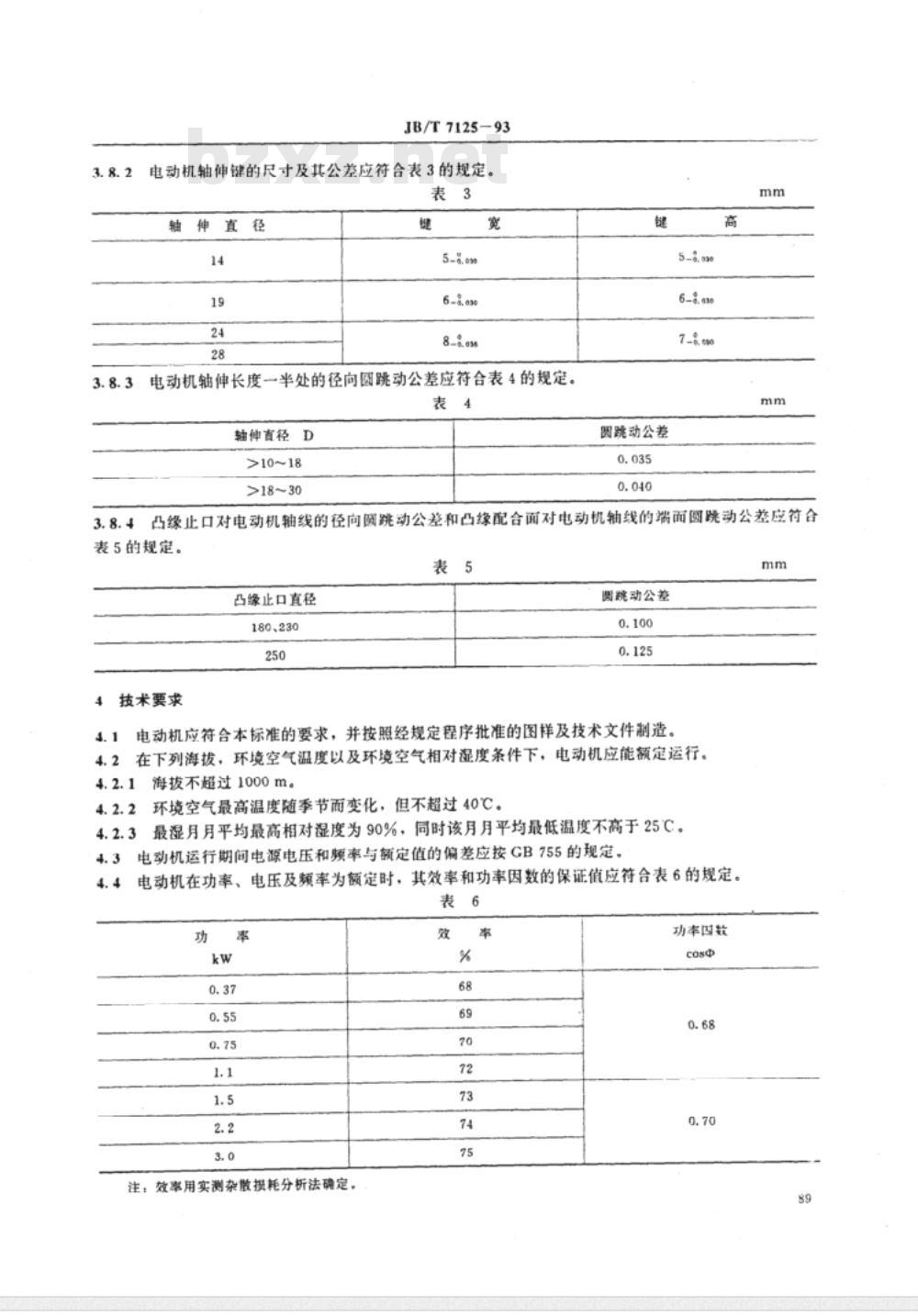

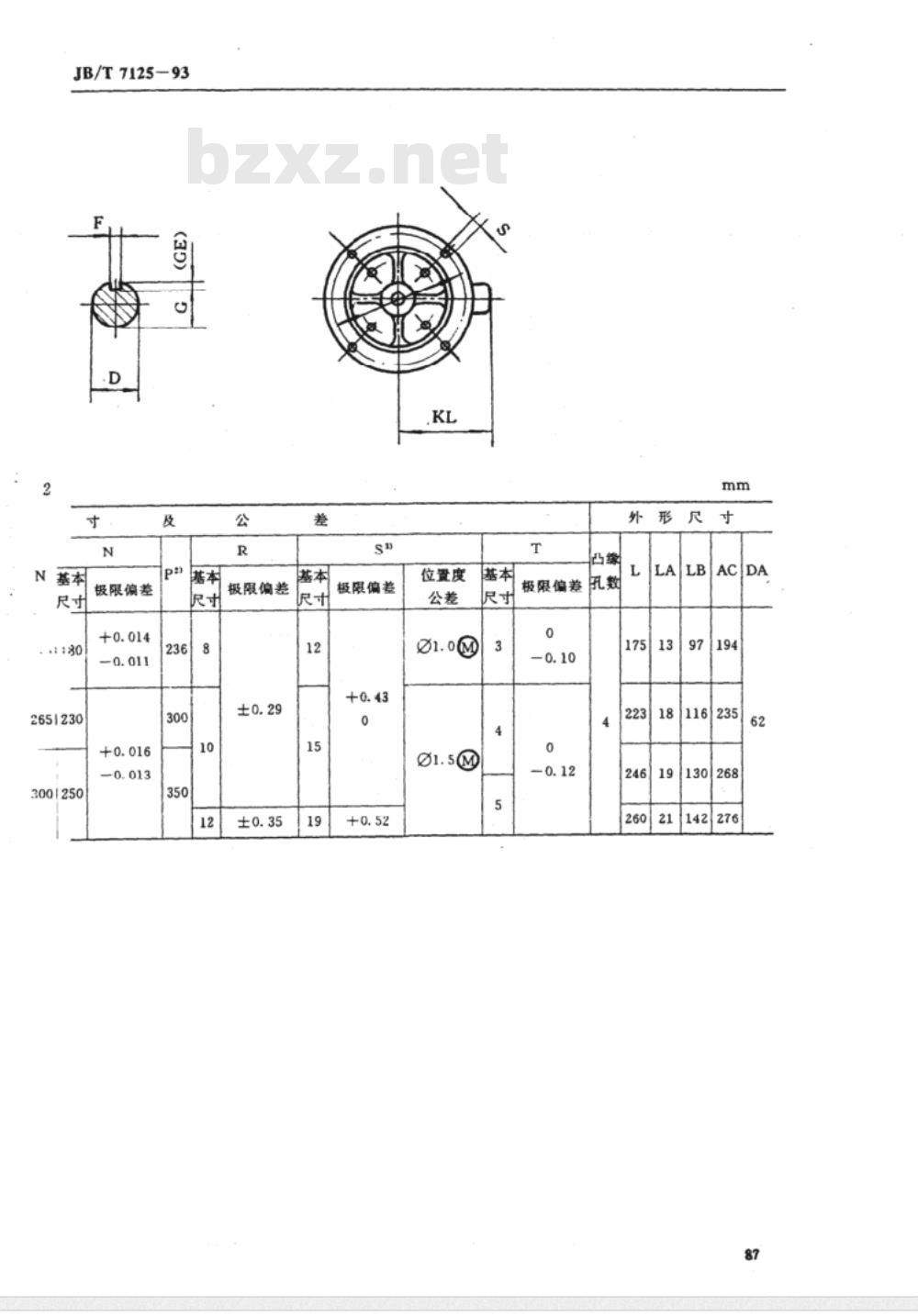

中华人民共和国机械行业标准 小型平面制动三相异步电动机技术条件 JB/T 7125-93 本标准规定了小型平面制动三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。 本标准适用于小型平面制动三相异步电动机（以下简称电动机）及其派生系列电动机。 2 引用标准 GB 755 GB 4942.1 GB 1993 GB 997 GB 4772.1 GB 12665 GB 10068 GB 10069 GB 1032 GB 191 JB/Z 294 JB/Z 346 3 技术要求 3.1 电动机的定子及转子为平面盘式。气隙磁场为轴向。三相绕组嵌装在定子铁芯端面靠近转子一侧。当定子绕组接通电源时，定子与转子间产生轴向磁拉力。转子铁芯非轴竭侧面安装制动盘。 3.2 电动机的外壳防护等级为IP44（见GB 4942.1）。 3.3 电动机的冷却方式为IC0041（见GB 1993）。 3.4 电动机的结构及安装型式为IMB5，允许制减IMB3（见GB 997）。 3.5 电动机的额定频率为50Hz，额定电压为380V，Y接法，同步转速为1500r/min。当用户需要时，允许按其它额定频率和电压制造。 3.6 电动机应按下列额定功率制造：0.37、0.55、0.75、1.1、1.5、2.2、3kW。 3.7 电动机的定额分别以S1为基准的连续定额和S2（见GB 755）为基准的短时定额。电动机的功率与凸缘号以及工作制的对应关系应按表1的规定。 表1 电动机功率与凸缘号及工作制对应关系 功率kw | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 凸缘号 | FF215 | FF265 | FF300 | — | — | — | — 3.8 电动机的尺寸及公差 3.8.1 电动机的安装尺寸及其公差应符合表2的规定；外形尺寸应不大于表2的规定。 表2 电动机尺寸及公差 功率kw | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 凸缘号 | FF215 | FF265 | FF300 | — | — | — | — 基本尺寸 D | 14 | 24 | 28 | — | — | — | — 极限偏差 | +0.008 | -0.003 | +0.009 | — | — | — | — 3.8.2 电动机的外形尺寸与公差应符合标准要求，并按规定进行检验。
