【机械行业标准(JB)】 米电阻连续测试方法

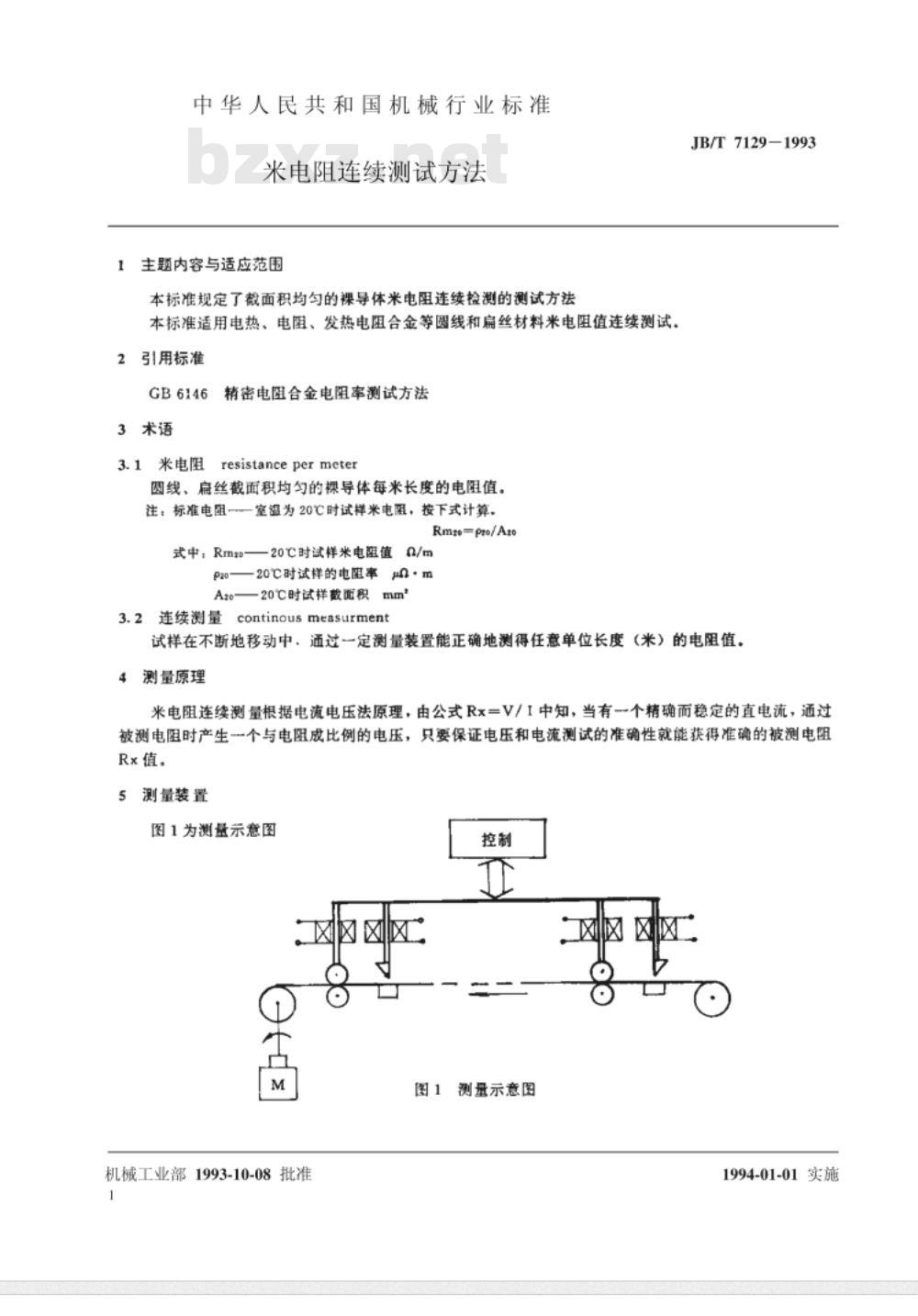

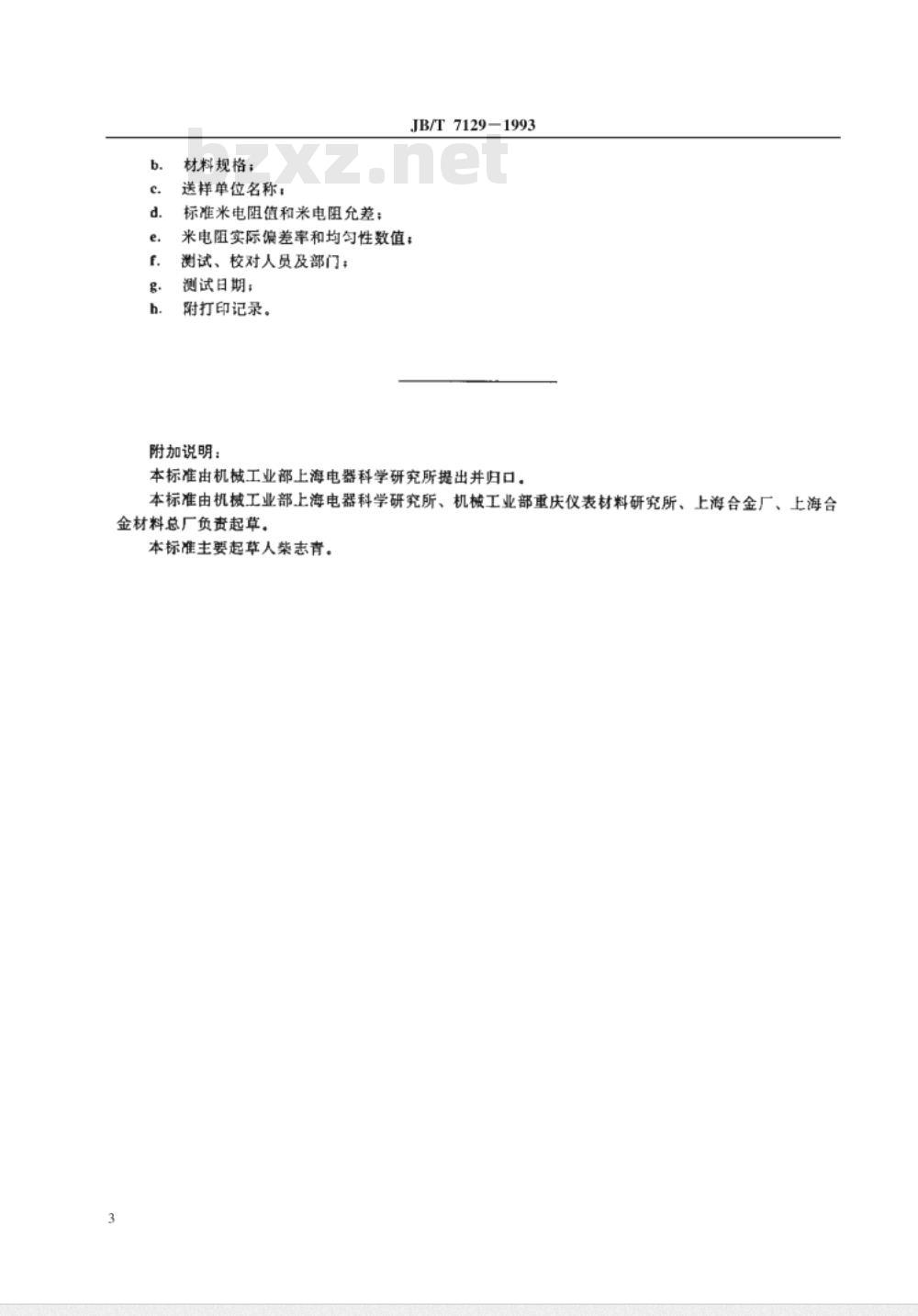

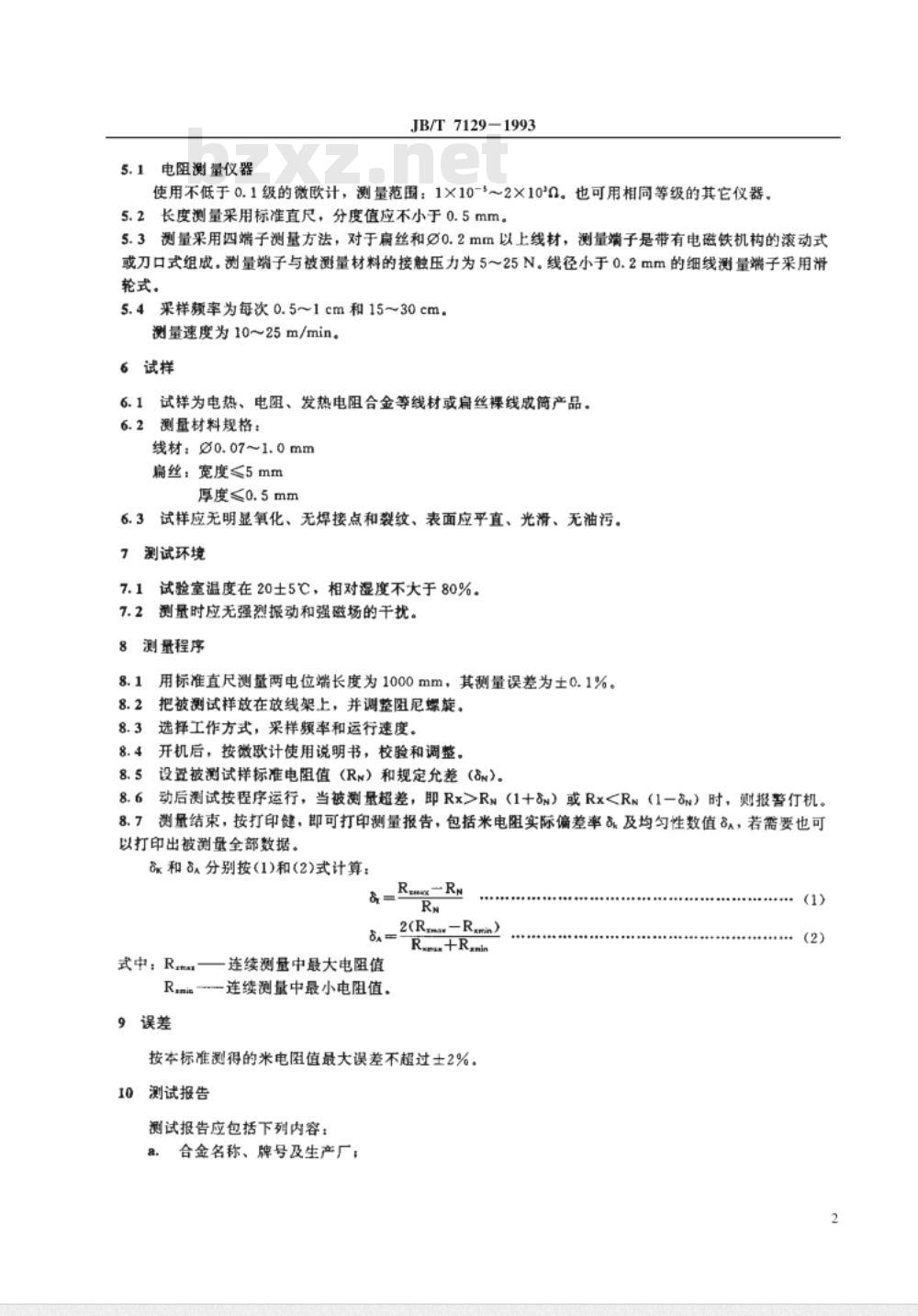

中华人民共和国机械行业标准 JB/T 7129-1993 米电阻连续测试方法 发布：1993-10-08 实施：1994-01-01 1 主题内容与适用范围 本标准规定了截面积均匀的裸导体米电阻连续检测的测试方法。适用于电热、电阻、发热电阻合金等圆线和扁丝材料的米电阻值连续测试。 2 引用标准 GB 6146 精密电阻合金电阻率测试方法 3 术语 3.1 米电阻：指圆线、扁丝截面积均匀的导体每米长度的电阻值。注：标准电阻—室温为20℃时试样米电阻，按公式计算：Rm20 = ρro / Aro，其中，Rm20为20℃时试样米电阻值，ρro为20℃时试样的电阻率，Aro为20℃时试样截面积。 3.2 连续测量：指试样在不断地移动中，通过一定测量装置能够正确测得任意单位长度（米）的电阻值。 4 测量原理 米电阻连续测量根据电流电压法原理进行测量。当一个精确且稳定的直流电流通过被测电阻时，会产生与电阻成比例的电压，只要保证电压和电流测试的准确性，即可获得准确的被测电阻Rx值。 5 测量装置 图1为测量示意图。 5.1 电阻测量仪器：使用不低于0.1级的微欧计，测量范围为1×10^-5 ～ 2×10^-2 Ω。也可使用相同等级的其他仪器。 5.2 长度测量：采用标准直尺，分度值应不小于0.5mm。 5.3 测量采用四端子测量方法。对于丝和线材直径大于0.2mm的材料，测量端子应带有电磁铁机构的滚动式或刀口式，测量端子与被测量材料的接触压力为5～25N。对于直径小于0.2mm的细线，测量端子应采用滑轮式。 5.4 采样频率为每次0.5～1cm，或15～30cm，测量速度为10～25m/min。 6 试样 6.1 试样为电热、电阻、发热电阻合金等线材或扁丝裸线成筒产品。 6.2 测量材料规格： 线材：直径0.07～1.0mm 扁丝：宽度≤5mm，厚度≤0.5mm 6.3 试样应无明显氧化、无焊接点和裂纹，表面应平直、光滑、无油污。 7 测试环境 7.1 试验室温度应为20±5℃，相对湿度不大于80%。 7.2 测量时应无强烈振动和强磁场的干扰。 8 测量程序 8.1 用标准直尺测量两电位端长度为1000mm，测量误差为±0.1%。 8.2 将被测试样放在放线架上，并调整阻尼螺旋。 8.3 选择工作方式，设定采样频率和运行速度。 8.4 开机后，按微欧计使用说明书校验并调整设备。 8.5 设置被测试样的标准电阻值（R）和规定允许误差（%）。 8.6 测试开始后，设备将自动进行测量，并在电阻值超出设定范围（Rx > R ± %）时发出报警。 8.7 测量结束后，按打印键打印测量报告，报告内容包括米电阻实际偏差率%及均匀性数值，必要时可打印出所有测量数据。 9 误差 最大误差不超过±2%。 10 测试报告 测试报告应包括以下内容： a. 合金名称、牌号及生产厂 b. 材料规格 c. 送样单位名称 d. 标准米电阻值和米电阻允许误差 e. 米电阻实际偏差率和均匀性数值 f. 测试、校对人员及部门 g. 测试日期 h. 附打印记录 附加说明： 本标准由机械工业部上海电器科学研究所提出并归口。本标准由机械工业部上海电器科学研究所、机械工业部重庆仪表材料研究所、上海合金厂、上海合金材料总厂负责起草。 本标准主要起草人：柴志青 本标准由机械科学研究院出版发行，机械科学研究院印刷，地址：北京首体南路2号，邮编100044。
