【机械行业标准(JB)】 热双金属横向弯曲试验方法

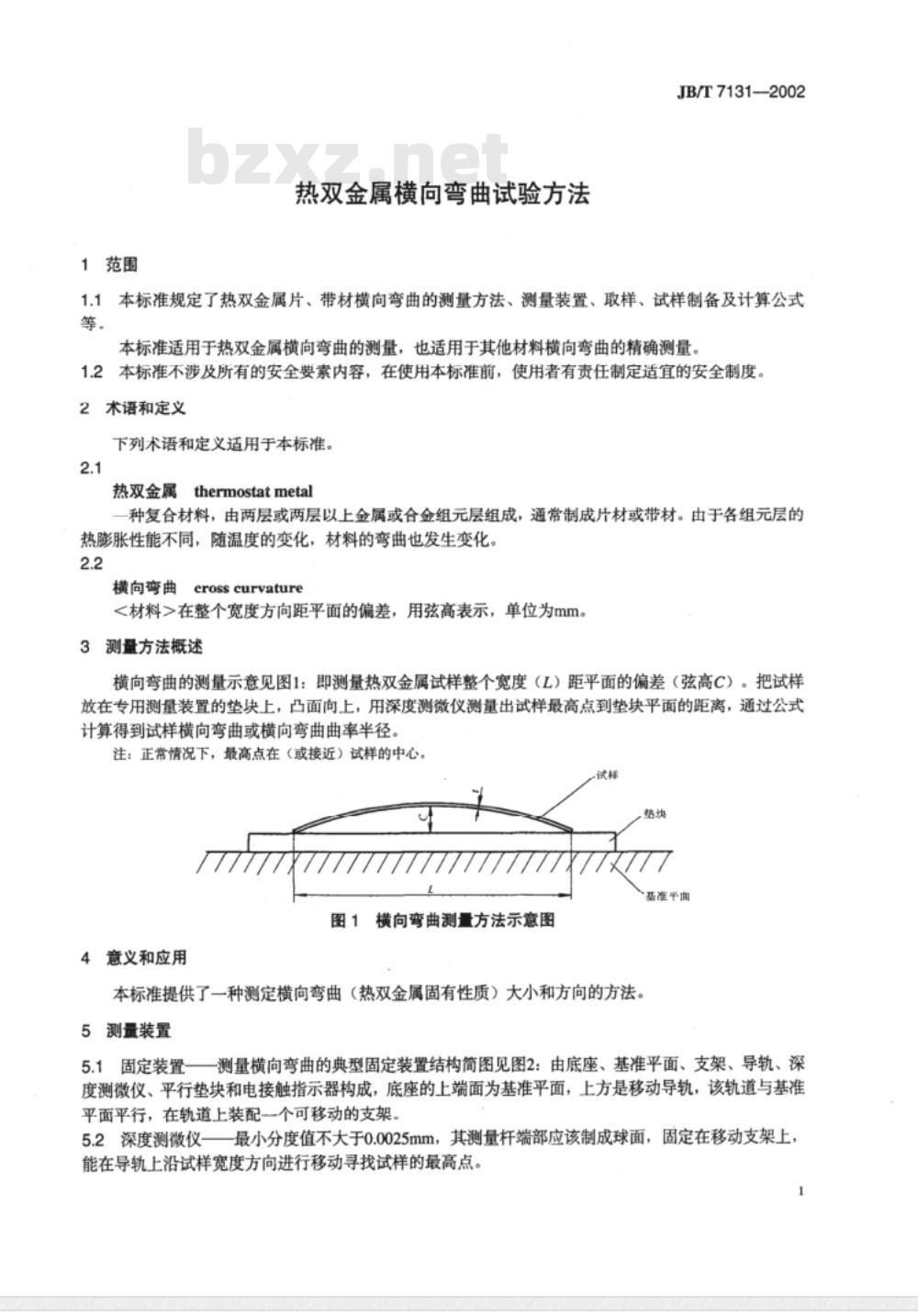

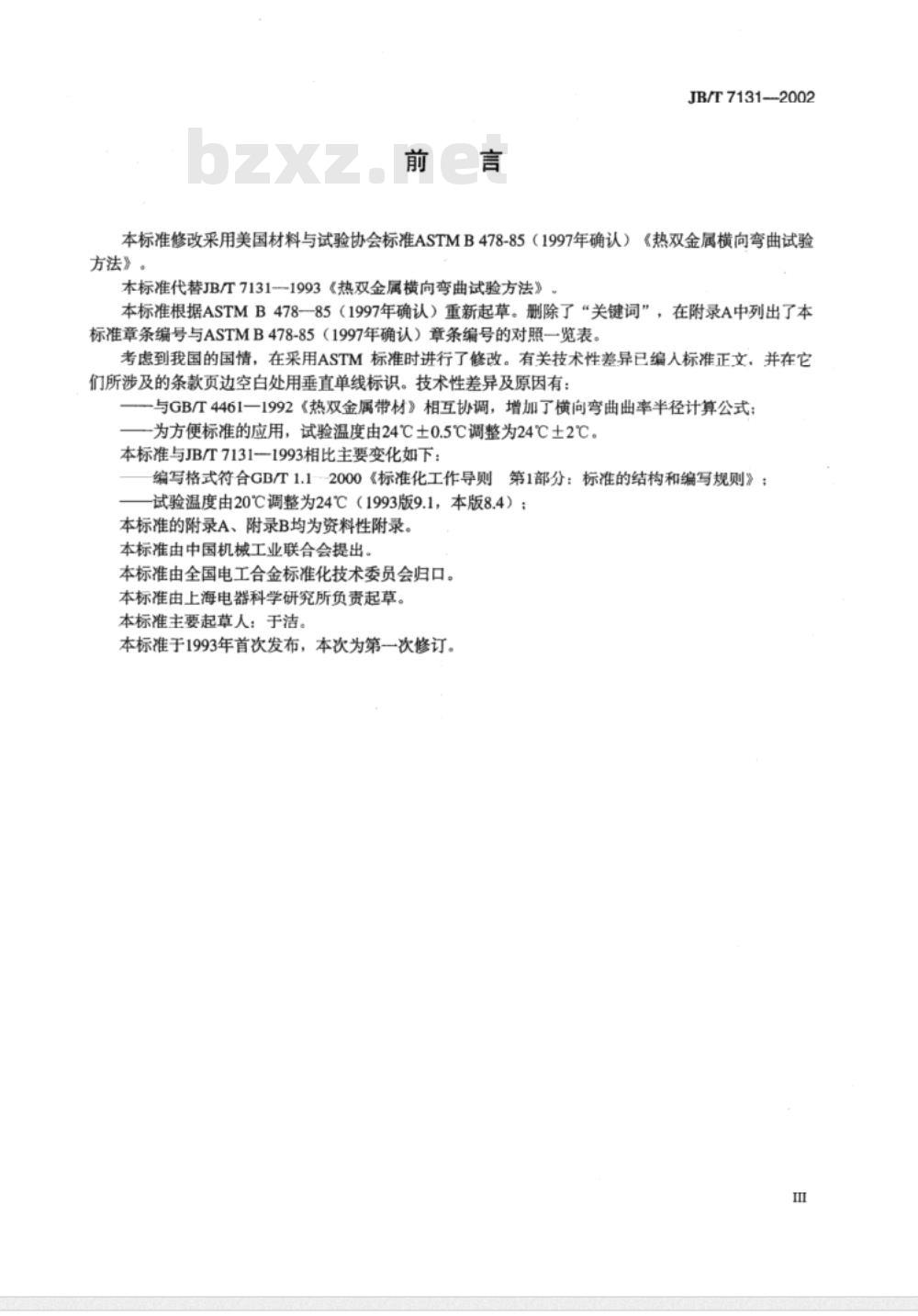

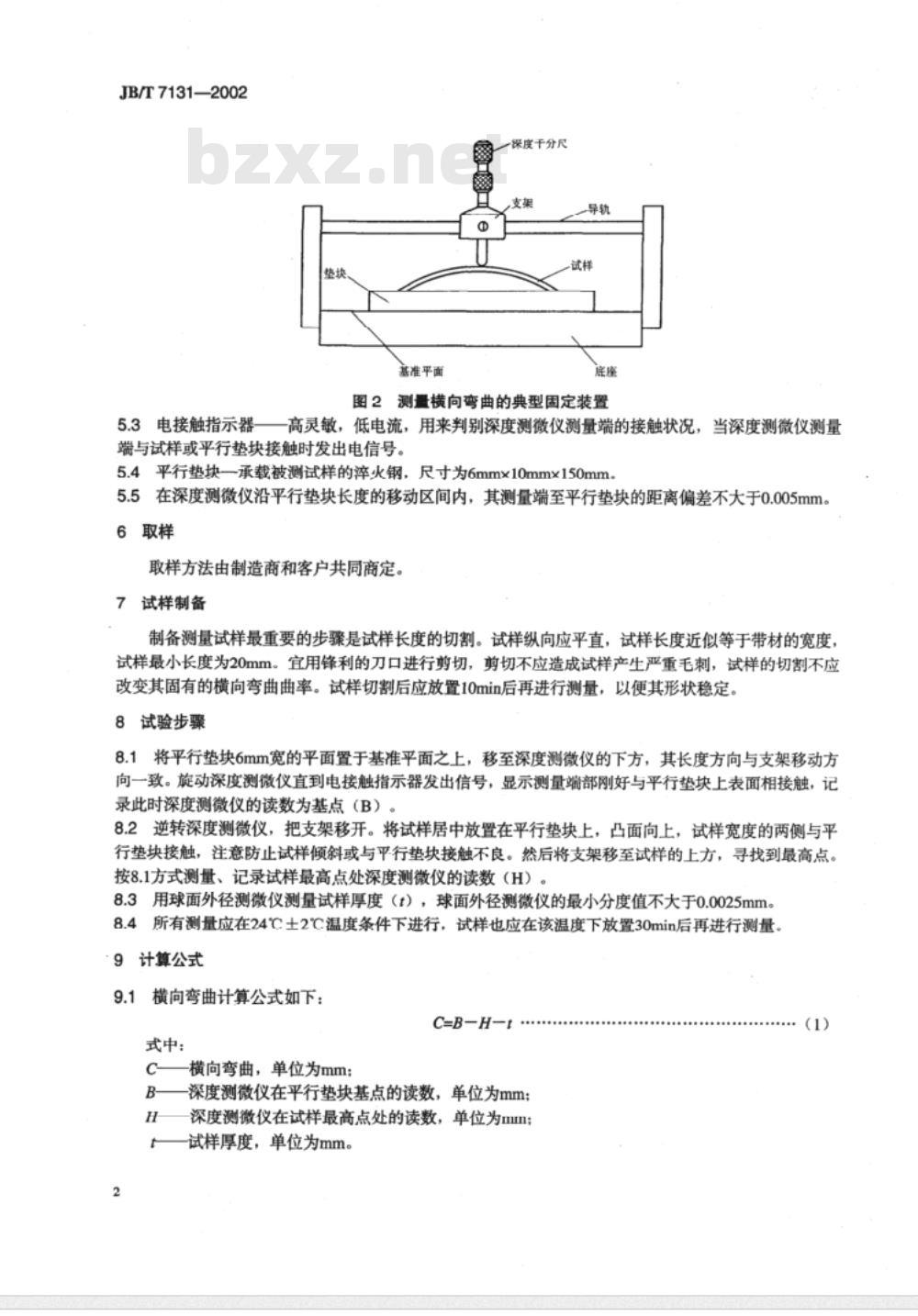

中华人民共和国机械行业标准 JB/T 7131—2002 热双金属横向弯曲试验方法 发布：2002-12-27 实施：2003-04-01 1 范围 本标准规定了热双金属片、带材横向弯曲的测量方法、测量装置、取样、试样制备及计算公式等。适用于热双金属横向弯曲的测量，也适用于其他材料横向弯曲的精确测量。 1.2 本标准不涉及所有的安全要素内容，在使用本标准前，使用者有责任制定适宜的安全制度。 2 术语和定义 下列术语和定义适用于本标准。 2.1 热双金属：一种复合材料，由两层或两层以上金属或合金组元层组成，通常制成片材或带材。由于各组元层的热膨胀性能不同，随温度的变化，材料的弯曲也发生变化。 2.2 横向弯曲：材料在整个宽度方向距平面的偏差，用弦高表示，单位为mm。 3 测量方法概述 横向弯曲的测量示意图见图1：即测量热双金属试样整个宽度（L）距平面的偏差（弦高C）。将试样放在专用测量装置的垫块上，凸面向上，用深度测微仪测量出试样最高点到垫块平面的距离，通过公式计算得到试样横向弯曲或横向弯曲曲率半径。 4 意义和应用 本标准提供了一种测定横向弯曲（热双金属固有性质）大小和方向的方法。 5 测量装置 5.1 固定装置—测量横向弯曲的典型固定装置结构简图见图2：由底座、基准平面、支架、导轨、深度测微仪、平行垫块和电接触指示器构成，底座的上端面为基准平面，上方是移动导轨，轨道与基准平面平行，在轨道上装配一个可移动的支架。 5.2 深度测微仪：最小分度值不大于0.0025mm，其测量杆端部应制成球面，固定在移动支架上，能在导轨上沿试样宽度方向进行移动寻找试样的最高点。 5.3 电接触指示器：高灵敏，低电流，用来判别深度测微仪测量端的接触状况，当测量端与试样或平行垫块接触时发出电信号。 5.4 平行垫块：承载被测试样的钢块，尺寸为6mmx10mmx150mm。 5.5 在深度测微仪沿平行垫块长度的移动区间内，其测量端至平行垫块的距离偏差不大于0.005mm。 6 取样 取样的详细要求参见标准正文。 附录A（资料性附录）：本标准章条编号与ASTM B478-85（1997年确认）章条编号的对照一览表。 附录B（资料性附录）：精度与偏差。 图1：横向弯曲测量方法示意图 图2：测量横向弯曲的典型固定装置示意图 本标准由中国机械工业联合会提出，由全国电工合金标准化技术委员会归口，由上海电器科学研究所负责起草。
