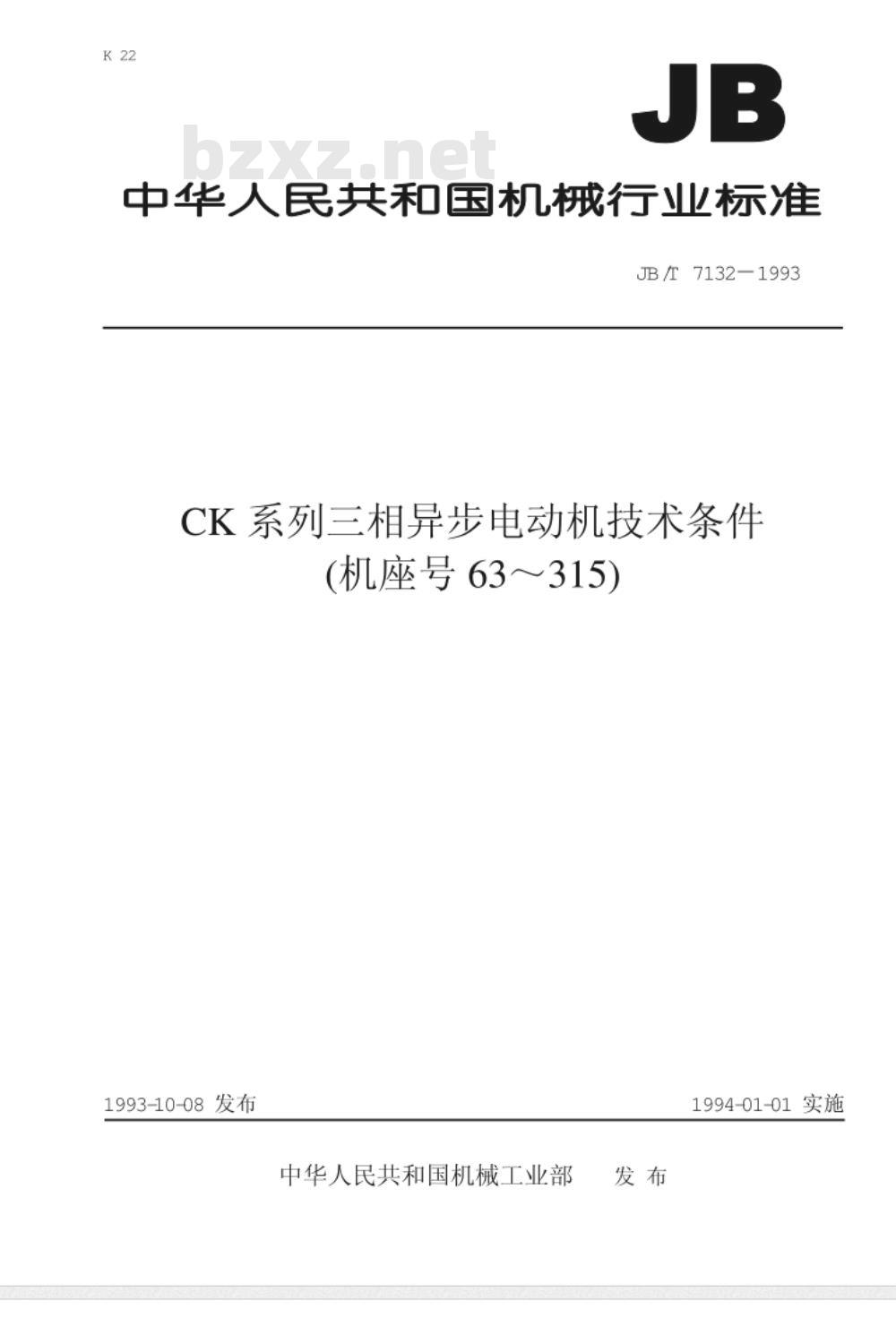

【机械行业标准(JB)】 CK系列三相异步电动机 技术条件(机座号63～315)

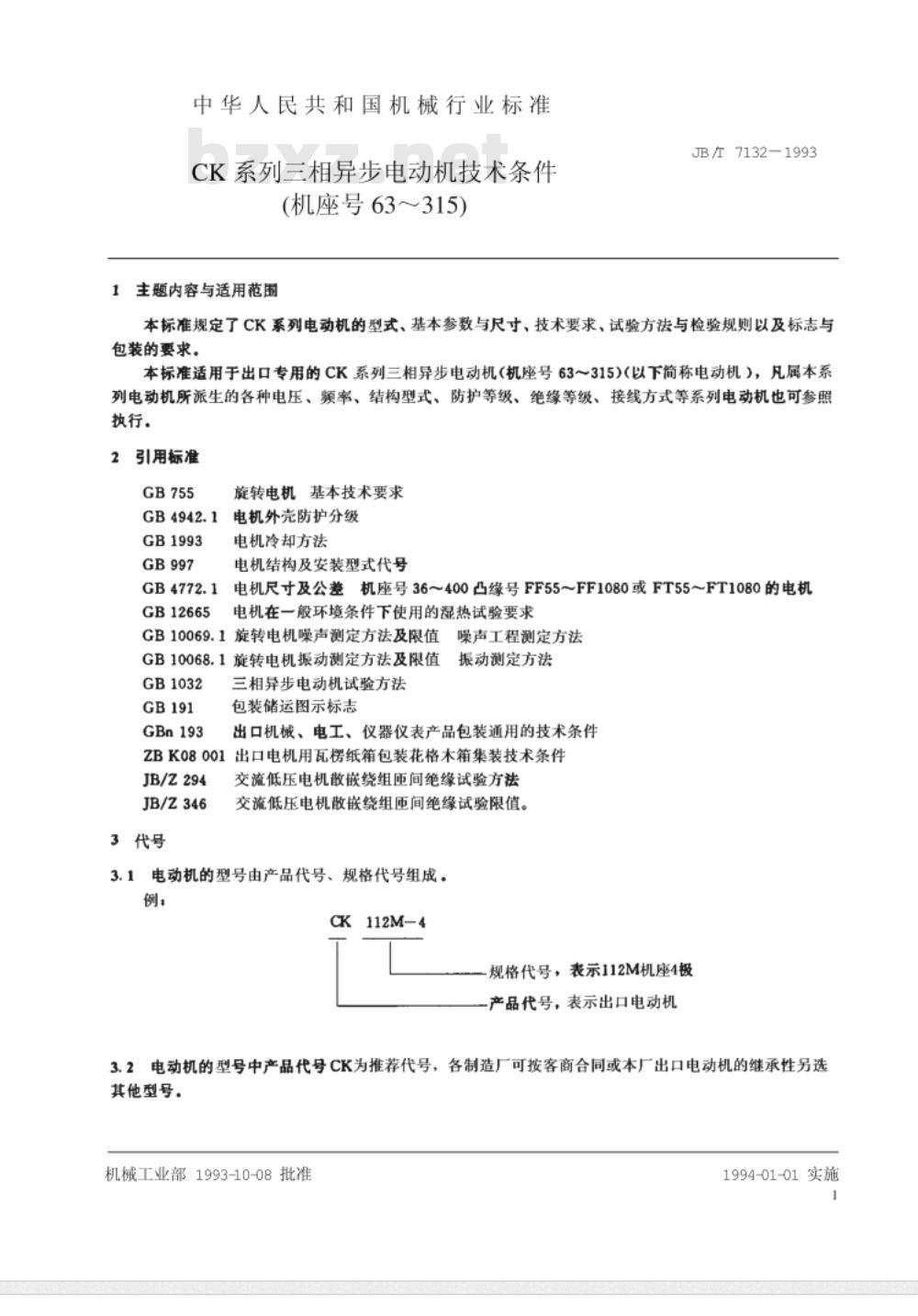

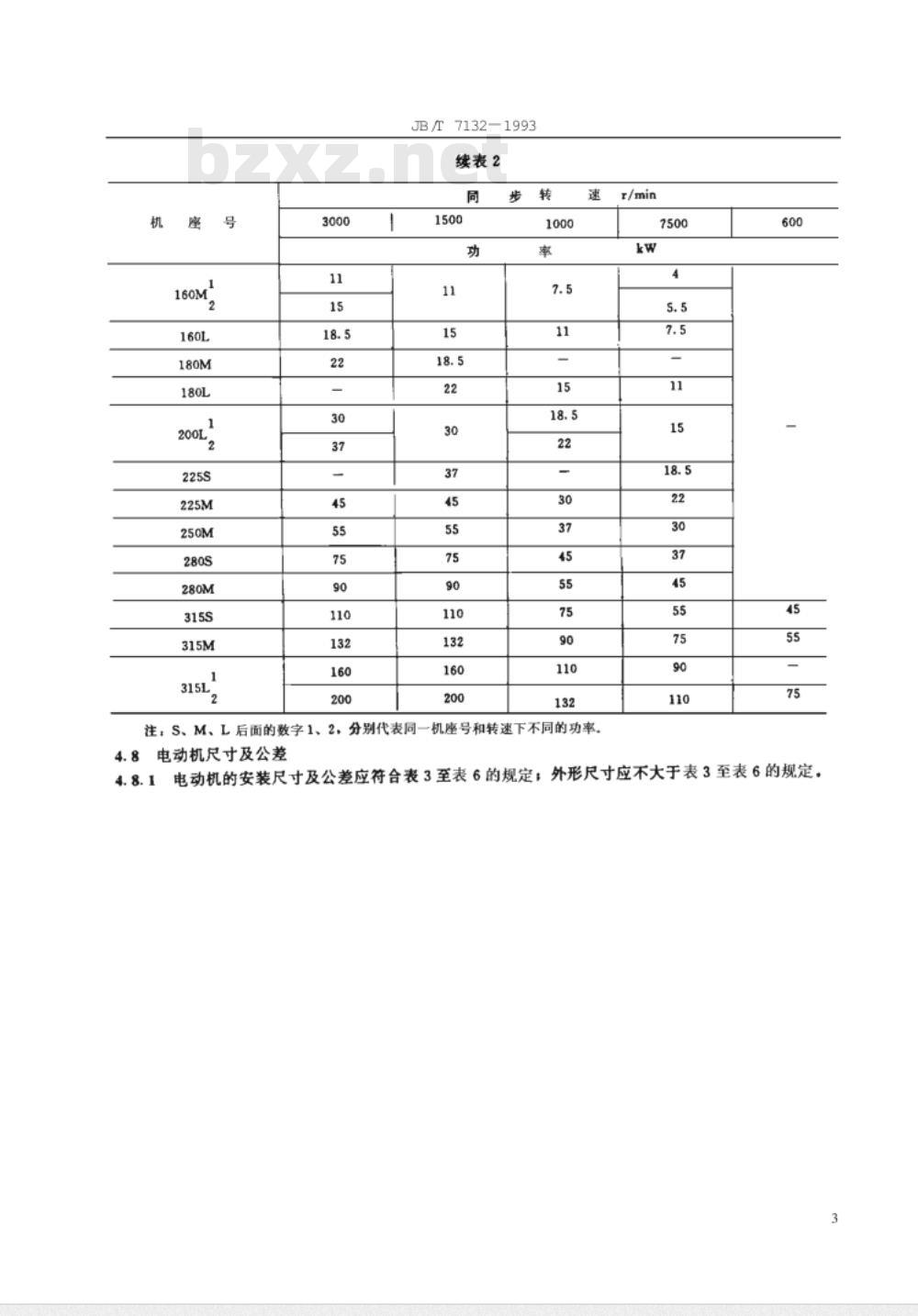

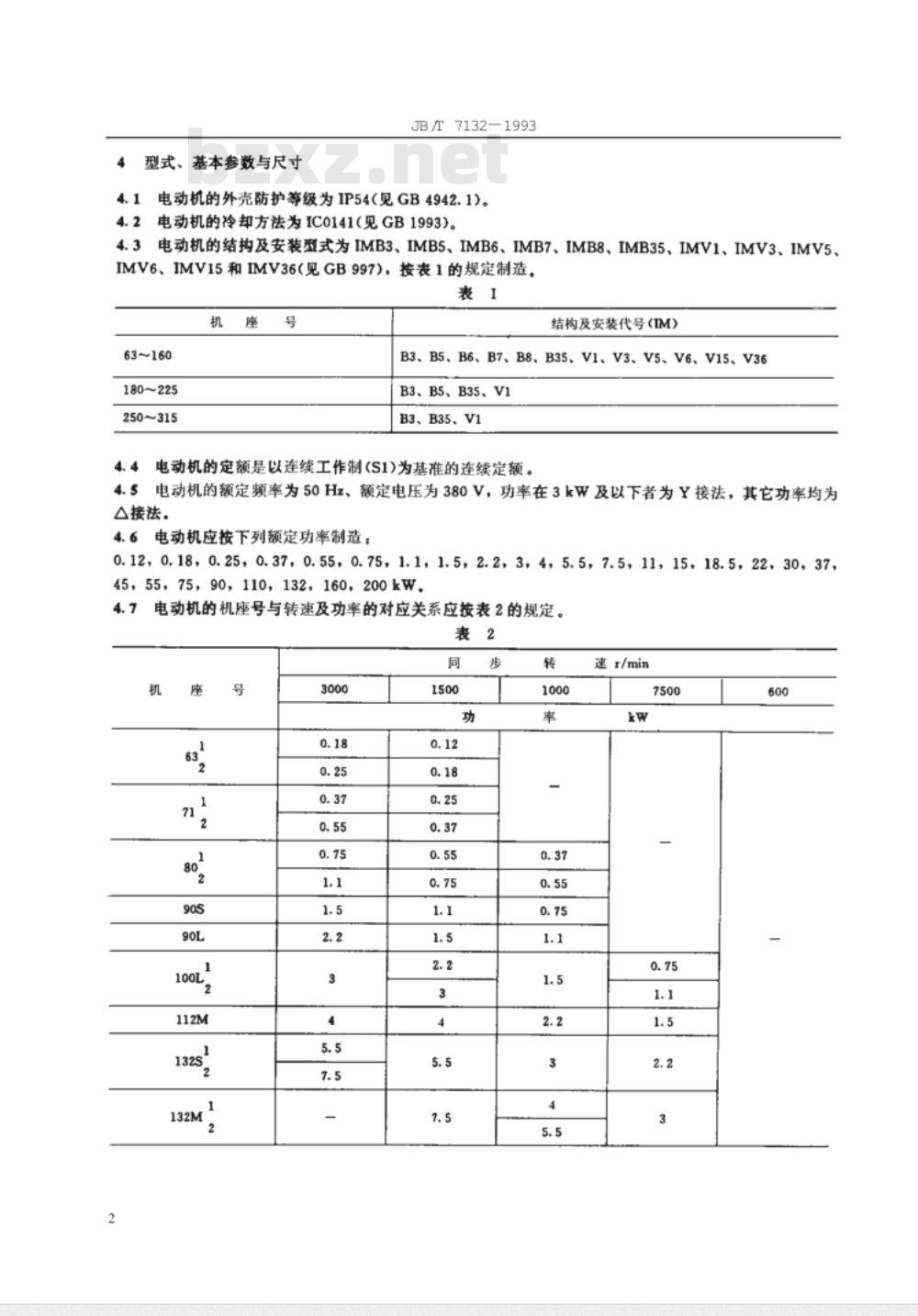

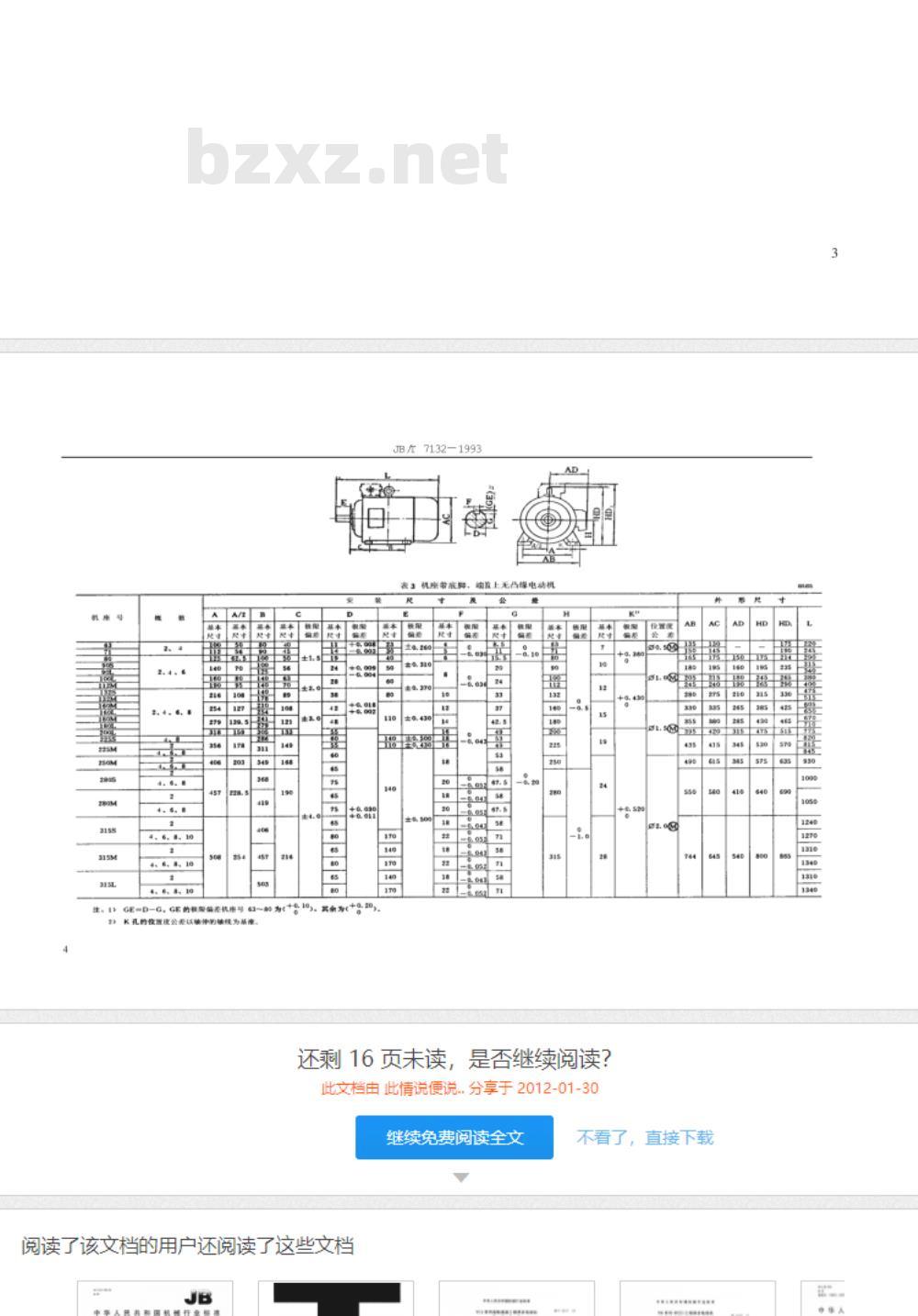

中华人民共和国机械行业标准 JB/T 7132-1993 CK系列三相异步电动机技术条件（机座号63～315） 发布：1993-10-08 实施：1994-01-01 1 主题内容与适用范围 本标准规定了CK系列电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。本标准适用于出口专用的CK系列三相异步电动机（机座号63～315）（以下简称电动机）。凡属本系列电动机所派生的各种电压、频率、结构型式、防护等级、绝缘等级、接线方式等系列电动机也可参照执行。 2 引用标准 GB 755 GB 4942.1 GB 1993 GB 997 GB 4772.1 GB 12665 旋转电机基本技术要求 电机外壳防护分级 电机冷却方法 电机结构及安装型式代号 电机尺寸及公差 3 代号 电动机的型号由产品代号、规格代号组成。 3.1 规格代号：表示机座号和极数。例如：CK112M-4表示112M机座、4极。 3.2 产品代号：CK为推荐代号，各制造厂可按客商合同或本厂出口电动机的继承性另选其他型号。 4 型式、基本参数与尺寸 4.1 电动机的外壳防护等级为IP54（见GB 4942.1）。 4.2 电动机的冷却方法为IC0141（见GB 1993）。 4.3 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15、IMV36（见GB 997），按表1的规定制造。 4.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 4.5 电动机的额定频率为50Hz，额定电压为380V，功率在3kW及以下者为Y接法，其它功率均为△接法。 4.6 电动机应按下列额定功率制造：0.12，0.18，0.25，0.37，0.55，0.75，1.1，1.5，2.2，3，4，5.5，7.5，11，15，18.5，22，30，37，45，55，75，90，110，132，160，200kW。 4.7 电动机的机座号与转速及功率的对应关系应按表2的规定。 5 试验方法与检验规则 详细的试验方法和检验规则参见标准正文。 附录A（资料性附录）：本标准章条编号与ASTM B478-85（1997年确认）章条编号的对照一览表。 附录B（资料性附录）：精度与偏差。 图1：电动机外形图 图2：测量设备图 本标准由中国机械工业联合会提出，由全国电工合金标准化技术委员会归口，由上海电器科学研究所负责起草。
