【机械行业标准(JB)】 镀锌钢丝围栏网 基本参数

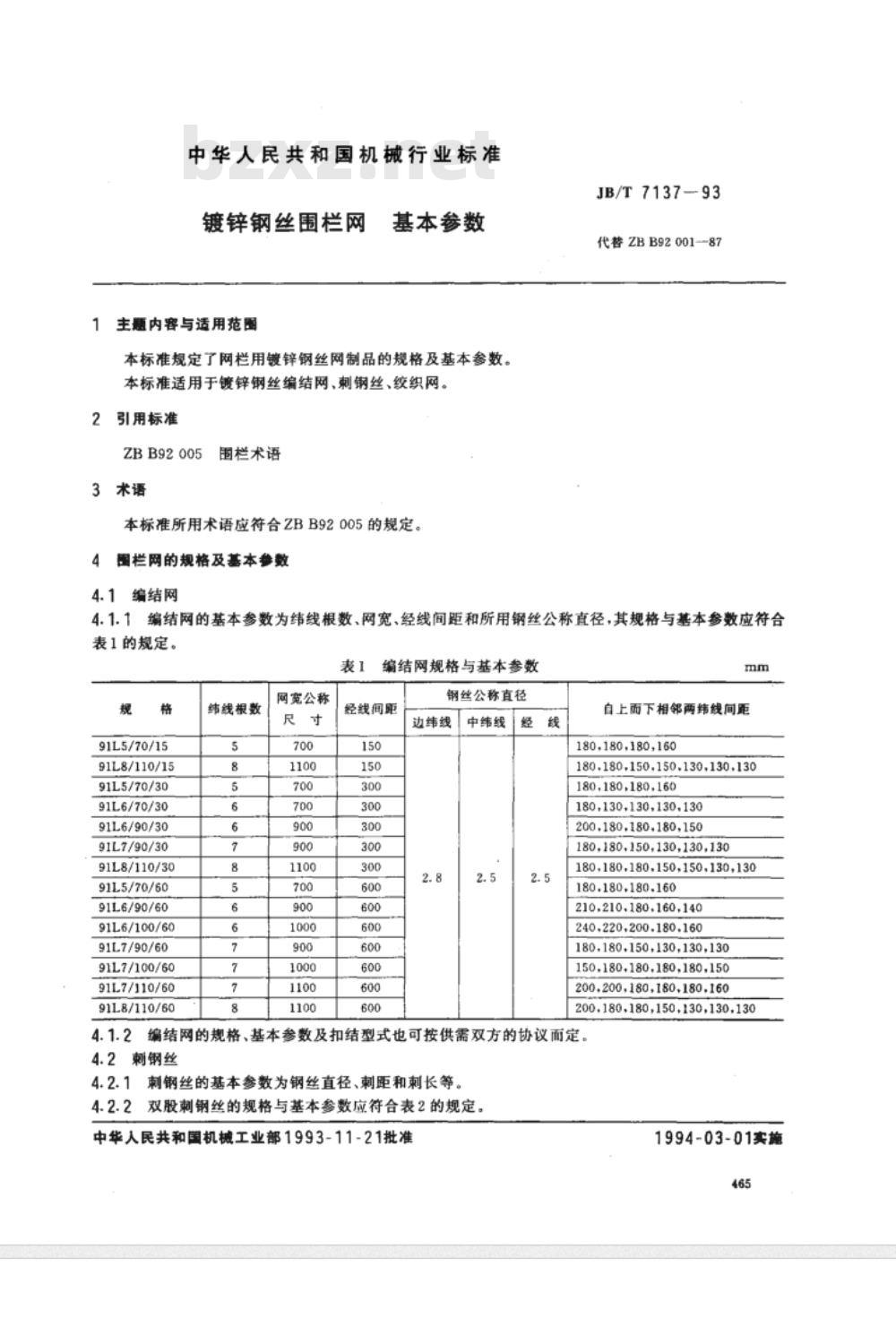

中华人民共和国机械行业标准 JB/T 7137-93 镀锌钢丝围栏网 1993-11-21发布，1994-03-01实施。 ### 1 主题内容与适用范围 本标准规定了网栏用镀锌钢丝网制品的规格及基本参数，适用于镀锌钢丝编结网、刺钢丝、绞织网的生产与检测。 ### 2 引用标准 - ZBB92005 围栏网标准 ### 3 术语 本标准所用术语应符合ZBB92005的规定。 ### 4 网栏网的规格及基本参数 #### 4.1 编结网 编结网的基本参数为纬线根数、网宽、经线间距和钢丝公称直径，其规格与基本参数应符合表1的规定。 **表1 编结网规格与基本参数** | 规格 | 纬线根数 | 经线间距 (mm) | 网宽 (mm) | 钢丝公称直径 (mm) | |---------------------|----------|---------------|-----------|------------------| | 91L5/70/15 | 5 | 150 | 700 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | | 91L8/110/15 | 8 | 150 | 1100 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | | 91L5/70/30 | 5 | 300 | 700 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | | 91L6/70/30 | 6 | 300 | 900 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | | 91L7/90/30 | 7 | 300 | 900 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | | 91L8/110/30 | 8 | 600 | 1100 | 2.8 (边纬线), 2.5 (中纬线), 2.5 (经线) | #### 4.2 刺钢丝 刺钢丝的基本参数为钢丝直径、刺距和刺长等。双股刺钢丝的规格与基本参数应符合表2的规定。 **表2 双股刺钢丝的规格与基本参数** | 规格 | 钢丝公称直径 (mm) | 刺距 (mm) | 刺长 (mm) | |--------------------|-------------------|-----------|-----------| | 91L-双2.8×2.2 | 2.8 | 102±13 | 16±3 | | 91L-双2.5×2.0 | 2.5 | 102±13 | 16±3 | | 91L-双2.0×1.6 | 2.0 | 102±13 | 16±3 | | 91L-双1.8×1.6 | 1.8 | 102±13 | 16±3 | #### 4.3 单股刺钢丝 单股刺钢丝的规格与基本参数应符合表3的规定。 **表3 单股刺钢丝的规格与基本参数** | 规格 | 钢丝公称直径 (mm) | 刺距 (mm) | 刺长 (mm) | |--------------------|-------------------|-----------|-----------| | 91L单2.8×2.0 | 2.8 | 102±13 | 16±3 | | 91L单异2.8×2.0 | 2.8 | 102±13 | 16±3 | #### 4.4 绞织网 绞织网的基本参数为网孔尺寸、网宽和钢丝直径，其规格与基本参数应符合表4的规定。 **表4 绞织网规格与基本参数** | 网孔尺寸 (mm) | 网孔尺寸偏差 (mm) | 钢丝公称直径 (mm) | |----------------|------------------|------------------| | 25 | ±3 | 2.0 | | 36 | ±4 | 2.8 | | 40 | ±3 | 2.0 | | 50 | ±3 | 2.5 | | 70 | ±3 | 3.0 | 附加说明：网孔尺寸是指网孔中平行钢丝之间的距离。注，网宽：1.8m、2.4m等。 ### 5 标准的起草与归口 本标准由机械工业部呼和浩特畜牧机械研究所提出并归口，由内蒙古牧业机械产销联合公司、呼和浩特畜牧机械研究所负责起草。 主要起草人：石文斌、吴曼芷、丁凤荣、何清葬。 ### 6 结论 本标准为镀锌钢丝围栏网的规格和技术要求提供了统一规范，有助于确保围栏网产品在生产中的质量和可靠性。
