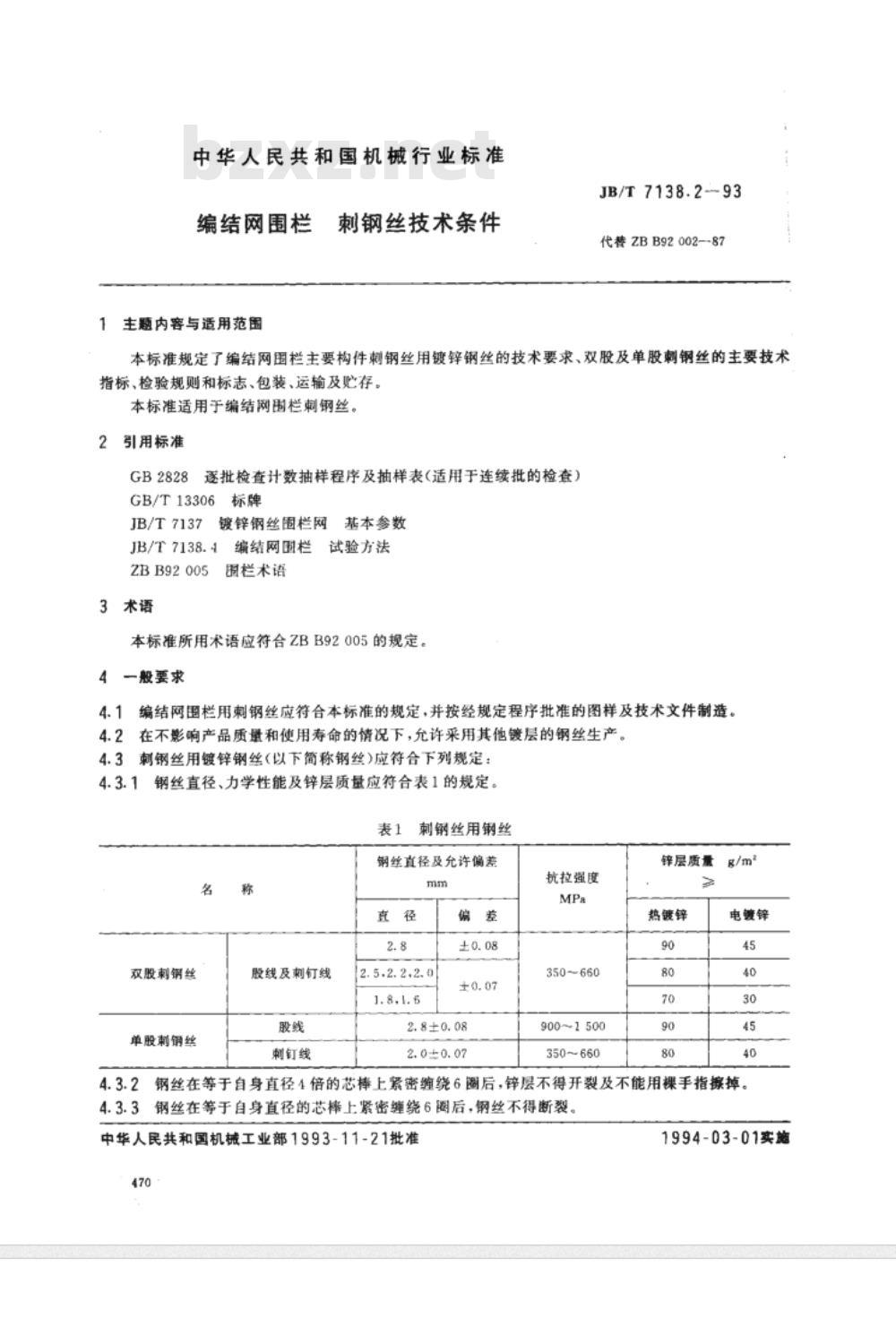

中华人民共和国机械行业标准 JB/T 7138.2-93 刺钢丝技术条件 代替ZBB92002-87 ### 1 主题内容与适用范围 本标准规定了编结网围栏主要构件刺钢丝用镀锌钢丝的技术要求、双股及单股刺钢丝的主要技术指标、检验规则和标志、包装、运输及贮存。本标准适用于编结网围栏刺钢丝。 ### 2 引用标准 - GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB/T13306 标牌 - JB/T7137 镀锌钢丝围栏网 - JB/T7138.4 编结网围栏 - ZBB92005 ### 3 术语 本标准所用术语应符合ZBB92005的规定。 ### 4 一般要求 #### 4.1 编结网围栏用刺钢丝应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 #### 4.2 在不影响产品质量和使用寿命的情况下，允许采用其他镀层的钢丝生产。 #### 4.3 刺钢丝用镀锌钢丝（以下简称钢丝）应符合下列规定：钢丝直径、力学性能及锌层质量应符合表1的规定。 **表1 刺钢丝用钢丝直径及允许偏差** | 称 | 钢丝直径 (mm) | 允许偏差 | 抗拉强度 (MPa) | 锌层质量 (g/m2) | |--------|---------------|------------|----------------|-----------------| | 双股刺钢丝 | 2.8 | ±0.08 | 350-660 | 热镀锌 90 | | 单股刺钢丝 | 2.5 | ±0.07 | 350-660 | 电镀锌 45 | #### 4.3.1 钢丝在等于自身直径4倍的芯棒上紧密缠绕6圈后，锌层不得开裂，且不能用裸手指擦掉。 #### 4.3.2 钢丝在等于自身直径的芯棒上紧密缠绕6圈后，钢丝不得断裂。 ### 5 刺钢丝的技术要求 #### 5.1 刺钢丝的规格与基本参数应符合JB/T7137中第4.2条的规定。 #### 5.2 刺钢丝应成卷供货，每卷展开长度不得少于200m，或按供需双方协议确定。在200m长度内，允许有一处挽结式接头。 #### 5.3 刺距应均匀，在长7.6m的刺钢丝上，刺距合格率不得低于90%。在连续测量的30个刺钉线中，刺长合格率不得低于90%。 #### 5.4 刺钉线应紧密缠绕在股线上，缠绕圈数不得少于2圈。 #### 5.5 双股刺钢丝的相邻两刺钉线间应该有规定的数量，在连续测量的40个刺距中，少于规定个数不得超过2个。 #### 5.6 单股刺钢丝的刺线不应沿股线移动，在连续测量的30个刺钉线中，窜动的个数不得超过2个。 ### 6 试验方法 刺钢丝的检测与试验方法按JB/T7138.4中第6、9章的规定进行。 ### 7 检验规则 #### 7.1 出厂检验 刺钢丝应经制造厂质量检验部门检验合格后，方可出厂。出厂检验的项目应包括本标准第5.1条和第8章的内容。 #### 7.2 型式检验 型式检验应在以下情况进行： - 新产品或老产品转厂生产的试制定型鉴定； - 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； - 正常生产时，每1年进行一次型式检验； - 产品长期停产后，恢复生产时； - 国家质量监督机构提出型式检验要求时。 按GB2828的规定，采用正常检查一次抽样方案，批量范围为刺钢丝卷数N=71～1450。 ### 8 标志、包装、运输及贮存 #### 8.1 每卷刺钢丝应有标牌，标牌应符合GB/T13306的规定，标牌上应注明： - 制造厂名； - 产品名称； - 产品规格及标记； - 制造日期或出厂编号。 #### 8.2 用直径不小于2.0mm的钢丝在刺钢丝盘卷四周均匀捆绑四处，钢丝头不得外翘。 #### 8.3 刺钢丝出厂时，应附下列文件： - 产品合格证书； - 用户意见反馈单； - 使用说明书。 #### 8.4 运输及贮存要求应保证刺钢丝不受损害，存放在干燥、通风、无腐蚀性物质的地方。 **表2 型式检验判定规则** | 项目名称 | 项目数 | 检查水平 | 样本数 | 判定规则 | |--------------------------|--------|----------|--------|------------| | 锌层率固性 | 5 | S-2 | 25 | 合格/不合格| | 钢丝力学性能 | 3 | B | 25 | 合格/不合格| | 镀锌层质量 | 3 | B | 25 | 合格/不合格| | 刺距合格率 | 5 | S-2 | 25 | 合格/不合格| 本标准由机械工业部提出并归口，由内蒙古牧业机械产销联合公司负责起草。 主要起草人：石文斌、吴曼芷、丁凤荣、何清葬。
