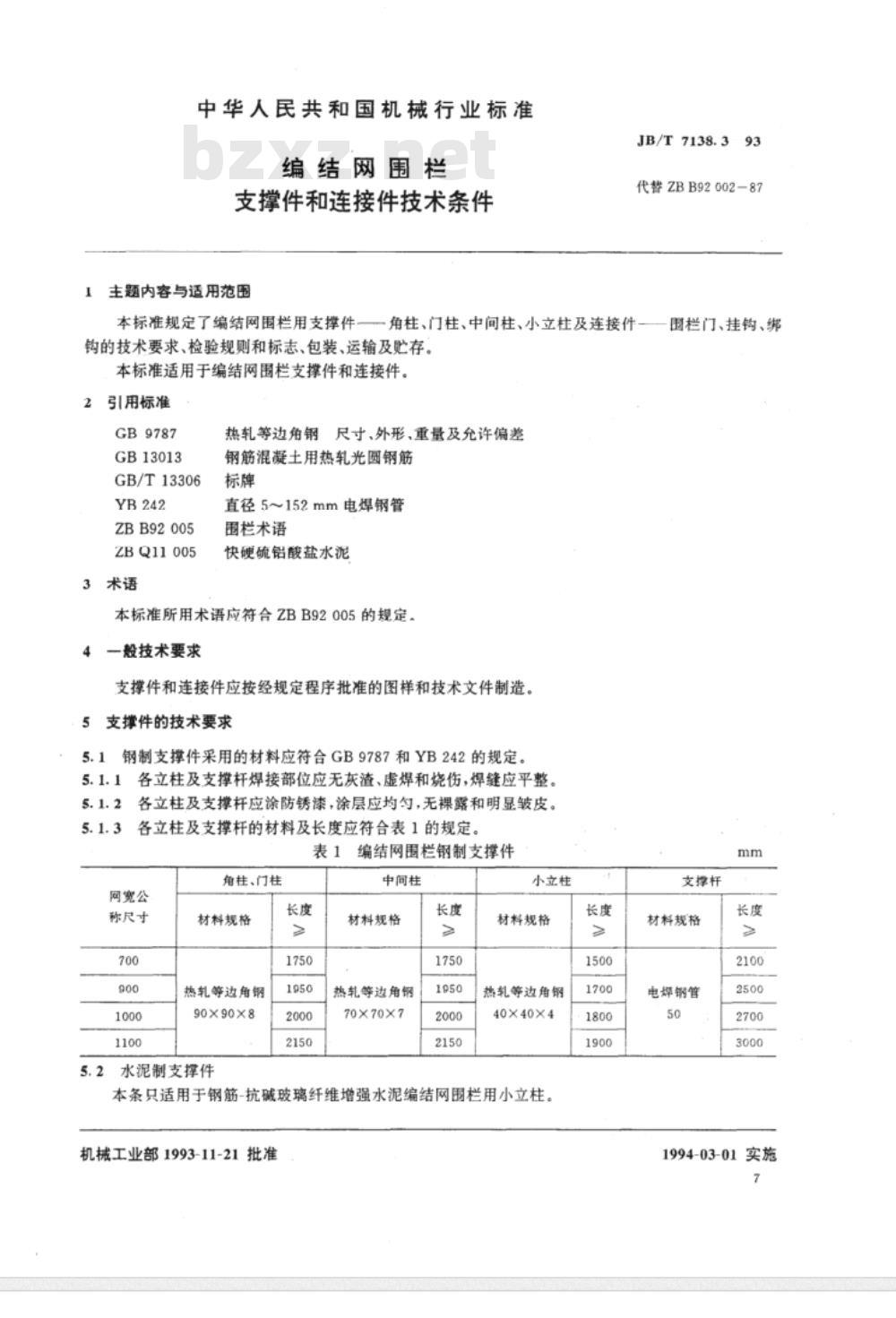

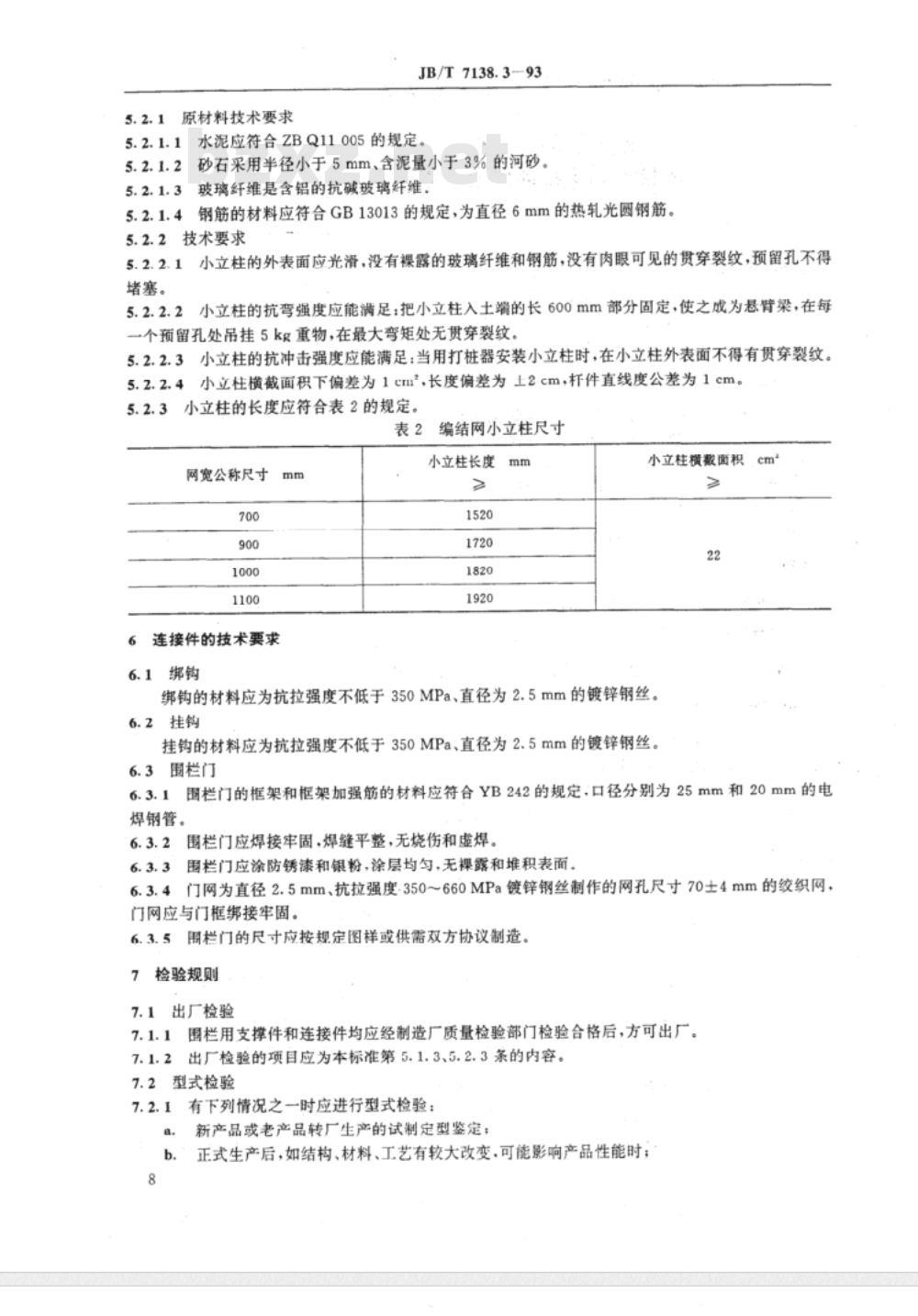

中华人民共和国机械行业标准 编结网围栏支撑件和连接件技术条件 主题内容与适用范围 JB/T7138.393 代替ZBB9200287 本标准规定了编结网围栏用支撑件（角柱、门柱、中间柱、小立柱）及连接件（钩）的技术要求、检验规则、标志、包装、运输及贮存。本标准适用于编结网围栏的支撑件和连接件。 2 引用标准 GB9787 GB13013 GB/T13306 YB242 ZBB92005 ZBQ11005 3 术语 热轧等边角钢尺寸、外形、重量及允许偏差 钢筋混凝土用热轧光圆钢筋 直径5~152mm电焊钢管 围栏术语 快硬硫铝酸盐水泥 本标准所用术语应符合ZBB92005的规定。 4 一般技术要求 支撑件和连接件应按经规定程序批准的图样和技术文件制造。 5 支撑件的技术要求 5.1 钢制支撑件采用的材料应符合GB9787和YB242的规定。各立柱及支撑杆焊接部位应无灰渣、虚焊和烧伤，焊缝应平整。 5.1.1 各立柱及支撑杆应涂防锈漆，涂层应均匀，无裸露和明显皱皮。 5.1.2 各立柱及支撑杆的材料及长度应符合表1的规定。 表1 编结网围栏钢制支撑件 网宽公称尺寸: 700, 900, 1000, 1100 角柱、门柱材料规格: 热轧等边角钢 90×90×8 长度: 1750, 1950, 2000, 2150 中间柱材料规格: 热轧等边角钢 70×70×7 长度: 1750, 1950, 2000, 2150 小立柱材料规格: 热轧等边角钢 40×40×4 长度: 1500, 1700, 1800, 1900 5.2 水泥制支撑件 5.2.1 原材料技术要求 5.2.1.1 水泥应符合ZBQ11005的规定。 5.2.1.2 砂石采用半径小于5mm、含泥量小于3%的河砂。 5.2.1.3 玻璃纤维应为含铝的抗碱玻璃纤维。 5.2.1.4 钢筋的材料应符合GB13013的规定，为直径6mm的热轧光圆钢筋。 5.2.2 技术要求 5.2.2.1 小立柱的外表面应光滑，没有裸露的玻璃纤维和钢筋，没有肉眼可见的贯穿裂纹，预留孔不得堵塞。 5.2.2.2 小立柱的抗弯强度应能满足：把小立柱入土端的长600mm部分固定，使之成为悬臂梁，在每一个预留孔处吊挂5kg重物，在最大弯矩处无贯穿裂纹。 5.2.2.3 小立柱的抗冲击强度应能满足：当用打桩器安装小立柱时，在小立柱外表面不得有贯穿裂纹。 5.2.2.4 小立柱横截面积下偏差为1cm²，长度偏差为±2cm，杆件直线度公差为1cm。 5.2.3 小立柱的长度应符合表2的规定。 表2 编结网小立柱尺寸 网宽公称尺寸mm: 700, 900, 1000, 1100 小立柱长度mm: 1520, 1720, 1820, 1920 小立柱横截面积cm²: 22 6 连接件的技术要求 6.1 绑钩的材料应为抗拉强度不低于350MPa、直径为2.5mm的镀锌钢丝。 6.2 挂钩的材料应为抗拉强度不低于350MPa、直径为2.5mm的镀锌钢丝。 6.3 围栏门 6.3.1 围栏门的框架和框架加强筋的材料应符合YB242的规定，口径分别为25mm和20mm的电焊钢管。 6.3.2 围栏门应焊接牢固，焊缝平整，无烧伤和虚焊。 6.3.3 围栏门应涂防锈漆和银粉，涂层均匀，无裸露和堆积表面。 6.3.4 门网为直径2.5mm、抗拉强度350~660MPa镀锌钢丝制作的网孔尺寸70±4mm的绞织网，门网应与门框绑接牢固。 6.3.5 围栏门的尺寸应按规定图样或供需双方协议制造。 7 检验规则 7.1 出厂检验 围栏用支撑件和连接件均应经制造厂质量检验部门检验合格后，方可出厂。 7.1.1 出厂检验的项目应为本标准第5.1.3、5.2.3条的内容。 7.2 型式检验 7.2.1 有下列情况之一时应进行型式检验： a. 新产品或老产品转厂生产的试制定型鉴定； b. 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c. 正常生产时，每1年进行一次型式检验； d. 产品长期停产后，恢复生产时； e. 国家质量监督机构提出进行型式检验要求时。 7.2.2 检验项目 钢制支撑件检验项目为本标准第5.1条的内容；水泥制小立柱检验项目为本标准第5.2.2、5.2.3条的内容；围栏门检验项目为本标准第6.3条的内容。
