【机械行业标准(JB)】 牲畜药浴机械 试验方法

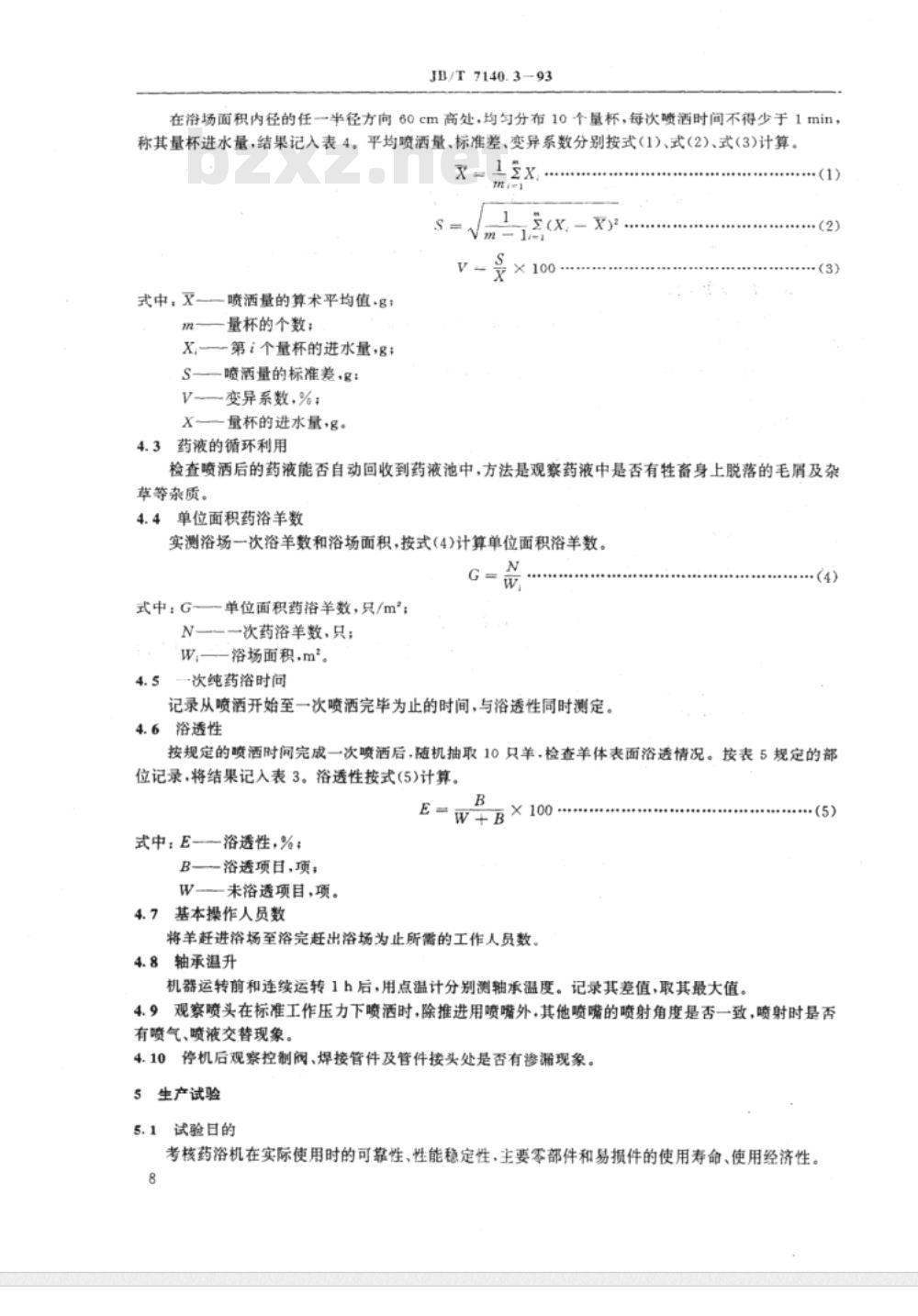

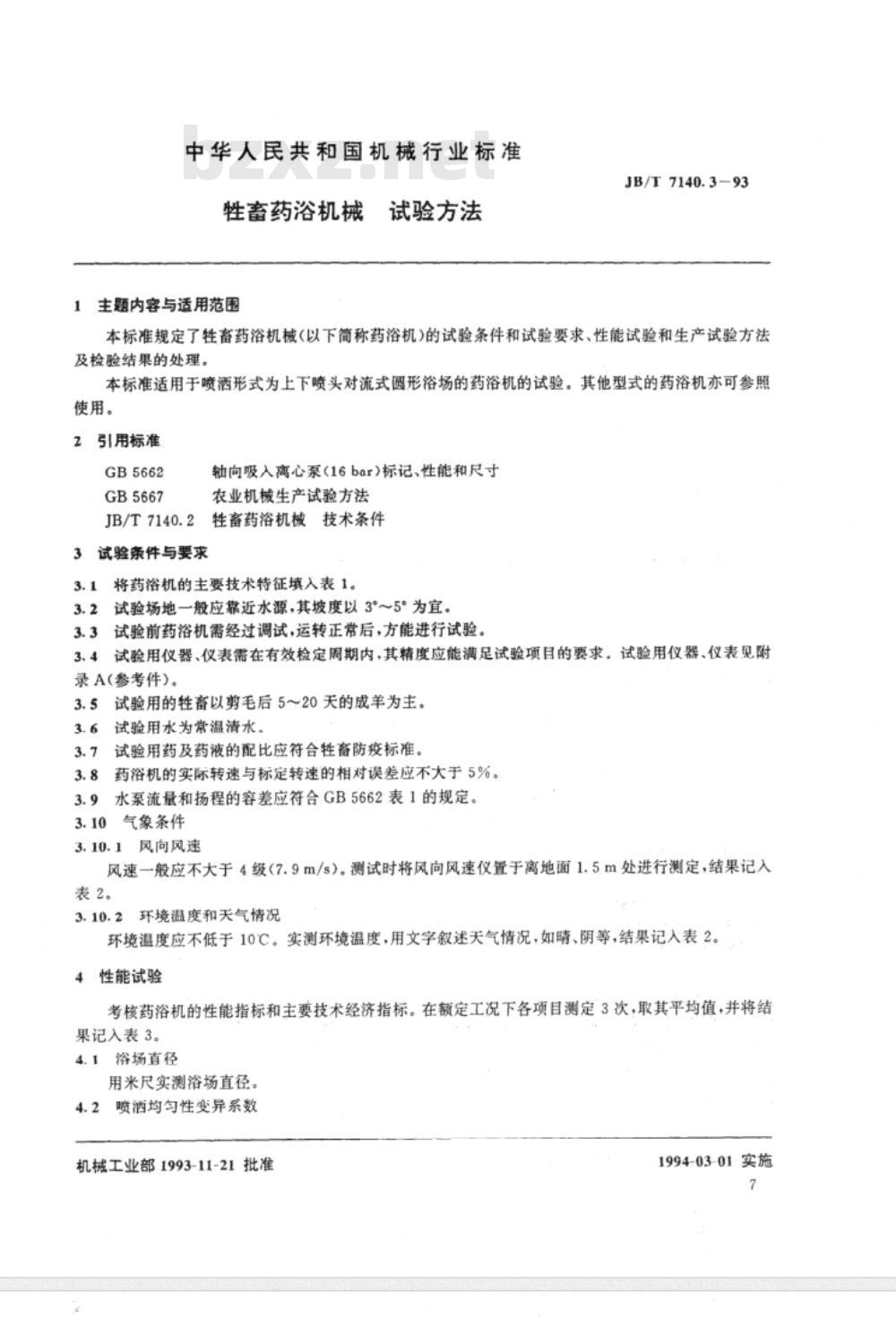

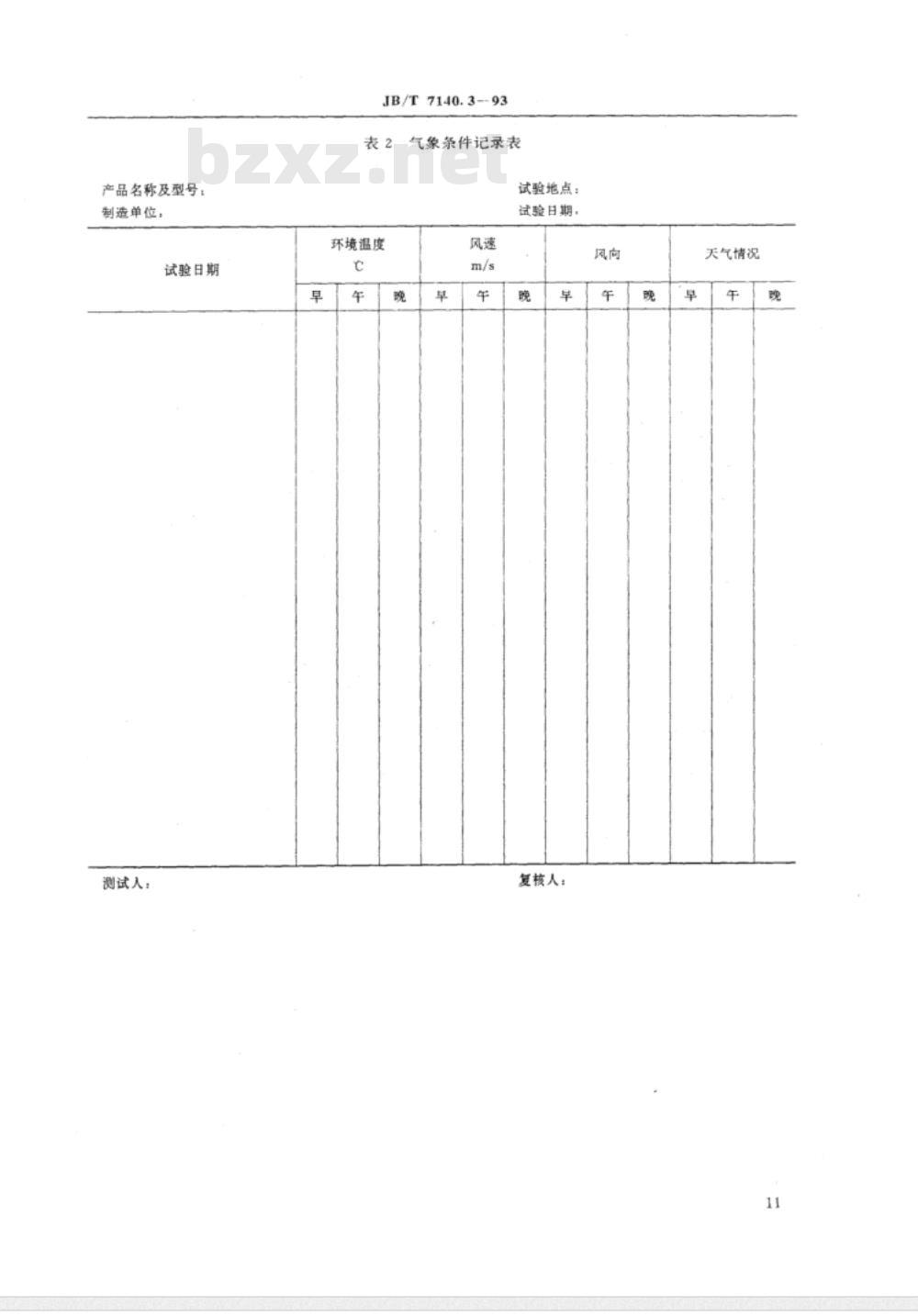

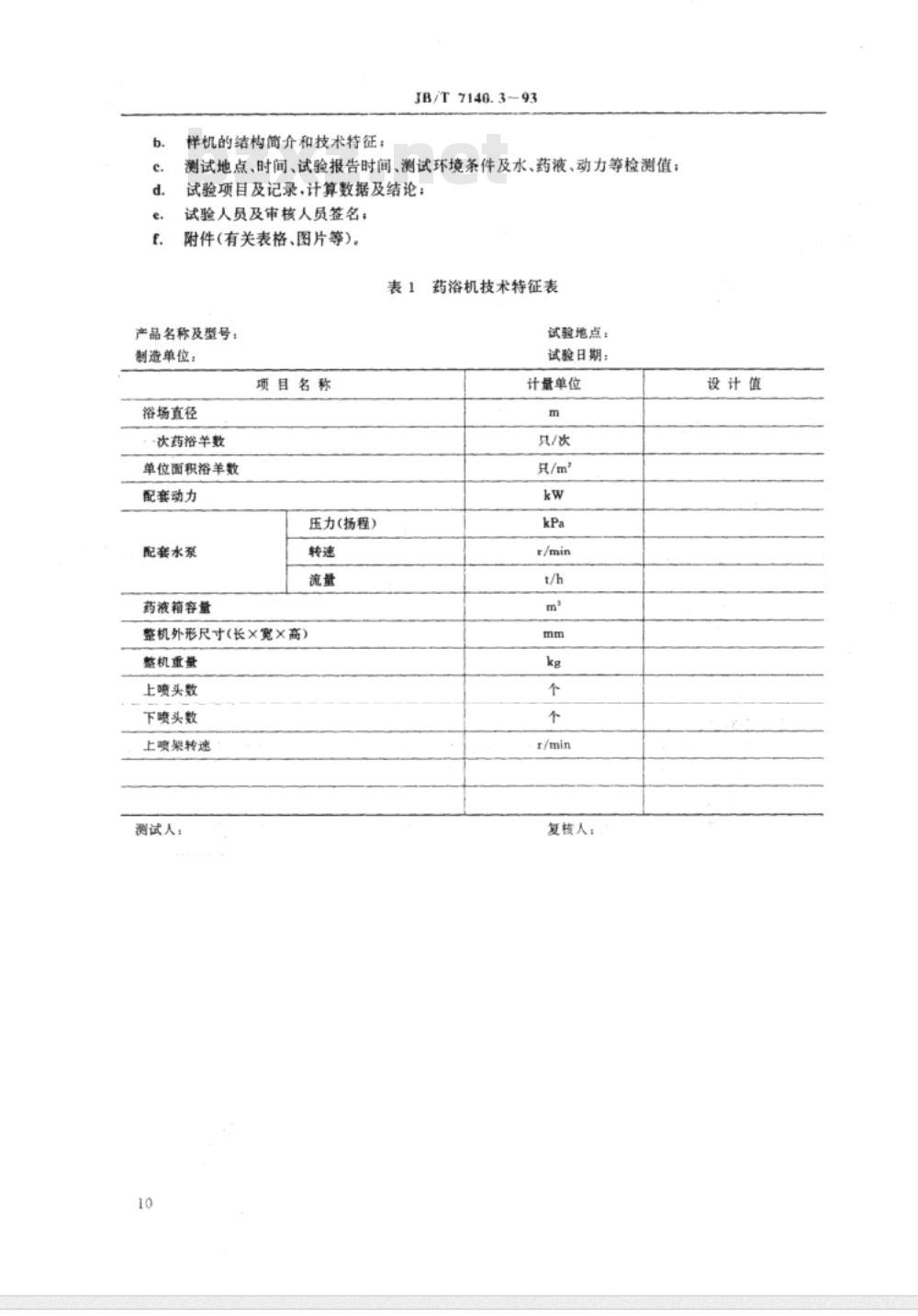

中华人民共和国机械行业标准 牲畜药浴机械试验方法 JB/T7140.3-93 1993-11-21发布 1994-03-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了牲畜药浴机械（以下简称药浴机）的试验条件和试验要求、性能试验和生产试验方法及检验结果的处理。本标准适用于喷洒形式为上下喷头对流式圆形浴场的药浴机，其他型式的药浴机亦可参照使用。 2 引用标准 GB5662 GB5667 轴向吸入高心泵(16bar)标记、性能和尺寸 农业机械生产试验方法 JB/T7140.2 牲畜药浴机械技术条件 3 试验条件与要求 3.1 将药浴机的主要技术特征填入表1。 3.2 试验场地一般应靠近水源，其坡度以3°～5°为宜。 3.3 试验前药浴机需经过调试，运转正常后，方能进行试验。 3.4 试验用仪器、仪表需在有效检定周期内，其精度应能满足试验项目的要求，试验用仪器、仪表见附录A（参考件）。 3.5 试验用的牲畜以剪毛后5～20天的成羊为主。试验用水为常温清水。 3.6 试验用药及药液的配比应符合牲畜防疫标准。 3.7 药浴机的实际转速与标定转速的相对误差应不大于5%。 3.8 水泵流量和扬程的容差应符合GB5662表1的规定。 3.9 气象条件 3.10.1 风向风速 风速一般应不大于4级（7.9m/s）。测试时将风向风速仪置于离地面1.5m处进行测定，结果记入表2。 3.10.2 环境温度和天气情况 环境温度应不低于10℃。实测环境温度，用文字叙述天气情况，如晴、阴等，结果记入表2。 4 性能试验 考核药浴机的性能指标和主要技术经济指标。在额定工况下各项目测定3次，取其平均值，并将结果记入表3。 4.1 浴场直径 用米尺实测浴场直径。 4.2 喷洒均匀性变异系数 在浴场面积内径的任一半径方向60cm处，均匀分布10个量杯，每次喷洒时间不得少于1分钟，称其量杯进水量，结果记入表4。平均喷洒量、标准差、变异系数分别按式（1）、式（2）、式（3）计算。 4.3 药液的循环利用 检查喷洒后的药液能否自动回收到药液池中，方法是观察药液中是否有牲畜身上脱落的毛屑及杂草等杂质。 4.4 单位面积药浴羊数 实测浴场一次浴羊数和浴场面积，按式（4）计算单位面积浴羊数。 4.5 一次纯药浴时间 记录从喷洒开始至一次喷洒完毕为止的时间，与浴透性同时测定。 4.6 浴透性 按规定的喷洒时间完成一次喷洒后，随机抽取10只羊，检查羊体表面浴透情况。按表5规定的部位记录，将结果记入表3。浴透性按式（5）计算。 4.7 基本操作人员数 将羊赶进浴场至浴完赶出浴场为止所需的工作人员数。 4.8 轴承温升 机器运转前和连续运转1小时后，用点温计分别测量轴承温度。记录其差值，取其最大值。 4.9 观察喷头在标准工作压力下喷洒时，除推进用喷嘴外，其他喷嘴的喷射角度是否一致，喷洒时是否有喷气、喷液交替现象。 4.10 停机后观察控制阀、焊接管件及管件接头处是否有渗漏现象。 5 生产试验 5.1 试验日的考核药浴机在实际使用时的可靠性、性能稳定性，主要零部件和易损件的使用寿命、使用经济性。 5.2 一般要求 5.2.1 试验样机应按产品使用说明书的规定维护和保养，并配备专职人员进行试验。 5.2.2 单机考核累计浴羊次数不得少于100次。 5.3 试验内容 生产试验期间每天应做好生产记录，从中整理出各类时间、浴羊数量及药液和油料的消耗量，以计算样机的技术经济指标，结果分别计入表6～表8。 5.3.1 时间分类 按GB5667中第2.3条的规定进行。 5.3.2 考核内容 测定试验条件、测定项目及测定方法按本标准第3章和第4章的规定进行；记录和统计每班各类时间；记录和统计每班浴羊量和药液及油料的消耗量；记录样机各种故障并进行技术分析，必要时拍摄照片，结果记入表9；试验前后应检查主要易损件的变形损坏情况，结果记入表10；观察样机调整保养方便性。 主要性能指标的复测
