【机械行业标准(JB)】 风力发电机组用逆变器 技术条件

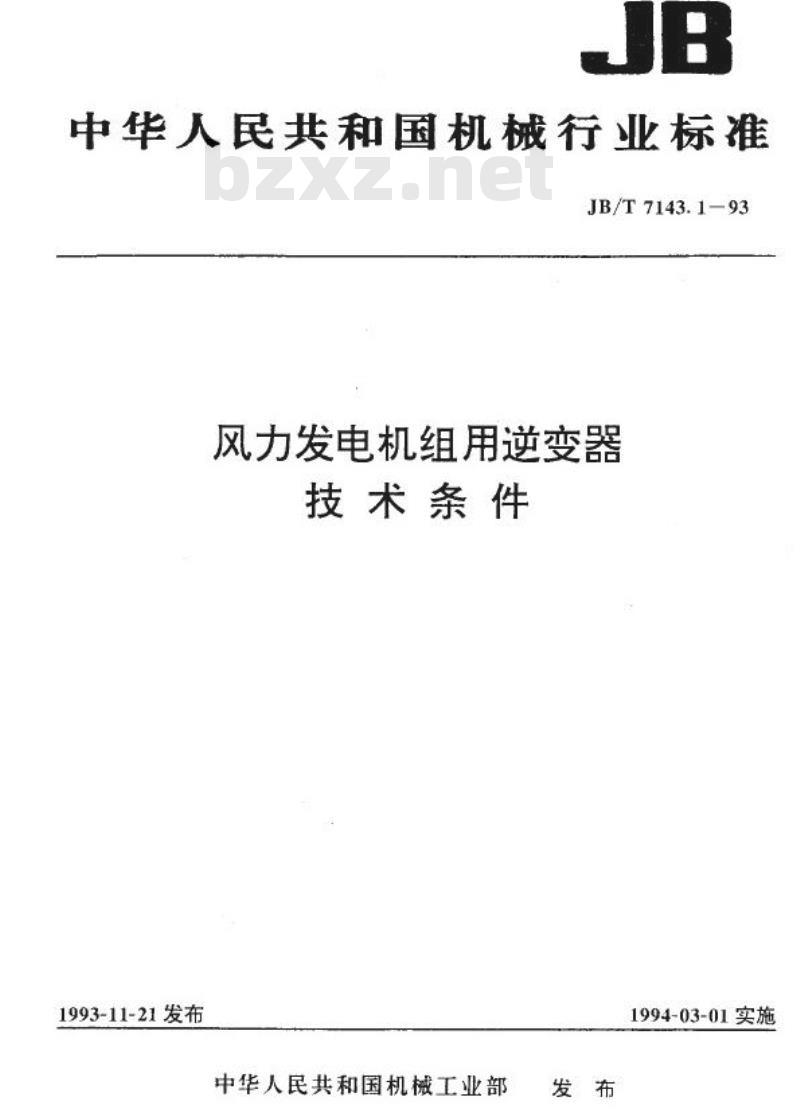

中华人民共和国机械行业标准
JB/T7143.1-93
风力发电机组用逆变器
技术条件
1993-11-21发布
中华人民共和国机械工业部
1994-03-01实施

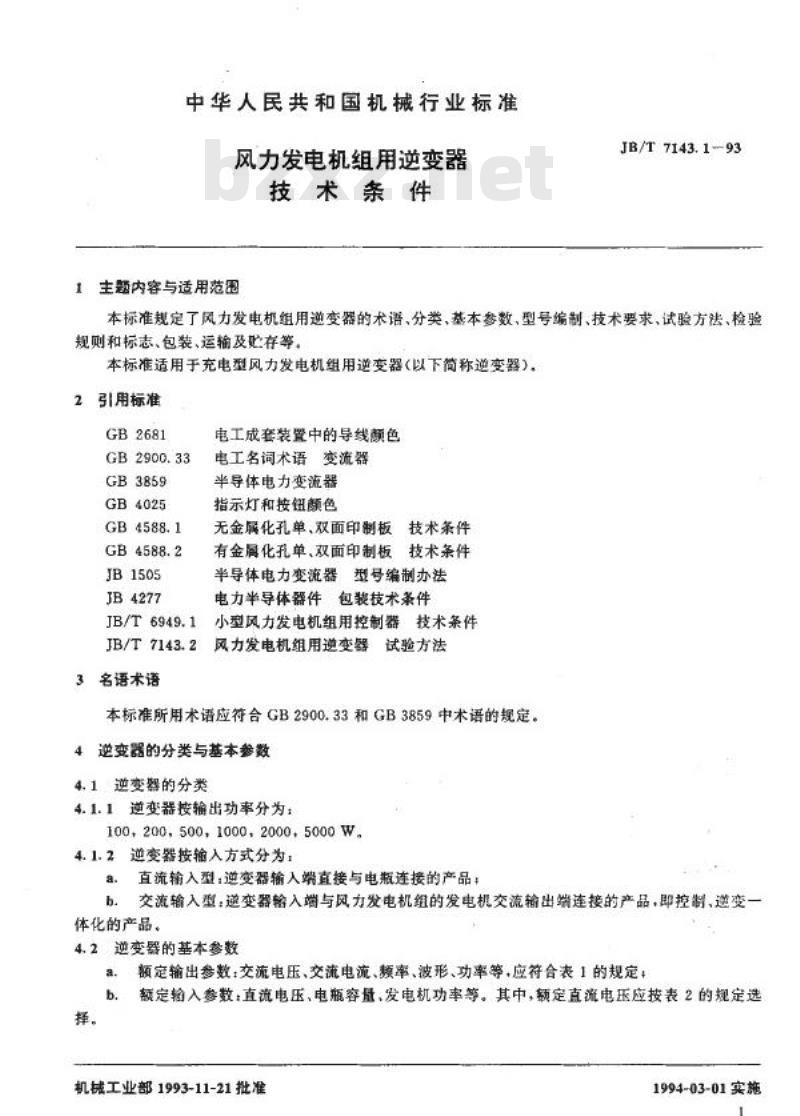

中华人民共和国机械行业标准
风力发电机组用逆变器
技术条件
主题内容与适用范围
JB/T7143.193
本标准规定了风力发电机组用逆变器的术语、分类、基本参数、型号编制、技术要求、试验方法、检验规则和标志、包装、运输及存等。本标准适用于充电型风力发电机组用逆变器（以下简称逆变器），2引用标准
GB2681
GB2900.33
GB3859
GB4025
JB1505
JB4277
JB/T6949.1
JB/T 7143.2
3名语术语
电工成套装置中的导线额色
电工名词术语变流器
半导体电力变流器
指示灯和按钮颜色
无金属化孔单、双面印制板技术条件有金化孔单、双面印制板技术条件半导体电力变流器型号编制办法电力半导体器件包装技术条件
小型风力发电机组用控制器技术条件风力发电机组用遵变器试验方法本标准所用术语应符合GB2900.33和GB3859中术语的规定。逆变露的分类与基本参数
4.1逆变馨的分类
4.1.1逆变器按输出功率分为：
100,200,500,1000,2000,5000W
4.1.2逆变器按输入方式分为：
直流输入型：逆变器输入端直接与电瓶连接的产品：a.
交流输入型：逆变器输入端与风力发电机组的发电机交流输出端连接的产品，即控制、逆变体化的产品。
4.2逆变器的基本参数
额定输出参数交流电压、交流电流、题率、波形、功率等，应符合表1的规定：额定输入参数：直流电压、电瓶容量、发电机功率等。其中，额定直流电压应按表2的规定选机械工业部1993-11-21批准
1994-03-01实施

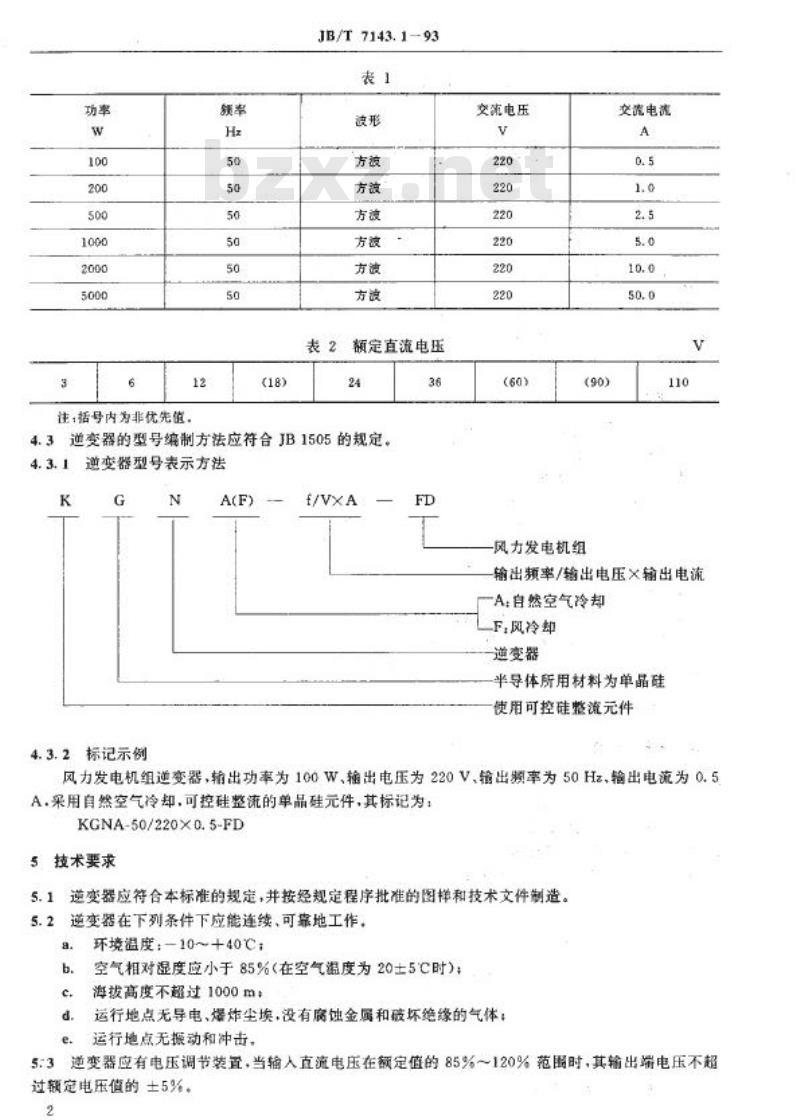

注，括号内为非优先值，
JB/T 7143.1-93
额定直流电压
4.3逆变器的型号缩制方法应符合JB1505的规定。4.3. 1
逆变器型号表示方法
4.3.2标记示例
交流电压
风力发电机组
交流电流
输出频率/输出电压×输出电流
一A：自然空气冷却
F,风冷却
逆变器
半导体所用材料为单晶硅
使用可控硅整流元件
风力发电机组逆变器，输出功率为100W、输出电压为220V、输出频率为50Hz、输出电流为0.5A：采用自然空气冷却，可控硅整流的单品硅元件，其标记为：KGNA-50/220X0.5-FD
5技术要求
5.1逆变器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。逆变器在下列条件下应能连续、可靠地工作，5.2
环境滑度：一10~十40℃：
空气相对湿度应小于85%（在空气溢度为20士5℃时）；海拨高度不超过1000m+
运行地点无导电、爆炸尘埃，没有腐蚀金属和破坏绝缘的气体：运行地点无振动和冲击、
5:3逆变器应有电压调节装置，当辅入直流电压在额定值的85%～120%范围时，其输出端电压不超过额定电压值的土5%。
JB/T7143.193

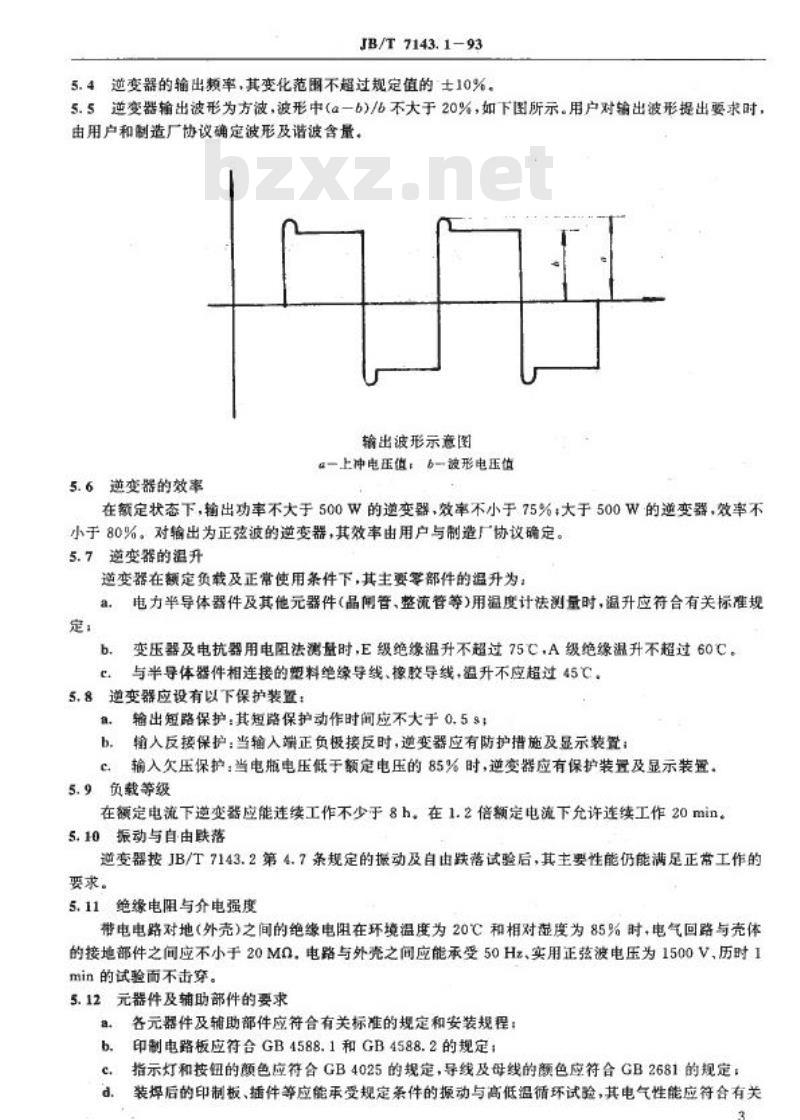

5.4逆变器的输出赖率，其变化范围不超过规定值的士10%。5.5逆变器输出波形为方波，波形中(a一b)/6不大于20%，如下图所示。用户对输出波形提出要求时，由用户和制造厂协议确定波形及谐波含量。输出波形示意图
a一上冲电压值：6一波形电压值5.6逆变器的效率
在额定状态下，输出功率不大于500W的逆变器，效率不小于75%；大于500W的逆变器，效率不小于80%。对输出为正弦波的逆变器，其效率由用户与制造厂协议确定。5.7逆变器的温升
逆变器在额定负载及正常使用条件下，其主要零部件的温升为：a.
电力半导体器件及其他元器件（品管、整流管等)用温度计法测量时，温升应符合有关标准规变压器及电抗器用电阻法测量时，E级绝缘温升不超过75C.A级绝缘温升不超过60C。与半导体器件相连接的塑料绝缘导线、橡胶导线，温升不应超过45℃。5.8逆变器应设有以下保护装置：a.
输出短路保护：其短路保护动作时间应不大于0.5$；输入反接保护：当输入端正负极接反时，逆变器应有防护措施及显示装置：b.
输入欠压保护：当电瓶电压低于额定电压的85%时，逆变器应有保护装置及显示装置。C
5.9负载等级
在额定电流下逆变器应能连续工作不少于8h。在1.2倍额定电流下允许连续工作20min。5.10振动与自由跌落
逆变器按JB/T7143.2第4.7条规定的握动及自由跌落试验后，其主要性能仍能满足正常工作的要求。
5.11绝缘电阻与介电强度
带电电路对地（外壳)之间的绝缘电阻在环境温度为20℃和相对截度为85%时，电气回路与壳体的接地部件之间应不小于20M0电路与外壳之间应能承受50Hz、实用正弦波电压为1500V，历时1min的试验面不击穿。
5.12元器件及辅助部件的要求
a.各元器件及辅助部件应符合有关标准的规定和安装规程：印制电路板应符合GB4588.1和GB4588.2的规定：b.
指示灯和按钮的颜色应符合GB4025的规定，导线及母线的额色应符合GB2681的规定：装焊后的印制板、插件等应能承受规定条件的振动与高低温循环试验，其电气性能应符合有关3
JB/T7143.1-93

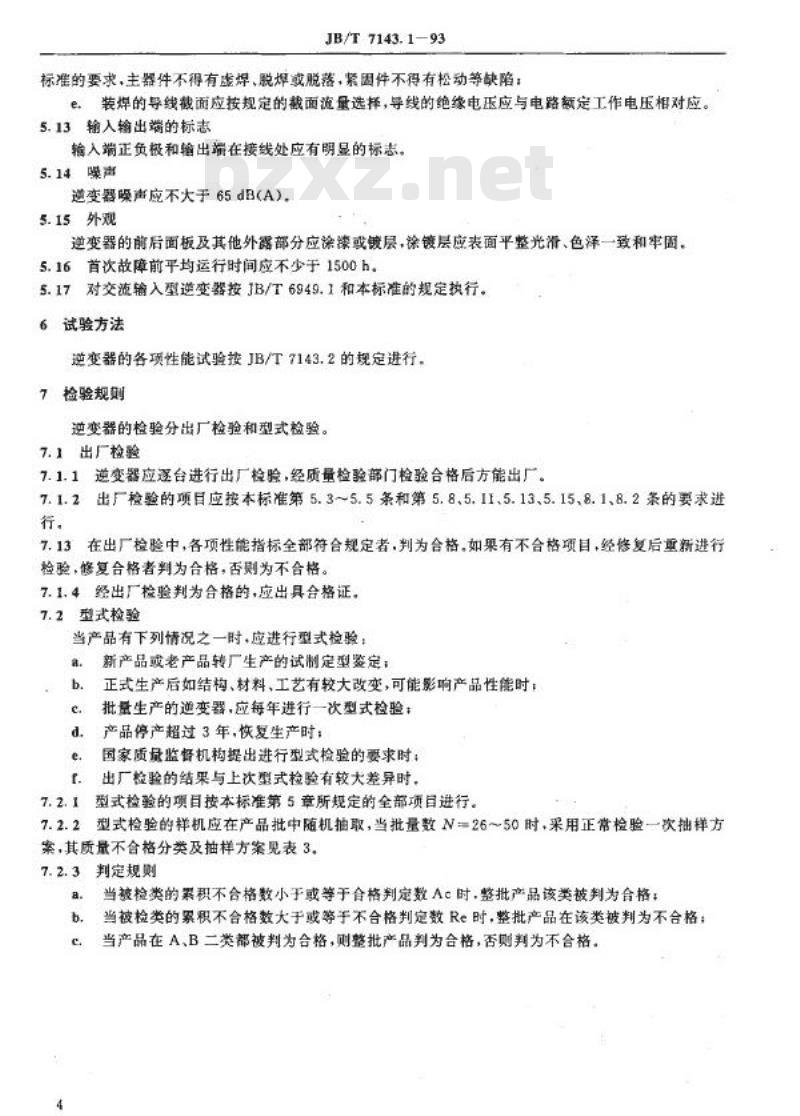

标准的要求，主器件不得有虚焊、脱焊或脱落，紧围件不得有松动等缺陷：e装焊的导线截面应按规定的截面道量选择，导线的绝缘电压应与电路额定工作电压相对应。5.13输入输出端的标志
摘入正负极和输出端在接线处应有明显的标志。5.14噪声
逆变器噪声应不大于65dB(A)，
5.15外观
逆变器的前后面板及其他外露部分应涂漆或镀层，徐镀层应表面平整光滑、色泽一致和牢固5.16首次故障前平均运行时间应不少于1500h。5.17对交流输入型逆变器按JB/T6949.1和本标准的规定执行。6试验方法
逆变器的各项性能试验按JB/T7143.2的规定进行，7检验规则
逆变器的检验分出厂检验和型式检验。7.1出厂检验
7.1.1逆变器应逐台进行出厂检验，经质量检验部门检验合格后方能出广。7.1.2出厂检验的项目应按本标准第5.3～5.5条和第5.8、5.11、5.13、5.15,8.1、8.2条的要求进行，
7.13在出厂检验中，各项性能指标全部符合规定者，判为合格。如果有不合格项目，经修复后重新进行检验，修复合格者判为合格，否则为不合格。7.1.4经出厂检验判为合格的，应出具合格证，7.2型式检验
当产品有下列情况之一时，应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定；正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时批量生产的逆变器，应每年进行一次型式检验：产品停产超过3年，恢复生产时：国家质量监督机构提出进行型式检验的要求时；出厂检验的结果与上次型式检验有较大差异时，型式检验的项目按本标准第5章所规定的全部项目进行。型式检验的样机应在产品批中随机抽取，当批量数N=26～50时，采用正常检验一次抽样方7.2.2
案，其质量不合格分类及抽样方案见表3，7.2.3判定规则
当被检类的累积不合格数小于或等于食格判定数Ac时，整批产品该类被判为合格；当被检类的累积不合格数大于或等于不合格判定数Re时，整批产品在该类被判为不合格；当产品在A、B二类都被判为合格，则整批产品判为合格，否则判为不合格。抽样
不合格分类
不合格项目
项目效
检查水平
桦本学码
样本大小
标志、包装、运输及贮存
JB/T7143.1-93
输出电压试验
效率试验
温升试验
保护装置试验
负载等级试验
输出额率试验
输出波形试验
振动与跌落试验
绝缘电阻/介电强度试验
元器件及辅件质量
输入输出端标志
赚声试验
余镀层质量
首次故障前平均运行时间
每台逆变器应设有标牌，标牌的字连应清晰、整齐，产品标牌应包括以下内容8.1
制造厂名：
产品名称：
产品型号或标记：
产品主要参数；
出厂日期或出厂编号。
变器应果用外包装，并应有防震措施，包装应符合JB4277第3章的要求，包装箱内应随带以下文件：
产品合格证：；Www.bzxZ.net
产品使用说明书；
装箱单；
各附件清单。
8.3逆变器运输时应有遮蓬，运输过程中不应有剧烈震动、撞击和倒置。8.4逆变器应贮存在通风、无腐蚀性气体、无导电尘埃的库房内。9
质量保证期
在用户遵守产品的安装、使用规定的条件下，白购货日起12个月内，产品因制造质量不良面不能正常工作时，制造厂应免费为用户修理或更换。5
JB/T7143.1-93
附加说明：
本标准由机被工业部呼和浩特畜牧机械研究所提出并归口。本标准由呼和浩特畜牧机械研究所负责起草。本标准主要起草人李患。
