【机械行业标准(JB)】 风力发电机组用逆变器 试验方法

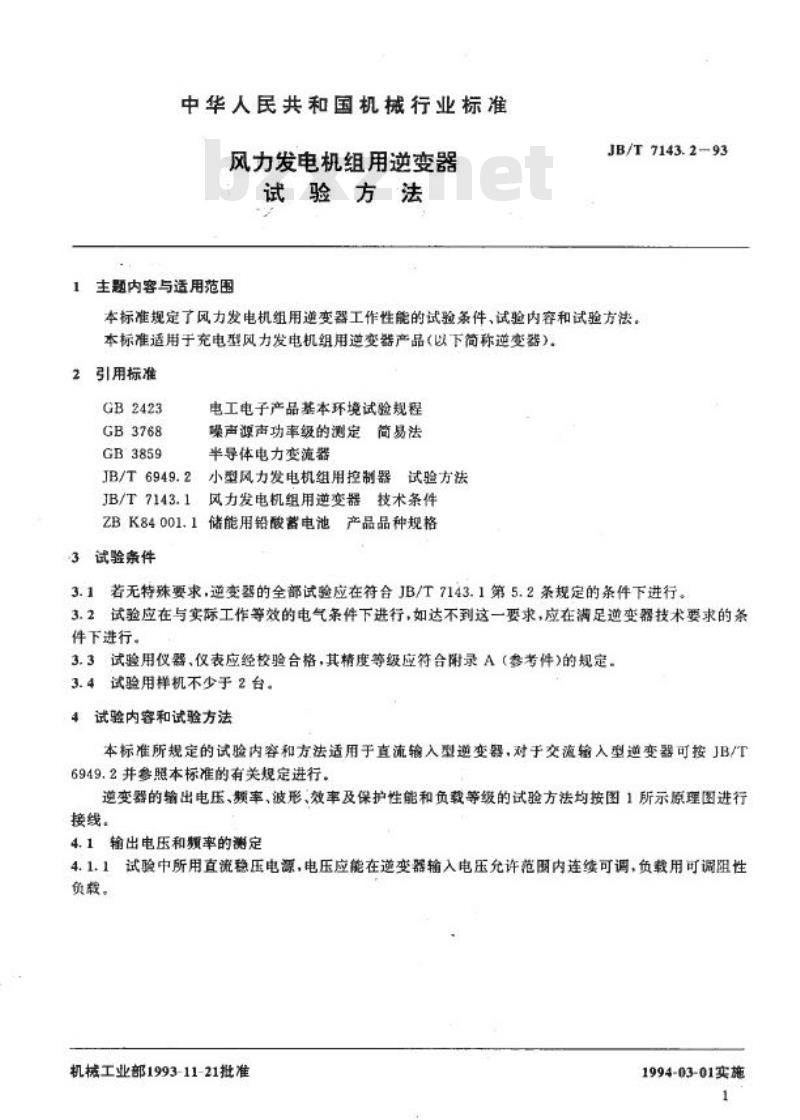

中华人民共和国机械行业标准 JB/T 7143.2-93 风力发电机组用逆变器 试验方法 1993-11-21发布，1994-03-01实施。本标准规定了风力发电机组用逆变器工作性能的试验条件、试验内容和试验方法，适用于充电型风力发电机组用逆变器产品（以下简称逆变器）。 1 范围 本标准适用于风力发电机组用逆变器的工作性能试验，主要包括逆变器的输出电压、频率、波形、效率、保护性能及负载等级等试验方法。 2 规范性引用文件 本标准引用以下文件： GB2423、GB3768、GB3859、电工电子产品基本环境试验规程、躁声源声功率级的测定简易法、半导体电力变流器、JB/T6949.2 小型风力发电机组用控制器试验方法、JB/T7143.1 风力发电机组用逆变器技术条件。 3 试验条件 3.1 若无特殊要求，逆变器的全部试验应在符合JB/T7143.1第5.2条规定的条件下进行。 3.2 试验应在与实际工作等效的电气条件下进行，若达不到此要求，应在满足逆变器技术要求的条件下进行。 3.3 试验用仪器、仪表应经校验合格，其精度等级应符合附录A（参考件）的规定。 3.4 试验用样机不少于2台。 4 试验内容和试验方法 本标准所规定的试验内容和方法适用于直流输入型逆变器，对于交流输入型逆变器可按JB/T6949.2并参照本标准的有关规定进行。逆变器的输出电压、频率、波形、效率及保护性能和负载等级的试验方法均按图1所示原理图进行接线。 4.1 输出电压和频率的测定 4.1.1 试验中所用直流稳压电源，电压应能在逆变器输入电压允许范围内连续可调，负载使用可调阻性负载。 4.1.2 试验按下述步骤进行： - 将直流稳压电源输出电压调整至逆变器输入电压的额定电压值； - 调整负载电阻使逆变器的输出功率为额定功率； - 缓慢调整直流稳压电源，使其电压值在额定电压的85%~120%范围内变化； - 测量其输出电压、频率，共测量3次，取算术平均值。 4.2 输出波形的测定 试验按下述步骤进行： - 将直流稳压电源输出电压调整至逆变器输入电压额定值； - 调整负载电阻使逆变器输出功率为额定功率； - 使用示波器探头接至逆变器输出端，观测其输出波形。 4.3 效率的测定 试验按下述步骤进行： - 将直流稳压电源输出电压调整至逆变器输入电压额定值； - 调整负载电阻使逆变器输出功率为额定功率； - 测量其输入直流电压、直流电流、输出交流电压、交流电流，连续测量3次。 4.4 温升试验 4.4.1 试验可以与效率测试同时进行。 4.4.2 试验按下述步骤进行： - 在额定负载下逆变器连续工作2小时以上后，测量其温升； - 用半导体点温计测量晶阐管、硅整流器等元器件的最热点温度； - 用电阻法测量变压器和电抗器的温升。 4.5 保护性能试验 4.5.1 短路保护试验：将负载短路，测量短路保护系统动作时间。 4.5.2 欠压保护试验：当输入直流电压降到额定电压的85%以下时，观测逆变器的保护装置是否可靠。 4.5.3 输入电源反接保护：将输入直流电压正负极反接，观测逆变器防护措施是否可靠。 4.6 负载等级试验 按JB/T7143.1第5.9条规定进行试验，观察不同负载情况下是否能正常工作。 4.7 振动和自由跌落试验 振动试验和自由跌落试验按GB2423.10和GB2423.12进行。
