本标准规定了工程机械门锁的型式和基本参数。 本标准主要适用于工程机械司机室门门锁。 JB/T 7147-1993 工程机械 门锁型式和基本参数 JB/T7147-1993 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

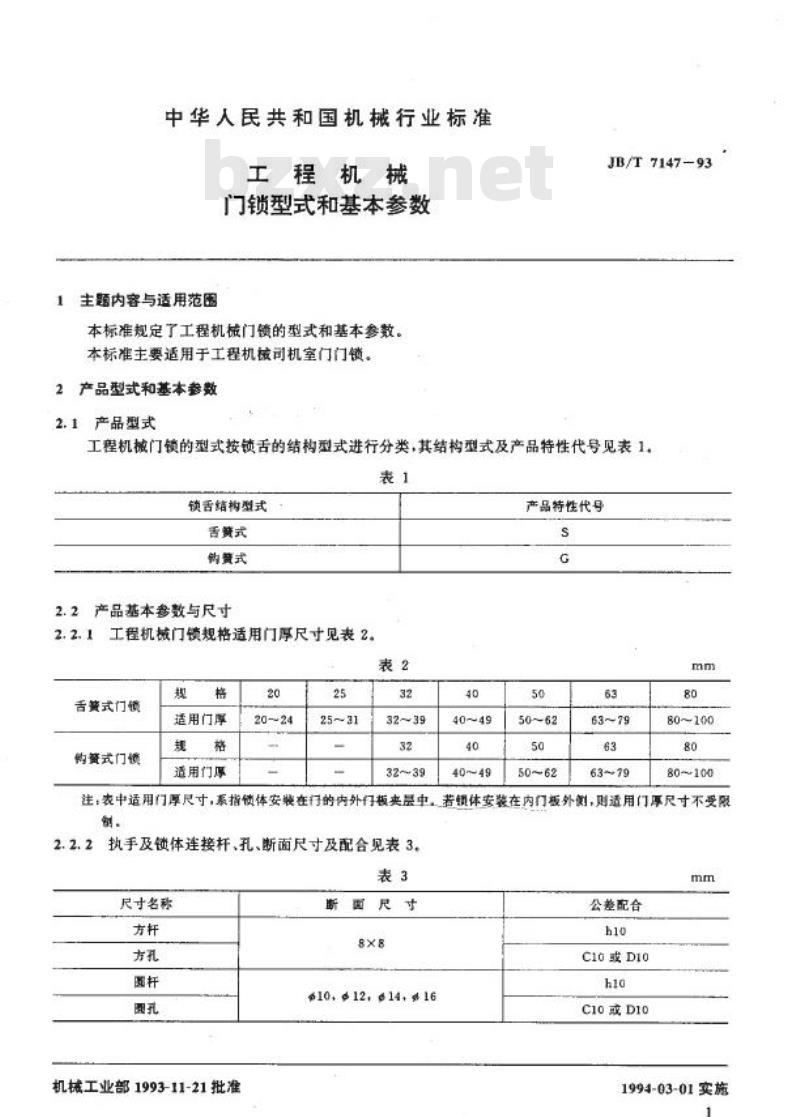

P97
JB
中华人民共和国机械行业标准
JB/T7147-93
工程机械
门锁型式和基本参数
1993-11-21发布
中华人民共和国机械工业部
发布
1994-03-01实施
中华人民共和国机械行业标
工程机械
门锁型式和基本参数
主题内容与适用范围
本标准规定了工程机械门锁的型式和基本参数。本标准主要适用于工程机核司机室门门锁。2产品型式和基本参数
2.1产品型式
JB/T7147-93
工程机械门锁的型式按锁舌的结构型式进行分类,其结构型式及产品特性代号见表1,表1
锁香结构型式
香黄式wwW.bzxz.Net
约黄式
2.2产品基本参数与尺寸
工程机械门锁规格适用门厚尺寸见表2。2. 2. 1
舌簧式门锁
购黄式门锁
规
格
适用门厚
格
适用门厚
20
20~24
25
2531
表2
32
3239
32
32~39
40
40~49
40
40~49
产品特性代号
s
G
mm
50
50~62
50
50~62
63
63~79
63
63~79
80
80~100
80
80~100
注:表中适用门厚尺寸,系指债体安装在门的内外门板夹层中,若锁体安装在内门板外划,则适用门厚尺寸不受限制
执手及锁体连接杆、孔、断面尺寸及配合见表3。2.2.2
表3
尺寸名称
方杆
方孔
杆
圆孔
机械工业部1993-11-21批准
面尺寸
断
8x8
#10+12.14,#16
公差配合
h10
C10或D10
h10
C10或D10
mm
1994-03-01实施
1

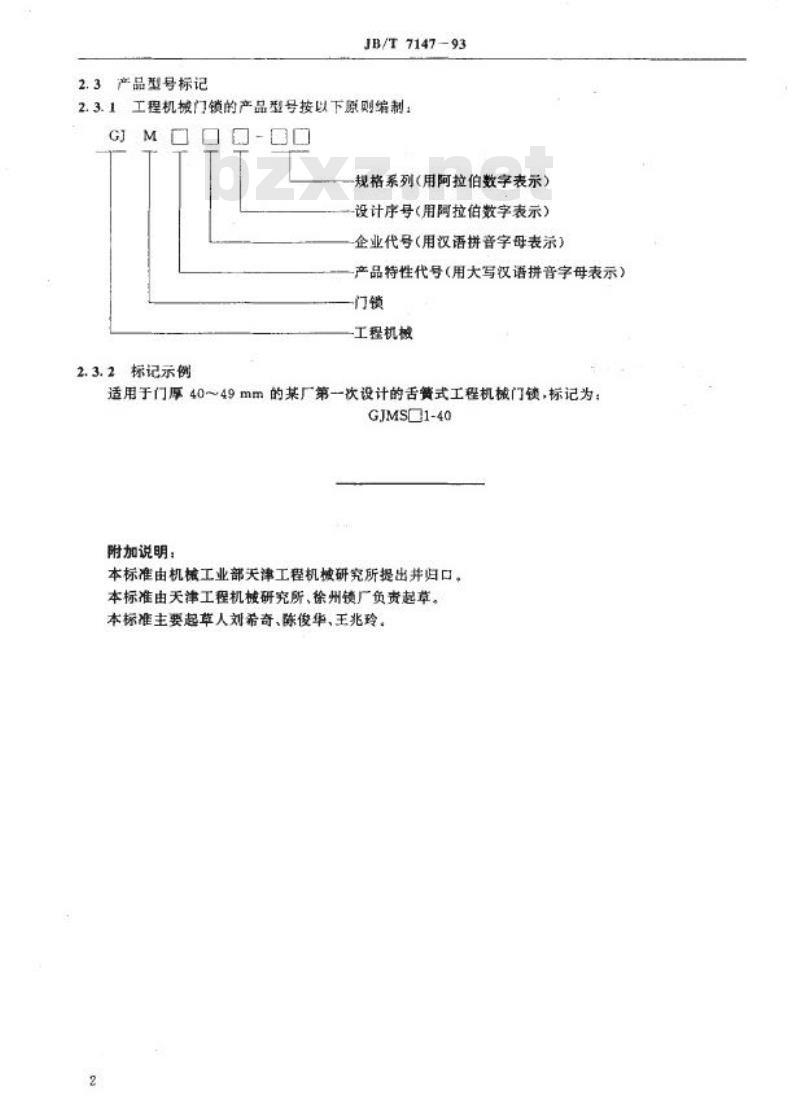

2.3产品型号标记
JB/T 714793
2.3.1工程机械门锁的产品型号按以下原则缩制:GJM
口口00口
规格系列(用阿拉伯数字表示)-设计序号(用阿拉伯数字表示)
企业代号(用汉语拼音字母表示)-产品特性代号(用大写汉语拼音字母表示)一门锁
工程机械
2.3.2标记示例
适用于门厚40~49mm的某厂第一次设计的舌簧式工程机械门锁,标记为GJMS1-40
附加说明:
本标准由机械工业部天津工程机械研究所提出并归口。本标准由天津工程机械研究所、徐州锁厂负责起草。本标准主要起草人刘希奇、陈俊华、王兆玲。2
