- JB/T 7151-1993 履带式推土机 松土作业试验方法
【机械行业标准(JB)】 履带式推土机 松土作业试验方法
本网站 发布时间:
1993-11-21 16:00:00
- JB/T7151-1993
- 已作废
标准号:
JB/T 7151-1993
标准名称:
履带式推土机 松土作业试验方法
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1993-11-21 -
实施日期:
1994-03-01 -
作废日期:
2008-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
替代情况:
被JB/T 7151-2007替代
标准简介/下载
点击下载
标准简介:
本标准规定了履带式推土机松土作业的试验场地、试验方法和试验结果等。 JB/T 7151-1993 履带式推土机 松土作业试验方法 JB/T7151-1993 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

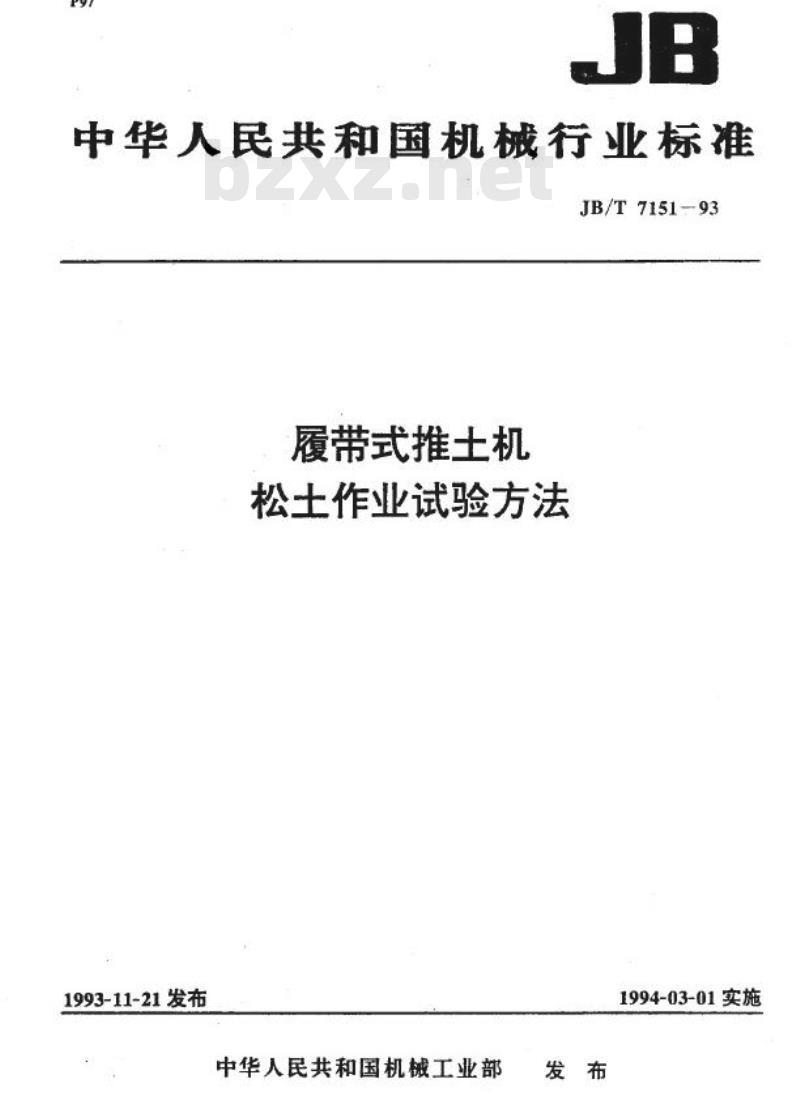

P97
JB
中华人民共和国机械行业标准
JB/T7151-93
履带式推土机
松土作业试验方法
1993-11-21发布
中华人民共和国机械工业部
发布
1994-03-01实施

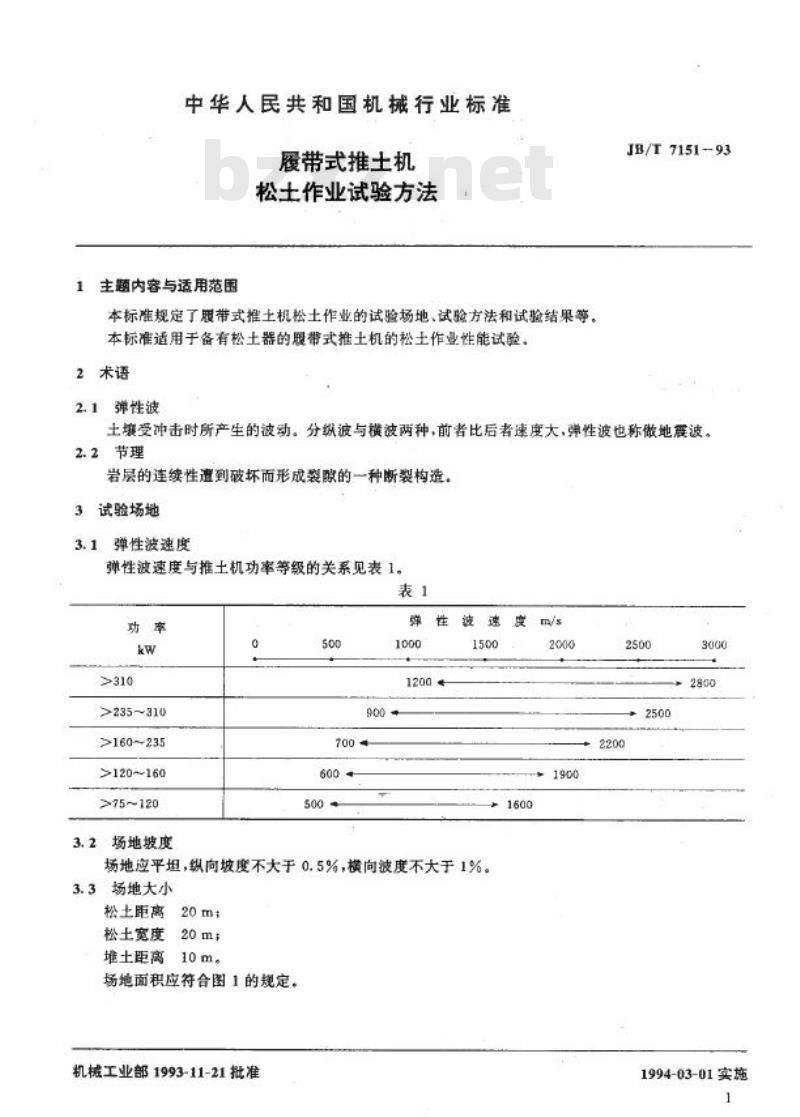

中华人民共和国机械行业标准
履带式推土机
松土作业试验方法
主题内容与适用范围
本标准规定了履带式推土机松土作业的试验场地、试验方法和试验结果等。本标准适用于备有松土器的履带式推土机的松土作业性能试验。2术语
2.1弹性波
JB/T7151-93
土壤受冲击时所产生的波动。分纵波与横波两种,前者比后者速度大,弹性波也称做地震波。2.2节理
岩层的连续性遣到破坏而形成裂隙的一种断裂构造。试验场地
3
3.1弹性波速度
弹性波速度与推土机功率等级的关系见表1。表1
功率
kw
>310
>235~310
>160~235
>120~160
>75~120
3.2场地坡度
0
500
弹性
波速
1000
12004
900
700
600
500 *
1500
度
m/s
2000
1900
1600
场地应平坦,纵向坡度不大于0.5%,横向波度不大于1%。3.3场地大小
520m;
松土距离
20ms
松土宽度
堆土距离
10m。
场地面积应符合图1的规定。
机械工业部1993-11-21批准
2500
2500
2200
3000
2800
1994-03-01实施
1

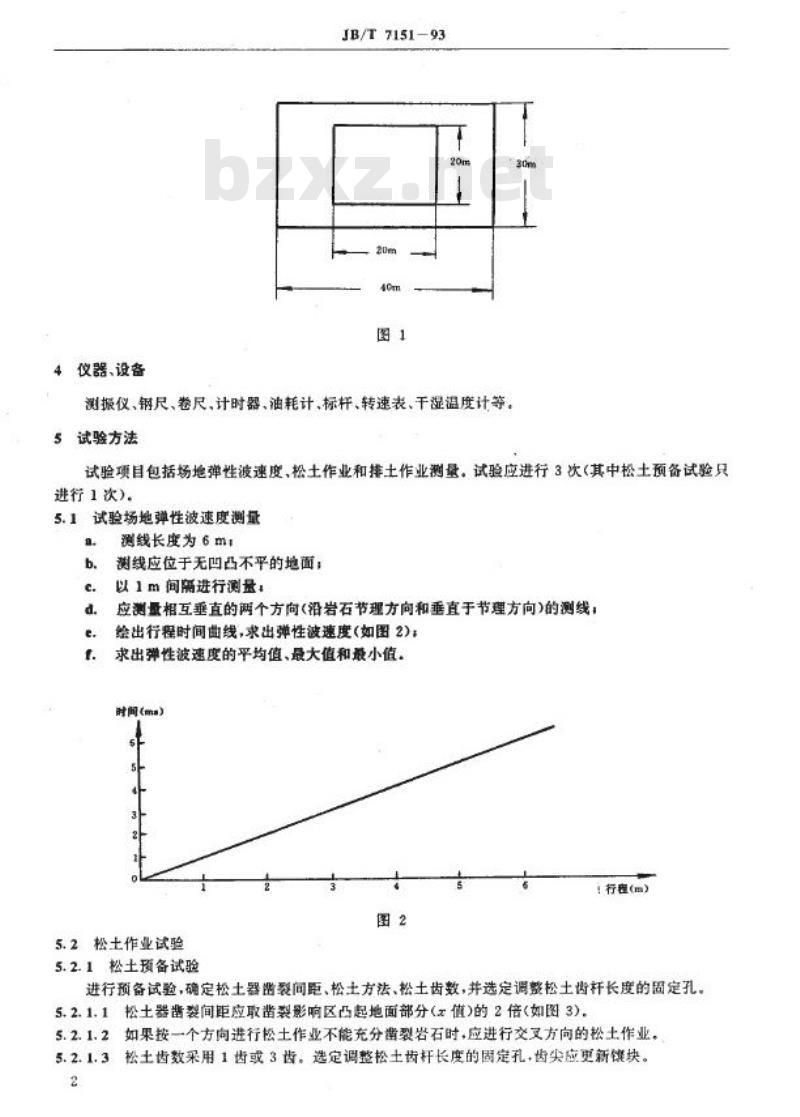

4仪器、设备
JB/T715193
20m
40m
图1
测振仪、钢尺、卷尺、计时器、油耗计、标杆、转速表、干湿温度计等。5试验方法
试验项目包括场地弹性波速度,松土作业和排土作业测量。试验应进行3次(其中松土预备试验只进行1次)。
5.1试验场地弹性波速度测量
a
b.
c.
d.
e.
f.
测线长度为6m:
测线应位于无凹凸不平的地面;以1m间隔进行测量:
应测量相互垂直的两个方向(沿岩石节理方向和垂直于节理方向)的测线:绘出行程时间曲线,求出弹性波速度(如图2);求出弹性波速度的平均值、最大值和最小值。时间(ma)
行程(m)
图2
5.2松土作业试验
5.2.1松土预备试验

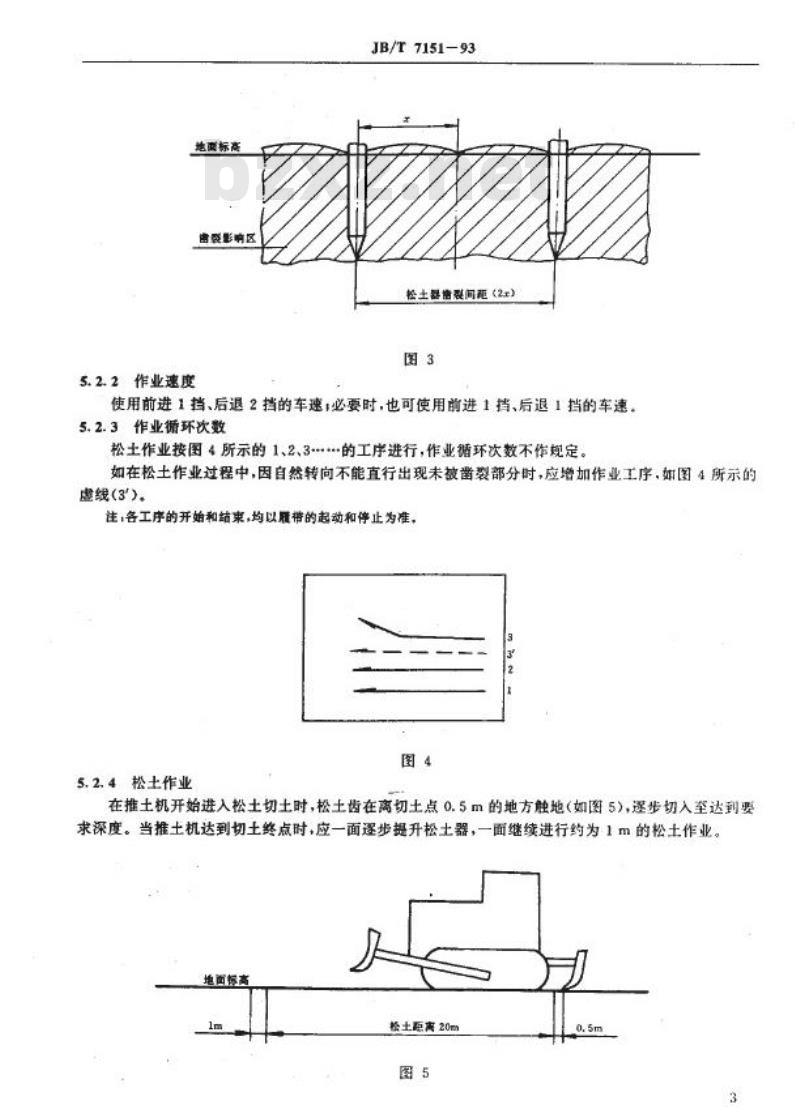

进行预备试验,确定松土器凿裂间距、松土方法、松土齿数,并选定调整松土齿杆长度的固定孔,5.2.1.1松土器凿裂间距应取凿裂影响区凸起地面部分(z值)的2倍(如图3)。5.2.1.2如果按一个方向进行松土作业不能充分凿裂岩石时应进行交叉方向的松土作业。5.2.1.3松土齿数采用1齿或3齿。选定调整松土齿杆长度的固定孔,齿尖应更新键块。2
地面标高
由聚影响区
5.2.2作业速度
JB/T7151-93
松土器售数间范(2z)
图3
使用前进1挡、后退2挡的车速;必要时,也可使用前进1措、后退1挡的车速。5.2.3作业循环次数
松土作业接图4所示的1、2、3..的工序进行,作业循环次数不作规定如在松土作业过程中,固自然转向不能直行出现未被凿裂部分时,应增加作业工序,如图4所示的虚线(3')
注各工序的开始和结束,均以履带的起动和停止为准,图4
5.2.4松土作业
在推土机开始进入松土切土时,松土齿在离切土点0.5m的地方触地(如图5),遥步切入至达到要求深度。当推土机达到切土终点时,应一面遥步提升松土器,色面标商
检土臣离20m
图5

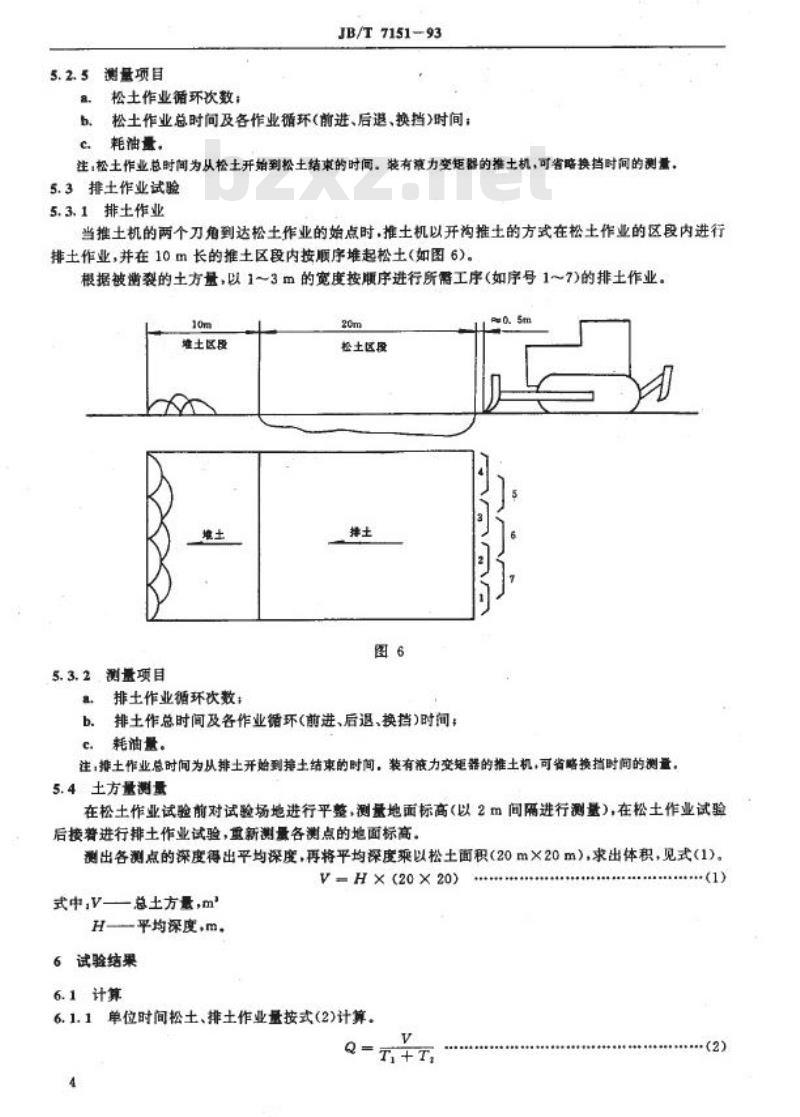

一面继续进行约为1m的松土作业。5.2.5测量项目
a.
松土作业循环次数:
JB/T 715193
b、松土作业总时间及各作业循环(前进、后退、换挡)时间:c.耗油量,
注:松土作业总时间为从松土开始到松土结束的时间。装有衰力变矩器的推土机,可省略换档时间的测量,5.3排土作业试验
5.3.1排土作业
当推土机的两个刀角到达松土作业的始点时,推土机以开沟推土的方式在松土作业的区段内进行排土作业,并在10m长的推土区段内按顺序堆起松土(如图6)。根据被凿裂的土方量,以1~3m的宽度按顺序进行所需工序(如序号1~7)的排土作业。10m
淮土区段
5.3.2.测量项目
a.
排土作业循环次数:
20m
松土区段
排土bzxz.net
图6
b.排土作总时间及各作业错环(前进、后退、换挡)时间:0.5n
c.耗油量。
注;排土作业总时间为从排土开始到排土结束的时间,装有液力变矩器的推土机,可省略换挡时间的测量。5.4土方量测量
在松土作业试验前对试验场地进行平整,测量地面标高(以2m间隔进行测量),在松土作业试验后接着进行排土作业试验,重新测各测点的地面标高。测出各测点的深度得出平均深度,再将平均深度乘以松土面积(20m×20m),求出体积,见式(1)。V-HX(20X20)
式中,V—总土方量,m
H—平均深度,m.
6试验结果
6.1计算
6.1.1单位时间松土、排土作业量按式(2)计算。Q
Ti+T
(1)
*(2)
JB/T7151-93
单位时间松土、排土作业量,m*/h:式中,Q…
T,-
T.
松土作业总时间,h;
排土作业总时间,h。
6.1.2单位时间检土、排土作业耗油量按式(3)计算L+L
L
T.+T
式中L单位时间松土、排土作业耗油量.L/h;L,松土作业耗油量,L:
L,—排土作业耗油量,L。
6.2试验报告
将试验结果(3次试验的平均值)填入松土作业试验报告(见表2)中。表2松土作业试验报告
推土机型号或出厂编号
推土板型式
变矩器失速时发动机转速
最高空载转流
松土齿数
测
弹性波速度
精环时间
松土作业
排土作业
循环时间
项
目
平均
最大
最小
换前进挡
前
进
换后巡档
后
退
总额环时间
循环次数
作业总时间T
耗油量L
单位时间耗油量
单位时间作业量
单位燃料作业量
换前进挡
进
换后退挡
后邀
总循环时间
试验地点
试验日期
风
I/min
驾驶员
t/min
试验员
单
检
m/s
次
1
L/h
m*/h
m/L
实
测值
-(3)
5
排土作业
项
籍环次数
作业总时T:
耗油量L
单位时间耗油量
单位时间作业量
单位燃料作业量
松土、排土作业总土方盘
作业西积
单位时间松土、排土作业量
单位时间松土、排土作业耗油量齿实综块确损量
附加说明:
JB/T 7151-93
续表2
本标准由机械工业部天津工程机械研究所提出并归口。本标准由关津工程机械研究所负责起草。本标准主要起章人刘敏贤。
单
位
次
h
L
L/h
m*/h
m'/L
m
m
m'/h
L/h
mm
实
值
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
