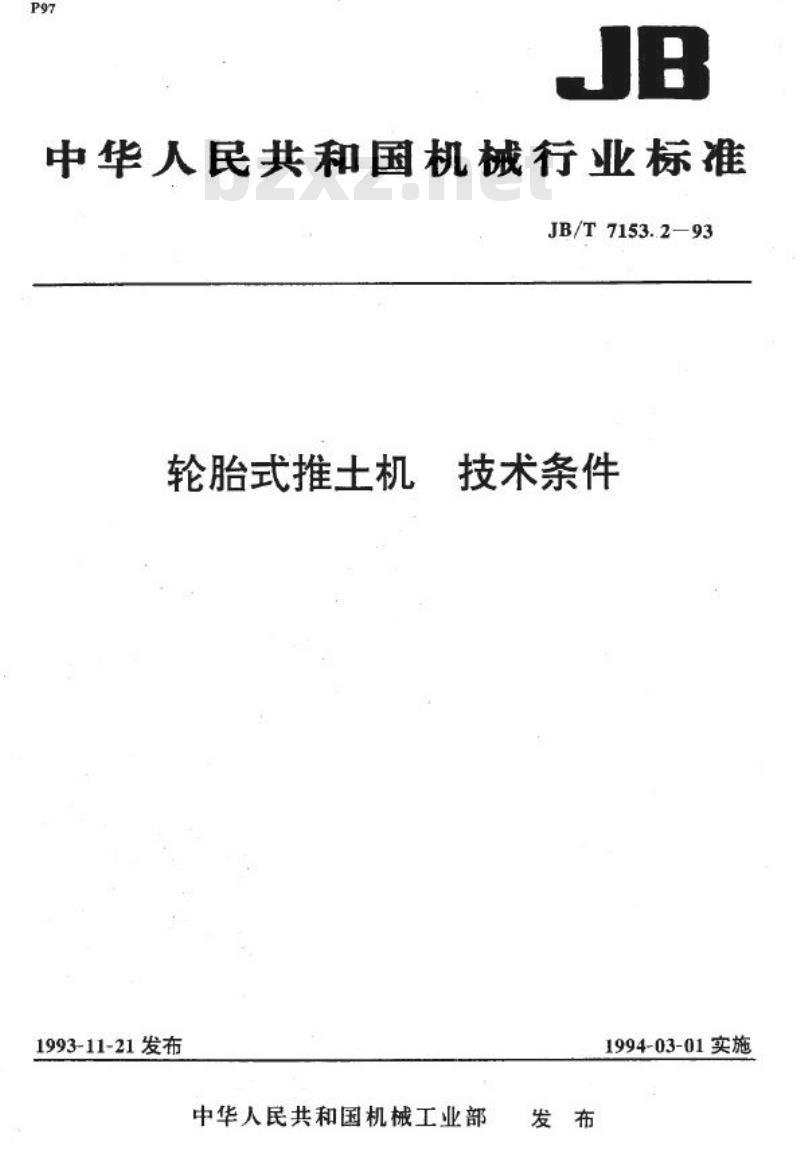

【机械行业标准(JB)】 轮胎式推土机 技术条件

P97
JB
中华人民共和国机械行业标准
JB/T7153.2-93
轮胎式推士机
1993-11-21发布
技术条件
1994-03-01实施
中华人民共和国机械工业部
发布

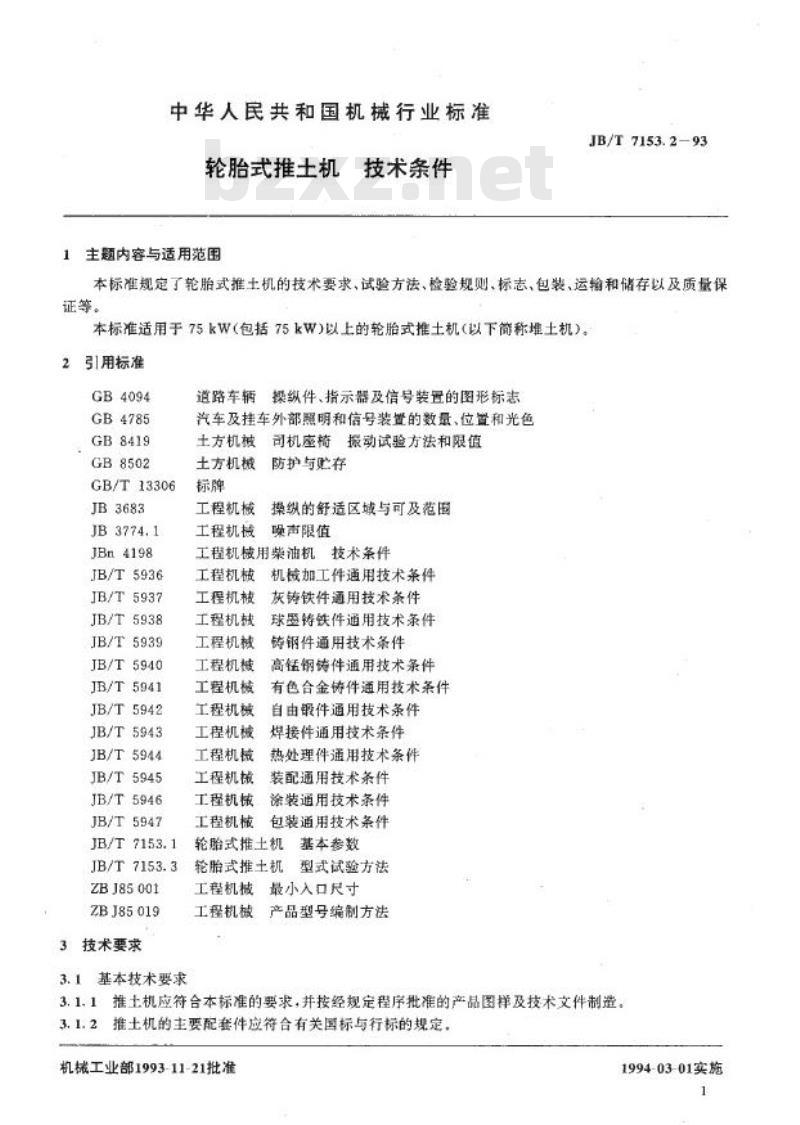

中华人民共和国机械行业标准
轮胎式推士机
1主题内容与适用范围
技术条件
JB/T 7153.293
本标准规定了轮胎式推土机的技术要求、试验方法、检验规则、标志、包装、运输和储存以及质量保证等。
本标准适用于75kW(包括75kW)以上的轮胎式推土机(以下简称堆土机)。2引用标准
GB4094
GB4785
GB 8419
GB8502
GB/T13306
JB3683
JB3774.1
JBn4198
JB/T5936
JB/T5937
JB/T5938
JB/T5939
JB/T5940
JB/T5941
JB/T5942
JB/T5943
JB/T5944
JB/T5945
JB/T5946
JB/T5947
JB/T7153.1
JB/T7153.3
ZBJ85001
ZBJ85019
3技术要求
3.1基本技术要求
道路车辆操纵件、指示器及信号装置的图形标表汽车及挂车外部照明和信号装置的数量、位置和光色土方机械司机座椅振动试验方法和限值土方机械
防护与贮存
标牌
工程机械
工程机械
操纵的舒适区域与可及范围
噪声限值
工程机用柴油机技术条件
工程机械
工程机被
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
机械加工件通用技术条件
灰铸铁件通用技术条件
球墨铸铁件通用技术条件
转钢件通用技术条件
高锰钢铸件通用技术条件
有色合金铸件通用技术条件
自由锻件通用技术条件
焊接件通用技术条件
热处理件通用技术条件
装配通用技术条件
涂装通用技术条件
包装通用技术条件
轮胎式推土机
轮胎式推土机
工程机械
工程机械
基本参数
型式试验方法
最小入口尺寸
产品型号编制方法
3.1.1推土机应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。3.1.2推土机的主要配套件应符合有关国标与行标的规定。机械工业部1993-11-21批准
1994-03-01实施
1
JB/T 7153.293

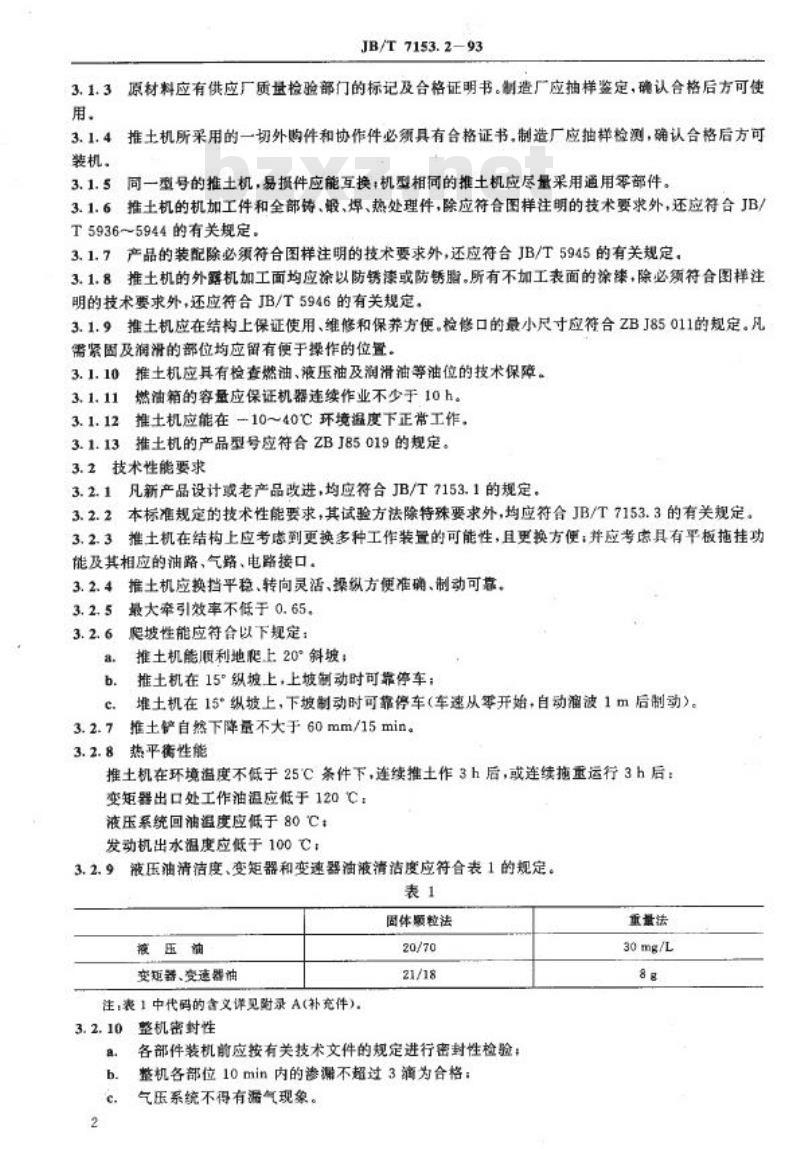

3.1.3原材料应有供应厂质盘检验部门的标记及合格证明书。制造厂应抽样鉴定，确认合格后方可使用。
3.1.4推土机所采用的一切外购件和协作件必须具有合格证书，制造厂应抽样检测，确认合格后方可装机。
3.1.5同一型号的推土机，易损件应能互换，机型相同的推土机应尽量采用通用零部件。3.1.6推土机的机加工件和全部铸、锻、焊、热处理件，除应符合图样注明的技术要求外，还应符合JB/T5936~5944的有关规定，
3.1.7产品的装配除必须符合图样注明的技术要求外，还应符合JB/T5945的有关规定。3.1.8推土机的外露机加工面均应涂以防锈漆或防锈脂。所有不加工表面的涂滦，除必须符合图样注明的技术要求外，还应符合JB/T5946的有关规定。3.1.9推土机应在结构上保证使用、维修和保养方便。检修口的最小尺寸应符合ZBJ85011的规定。凡需紧围及润滑的部位均应留有便于操作的位置。3.1.10推土机应其有检查燃油、液压油及润滑油等油位的技术保障。3.1.11
燃油箱的容量应保证机器连续作业不少于10h。推土机应能在10～40℃环境温度下正常工作，3.1.12
3.1.13
推土机的产品型号应符合ZBJ85019的规定。3.2技术性能要求
3.2.1凡新产品设计或老产品改进，均应符合JB/T7153.1的规定，3.2.2本标准规定的技术性能要求，其试验方法除特殊要求外，均应符合JB/T7153.3的有关规定。3.2.3推土机在结构上应考虑到更换多种工作装置的可能性，且更换方便；并应考虑具有平板拖挂功能及其相应的油路、气路、电路接口。3.2.4推土机应换挡平稳、转向灵活、操纵方便准确、制动可靠、3. 2. 5
3.2.6
a.
最大牵引效率不低于0.65。
爬坡性能应符合以下规定：
推土机能顺利地爬上20°斜坡；推土机在15°织坡上，上坡制动时可靠停车；b.
c.
堆土机在15°纵坡上，下坡制动时可靠停车（车速从零开始，自动溜波1m后制动）。推土铲自然下降量不大于60mm/15min。3.2.7
3.2.8热平衡性能
推土机在环境温度不低于25℃条件下，连续推土作3h后，或连续拖重运行3h后：变矩器出口处工作油温应低于120℃：液压系统回油温度应低于80C；
发动机出水温度应低于100：
3.2.9液压油清洁度、变矩器和变速器油液清洁度应符合表1的规定。表1
固体题粒法
液压油
变矩器、变速器油
注：表1中代码的含义详见附录A(补充件)。整机密封性
3.2.10
a.
b.
c.
2
20/70
21/18
各部件装机前应按有关技术文件的规定进行密封性检验；整机各部位10min内的渗漏不超过3滴为合格：气压系统不得有漏气现象。
重量法
30 mg/L
8g
JB/T 7153.2-93

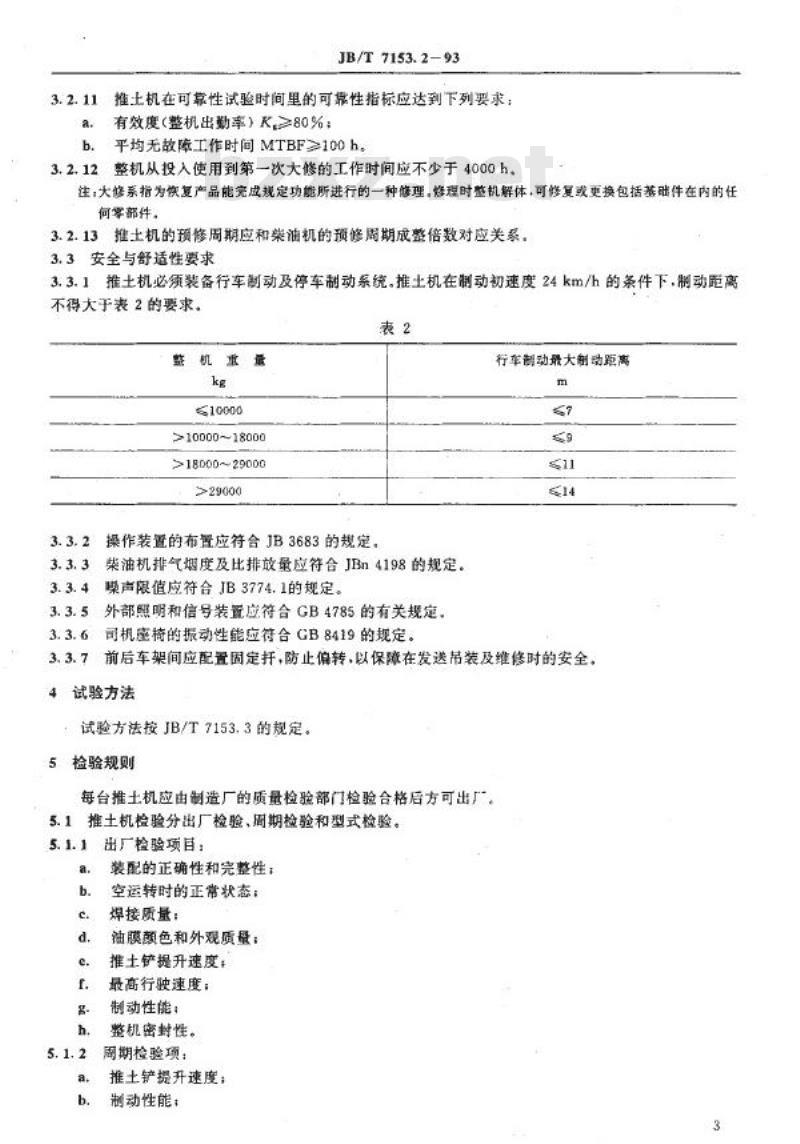

3.2.11推土机在可靠性试验时间里的可靠性指标应达到下列要求：有效度（整机出勤率）K,≥80%；a.
b.
平均无故库工作时间MTBF≥100h。3.2.12整机从投入使用到第一次大修的工作时间应不少于4000h。注；大修系指为恢复产品能完成规定功能所进行的一种修理。燃理时整机解体，可修复或更换包括基础件在内的任何零部件。
3.2.13推土机的预修周期应和案油机的预修周期成整倍数对应关系，3.3安全与舒适性要求
3.3.1推土机必须装备行车制动及停车制动系统。推土机在制动初速度24km/h的条件下.制动距离不得大于表2的要求。
表2
机重量
kg
≤10000
>10000~18000
>18000~29000
>29000
3.3.2操作装置的布置应符合JB3683的规定。3.3.3柴油机排气烟度及比排放量应符合JBn4198的规定。3.3.4噪声限值应符合JB3774.1的规定。3.3.5外部照明和信号装置应符合GB4785的有关规定，3.3.6
3.3.7
司机座椅的振动性能应符合GB8419的规定。行车制动量大制动距高
7
9
14
前后车架间应配置固定托，防止偏转，以保障在发送吊装及维修时的安全。4试验方法
试验方法按JB/T7153.3的规定。5检验规则
每台推土机应由制造厂的质量检验部门检验合格后方可出厂。推土机检验分出厂检验、周期检验和型式检验。5.1
5. 1. 1
a.
b.
c.
d.
e.
f.
g.
h.
5.1.2
a.
b.
出厂检验项目：
装配的正确性和完整性；
空运转时的正常状态：
焊接质量：
油膜颜色和外观质量：免费标准下载网bzxz
推土铲提升连度；
最高行驶速度；
制动性能：
整机密封性。
周期检验项：
推土铲提升速度；
制动性能：
3
d.
8

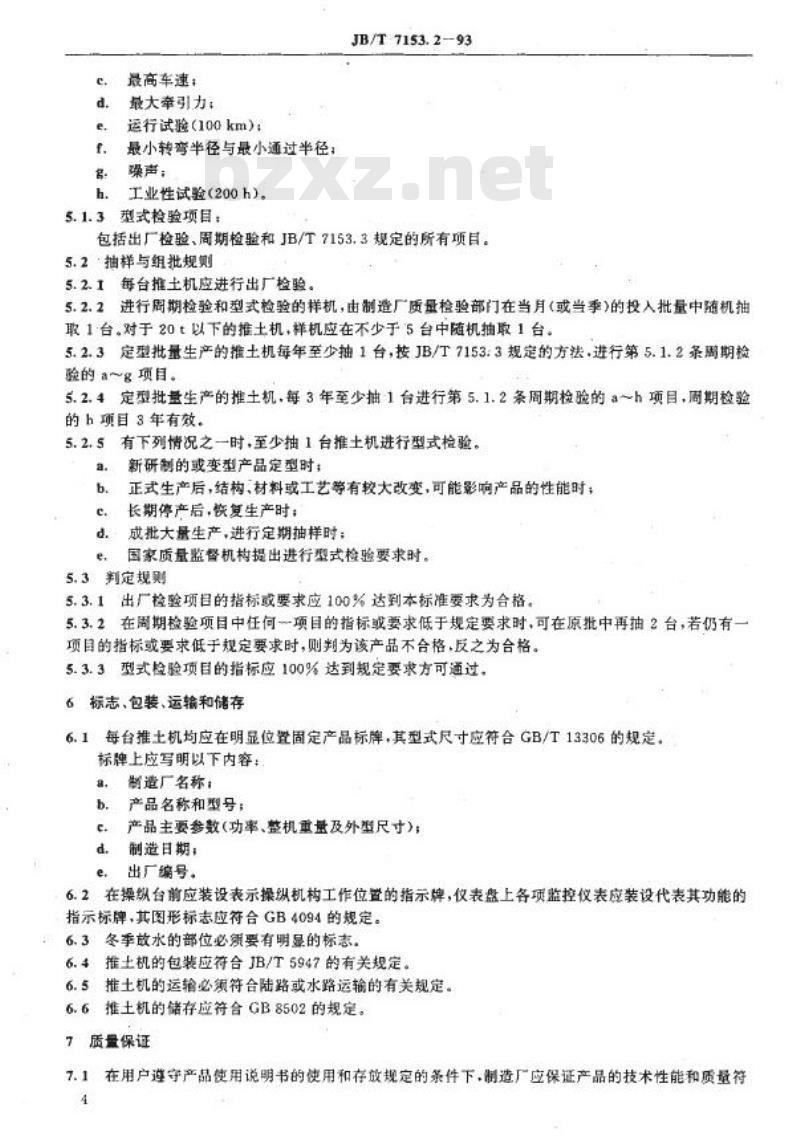

最高车速；
最大牵引力：
运行试验（100km），
最小转弯半径与最小通过半径：噪声：
h.
工业性试验（200h）。
5.1.3型式检验项目：
JB/T-7153.2-93
包括出厂检验、周期检验和JB/T7153.3规定的所有项目。5.2·抽样与组批规则
5.2.1每台推土机应进行出厂检验。5.2.2进行周期检验和型式检验的样机，由制造厂质量检验部门在当月（或当季)的投入批量中随机抽取1台。对于20t以下的推土机，样机应在不少于‘5台中随机抽取1台。5.2.3定型批量生产的推土机每年至少抽1台，按JB/T7153:3规定的方法，进行第5.1.2条周期检验的a～g项目。
5.2.4定型批生产的推土机，每3年至少抽1台进行第5.1.2条周期检验的a～h项目，周期检验的h项目3年有效。
5.2.5
a
6,
c.
有下列情况之一时，至少抽1台推土机进行型式检验。新研制的或变型产品定型时；
正式生产后，结构、材料或工艺等有较大改变，可能影响产品的性能时，长期停产后，恢复生产时：
成批大量生产，进行定期抽样时；d.
国家质量监督机构提出进行型式检验要求时5.3判定规则
5.3.1出厂检验项目的指标或要求应100%达到本标准要求为合格。5.3.2在周期检验项目中任何一项目的指标或要求低于规定要求时，可在原批中再抽2台，若仍有一项目的指标或要求低于规定要求时，则判为该产品不合格，反之为合格。5.3.3型式检验项目的指标应100%达到规定要求方可通过。6
标志、包装、运输和储存
每台推土机均应在明显位置固定产品标牌，其型式尺寸应符合GB/T13306的规定。6.1
标牌上应写明以下内容：
a.
b.
e.
制造厂名称：
产品名称和型号：
产品主要参数(功率、整机重量及外型尺寸)；制造日期；
d.
e.
出厂编号。
6.2在操纵台前应装设表示操纵机构工作位置的指示牌，仪表盘上各项监控仪表应装设代表其功能的指示标牌，其图形标志应符合GB4094的规定。6.3冬季放水的部位必须要有明显的标志。6.4推土机的包装应符合JB/T5947的有关规定。6.5推土机的运输必须符合陆路或水路运输的有关规定。6.6推土机的储存应符合GB8502的规定。7质量保证
7.1在用户逆守产品使用说明书的使用和存放规定的条件下，制造厂应保证产品的技术性能和质量符4
JB/T7153.2—93
合技术文件与本标准的规定，并在产品出厂文件中规定保修细则.在保修期内实行免费修理或更换。7.2保修期限从制造厂发货之日起6个月为限，JB/T 7153.2-93
附录A
液压油清洁度等级
(补充件）
A1液压油清洁度等级用两个区间号通过一斜线写在一起的代码表示，第--个区间号表示每100mL液压油中含有大于5μm的微粒数；第二个区间号表示每100mL液压油中含有大于15μm的微粒数，例：清洁度等级代码18/15表示在100mL液压油中含有大于5μm的微粒数在130000～250000之间，含有大于15μm微粒数在16000～32000之间。A2清洁度等级的两个区闻间号所对应的微粒数见表A1。表.A1
每100mL内所含微粒数
大于
2000000
1000000
500000
250000
130000
64000
32000
16000
8000
附加说明：
至
4000000
2000000
1000000
500000
250000
130000
64000
32000
16000
本标准由机械工业部天津工程机被研究所提出并归口，本标准由机被工业部西宁高原工程机械研究所负资起草。本标准主要起草人冯辉生、褚昕、曾中、李青。区间号
22
21
20
19
18
17
16
15
14
