标准简介:
本标准规定了轮胎式推土机型式试验项目及试验方法。 本标准适用于75kW以上轮胎式推土机。 JB/T 7153.3-1993 轮胎式推土机 型式试验方法 JB/T7153.3-1993 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

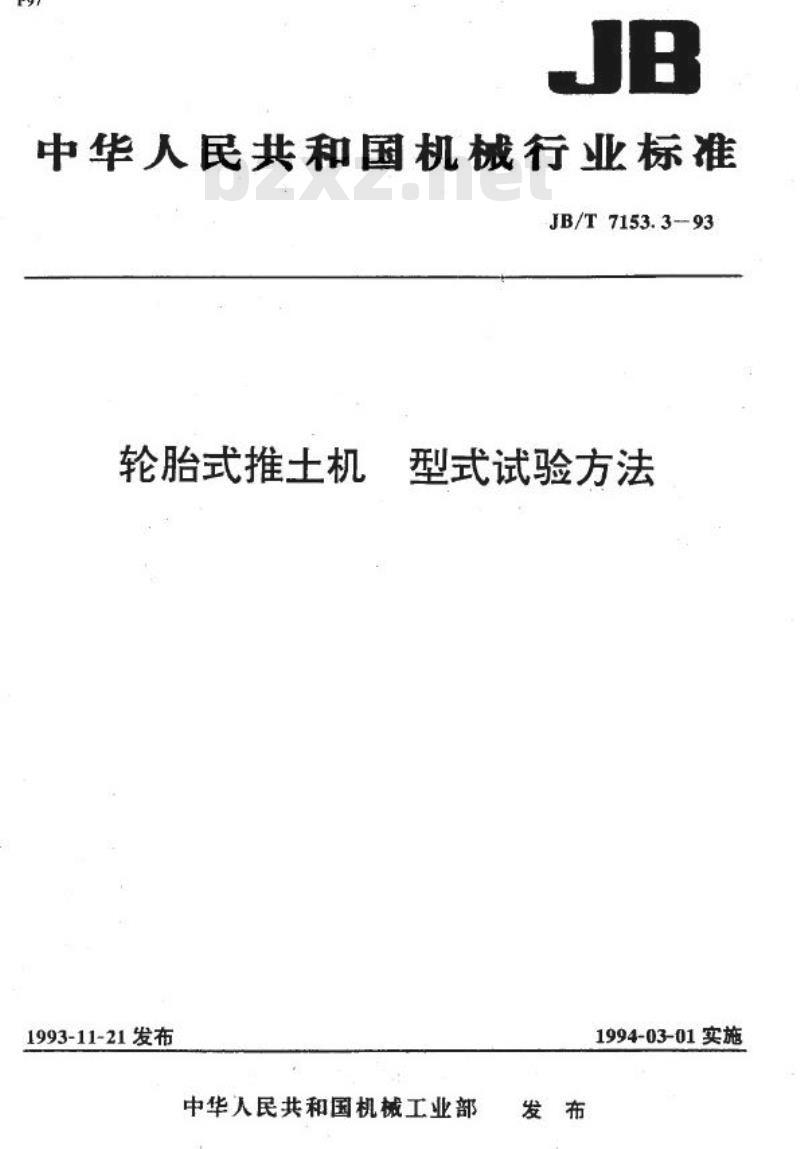

P97
JB
中华人民共和国机械行业标准
JB/T7153.3-93
轮胎式推土机
1993-11-21发布
型式试验方法
1994-03-01实施
中华人民共和国机械工业部
发布
o
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21

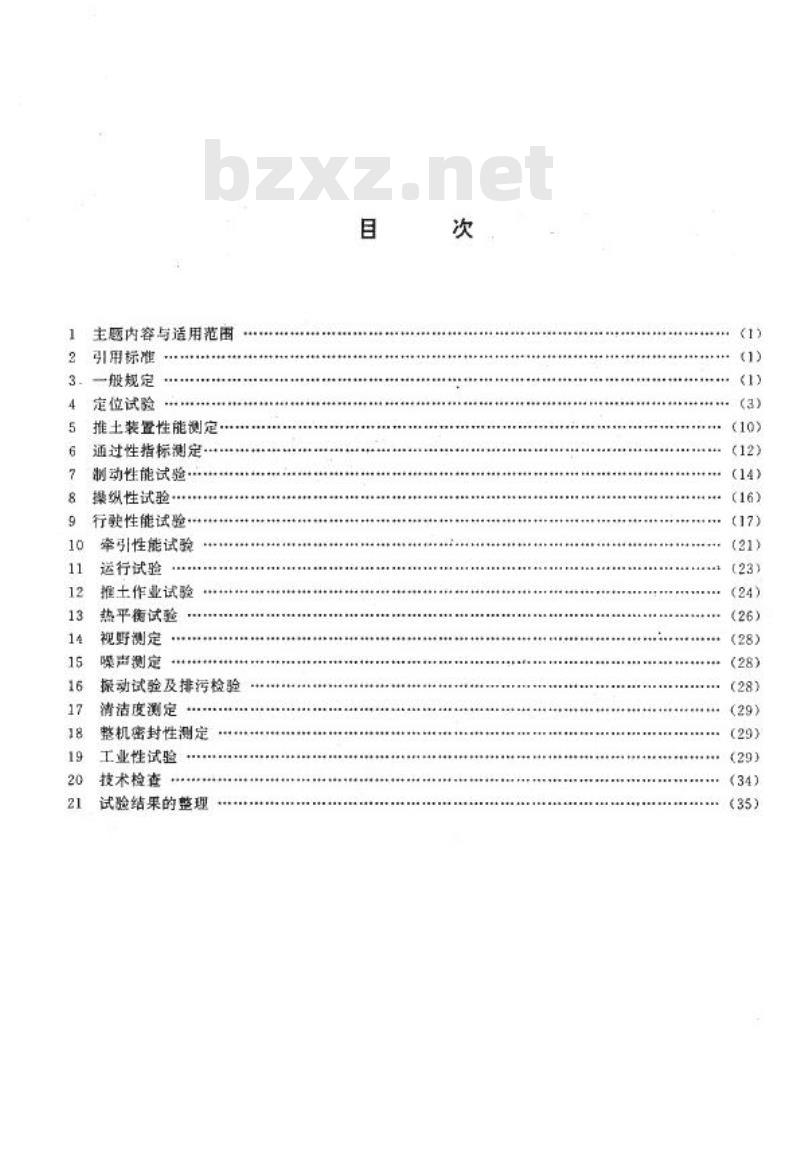

主愿内容与适用范围
引用标准
一般规定
定位试验
推土装置性能测定
通过性指标测定
制动性能试验
操纵性试验·
行驶性能试验
牵引性能试验
运行试验
推土作业试验
热平衡试验
视野测定
噪声测定
探动试验及排污检验
清洁度测定
整机密封性测定
工业性试验
技术检查
试验结果的整理
目
次
(1)
(1)
(1)
(3)
(10)
(12)
(14)
(16)
(17)
(21)
(23)
(24)
(26)
(28)
(28)
(28)
(29)
(29)
(29)
(34)
(35)

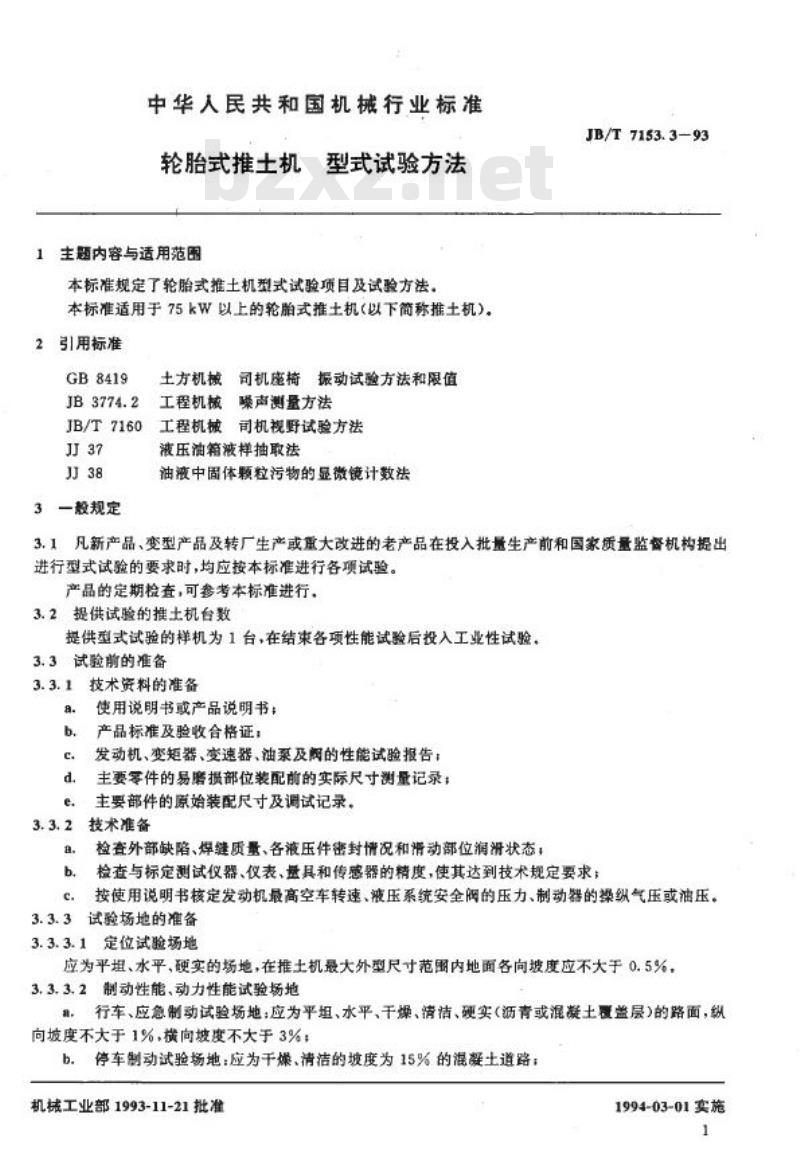

中华人民共和国机械行业标准
型式试验方法
轮胎式推土机
1主题内容与适用范围
本标准规定了轮胎式推土机型式试验项目及试验方法。本标准适用于75kW以上的轮胎式推土机(以下简称推土机)。2引用标准
GB 8419
JB3774.2
土方机械司机鹿椅振动试验方法和限值工程机械噪声测量方法
工程机械司机视野试验方法
JB/T7160
J37
JJ38
3一般规定
液压油箱液样抽取法bZxz.net
油液中固体颗粒污物的显微镜计数法JB/T 7153.3-93
3.1凡新产品、变型产品及转厂生产或重大改进的老产品在投入批量生产前和国家质量监餐机构提出进行型式试验的要求时,均应按本标准进行各项试验。产品的定期检查,可参考本标准进行,3.2提供试验的推土机台数
提供型式试验的样机为1台,在结束各项性能试验后投入工业性试验,3.3试验前的准备
3.3.1技术资料的准备
a.
b.
c.
d.
e.
使用说明书或产品说明书;
产品标准及验收合格证,
发动机、变矩器、变速器、油泵及闷的性能试验报告:主要零件的易磨损部位装配前的实际尺寸测量记录;主要部件的原始装配尺寸及调试记录。3.3.2
技术准备
a.
b.
检查外部缺陷、焊缝质量、各液压件密封情况和滑动部位润滑状态;检查与标定测试仪器、仪表、量具和传感器的精度,使其达到技术规定要求;c
按使用说明书核定发动机最高空车转速、液压系统安全阀的压力、制动器的操纵气压或油压。3.3.3试验场地的准备
3.3.3.1定位试验场地
应为平坦、水平、硬实的场地,在推土机最大外型尺寸范围内地面各向坡度应不大于0.5%。3.3.3.2制动性能、动力性能试验场地a.
行车、应急制动试验场地:应为平坦、水平、干燥、清洁、硬实(沥青或混凝土覆盖层)的路面,纵向坡度不大于1%,横向坡度不大于3%:停车制动试验场地:应为干燥、清洁的坡度为15%的混凝土道路;b.
机械工业部1993-11-21批准
1994-03-01实施
1
JB/T7153.393

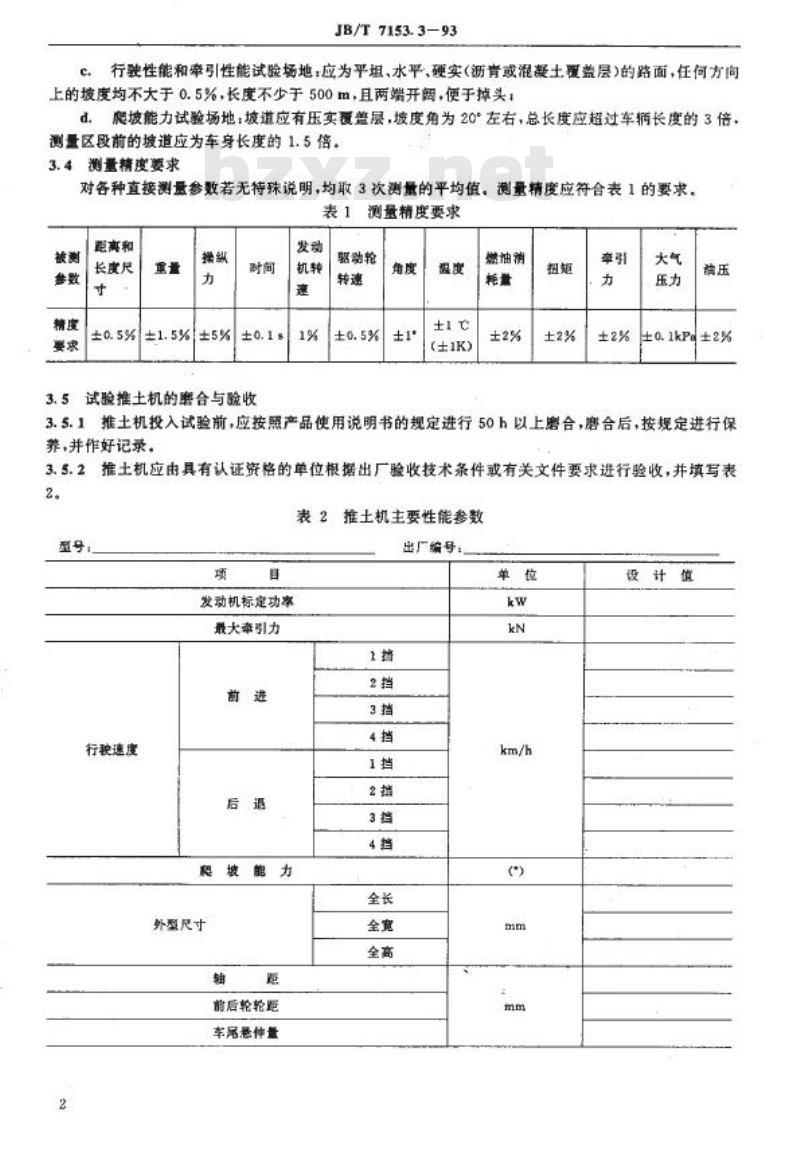

行驶性能和牵引性能试验场地,应为平坦,水平、硬实(沥青或混凝土覆盖层)的路面,任何方向上的坡度均不大于0.5%,长度不少于500m,且两端开阅,便于掉头,d.鹿坡能力试验场地:坡道应有压实覆盖层,坡度角为20°左右,总长度应超过车辆长度的3倍、测量区段前的坡道应为车身长度的1.5倍。3.4测量精度要求
对各种直接测量参数若无特殊说明,均取3次测量的平均值。测量精度应符合表1的要求。
表1
被测
参数
精度
要求
距高和
长度尺
4
重量
操纵
力
±0.5%±1.5%±5%
时间
±0.1s
3.5试验推土机的磨合与验收
发动
机转
速
19%
测量精度要求
驱动轮
转速
±0.5%
角度
±!*
温度
±1c
(±IK)
燃油消
耗量
±2%
粗矩
±2%
牵引
力
±2%
大气
压力
神压
±0.1kp±2%
3.5.1推土机投入试验前,应按照产品使用说明书的规定进行50h以上磨合,磨合后,按规定进行保养,并作好记录。
3.5.2推土机应由具有认证资格的单位根据出厂验收技术条件或有关文件要求进行验收,并填写表2.
表2推土机主要性能参数
型号:
行貌速度
2
项
目
发动机标定功率
最大牵引力
前进
后退
爬坡骼力
外型尺寸
轴
距
前后轮轮距
车品恶伸量
1搭
2挡
3挡
4挡
1档
2
3档
4档
全长
全宽
全高
出厂编号:
单位
kw
kN
km/h
()
mm
mm
设计值
动机
发
液压操纵
装置油系
工作装整
液压系统
推土铲
4定位试验
项
目
高去角
整机最小离地问隙
整机重量
JB/T 7153.3--93

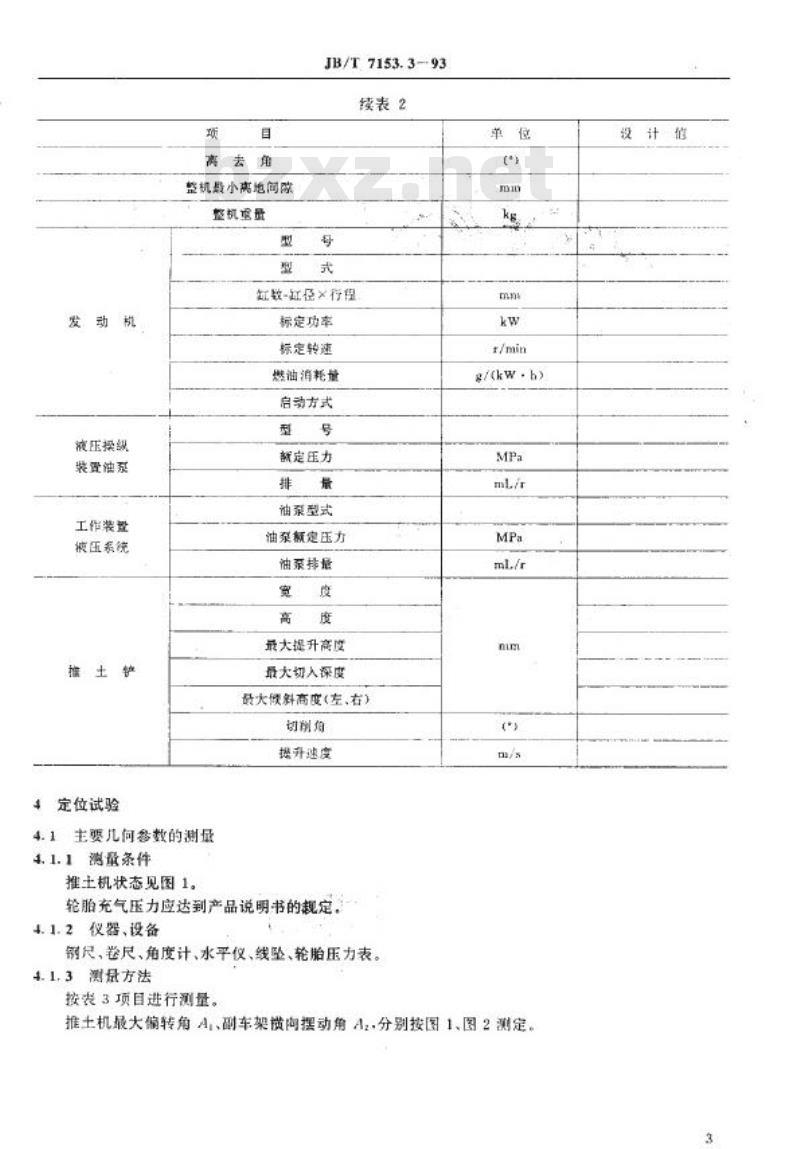

续表2
型号
型
红数-江径×行程
标定功率
标定转速
燃油消耗量
启动方式
型号
额定压力
排量
袖型式
油泵额定压力
油泵排量
宽度
高度
最大提升高度
最大切入深度
最大候斜高度(左,右)
切例组
提升速度
4.1主要儿何参数的测量
4.1.1测量条件
推土机状态见图1。
轮胎充气压力应达到产品说明书的靓定,4.1.2仪器、设备
钢尺、卷尺、角度计、水平仪、线坠、轮胎压力表。4.1.3测量方法
按表3项目进行测量。
单位
()
mm
kg
mn
kw
r/min
g/(kw·h)
MPa
mL/r
MPa
mL/r
num
(*)
m/s
推土机录大篇转角A、副车架横向摆动角A分别按图1、图2测定。设计值
3
4.1.4测量结果
测定结果记表3。
JB/T 7153.3—93
图1整机外型测量图
图2横向摆动角示意图
型号:
气蕴:
轮胎气压,左前
右前
序号
1
2
3
4
5
6
了
00
9
10
11
12
13
14
15
16
17
4.2
外型尺寸
轴
轮
距L
距w,
车体费度W
项
C
JB/T 7153.393
:主要几何参数测量表
表3
出厂编号:
测量地点:
目
整机全长L
整机总高H,
整机宽度WW,
车架钦接点至前桥距离L
车架最大偏转角A
最小离地间原H:
率引钩高度HH,
后悬(车尾悬伸量)L
商去角A
副军架横向摆动角A:
推土铲高度HH,
推土铲最大提升高度HH;
推土铲最大切入深度HH,
推土铲量大倾斜高度HH
推土铲循仰角A.A,
切削角AA
重量的测量
4.2.1测量条件
左
右
全
右
MPa左后
MP右后
单位
mm
)
mm
(*)
mm
(*)
推土机为整机重量,轮胎按产品说明书规定充压。4.2.2仪器、设备
地磅或压力测力计、水平仪,千斤项等,4.2.3测量方法
测量日期:
试验员:
测量值
本标准规定直接测量法和间接测量法,应优先果用直接测量法。4.2.3.1直接测量法
采用一个地磅或压力测力计时.推土机必须位于平台中间(见图3)。备
注
推土铲平放地面
带司机室
推土铲宽度
轮胎外缘
离地面
车用至后桥中心
MPa
MPa
采用儿个地确或压力测力计时,推土机的轮胎应尽可能地放在这些地磅或压力测力计平台中间(见图4)。
5
4.2.3.2间接测量法
JB/T 7153. 3---93
图3
图4
当推土机重量太大或尺寸太大,受配备的仪器限制,不能采用直接测量法时,可以采用间接测量法。推土机应依次逐遥桥置于地磅或压力测力计平台上.面另外的桥则支承在硬平面上。推土机应保持水平(如图5),分别测出推土机前后桥荷重,总重量为两桥测量值之和。图5
当采用几个地磅或压力测力计时,应分别置于轮胎支承中心,同时使推土机保持水平,总重量为四支承点测盘值之和。
4.2.4测量结果
测试结果应为3次测量的算术平均值,即为推土机的整机重量G,记入表4。4.3桥荷分配率
4.3.1测定条件
在推土机为整机重量、车架对直的状态下,将推土板置于运输位置。6
4.3.2仪器、设备
压力或拉力测力计。
4.3.3测试方法
JB/T-7153.3—93
分别测定前后桥及各轮载荷及静力半径。测定时,操织杆放中间位置,车轮松开制动器,若前后桥载荷之和与整机重量有差异时,应以整机重量为准,误差按重量比例由前后桥分担。4.3.4测定结果
测定3次,取平均值记入表4。
表4重量及桥荷分配测定表
型号:
气避:
前桥荷重
kg
·桥荷分配
%
项
目
整机重放kg
后桥荷重kg
C
左
有
后桥
前桥
后轮
轮胎静力率径
mm
前轮
4.4重心位置的测定
测定条件
4. 4. 1
a.
b.
c.
推土机为整机重量:
测叠日期:
测量地点:
左
右
左
右
左
右
推土铲尽量放低到稍离水平基准面处;车架保持对直状态,闭锁。
仪器、设备
4. 4. 2
测
拉力测力计、起重设备、线坠、直角尺、水平仅等。测定方法
4.4.3
4.4.3.1测得各轮静态载荷后按式(1)式(2)计算。水平纵坐标又(见图6)
x=
GR
9.8G
式中:G推土机左、右两后轮总荷重.NL—-推土机轴距,mm;
G—推土机的整机重量,kg.
水平横坐标(见图7)
G
9. 86
量
0.5)W
值
出广编号:
试验员:
备注
(1)
.*(2)
7
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
