- JB/T 7146.1-1993 化油器阀针型材
【机械行业标准(JB)】 化油器阀针型材
本网站 发布时间:
1993-11-21 16:00:00
- JB/T7146.1-1993
- 现行
标准号:
JB/T 7146.1-1993
标准名称:
化油器阀针型材
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
1993-11-21 -
实施日期:
1994-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
本标准规定了化油器阀针型材的技术要求、检验方法、验收规则、贮存、包装、保管与标注。本标准适用于汽油机用化油器进油针阀的的阀针型材。 JB/T 7146.1-1993 化油器阀针型材 JB/T7146.1-1993 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:
J94
JB

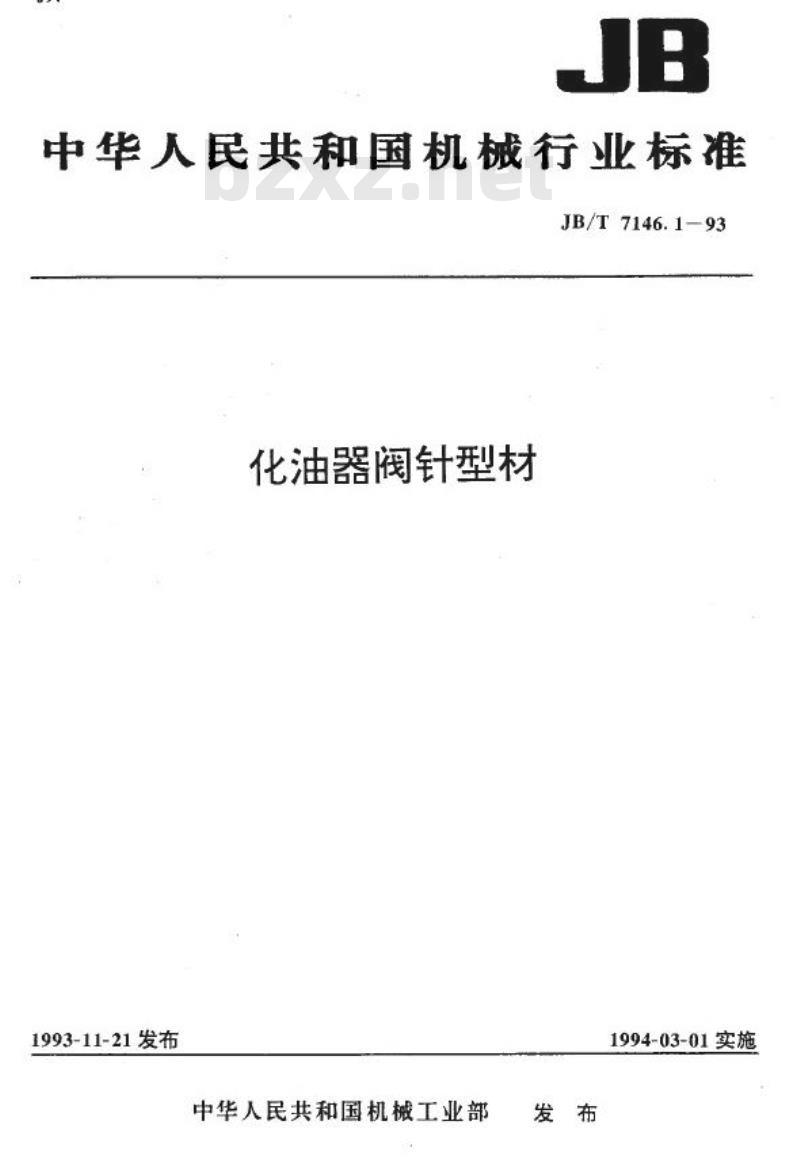

中华人民共和国机械行业标准
JB/T7146.1-93
化油器阀针型材
1993-11-21发布
中华人民共和国机械工业部
发布
1994-03-01实施

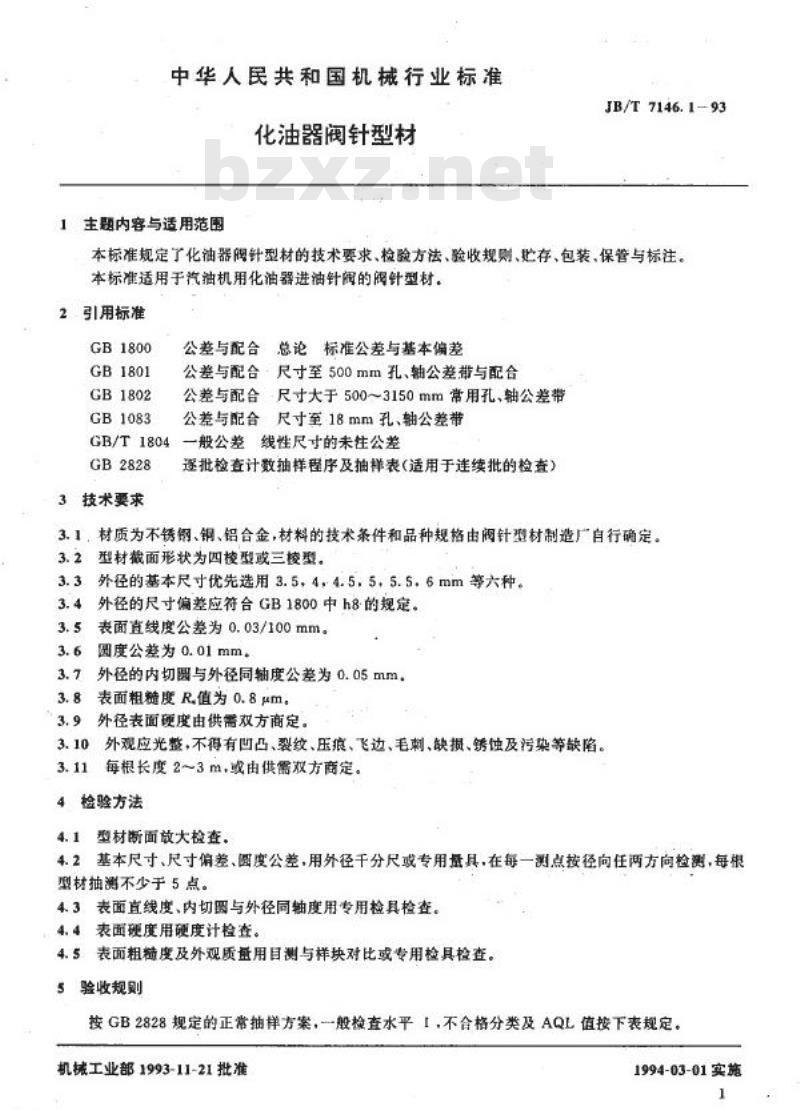

中华人民共和国机械行业标准
化油器阀针型材
1主题内容与适用范围
JB/T 7146.1—93此内容来自标准下载网
本标准规定了化油器阀针型材的技术要求、检验方法、验收规则、贮存、包装、保管与标注。本标准适用于汽油机用化油器进油针阀的阀针型材。2.引用标准
GB1800
GB1801
GB1802
GB1083
GB/T1804
GB2828
3技术要求
公差与配合总论标准公差与基本偏差公差与配合:尺寸至500mm孔、轴公差带与配合公差与配合尺寸大于500~3150mm常用孔、轴公差带公差与配合尺寸至18mm孔、轴公差带一般公差线性尺寸的未往公差
逐批检查计数抽样程序及抽样表(适用于连续批的检查)3.1,材质为不锈钢、铜、铝合金,材料的技术条件和品种规格由阔针型材制造厂自行确定。3.2型材截面形状为四校型或三棱型。3.3外径的基本尺寸优先选用3.5,4,4.5,5,5.5,6mm等六种。3.4外径的尺寸偏差应符合GB1800中h8的规定。表面直线度公差为0.03/100mm。3.5
围度公差为0.01mm。
3.6
外径的内切圆与外径同轴度公差为0.05mm。3.7
3.8表面粗糙度R值为0.8μm。
3.9
3.10
3.11
外径表面硬度由供需双方商定,外观应光整,不得有凹凸、裂纹、压痕、飞边、毛刺、缺损、锈蚀及污染等缺陷。每根长度2~3m,或由供需双方商定。4检验方法
4.1
型材断面放大检查。
4.2基本尺寸、尺寸俏差、圆度公差,用外径千分尺或专用量具,在每一测点按径向任两方向检测,每根型材抽测不少于5点。
4.3表面直线度、内切圆与外径同轴度用专用检具检查。4.4表面硬度用硬度计检查。
4.5表面粗糙度及外观质蛋用目测与样块对比或专用检具检查。5验收规则
按GB2828规定的正常抽样方案,-般检查水平1,不合格分类及AQL值按下表规定。机械工业部1993-11-21批准
1994-03-01实施
1

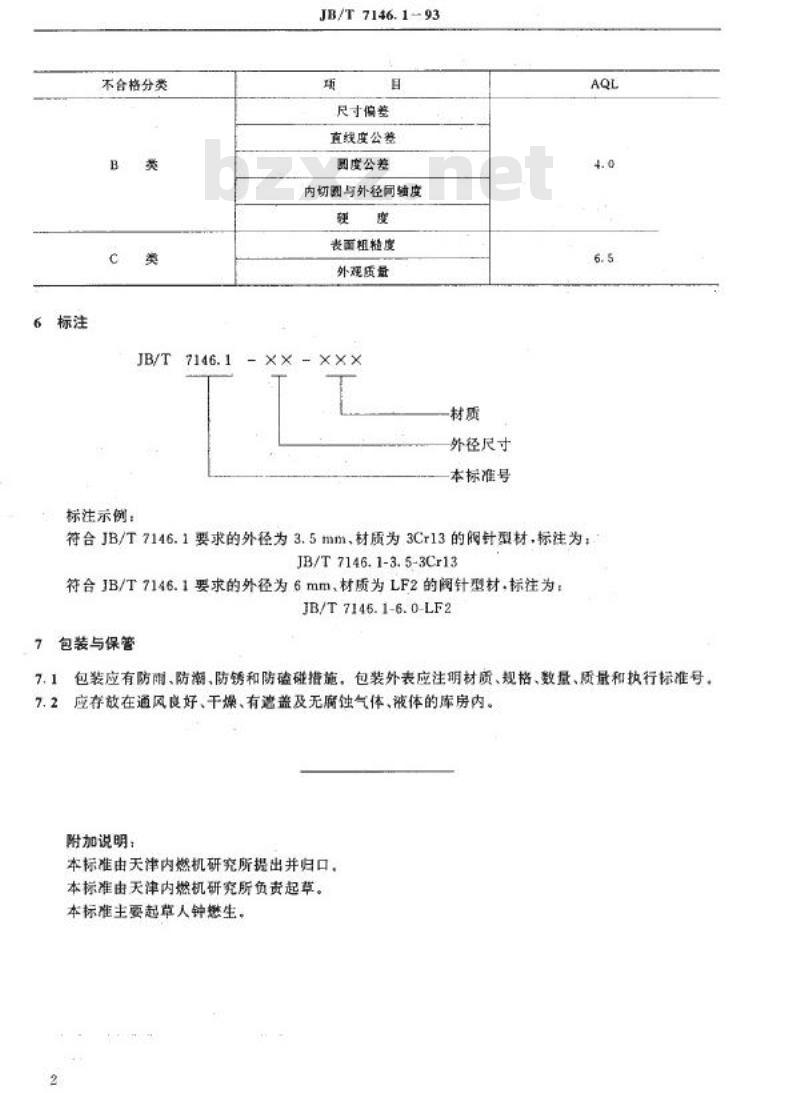

6标注
不合格分类
B
c
标注示例:
类
类
7146.1
JB/T
xx
JB/T7146.1-93
项
目
尺寸偏差
直线度公差
圆度公差
内切圆与外径同轴度
硬
度
表面粗糙度
外观质量
XXX
材质
外径尺寸
本标准号
AQL
4. 0
6.5
符合JB/T7146.1要求的外径为3.5mm,材质为3Cr13的阀针型材,标注为:JB/T7146.1-3.5-3Cr13
符合JB/T7146.1要求的外径为6mm、材质为LF2的阅针型材,标注为:JB/T 7146.1-6.0-LF2
7包装与保管
包装应有防雨、防潮、防锈和防殖碰措施,包装外表应注明材质、规格、数、质量和执行标准号。7.1
7.2应存放在通风良好、干燥、有遮盖及无腐蚀气体、液体的库房内。附加说明:
本标准由天津内燃机研究所提出并归口,本标准由天津内燃机研究所负责起草。本标准主要起草人钟懋生。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
JB
中华人民共和国机械行业标准
JB/T7146.1-93
化油器阀针型材
1993-11-21发布
中华人民共和国机械工业部
发布
1994-03-01实施
中华人民共和国机械行业标准
化油器阀针型材
1主题内容与适用范围
JB/T 7146.1—93此内容来自标准下载网
本标准规定了化油器阀针型材的技术要求、检验方法、验收规则、贮存、包装、保管与标注。本标准适用于汽油机用化油器进油针阀的阀针型材。2.引用标准
GB1800
GB1801
GB1802
GB1083
GB/T1804
GB2828
3技术要求
公差与配合总论标准公差与基本偏差公差与配合:尺寸至500mm孔、轴公差带与配合公差与配合尺寸大于500~3150mm常用孔、轴公差带公差与配合尺寸至18mm孔、轴公差带一般公差线性尺寸的未往公差
逐批检查计数抽样程序及抽样表(适用于连续批的检查)3.1,材质为不锈钢、铜、铝合金,材料的技术条件和品种规格由阔针型材制造厂自行确定。3.2型材截面形状为四校型或三棱型。3.3外径的基本尺寸优先选用3.5,4,4.5,5,5.5,6mm等六种。3.4外径的尺寸偏差应符合GB1800中h8的规定。表面直线度公差为0.03/100mm。3.5
围度公差为0.01mm。
3.6
外径的内切圆与外径同轴度公差为0.05mm。3.7
3.8表面粗糙度R值为0.8μm。
3.9
3.10
3.11
外径表面硬度由供需双方商定,外观应光整,不得有凹凸、裂纹、压痕、飞边、毛刺、缺损、锈蚀及污染等缺陷。每根长度2~3m,或由供需双方商定。4检验方法
4.1
型材断面放大检查。
4.2基本尺寸、尺寸俏差、圆度公差,用外径千分尺或专用量具,在每一测点按径向任两方向检测,每根型材抽测不少于5点。
4.3表面直线度、内切圆与外径同轴度用专用检具检查。4.4表面硬度用硬度计检查。
4.5表面粗糙度及外观质蛋用目测与样块对比或专用检具检查。5验收规则
按GB2828规定的正常抽样方案,-般检查水平1,不合格分类及AQL值按下表规定。机械工业部1993-11-21批准
1994-03-01实施
1
6标注
不合格分类
B
c
标注示例:
类
类
7146.1
JB/T
xx
JB/T7146.1-93
项
目
尺寸偏差
直线度公差
圆度公差
内切圆与外径同轴度
硬
度
表面粗糙度
外观质量
XXX
材质
外径尺寸
本标准号
AQL
4. 0
6.5
符合JB/T7146.1要求的外径为3.5mm,材质为3Cr13的阀针型材,标注为:JB/T7146.1-3.5-3Cr13
符合JB/T7146.1要求的外径为6mm、材质为LF2的阅针型材,标注为:JB/T 7146.1-6.0-LF2
7包装与保管
包装应有防雨、防潮、防锈和防殖碰措施,包装外表应注明材质、规格、数、质量和执行标准号。7.1
7.2应存放在通风良好、干燥、有遮盖及无腐蚀气体、液体的库房内。附加说明:
本标准由天津内燃机研究所提出并归口,本标准由天津内燃机研究所负责起草。本标准主要起草人钟懋生。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
