【机械行业标准(JB)】 编结网围栏 试验方法

中华人民共和国机械行业标准
JB/T7138.4-1993
编结网围栏
1993-11-21发布
试验方法
1994-03-01实施
中华人民共和国机械工业部wwW.bzxz.Net

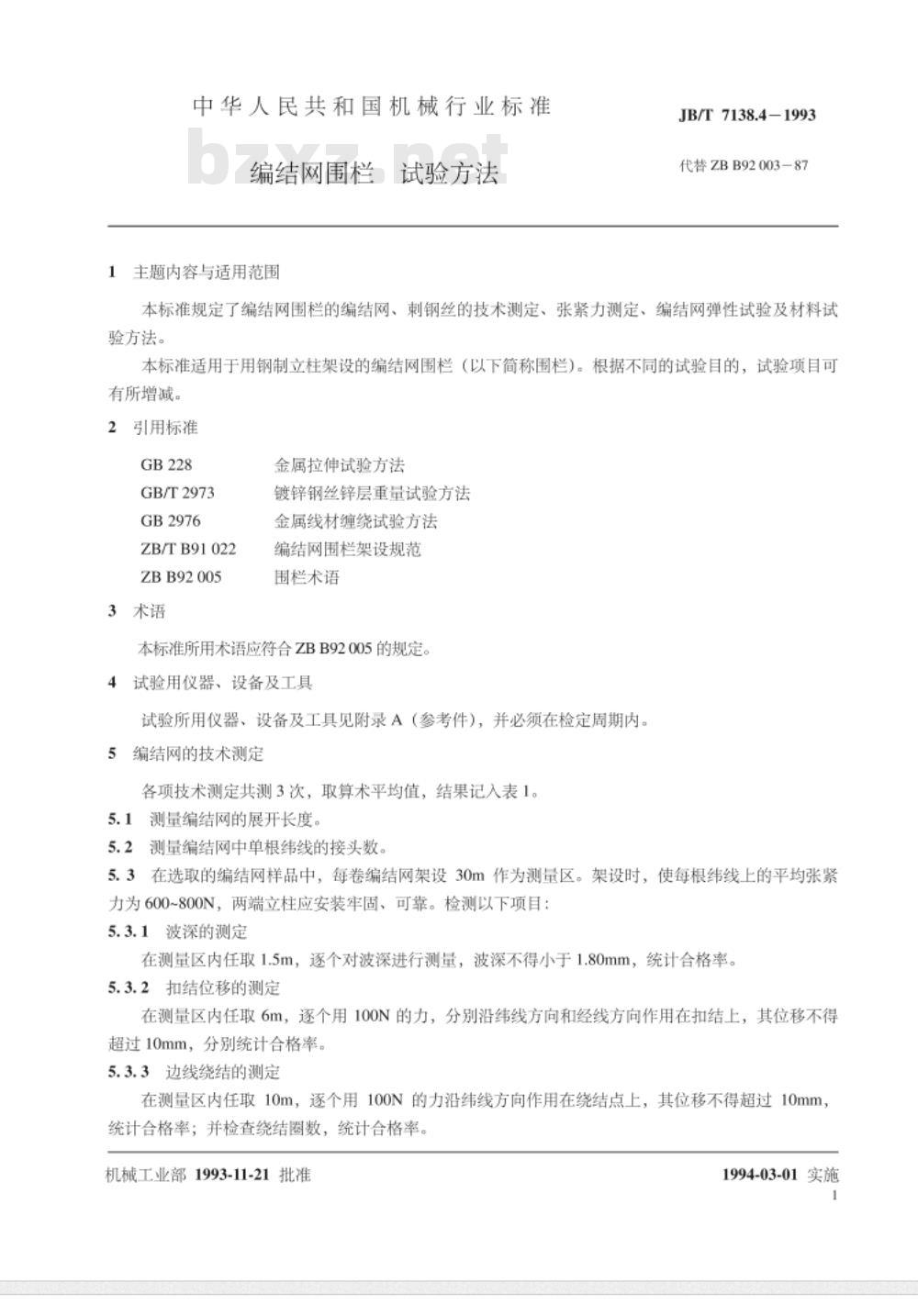

中华人民共和国机械行业标准
编结网围栏
1主题内容与适用范围
试验方法
JB/T7138.41993
代替ZBB92003-87
本标准规定了编结网围栏的编结网、刺钢丝的技术测定、张紧力测定、编结网弹性试验及材料试验方法。
本标准适用于用钢制立柱架设的编结网围栏（以下简称围栏）。根据不同的试验目的，试验项目可有所增减。
引用标准
GB/T2973
GB2976
ZB/TB91022
ZBB92005
金属拉伸试验方法
镀锌钢丝锌层重量试验方法
金属线材缠绕试验方法
编结网围栏架设规范
围栏术语
本标准所用术语应符合ZBB92005的规定。4试验用仪器、设备及工具
试验所用仪器、设备及工具见附录A（参考件），并必须在检定周期内。5编结网的技术测定
各项技术测定共测3次，取算术平均值，结果记入表1。5.1测量编结网的展开长度。
5.2测量编结网中单根纬线的接头数。5.3在选取的编结网样品中，每卷编结网架设30m作为测量区。架设时，使每根纬线上的平均张紧力为600~800N，两端立柱应安装牢固、可靠。检测以下项目：5.3.1波深的测定
在测量区内任取1.5m，逐个对波深进行测量，波深不得小于1.80mm，统计合格率。5.3.2扣结位移的测定
在测量区内任取6m，逐个用100N的力，分别沿纬线方向和经线方向作用在扣结上，其位移不得超过10mm，分别统计合格率。
5.3.3边线绕结的测定
在测量区内任取10m，逐个用100N的力沿纬线方向作用在绕结点上，其位移不得超过10mm，统计合格率；并检查绕结圈数，统计合格率。机械工业部1993-11-21批准
1994-03-01实施

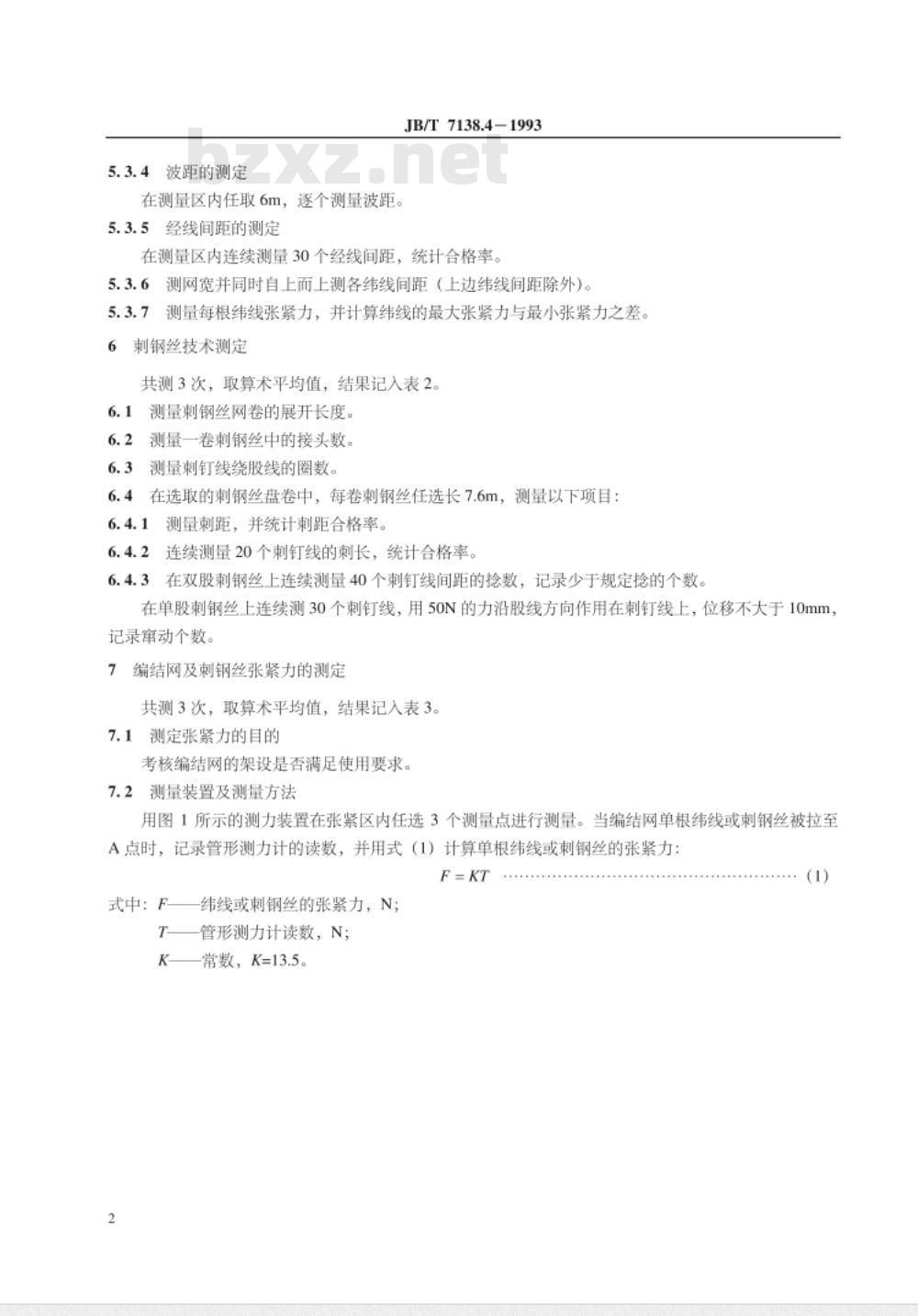

4波距的测定
在测量区内任取6m，逐个测量波距。5.3.5经线间距的测定
JB/T7138.4-1993
在测量区内连续测量30个经线间距，统计合格率。测网宽并同时自上而上测各纬线间距（上边纬线间距除外）。5.3.6
测量每根纬线张紧力，并计算纬线的最大张紧力与最小张紧力之差。刺钢丝技术测定
共测3次，取算术平均值，结果记入表2。6.1测量刺钢丝网卷的展开长度。6.2测量一卷刺钢丝中的接头数。6.3测量刺钉线绕股线的圈数。
6.4在选取的刺钢丝盘卷中，每卷刺钢丝任选长7.6m，测量以下项目：测量刺距，并统计刺距合格率。6.4.1
连续测量20个刺钉线的刺长，统计合格率。6.4.2
在双股刺钢丝上连续测量40个刺钉线间距的捻数，记录少于规定捻的个数，6.4.3
在单股刺钢丝上连续测30个刺钉线，用50N的力沿股线方向作用在刺钉线上，位移不大于10mm，记录窜动个数。
编结网及刺钢丝张紧力的测定
共测3次，取算术平均值，结果记入表3。7.1测定张紧力的目的
考核编结网的架设是否满足使用要求。7.2测量装置及测量方法

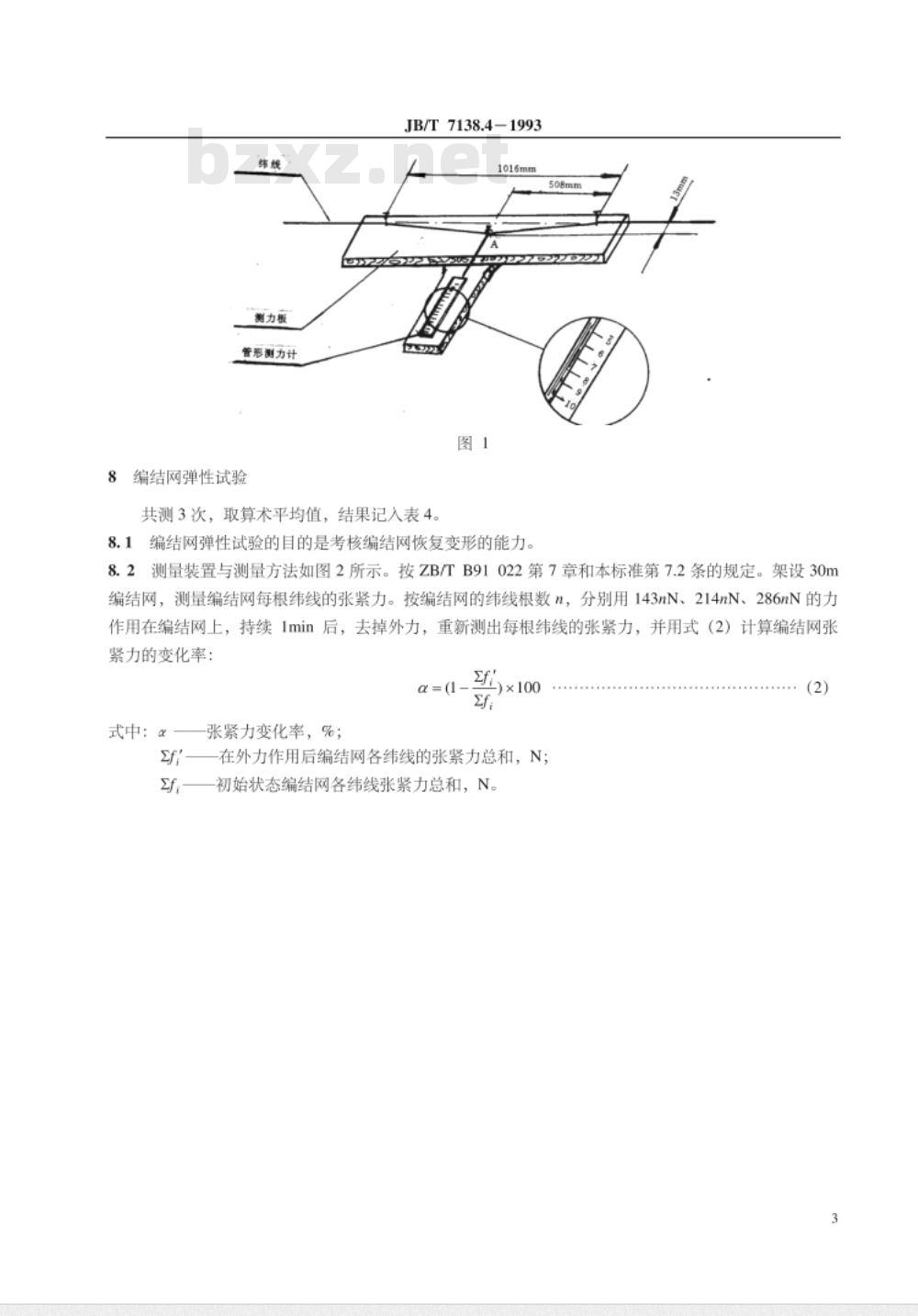

用图1所示的测力装置在张紧区内任选3个测量点进行测量。当编结网单根纬线或刺钢丝被拉至A点时，记录管形测力计的读数，并用式（1）计算单根纬线或刺钢丝的张紧力：F=KT
式中：F一纬线或刺钢丝的张紧力，N；T—管形测力计读数，N；
K——常数，K=13.5。
.. (1)
测力板
管形测力计
编结网弹性试验
JB/T7138.4—1993

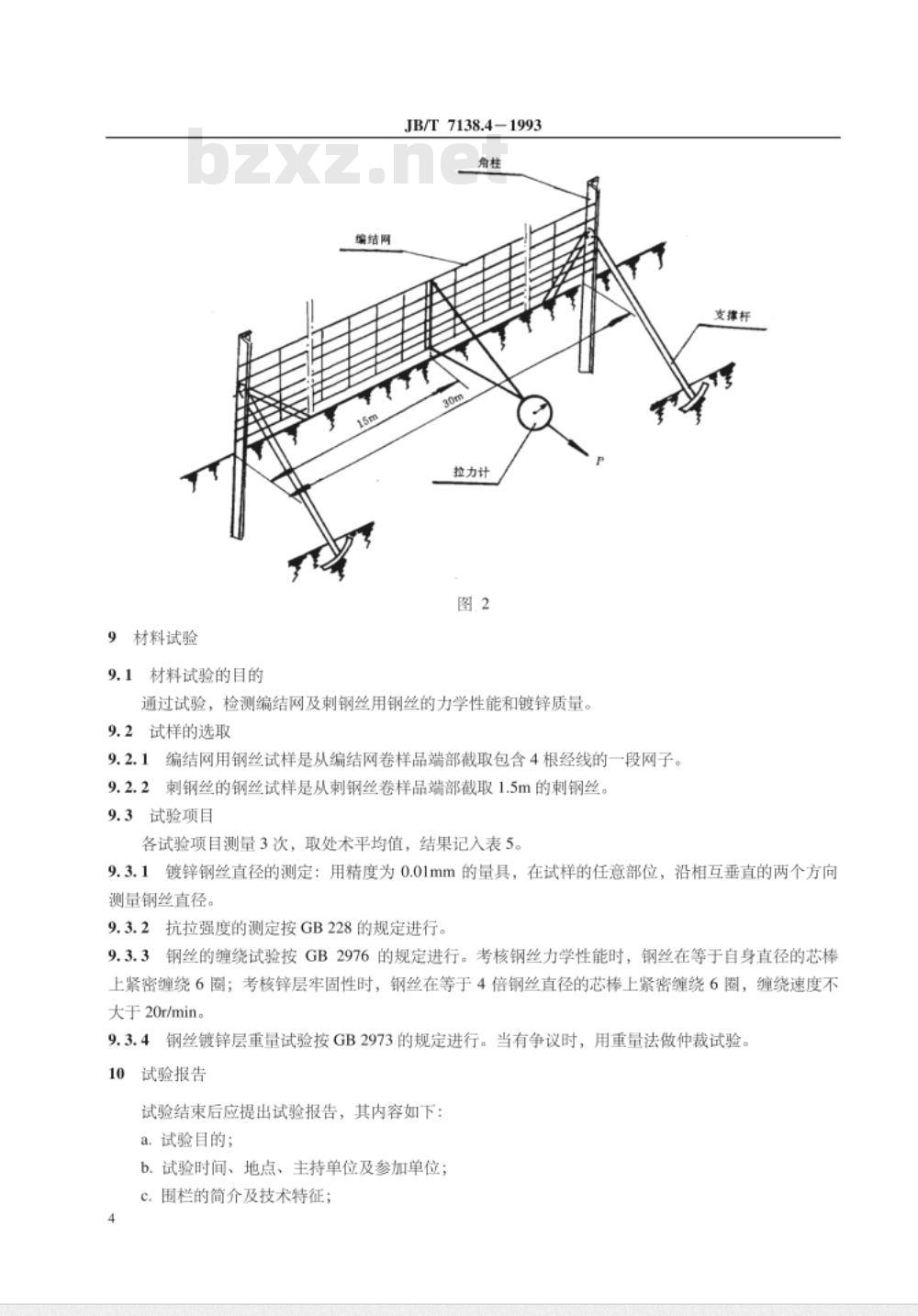

共测3次，取算术平均值，结果记入表4。8.1编结网弹性试验的目的是考核编结网恢复变形的能力8.2测量装置与测量方法如图2所示。按ZB/TB91022第7章和本标准第7.2条的规定。架设30m编结网，测量编结网每根纬线的张紧力。按编结网的纬线根数n，分别用143nN、214nN、286nN的力作用在编结网上，持续1min后，去掉外力，重新测出每根纬线的张紧力，并用式（2）计算编结网张紧力的变化率：
式中：α
张紧力变化率，%；
f——在外力作用后编结网各纬线的张紧力总和，N；f
一初始状态编结网各纬线张紧力总和，N。(2)
9材料试验
9.1材料试验的目的
编结网
JB/T 7138.41993
拉力计
通过试验，检测编结网及刺钢丝用钢丝的力学性能和镀锌质量，9.2试样的选取
9.2.1编结网用钢丝试样是从编结网卷样品端部截取包含4根经线的一段网子。9.2.2刺钢丝的钢丝试样是从刺钢丝卷样品端部截取1.5m的刺钢丝。9.3试验项目
各试验项目测量3次，取处术平均值，结果记入表5。支撑杆
9.3.1镀锌钢丝直径的测定：用精度为0.01mm的量具，在试样的任意部位，沿相互垂直的两个方向测量钢丝直径。
9.3.2抗拉强度的测定按GB228的规定进行。9.3.3
钢丝的缠绕试验按GB2976的规定进行。考核钢丝力学性能时，钢丝在等于自身直径的芯样上紧密缠绕6圈；考核锌层牢固性时，钢丝在等于4倍钢丝直径的芯棒上紧密缠绕6圈，缠绕速度不大于20r/min。
钢丝镀锌层重量试验按GB2973的规定进行。当有争议时，用重量法做仲裁试验。10试验报告
试验结束后应提出试验报告，其内容如下a.试验目的：
b.试验时间、地点、主持单位及参加单位；c.围栏的简介及技术特征；
d.试验情况概述；
e.试验结果分析；
f.用户意见及存在问题；
g.结论。
编结网规格：
编结网编号：
扣结位移合格率
边线绕结合格率
波深合格率
经线间距合格率
单根纬线最多接头数
网卷展开长度
纬线间距最大偏差
测定人：
刺钢丝规格：
刺钢丝编号：
-卷刺钢丝展开长度
卷刺钢丝接头数
剩距合格率
刺长合格率
刺线绕股线圈数
沿纬线方向
沿经线方向
沿纬线位移
绕结圈数
双股刺钢丝不合要求的捻数
单股刺钢丝刺线审动个数
测定人：
JB/T 7138.41993
记录人：
记录人：
编结网技术测定表
设计要求
刺钢丝技术测定表
设计要求
试验地点：
试验日期：
审核人：
试验地点：
试验日期：
审核人：
实测结果
实测结果
编结网规格：
编结网编号：
刺钢丝规格：
编结网张紧力
刺钢丝张紧力
测定人：
编结网规格：
编结网编号：
测力计读数
初始状态张紧力
JB/T7138.41993
编结网、刺钢丝张紧力测定表
刺钢丝编号：
试验地点：
试验时间：
张紧力
测力计读数
记录人：
张紧力
测力计读数
张紧力
审核人：
表4编织网弹性测定表
试验地点：
试验日期：
张紧力
单根纬根上最
大张紧力与最
小张紧力之差
受力后张紧力
张紧力变化率
注：表中\为编结网纬线根数。测定人：
规格：
编号：
钢丝直径
边纬线
中纬线
经线、环扣线
刺钢丝
刺钢丝
门网线
测定人：
JB/T7138.4-1993
记录人：
审核人：
钢丝的力学性能及镀锌质量记录表试验地点：
试验日期：
力学性能
抗拉强度
记录人：
自身缠绕
审核人：
镀锌质量
锌层重量
缠绕试验
管形测力计（0~100N）
拉力计（0~5000N）
游标卡尺（0.05×125）
钢板尺（300mm）
钢卷尺（3m）
米尺（0~50m）
计算器
铁链（3m）
XLL-100型拉力试验机
精度0.01mm的量具
测力板
张紧器
附加说明：
JB/T7138.41993
附录A
试验用仪器、设备及工具
(参考件）
本标准由机械工业部呼和浩特畜牧机械研究所提出并归口。本标准由内蒙古牧业机械产销联合公司、呼和浩特畜牧机械研究所负责起草。本标准主要起草人石文斌、吴曼芷、武根元、赵维宇。中华人民共和国
机械行业标准
编结网围栏试验方法
JB/T 7138.41993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
字数14.000
1/16印张3/4
开本880×1230
1994年1月第一版
1994年1月第一次印刷
印数1-500
定价6.00元
