【机械行业标准(JB)】 牧草种子加工成套设备 术语

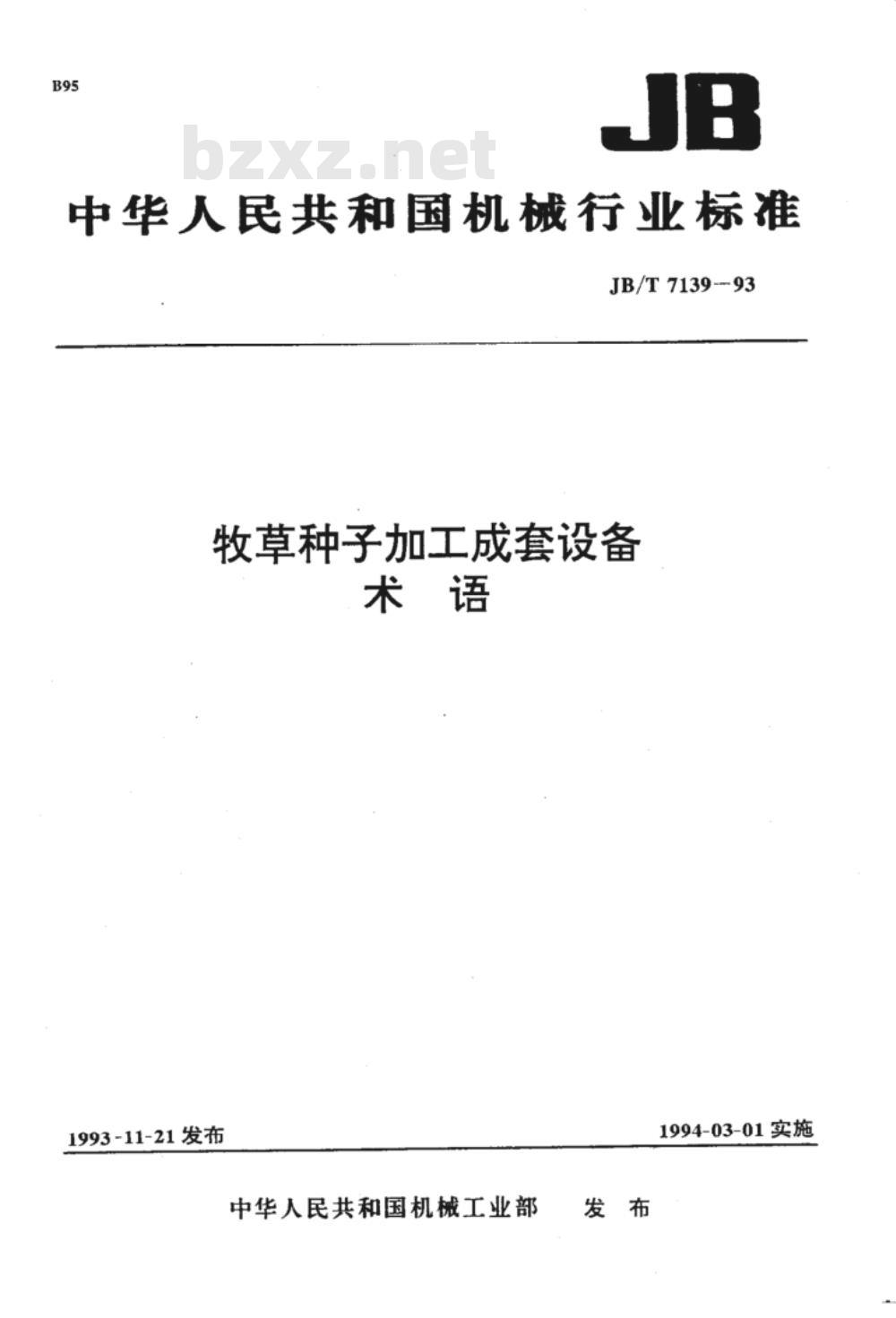

中华人民共和国机械行业标准
JB/T7139--93
牧草种子加工成套设备
1993-11-21发布
中华人民共和国机械工业部
1994-03-01实施

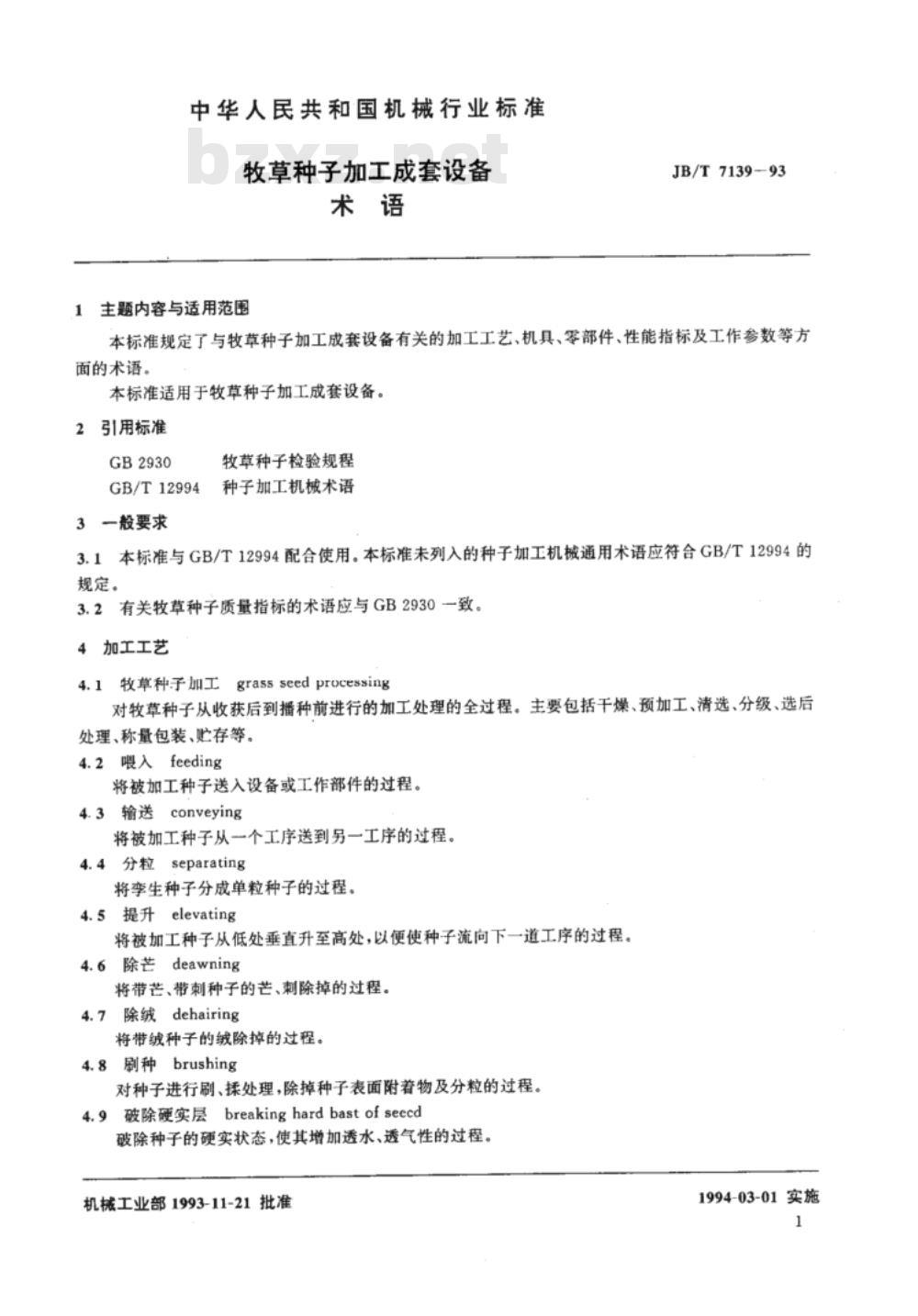

中华人民共和国机械行业标准
牧草种子加工成套设备
1主题内容与适用范围
JB/T 713993
本标准规定了与牧草种子加工成套设备有关的加工工艺、机具、零部件、性能指标及工作参数等方面的术语。
本标准适用于牧草种子加工成套设备。2引用标准
GB2930
GB/T12994
3一般要求
牧草种子检验规程
种子加工机械术语
3.1本标准与GB/T12994配合使用。本标准未列入的种子加工机械通用术语应符合GB/T12994的规定。
3.2有关牧草种子质量指标的术语应与GB2930一致。4加工工艺
4.1牧草种子加工grassseedprocessing对牧草种子从收获后到播种前进行的加工处理的全过程。主要包括干燥、预加工、清选、分级、选后处理、称量包装、贮存等。
4.2喂入feeding
将被加工种子送入设备或工作部件的过程。4.3输送conveying
将被加工种子从一个工序送到另一工序的过程。4.4分粒separating
将李生种子分成单粒种子的过程。4.5提升elevating
将被加工种子从低处垂直升至高处，以便使种子流向下一道工序的过程。4.6除芒deawning
将带芒、带刺种子的芒、刺除掉的过程。4.7除绒dehairing
将带绒种子的绒除掉的过程。
4.8刷种brushing
对种子进行刷、揉处理，除掉种子表面附着物及分粒的过程。破除硬实层breakinghardbastofseecd4.9
破除种子的硬实状态，使其增加透水、透气性的过程。机械工业部1993-11-21批准
1994-03-01实施

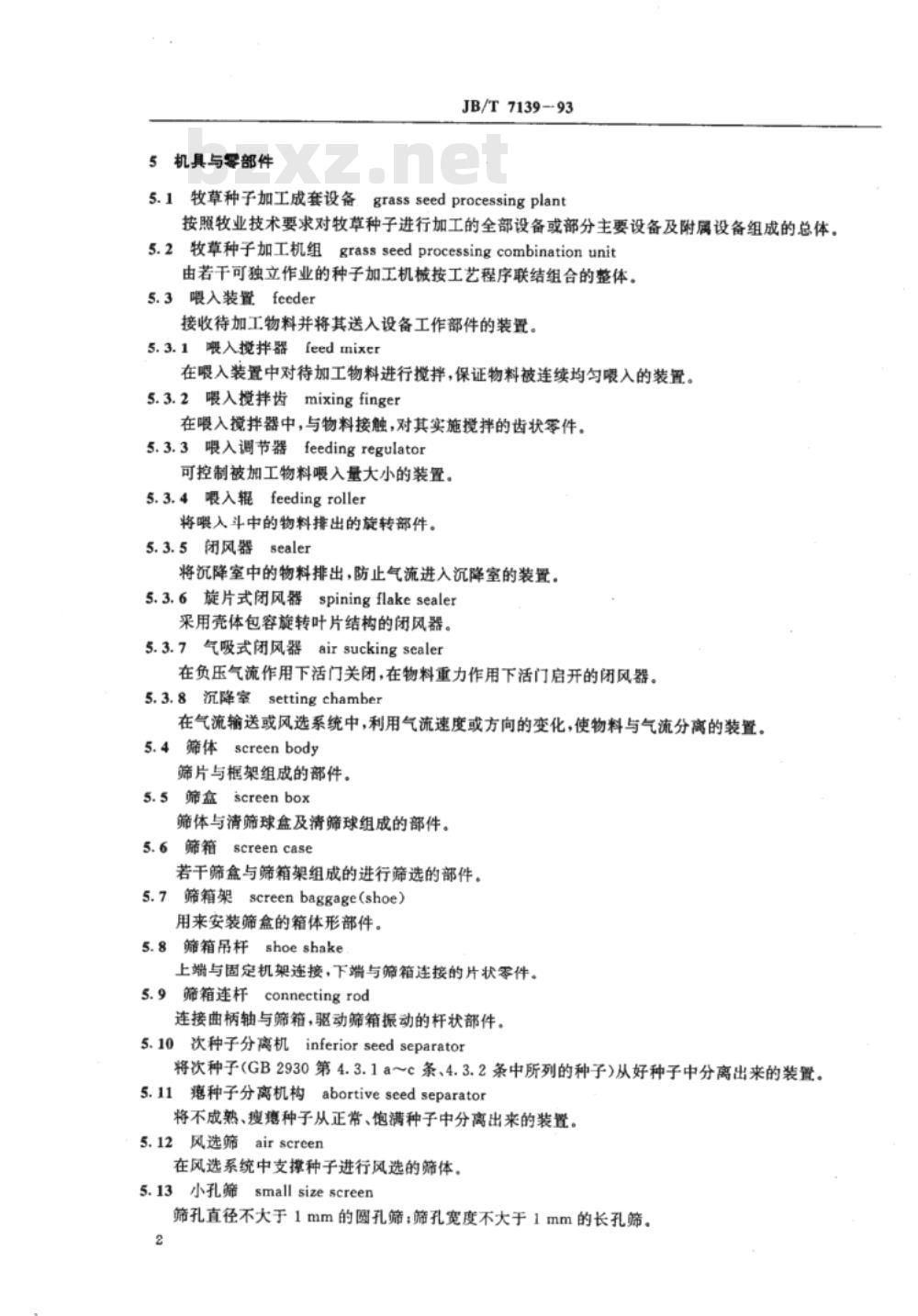

5机具与零部件
JB/T7139-93
牧草种子加工成套设备grassseedprocessingplant5.1
按照牧业技术要求对牧草种子进行加工的全部设备或部分主要设备及附属设备组成的总体。5.2牧草种子加工机组grassseedprocessingcombinationunit由若干可独立作业的种子加工机械按工艺程序联结组合的整体。5.3喂入装置feeder
接收待加工物料并将其送入设备工作部件的装置。5.3.1喂入搅拌器feedmixer
在喂入装置中对待加工物料进行搅拌，保证物料被连续均匀喂入的装置。5.3.2喂入搅拌齿mixingfinger
在喂入搅拌器中，与物料接触，对其实施搅拌的齿状零件。5.3.3喂入调节器feedingregulator可控制被加工物料喂入量大小的装置。5.3.4喂入辊feedingroller
将喂入斗中的物料排出的旋转部件。5.3.5闭风器sealer
将沉降室中的物料排出，防止气流进入沉降室的装置。5.3.6旋片式闭风器spiningflakesealer采用壳体包容旋转叶片结构的闭风器。5.3.7气吸式闭风器airsuckingsealer在负压气流作用下活门关闭，在物料重力作用下活门启开的闭风器。5.3.8沉降室settingchamber
在气流输送或风选系统中，利用气流速度或方向的变化，使物料与气流分离的装置。5.4筛体screenbody
筛片与架组成的部件。
5.5筛盒screenbox
筛体与清筛球盒及清筛球组成的部件。5.6筛箱screencase
若干筛盒与筛箱架组成的进行筛选的部件。5.7筛箱架screenbaggage(shoe）用来安装筛盒的箱体形部件。
5.8筛箱吊杆shoeshake
上端与固定机架连接，下端与筛箱连接的片状零件。5.9筛箱连杆connectingrod
连接曲柄轴与筛箱，驱动筛箱振动的杆状部件。5.10次种子分离机inferiorseedseparator将次种子(GB2930第4.3.1a～c条、4.3.2条中所列的种子)从好种子中分离出来的装置。癌种子分离机构abortiveseedseparator5.11
将不成熟、瘦癌种子从正常、饱满种子中分离出来的装置。5.12风选筛airscreen
在风选系统中支撑种子进行风选的筛体。5.13小孔筛small sizescreen
筛孔直径不大于1mm的圆孔筛；筛孔宽度不大于1mm的长孔筛。2
JB/T713993

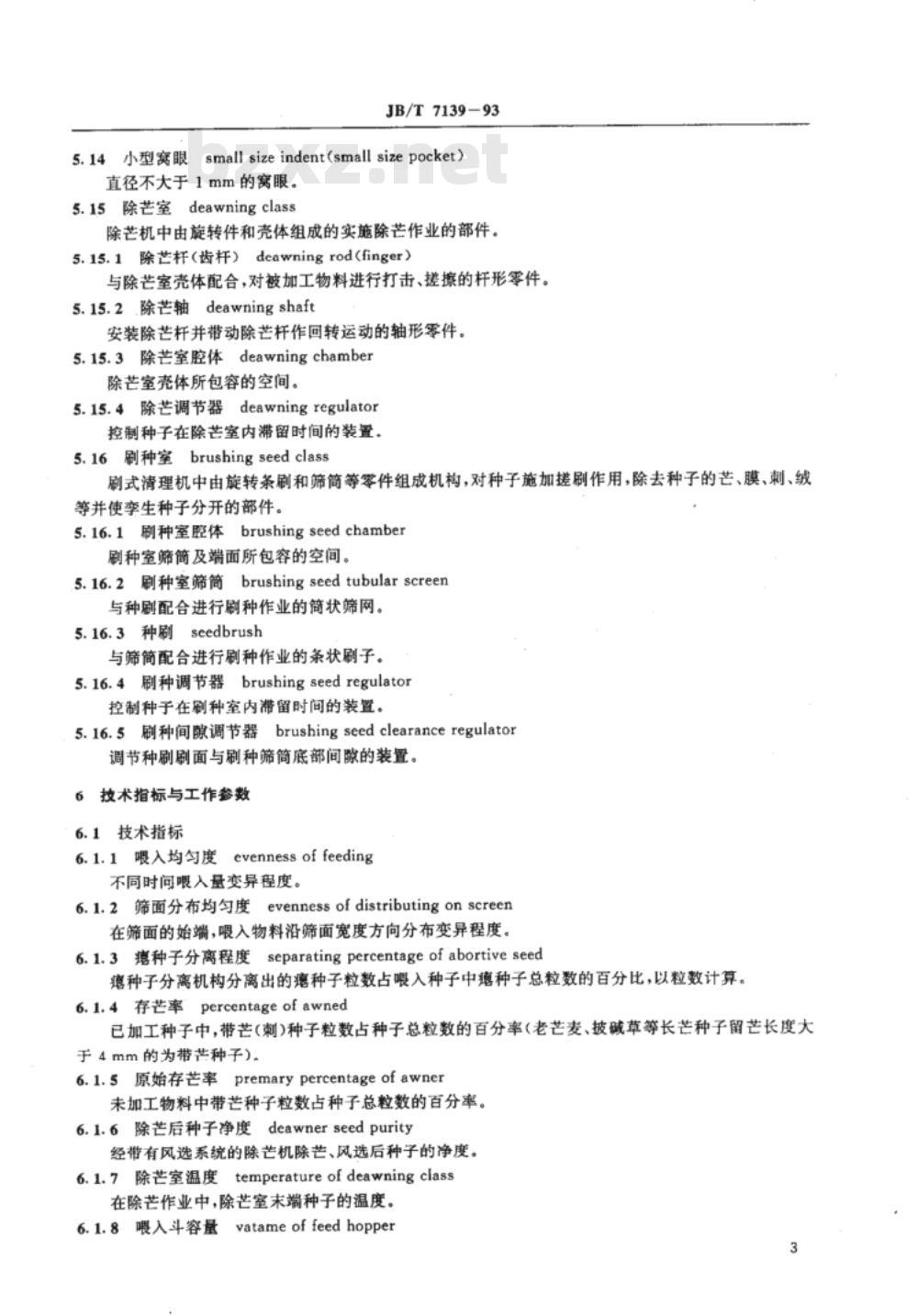

5.14小型窝眼small sizeindent(smallsizepocket）直径不大于1mm的窝眼。
5.15除芒室deawningclass
除芒机中由旋转件和壳体组成的实施除芒作业的部件。5.15.1除芒杆（齿杆）deawningrod(finger）与除芒室壳体配合，对被加工物料进行打击、搓擦的杆形零件。5.15.2除芒轴deawningshaft
安装除芒杆并带动除芒杆作回转运动的轴形零件。5.15.3除芒室腔体deawningchamber除芒室壳体所包容的空间。
5.15.4除芒调节器deawningregulator控制种子在除芒室内滞留时间的装置。5.16刷种室brushingseedclass
剧式清理机中由旋转条刷和筛简等零件组成机构，对种子施加搓刷作用，除去种子的芒、膜、刺、绒等并使李生种子分开的部件。
5.16.1刷种室腔体brushingseedchamber剧种室筛筒及端面所包容的空间。5.16.2刷种室筛筒brushingseedtubularscreen与种刷配合进行刷种作业的简状筛网。5.16.3种刷seedbrush
与筛简配合进行刷种作业的条状刷子。5.16.4刷种调节器brushingseedregulator控制种于在刷种室内滞留时间的装置。5.16.5刷种间隙调节器brushingseedclearanceregulator调节种刷刷面与刷种筛简底部间隙的装置。6技术指标与工作参数
6.1技术指标
6.1.1喂入均匀度
evenness of feeding
不同时问喂入量变异程度。
6.1.2筛面分布均匀度evennessofdistributingonscreen在筛面的始端，喂入物料沿筛面宽度方向分布变异程度。6.1.3癌种子分离程度separatingpercentageofabortiveseed癌种子分离机构分离出的癌种子粒数占喂入种子中癌种子总粒数的百分比，以粒数计算。6.1.4存芒率percentageofawned已加工种子中，带芒（剃)种子粒数占种子总粒数的百分率（老芒麦、技碱草等长芒种子留芒长度大于4mm的为带芒种子)。
6.1.5原始存芒率premarypercentageof awner未加工物料中带芒种子粒数占种子总粒数的百分率。6.1.6除芒后种子净度deawnerseedpurity经带有风选系统的除芒机除芒、风选后种子的净度。6.1.7除芒室温度temperatureofdeawningclass在除芒作业中，除芒室末端种子的温度。tvatameoffeedhopper
6.1.8喂入斗容量

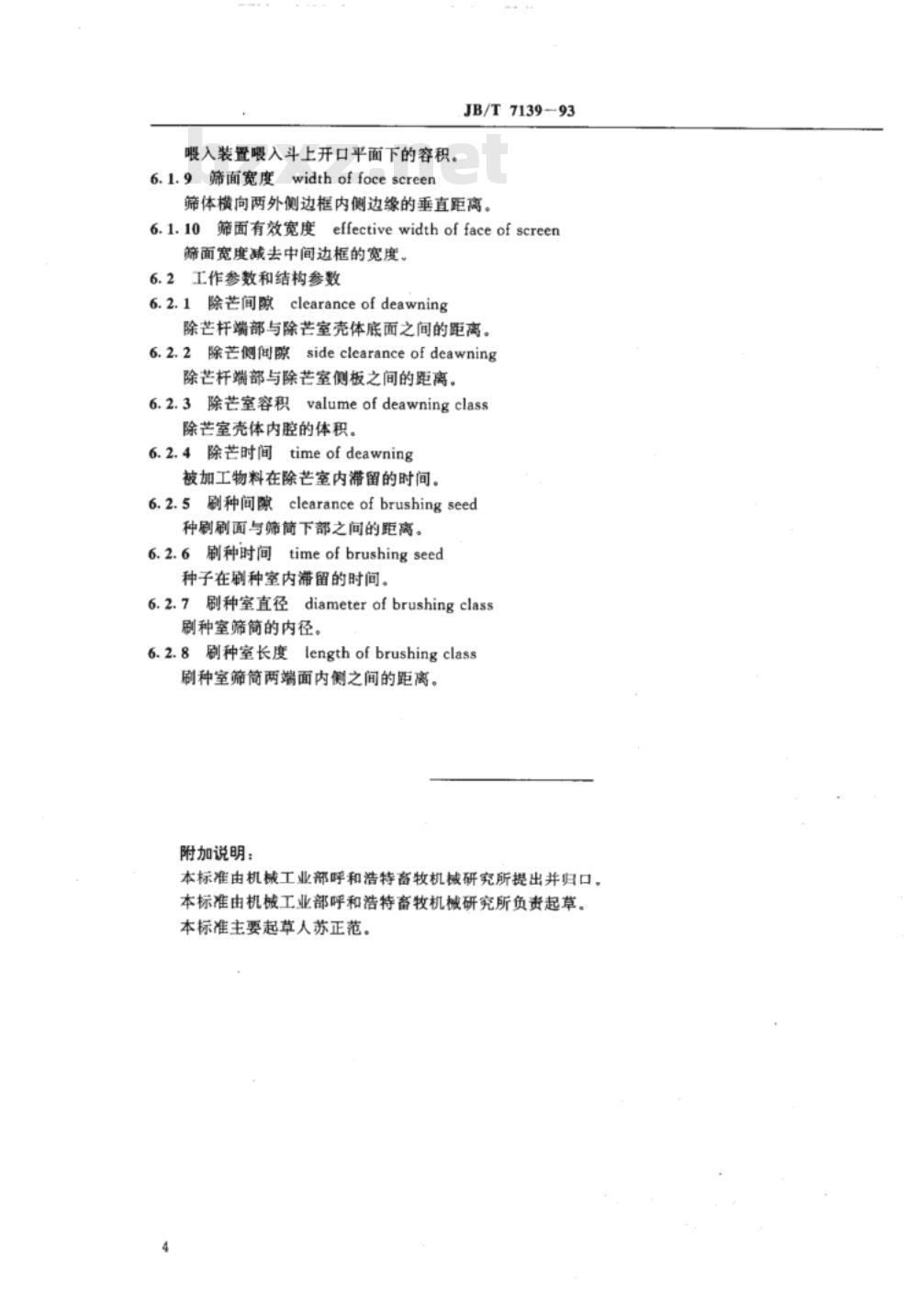

喂入装置喂入斗上开口平面下的容积。6.1.9筛面宽度widthoffocescreenJB/T7139-93
筛体横向两外侧边框内侧边缘的垂直距离。6.1.10筛面有效宽度effectivewidthoffaceofscreen筛面宽度减去中间边框的宽度。6.2工作参数和结构参数
6.2.1除芒间隙clearanceofdeawning除芒杆端部与除芒室壳体底面之间的距离。6.2.2除芒侧间隙sideclearanceofdeawning除芒杆端部与除芒室侧板之间的距离。6.2.3除芒室容积valumeofdeawningclass除芒室壳体内腔的体积。
6.2.4除芒时间timeofdeawning
被加工物料在除芒室内滞留的时间。6.2.5刷种间clearanceofbrushingseed种刷刷面与筛简下部之间的距离。6.2.6刷种时间timeofbrushingseed种子在种室内滞留的时间。
6.2.7刷种室直径diameterof brushing class刷种室筛简的内径。此内容来自标准下载网
6.2.8刷种室长度lengthofbrushingclass刷种室筛简两端面内侧之间的距离。附加说明：
本标准由机械工业部呼和浩特畜牧机械研究所提出并归口，本标准由机械工业部呼和浩特畜牧机械研究所负贵起草。本标准主要起草人苏正范。
中华人民共和
机械行业标准
牧草种子加工成套设备
JB/T7139-93
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印剧（北京8141信箱邮编100081）
版权专有不得翻印
开本880×12301/16印张1/2字数8，0001994年1月第一版1994年1月第一次印刷编号1468
