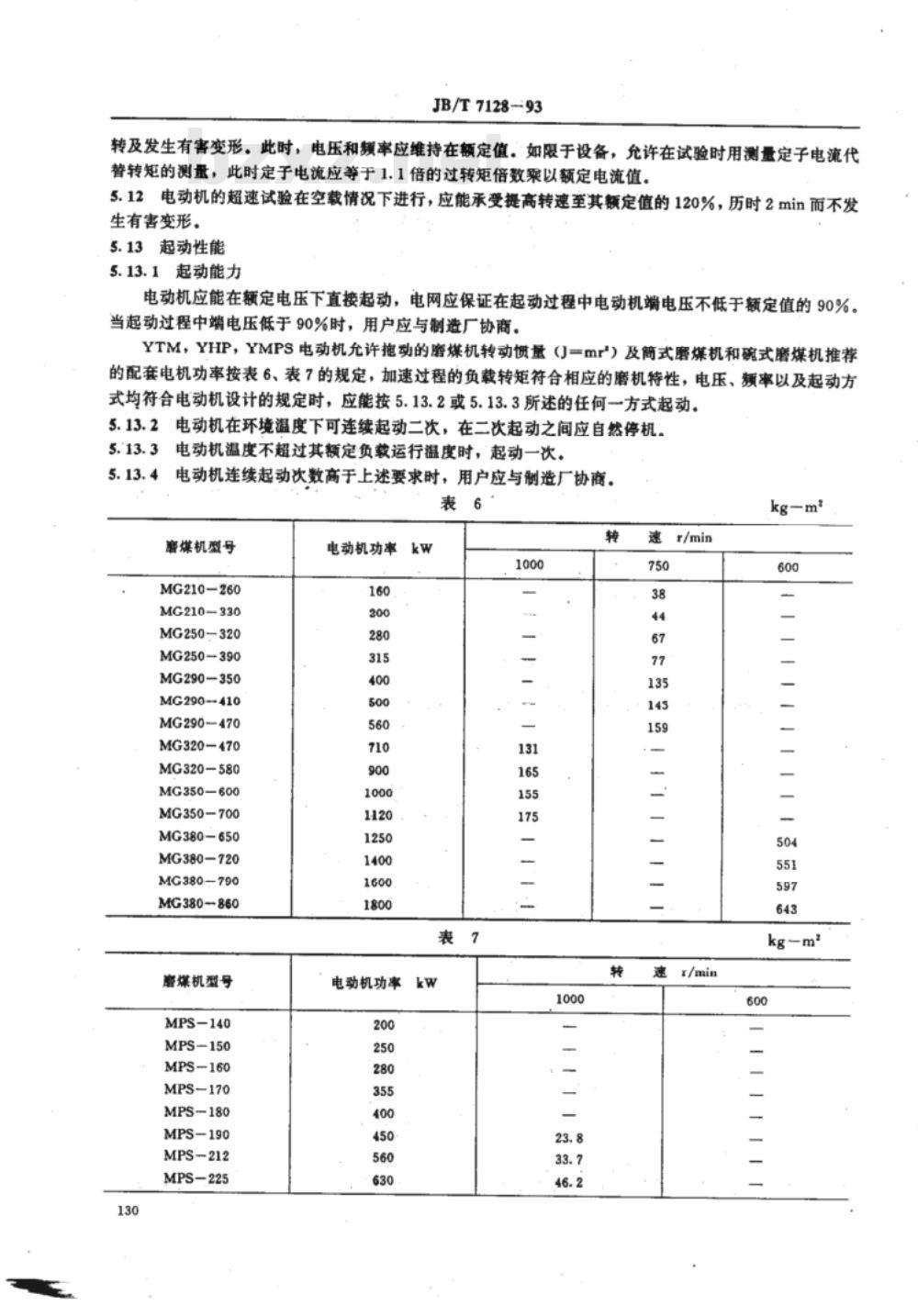

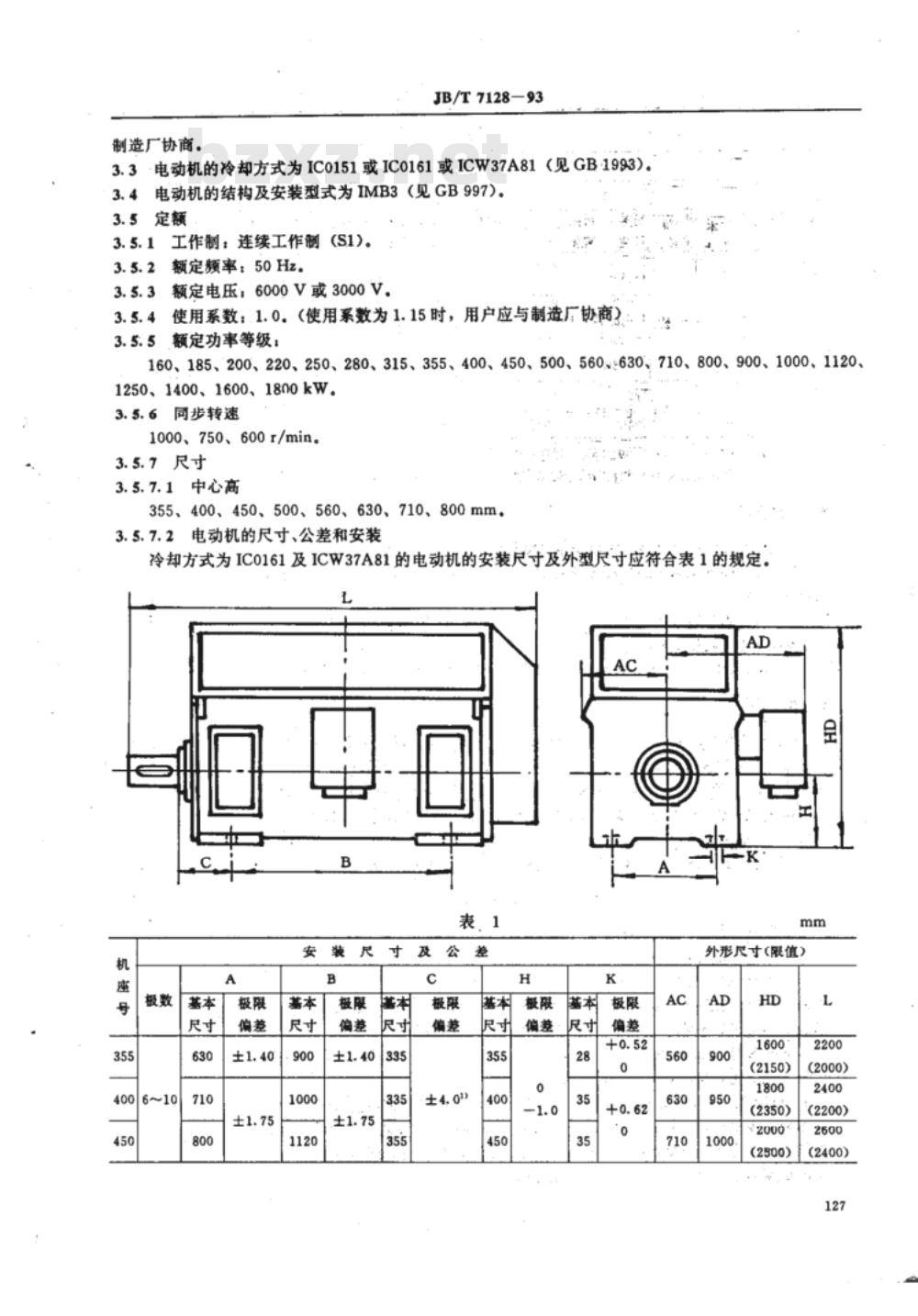

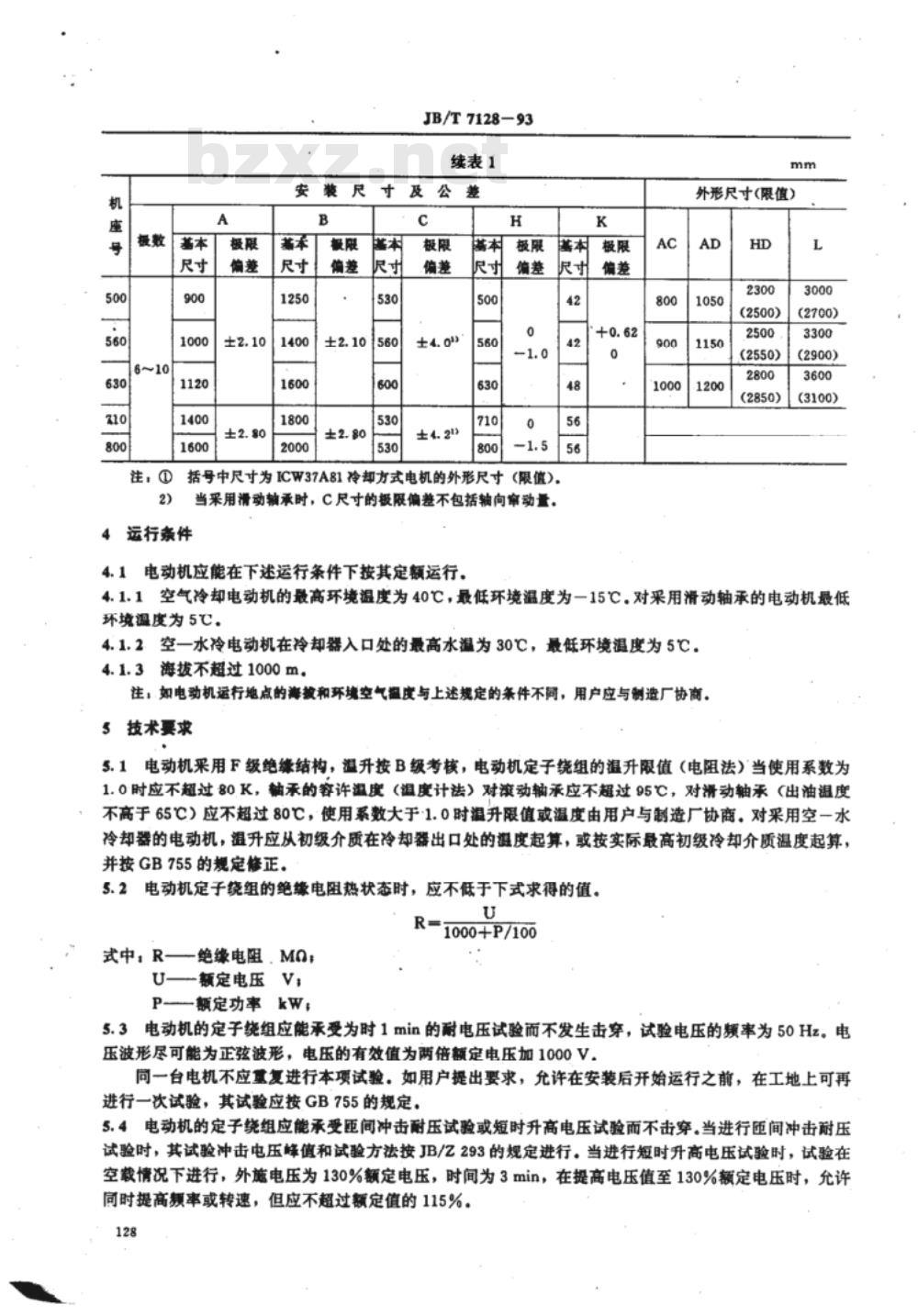

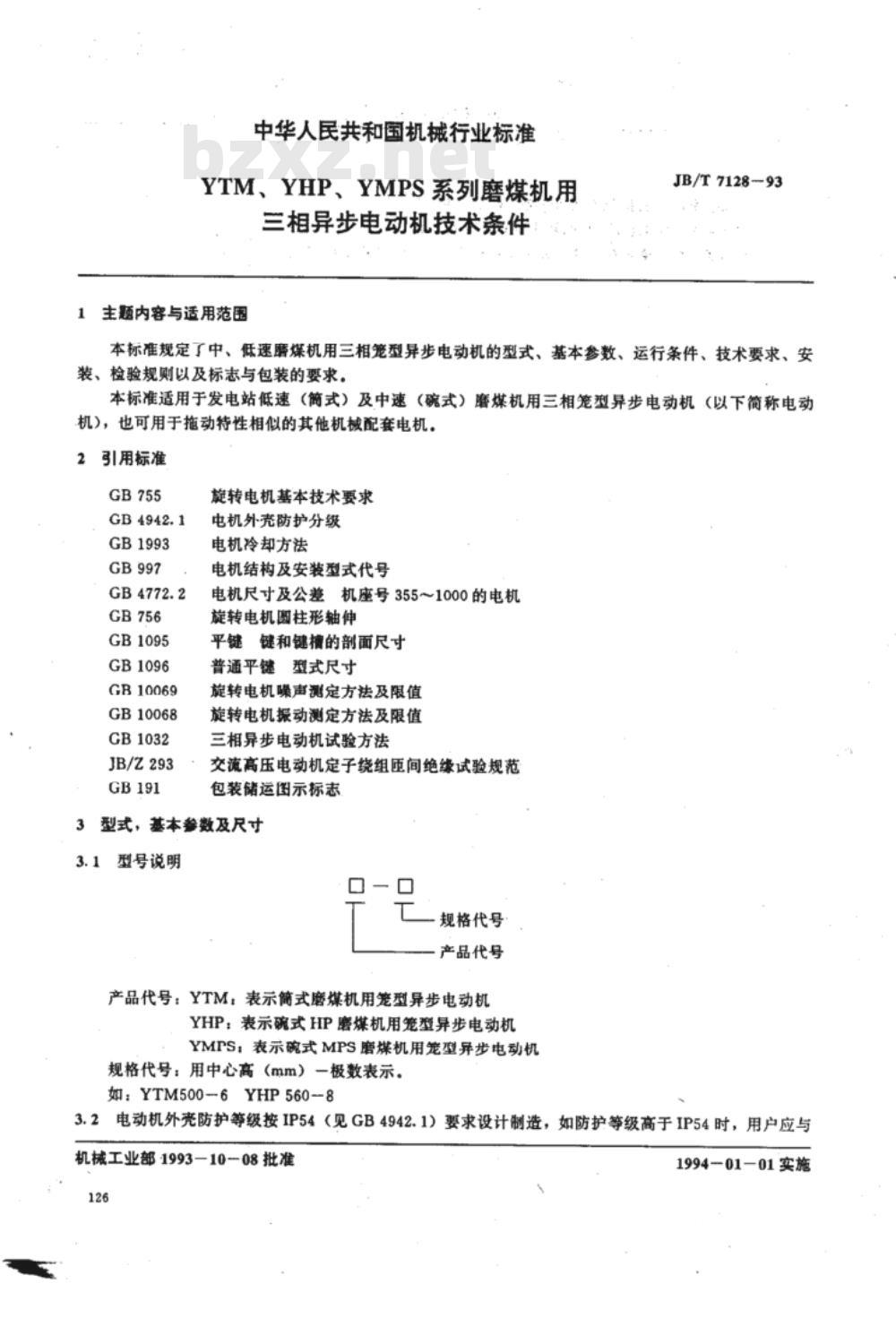

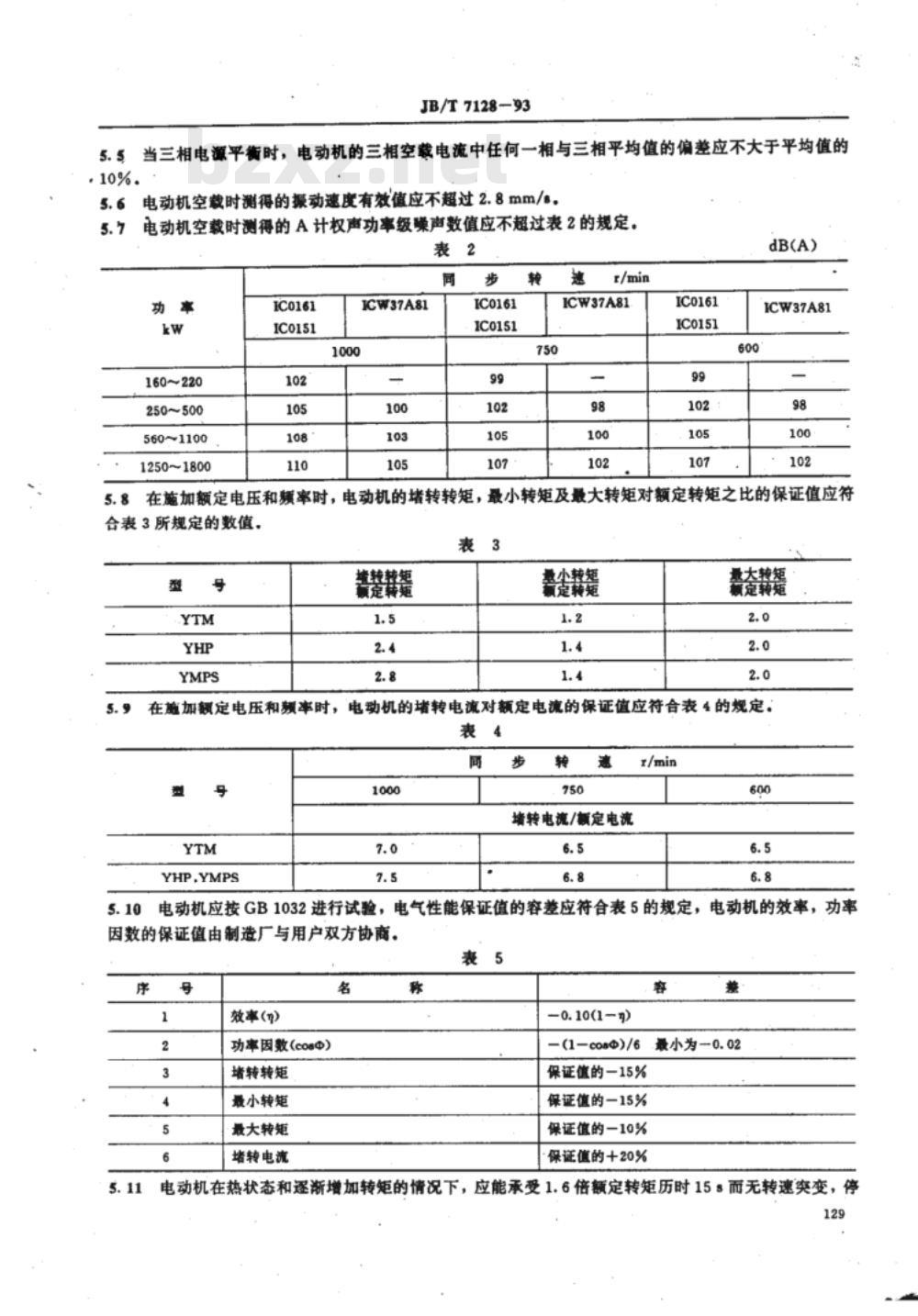

中华人民共和国机械行业标准 YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件 JB/T 7128-93 1 主题内容与适用范围 本标准规定了中、低速磨煤机用三相笼型异步电动机的型式、基本参数、运行条件、技术要求、安装、检验规则以及标志与包装的要求。本标准适用于发电站低速（简式）及中速（碗式）磨煤机用三相笼型异步电动机（以下简称电动机），也可用于拖动待性相似的其他机械配套电机。 2 引用标准 GB 755 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构及安装型式代号 GB 4772.2 电机尺寸及公差 GB 756 GB 1095 GB 1096 GB 10069 GB 10068 GB 1032 JB/Z 293 GB 191 旋转电机基本技术要求 电机外壳防护分级 电机冷却方法 电机结构及安装型式代号 电机尺寸及公差机座号355~1000的电机 旋转电机图柱形轴伸 平键键和键槽的剖面尺寸 普通平键型式尺寸 旋转电机噪声测定方法及限值 旋转电机振动测定方法及限值 三相异步电动机试验方法 交流高压电动机定子绕组匝间绝缘试验规范 包装储运图示标志 3 型式，基本参数及尺寸 3.1 型号说明 规格代号： 产品代号：YTM：表示简式磨煤机用笼型异步电动机；YHP：表示碗式HP磨煤机用笼型异步电动机；YMPS：表示碗式MPS磨煤机用笼型异步电动机。规格代号：用中心高（mm）一极数表示。如：YTM500-6、YHP560-8。 3.2 电动机外壳防护等级按IP54（见GB 4942.1）要求设计制造，如防护等级高于IP54时，用户应与制造厂协商。 3.3 电动机的冷却方式为IC0151或IC0161或ICW37A81（见GB 1993）。 3.4 电动机的结构及安装型式为IMB3（见GB 997）。 3.5 定额 3.5.1 工作制：连续工作制(S1)。 3.5.2 额定频率：50Hz。 3.5.3 额定电压：6000V或3000V。 3.5.4 使用系数：1.0（使用系数为1.15时，用户应与制造协商）。 3.5.5 额定功率等级：160、185、200、220、250、280、315、355、400、450、500、560、630、710、800、900、1000、1120、1250、1400、1600、1800kW。 3.5.6 同步转速：1000、750、600 r/min。 3.5.7 尺寸 3.5.7.1 中心高：355、400、450、500、560、630、710、800mm。 3.5.7.2 电动机的尺寸、公差和安装冷却方式为IC0161及ICW37A81的电动机的安装尺寸及外型尺寸应符合表1的规定。 表1 电动机安装尺寸及公差 机座号 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 极数 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 A 基本尺寸 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 极限偏差 | ±1.40 | ±1.75 | ±2.10 | ±2.80 | ±3.00 | ±3.50 | ±3.80 | ±4.00 | ±4.20 | ±4.40 B 基本尺寸 | 335 | 355 | 375 | 400 | 450 | 500 | 550 | 600 | 650 | 700 极限偏差 | ±1.40 | ±1.75 | ±2.10 | ±2.80 | ±3.00 | ±3.50 | ±3.80 | ±4.00 | ±4.20 | ±4.40 H 基本尺寸 | 28 | 35 | 35 | 42 | 48 | 56 | 56 | 56 | 56 | 56 极限偏差 | 0 | ±0.52 | ±0.62 | ±0.62 | ±0.72 | ±0.72 | ±0.82 | ±0.82 | ±0.92 | ±0.92 注：括号中尺寸为ICW37A81冷却方式电机的外形尺寸（限值）。
