【机械行业标准(JB)】 通用机械噪声声功率级现场测定 声强法

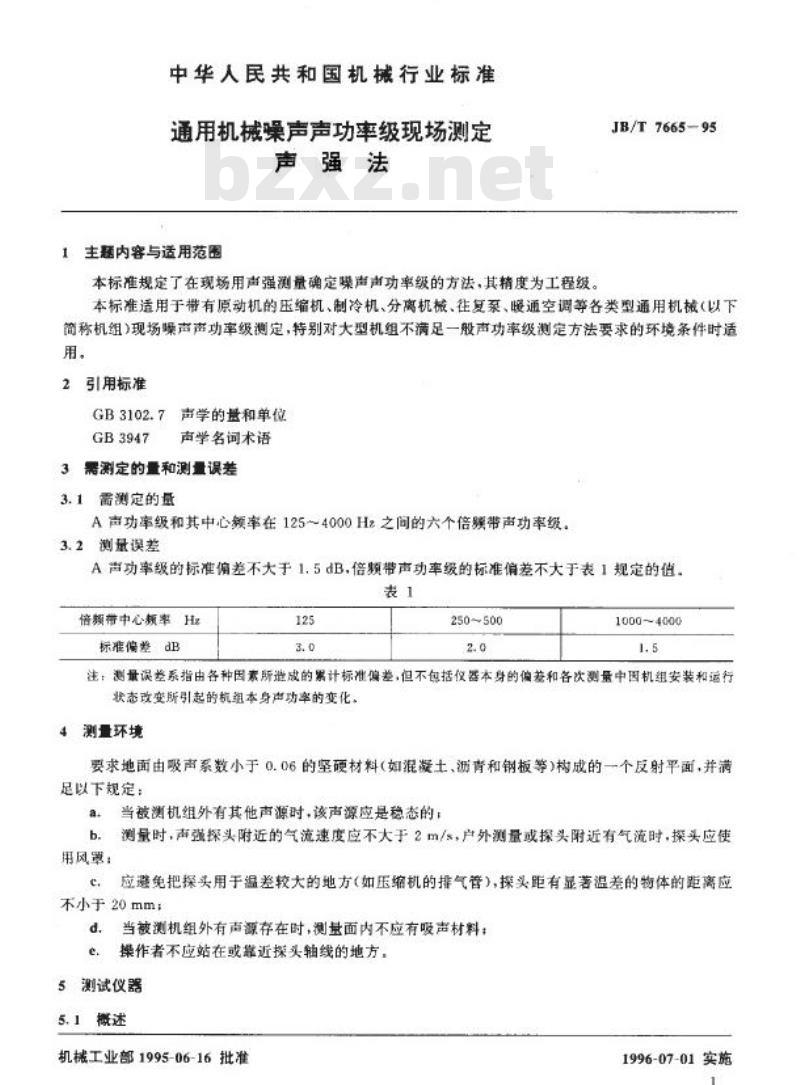

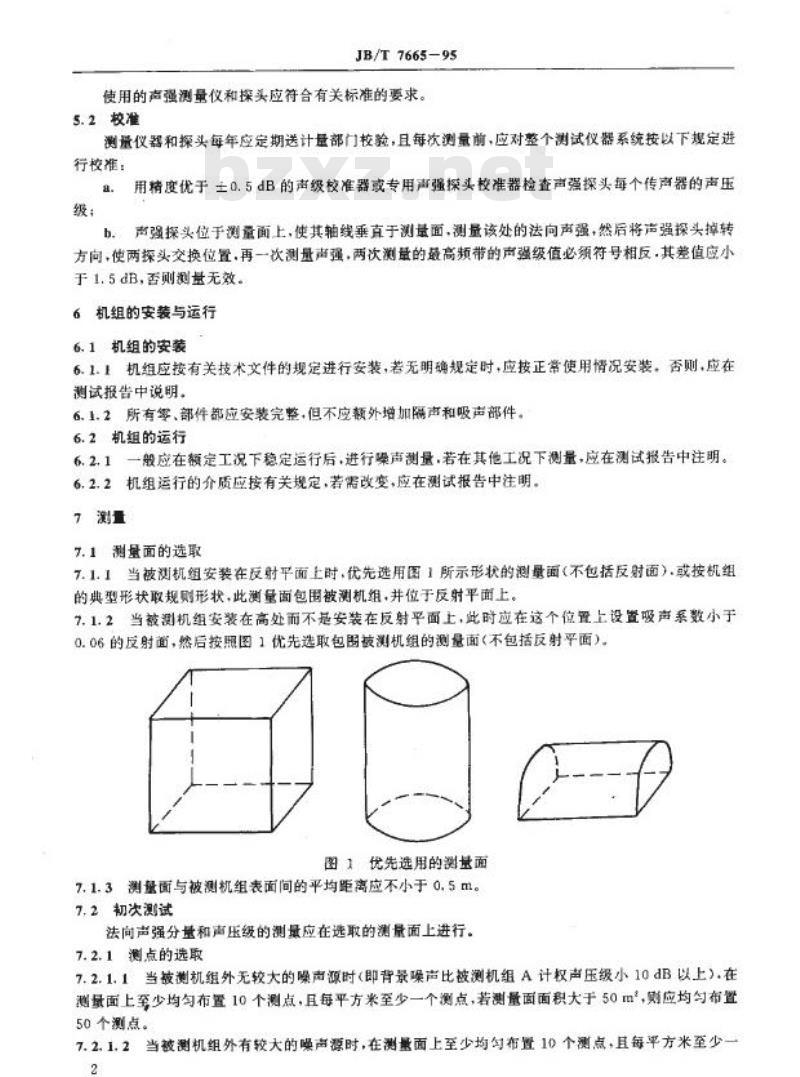

中华人民共和国机械行业标准 JB/T 7665-95 通用机械噪声声功率级现场测定声强法 1 主题内容与适用范围 本标准规定了在现场用声强测量确定噪声声功率级的方法，其精度为工程级。本标准适用于带有原动机的压缩机、制冷机、分离机械、往复泵、暖通空调等各类型通用机械（以下简称机组）现场噪声声功率级测定。特别对大型机组不满足一般声功率级测定方法要求的环境条件时适用。 2 引用标准 GB 3102.7 声学的盘和单位 GB 3947 声学名词术语 3 需测定的量和测量误差 3.1 需测定的量 A声功率级和其中心频率在125~4000Hz之间的六个倍带声功率级。 3.2 测量误差 A声功率级的标准偏差不大于1.5dB。倍频带声功率级的标准偏差不大于表1规定的值。 表1 | 倍频带中心频率 | 标准偏差 dB | | :--- | :--- | | 125 | 3.0 | | 250~500 | 2.0 | | 1000~4000 | 1.5 | 注：测量误差系指由各种因素所造成的累计标准偏差，但不包括仪器本身的偏差和各次测量中因机组安装和运行状态改变所引起的机组本身声功率的变化。 4 测量环境 要求地面由吸声系数小于0.06的坚硬材料（如混凝土、沥青和钢板等）构成的一个反射平面，并满足以下规定： a. 当被测机组外有其他声源时，该声源应是稳态的。 b. 测量时，声强探头附近的气流速度应不大于2m/s，户外测量或探头附近有气流时，探头应使用风罩。 c. 应避免把探头用于温差较大的地方（如压缩机的排气管）。 d. 探头距有显著温差的物体的距离应不小于20mm。 e. 当被测机组外有声源存在时，测基面内不应有吸声材料；操作者不应站在或靠近探头轴线的地方。 5 测试仪器 5.1 使用的声强测量仪和探头应符合有关标准的要求。 5.2 校准 测量仪器和探头每年应定期送计量部门校验，且每次测量前，应对整个测试仪器系统按以下规定进行校准： a. 探头位于测量面上，使其轴线垂直于测量面，测量该处的法向声强，然后将声强探头调转方向，使两探头交换位置。再一次测量声强，两次测量的最高频带的声强级值必须符号相反，其差值应小于1.5dB，否则测基无效。 6 机组的安装与运行 6.1 机组的安装 6.1.1 机组应按有关技术文件的规定进行安装。若无明确规定时，应按正常使用情况安装；否则，应在测试报告中说明。 6.1.2 所有零部件都应安装完整，但不应额外增加隔声和吸声部件。 6.2 机组的运行 6.2.1 一般应在额定工况下稳定运行后，进行噪声测量。若在其他工况下测量，应在测试报告中注明。 6.2.2 机组运行的介质应按有关规定。若需改变，应在测试报告中注明。 7 测量 7.1 测量面的选取 7.1.1 当被测机组安装在反射平面上时，优先选用图1所示形状的测量面（不包括反射面），或按机组的典型形状取规则形状。此测量面包围被测机组，并位于反射平面上。 7.1.2 当被测机组安装在高处而不基于反射平面上时，此时应在这个位置上设置吸声系数小于0.06的反射面，然后按照图1优先选取包围被测机组的测量面（不包括反射面）。 7.1.3 测量面与被测机组表面间的平均距离应不小于0.5m。 7.2 初次测试 法向声强分量和声压级的测量应在选取的测量面上进行。 7.2.1 测点的选取 7.2.1.1 当被测机组外无较大的噪声源时（即背景噪声比被测机组A计权声压级小10dB以上），在测量面上至少均勾布置10个测点，且每平方米至少一个测点。若测量面面积大于50m，则应均勾布置50个测点。 7.2.1.2 当被测机组外有较大的噪声源时，在测量面上至少均勾布置10个测点，且每单方米至少一个测点。若测量面面积大于50m，则测点总数目应大于50个，并允许每2m一个测点。 7.2.1.3 对局部声较大的面，可把这个面分或几部分，噪声较大的部分测点应均勾增加，计算时分部计算。 7.2.2 法向声强分量和声压级的测量在选取的每个测点上测量该点的法向声强分量和声压级。 7.2.3 达到本方法精度的检查 7.2.3.1 按附录A计算各倍带的声场指数F_A, F_B, 和 F_C。 7.2.3.2 将计算值代入附录B的判据检查是否符合要求。如符合要求，按第8章计算被测机组的声功率级；否则，按7.3条重测。 7.3 重复测试 按照附录B采取措施后重新测量。
