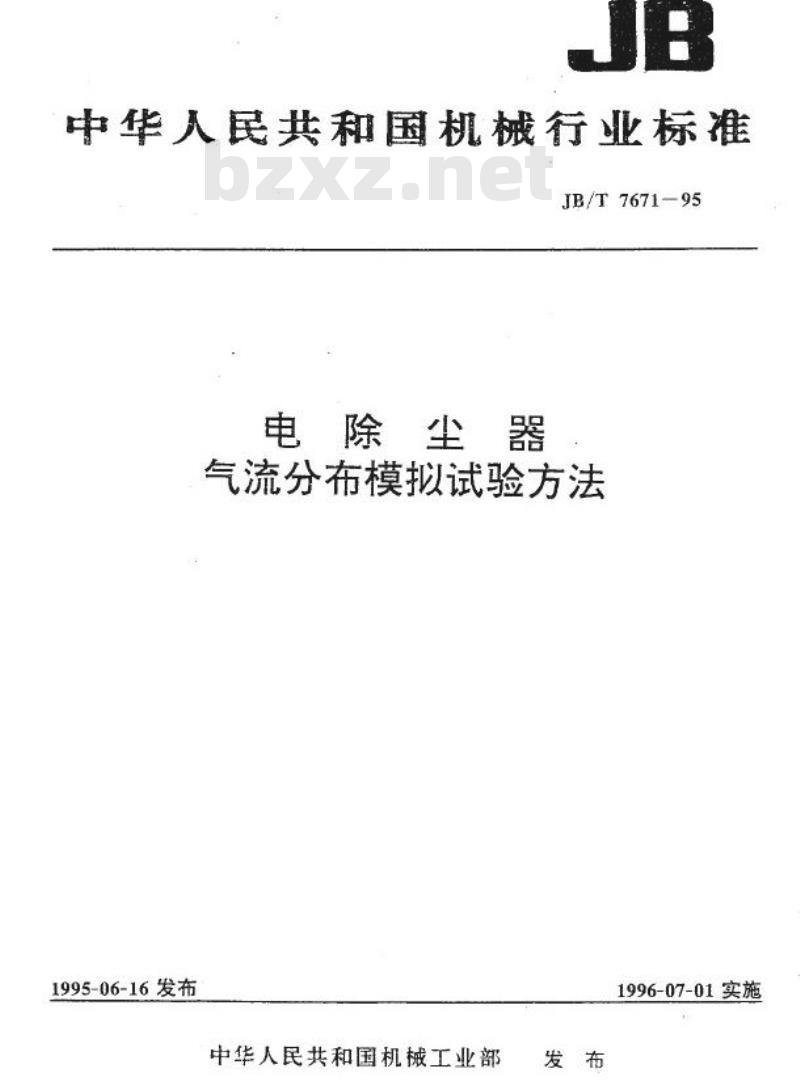

中华人民共和国机械行业标准
JB/T7671-95
电除尘器
气流分布模拟试验方法
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施

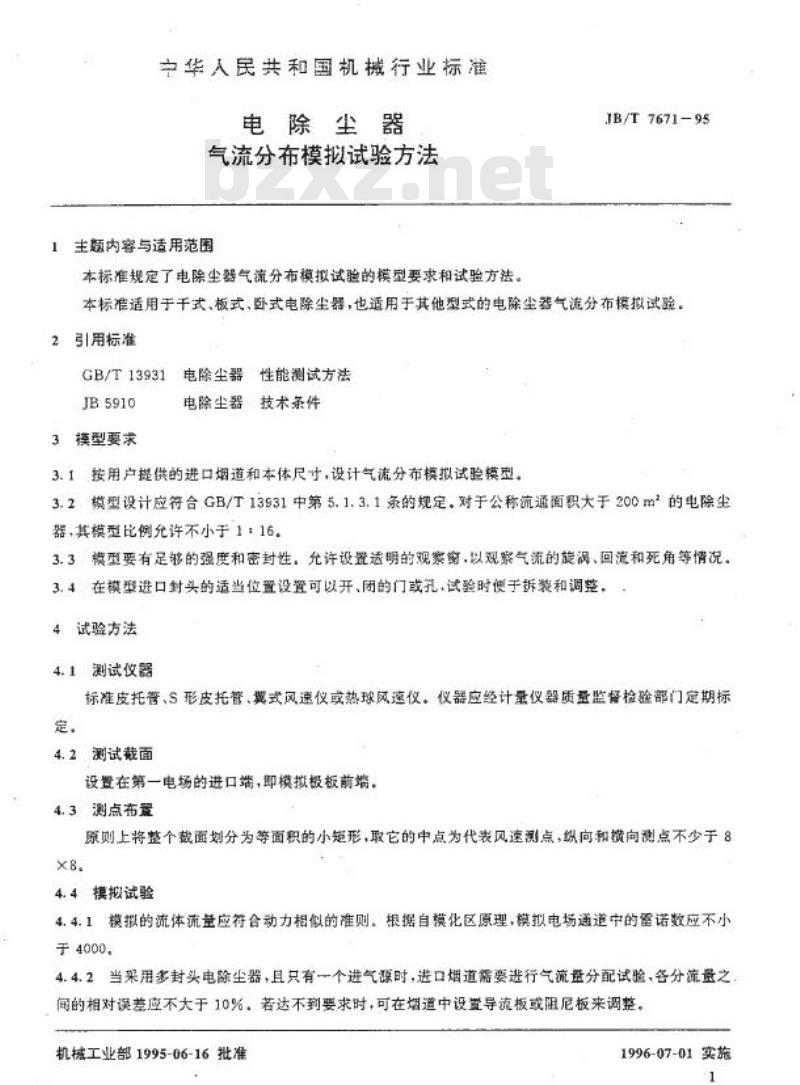

中华人民共和国机械行业标准
电除尘器
气流分布模拟试验方法
1主题内容与适用范围
本标准规定了电除尘器气流分布模拟试验的模型要求和试验方法，JB/T7671-95
本标准适用于干式、板式、卧式电除尘器，也适用于其他型式的电除尘器气流分布模拟试验。2引用标准
GB/T13931电除尘器性能测试方法JB5910
3模型要求Www.bzxZ.net
电除尘器技术条件
3.1按用户提供的进口烟道和本体尺寸，设计气流分布模拟试验模型。3.2模型设计应符合GB/T13931中第5.1.3.1条的规定。对于公称流通面积大于200m2的电除尘器，其模型比例允许不小于1：16。3.3模型要有足够的强度和密封性，允许设置透明的观案密.以观察气流的旋涡、回流和死角等情况。3.4在模型进口封头的适当位置设置可以开、闭的门或孔，试验时便于拆装和调整。4试验方法
4.1测试仪器
标准皮托管、S形皮托管、奠式风速仪或热球风速仪。仪器应经计量仪器质量监督检验部门定期标定。
4.2测试截面
设暨在第一电场的进口端，即模拟极板前端，4.3测点布置
原则上将整个截面划分为等面积的小矩形，取它的中点为代表风速测点，纵向和横向测点不少于8x8。
4.4模拟试验
4.4.1模拟的流体流量应符合动力相似的准则。根据自模化区原理，模拟电场通道中的雷诺数应不小于4000，
4.4.2当采用多封头电除尘器，且只有一个进气源时，进口烟道需要进行气流量分配试验，各分流量之闻的相对误差应不大于10%，著达不到要求时，可在烟道中设置导流板或阻尼板来调整。机械工业部1995-06-16批准
1996-07-01实施

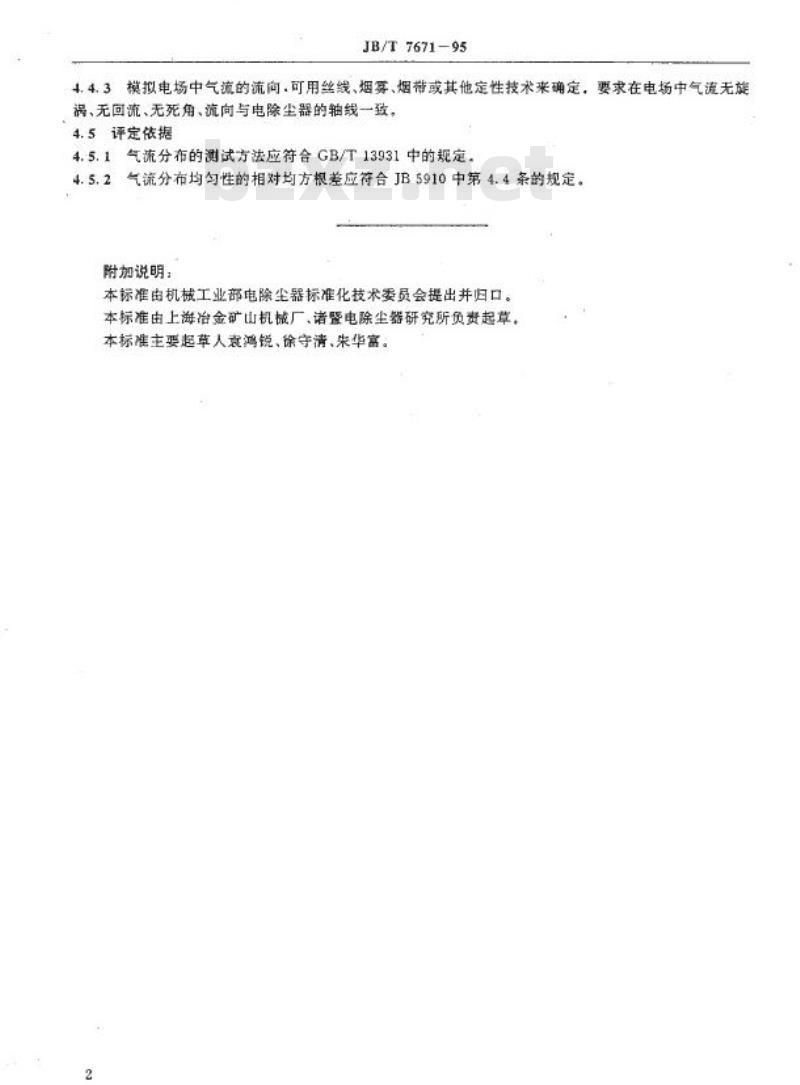

JB/T7671-95
4.4.3模拟电场中气流的流向.可用丝线、烟雾、烟带或其他定性技术来确定，要求在电场中气流无旋涡、无回流、无死角、流向与电除尘器的轴线一致。4.5评定依据
4.5.1气流分布的测试方法应符合GB/T13931中的规定，4.5.2气流分布均勾性的相对均方根差应符合JB5910中第4.4条的规定。附加说明：
本标准由机械工业部电除尘器标准化技术委员会提出并归口。本标准由上海冶金矿山机械厂、诸暨电除尘器研究所负责起草。本标准主要起草人袁鸿锐、徐守清、朱华富。
