【机械行业标准(JB)】 空气分离设备 流程图图形符号和文字代号

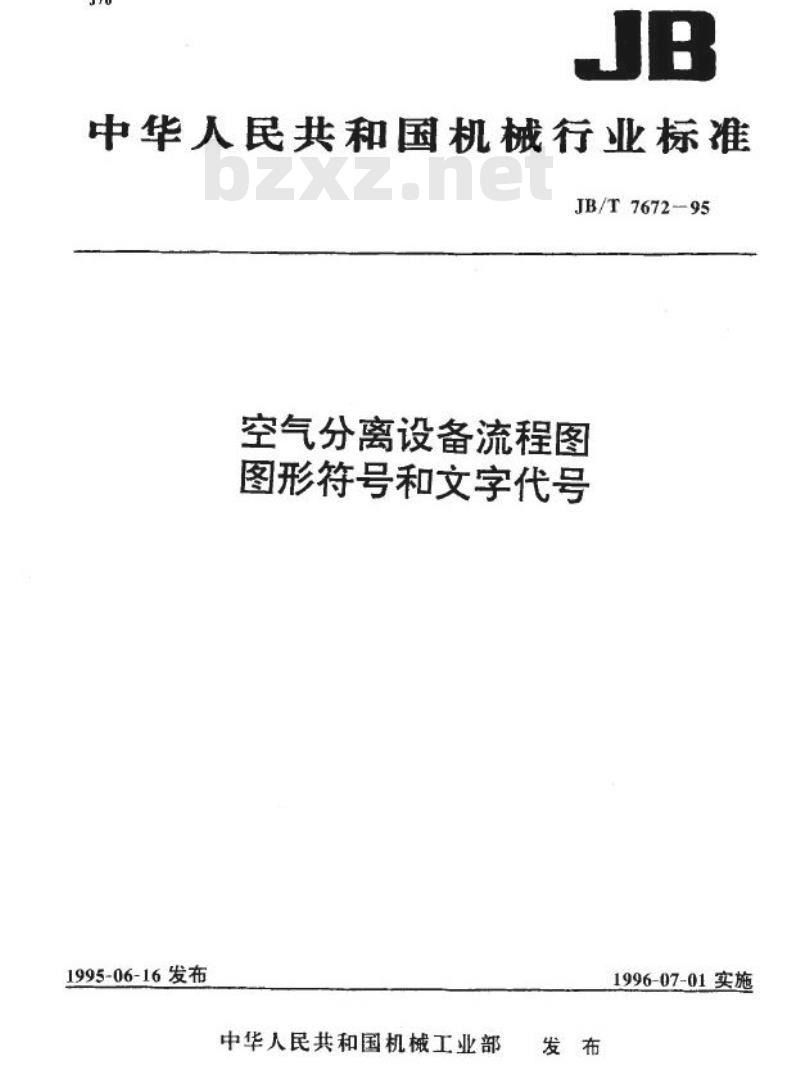

中华人民共和国机械行业标准
JB/T 7672-95
空气分离设备流程图
图形符号和文字代号
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施
主题内容与适用范围
引用标准
一般规定
设备、机器系统图形符号
设备，机器系统文字代号
管线及阀门编号·
测盘控制点代号
测量控制系统图形符号

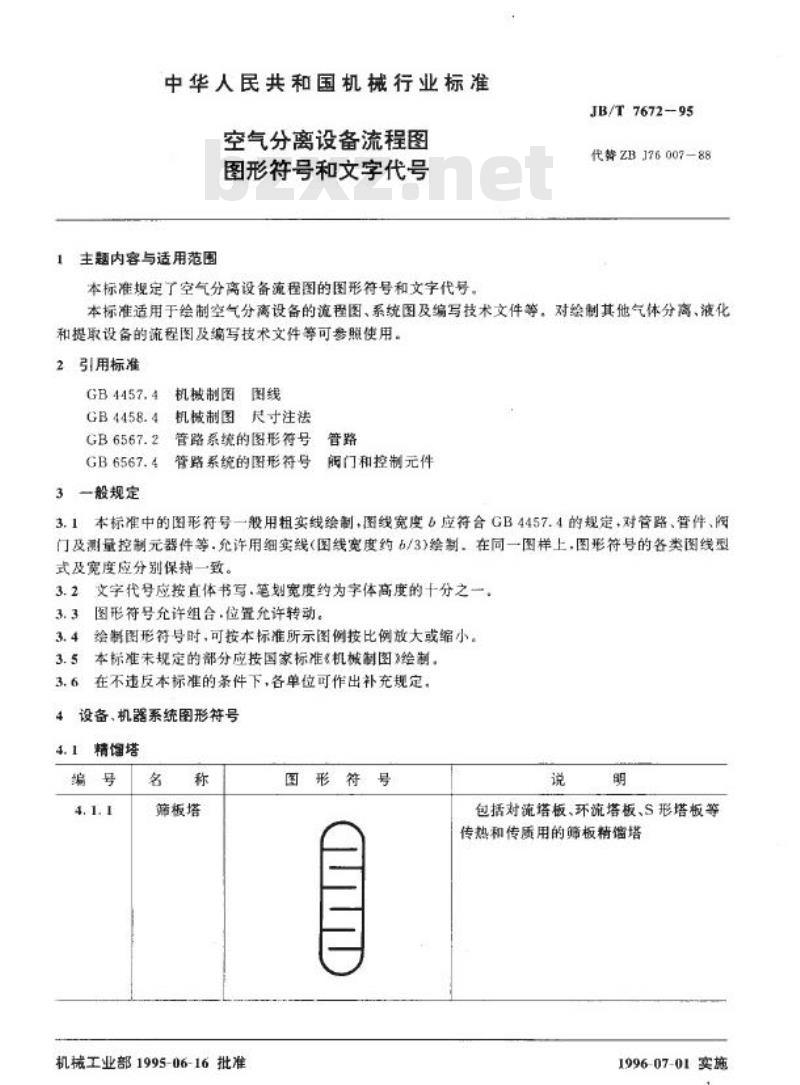

中华人民共和国机械行业标准
空气分离设备流程图
图形符号和文字代号
1主题内容与适用范围
本标准规定了空气分离设备流程图的图形符号和文字代号。JB/T7672-95
代警ZBJ76007-88
本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件等。对绘制其他气体分离、液化和提取设备的流程图及编写技术文件等可参照使用。2引用标准
GB4457.4机械制图图线
GB4458.4机械制图
尽寸注法
GB6567.2管路系统的图形符号管路GB6567.4管路系统的图形符号
阀门和控制元件
3一般规定
3.1本标准中的图形符号一般用粗实线绘制.图线宽度6应符合GB4457.4的规定，对管路、管件、阀门及测量控制元器件等.允许用细实线(图线宽度约6/3)绘制。在同一图样上，图形符号的各类图线型式及宽度应分别保持一致。
3.2文字代号应按直体书写.笔划宽度约为字体高度的十分之一，图形符号允许组合.位置允许转动。3.3
绘制图形符号时，可按本标准所示图例按比例放大或缩小。3.5
本标准末规定的部分应按国家标准《机械制图》绘制。在不违反本标准的条件下，各单位可作出补充规定，3.63
设备、机器系统图形符号
4.1精馏塔
筛板塔
机械工业部1995-06-16批准
图形符号
包括对流塔板、环流塔板、S形塔板等传热和传质用的筛板精馏塔
1996-07-01实施

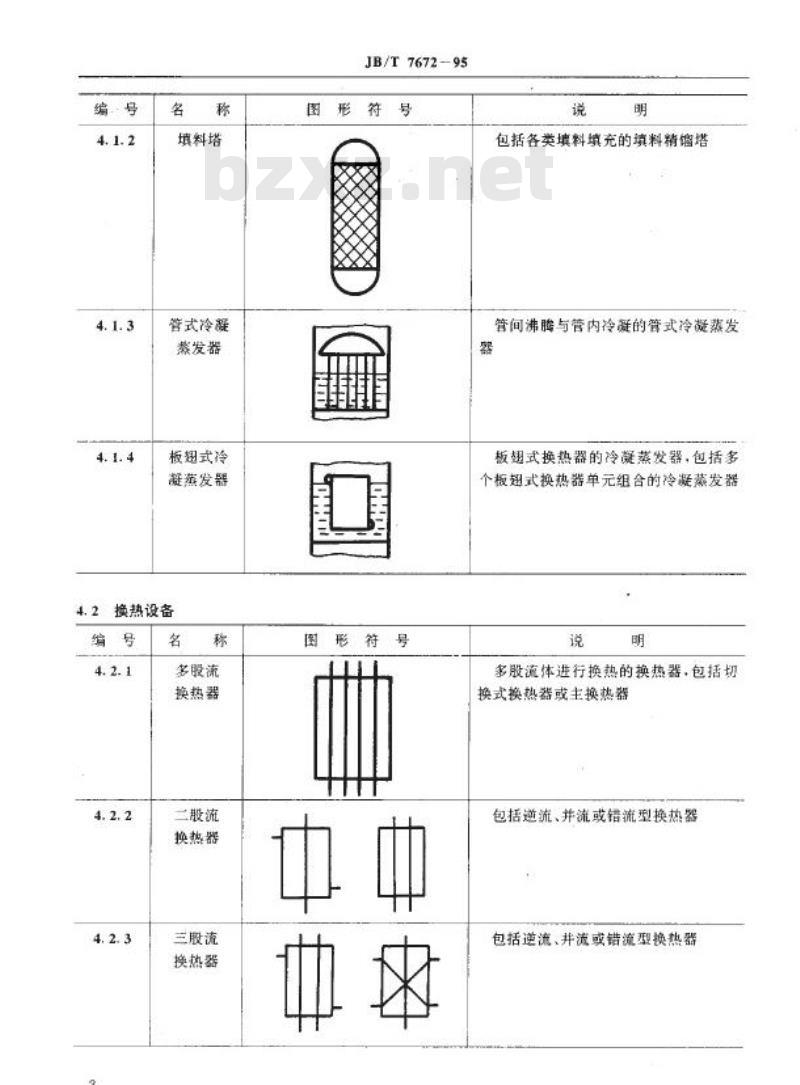

填料塔
管式冷凝
蒸发器
板翅式冷
凝蒸发器
4.2换热设备
多股流
换热器www.bzxz.net
二般流
换热器
三股流
换热器
JB/T 7672-95
图形符
图形符号
包括各类填料填充的填料精瘤塔管间沸腾与管内冷避的管式冷凝蒸发器
板翅式换热器的冷凝蒸发器，包括多个板翅式换热器单元组合的冷凝蒸发器说
多股流体进行换热的换热器，包括切换式换热器或主换热器
包括流、并流或错流型换热器
包括逆流、并流或错流型换热器号

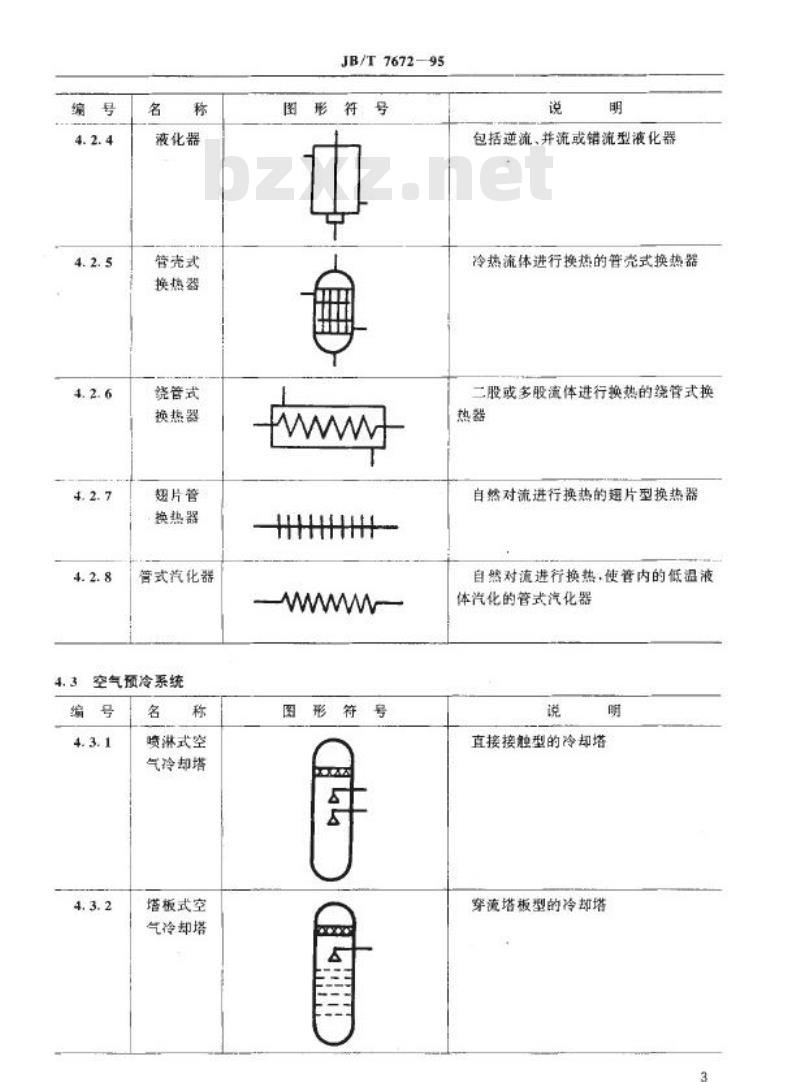

液化器
管壳式
换热器
绕管式
换热器
翅片管
换热器
管式汽化器
4.3空气预冷系统
喷淋式空
气冷却塔
塔板式空
气冷却塔
JB/T 7672--95
图形符号
包括逆流、并流或错流型液化器冷热流体进行换热的管壳式换热器二股或多股演体进行换热的绕管式换热器
自然对流进行换热的趣片型换热器自然对流进行换热，使管内的低温液体汽化的管式汽化器
直接接触型的冷却塔
穿流塔板型的冷却塔
填料式空
气冷却塔
混合式空
气冷却塔
塔板式
水冷却塔
填料式
水冷却塔
4.4容器及其他设备
干燥器、吸
附器、纯
卧式纯化器
JB/T76729S
图形符
填装各式填料的冷却塔
低温水和常温水同时冷却空气的水冷却塔
开口型的冷却塔
A一带抽风机的填料塔
B---不带抽风机的填料塔
器内填充分子筛、硅胶或错胶，用以消除空气中水分、二氧化碳和碳氢化合物及纯化气体杂质
器内填充分子筛，用以清除空气中水分，二氧化碳和碳氢化合物
气液分离器
水冷却器
水浴式
汽化器
水封器
电加热器和
蒸汽加热器
-阻火器
自动阅箱
触媒炉
JB/T7672-95
图形符号
电由电电
气液分离用
用水冷却气体的换热器
低温液体在管内被水加热汽化
利用水柱压力将气体封住
用以加热气体的电加热器和蒸汽加热阻挡火焰的设备
利用气流压差进行自动切换以改变气流方向
内装催化剂，以催化反应法脱除混合气体中的某种气体或杂质
于带式
过滤器
装式过滤器
过滤器
消声器
消声坑
液氧喷射
蒸发器
喷射器
蓄热器
灌充器
JB/T7672-95
图形符号
各式空气压缩机用的大型过滤器各式空气压缩机用的大型过滤器设在影胀机前或管道上用的小型过滤器
气体效空用消声器
利用地下坑道面设置的消声器
少量液氧通过喷射器与氧气流相混合面蒸发用
利用蒸汽或空气使排放的低温液体汽化
用以贮落热量
各种气体产品充瓶用的满充器
4.5描及贮罐
4.6机器
气体贮罐及
缓冲器
低温液
体贮槽
低温液
体槽车
大型低温
液体槽
湿式贮气柜
电动机
发电机
离心式低
温液体泵
柱塞式低
温液体票
JB/T 7672—95
图形符号
图形符号
贮存及缓冲气体的容器
贮存低温液体的真空绝热容器
贮存低温液体的移动式真空绝热容器采用粉末普通绝热的大型低温液体容处存气体的容器
包括同步或异步及微型交直流电动机制动透平膨胀机用
液体由开日端进，闭口端出
液体由开口端进，闭口端出
