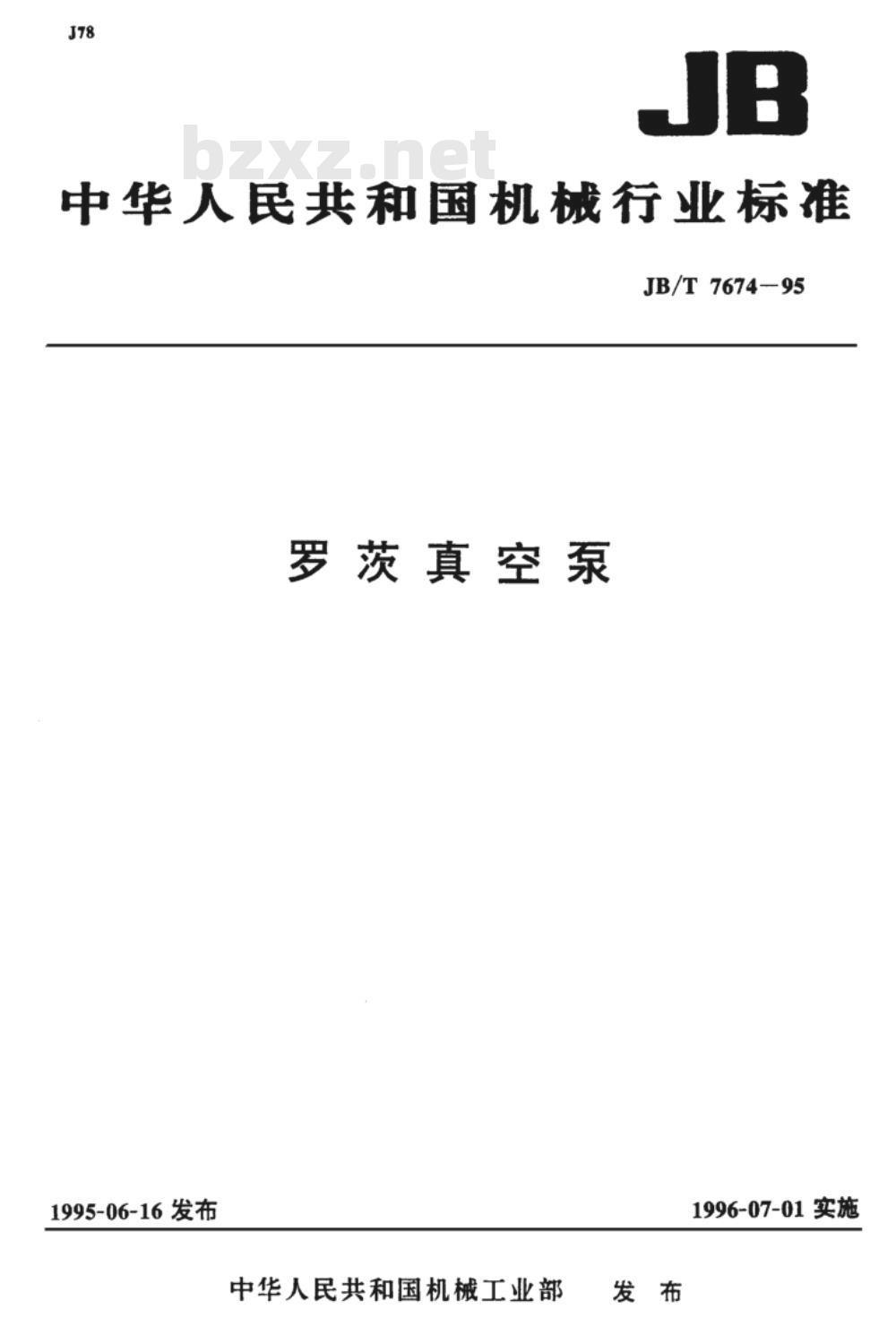

【机械行业标准(JB)】 罗茨真空泵

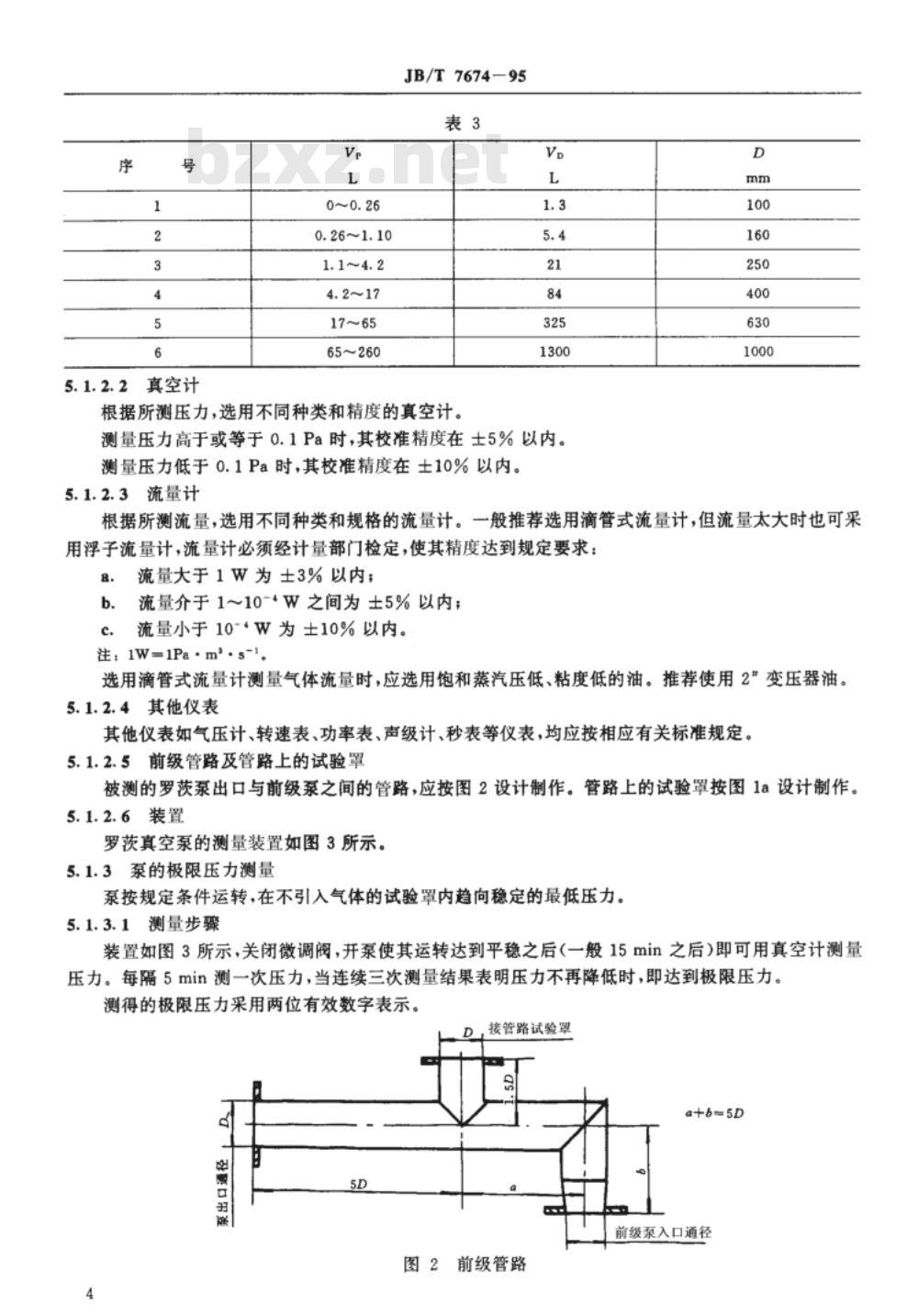

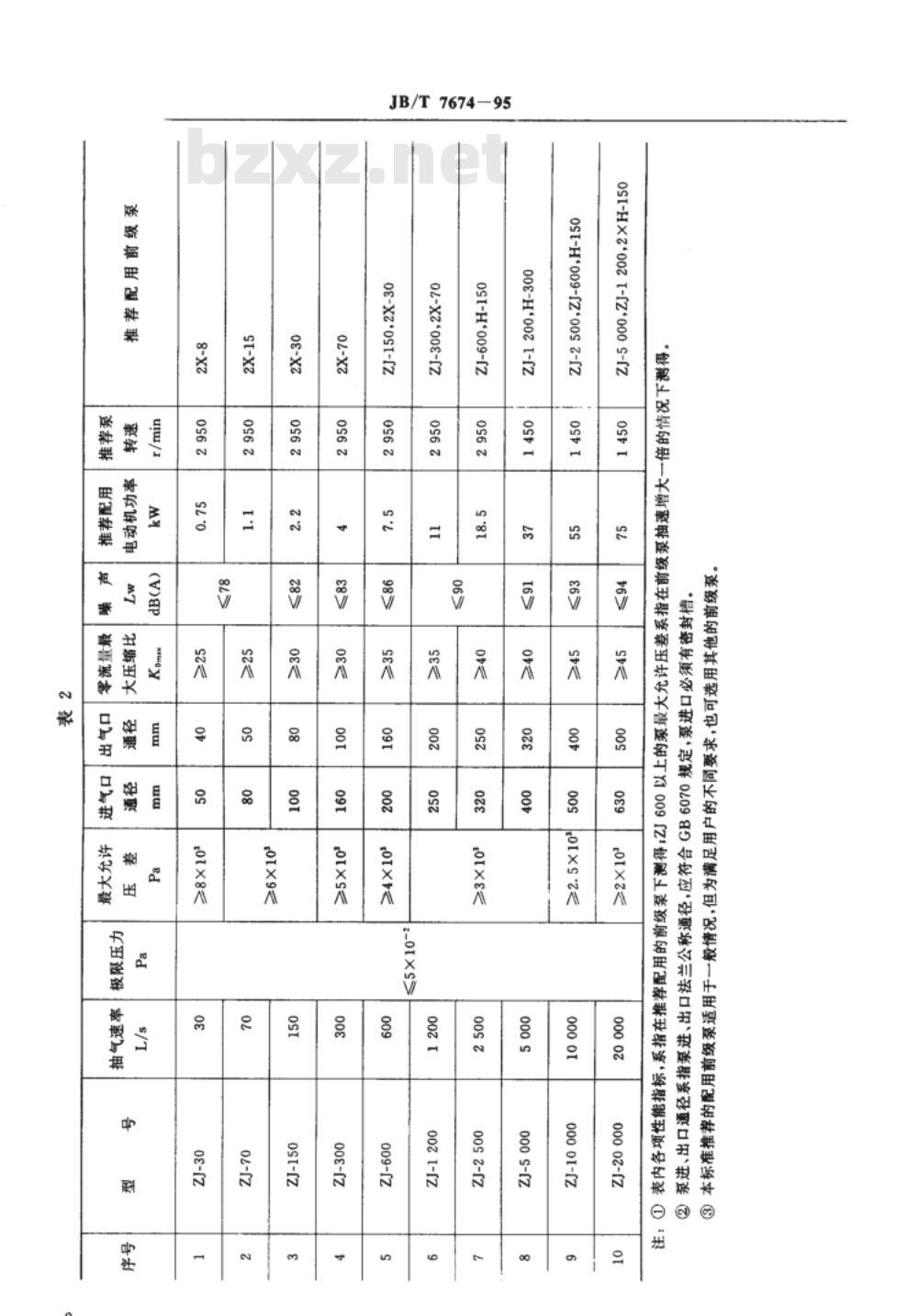

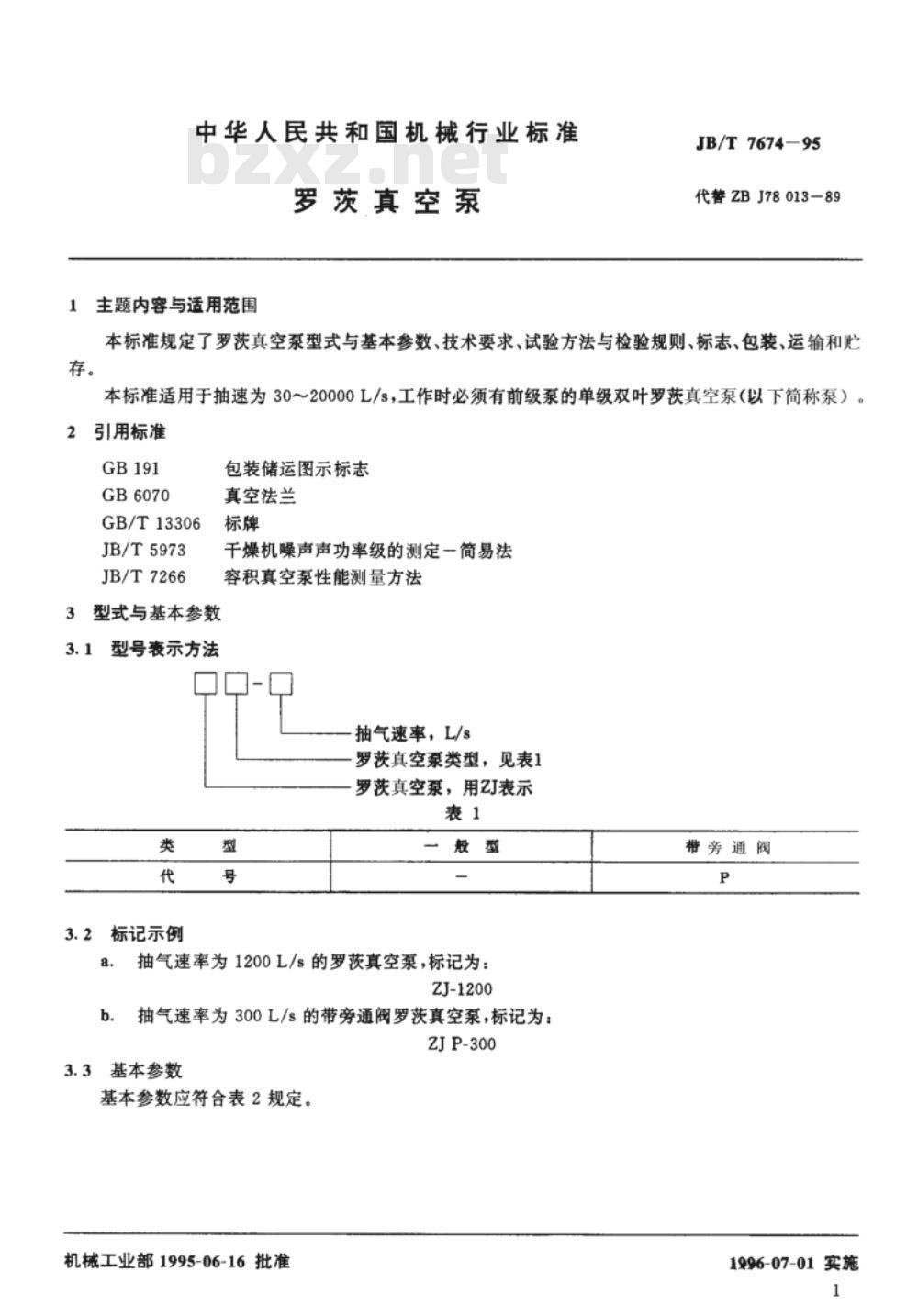

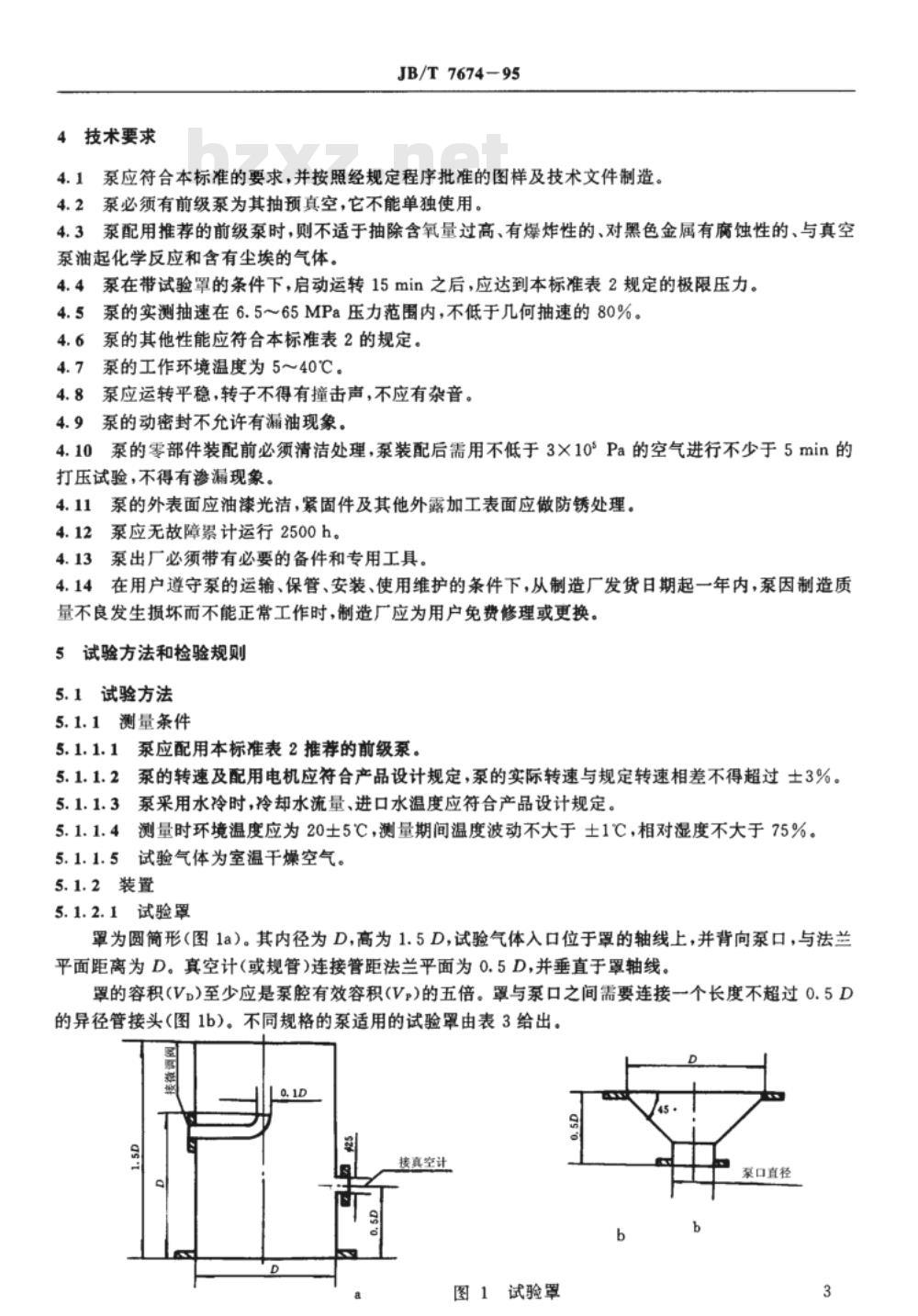

中华人民共和国机械行业标准 JB/T7674-95 罗茨真空泵 发布：中华人民共和国机械工业部，1995-06-16 实施：1996-07-01 主题内容与适用范围 本标准规定了罗茨真空泵的型式与基本参数、技术要求、试验方法与检验规则、标志、包装、运输和贮存。 本标准适用于抽速为30～20000L/s，工作时必须有前级泵的单级双叶罗茨真空泵（以下简称泵）。 引用标准 GB191 GB6070 GB/T13306 JB/T5973 JB/T7266 3 型式与基本参数 3.1 型号表示方法 罗茨真空泵，用ZJ表示。 3.2 标记示例 a. 抽气速率为1200L/s的罗茨真空泵，标记为：ZJ-1200。 b. 抽气速率为300L/s的带旁通阀罗茨真空泵，标记为：ZJP-300。 3.3 基本参数 基本参数应符合表2规定。（注：表2详细规定了真空泵的各项基本参数。） 5.1.2 测量仪表 5.1.2.2 真空计 根据所测压力，选用不同种类和精度的真空计。当测量压力高于或等于0.1Pa时，其校准精度在±5%以内。测量压力低于0.1Pa时，其校准精度在±10%以内。 5.1.2.3 流量计 根据所测流量，选用不同种类和规格的流量计。一般推荐选用滴管式流量计，但流量太大时也可采用浮子流量计。流量计必须经计量部门检定，使其精度达到规定要求：流量大于1W为±3%以内；流量介于1W至10W之间为±5%以内；流量小于1W为±10%以内。 注：1W=1Pa·m³/s。 选用滴管式流量计测量气体流量时，应选用饱和蒸汽压低、粘度低的油。推荐使用2变压器油。 5.1.2.4 其他仪表 其他仪表如气压计、转速表、功率表、声级计、秒表等，均应按相应有关标准规定。 5.1.2.5 前级管路及管路上的试验罩 被测的罗茨泵出口与前级泵之间的管路，应按图2设计制作。管路上的试验罩按图1a设计制作。 5.1.2.6 装置 罗茨真空泵的测量装置如图3所示。 5.1.3 泵的极限压力测量 泵按规定条件运转，在不引入气体的试验罩内趋向稳定的最低压力。 5.1.3.1 测量步骤 装置如图3所示，关闭微调阀，开泵使其运转达到平稳之后（一般15min之后）即可用真空计测量压力。每隔5min测一次压力，当连续三次测量结果表明压力不再降低时，即达到极限压力。测得的极限压力采用两位有效数字表示。 图2 前级管路 (此处为图示描述) 图3 测量装置 (此处为图示描述)
