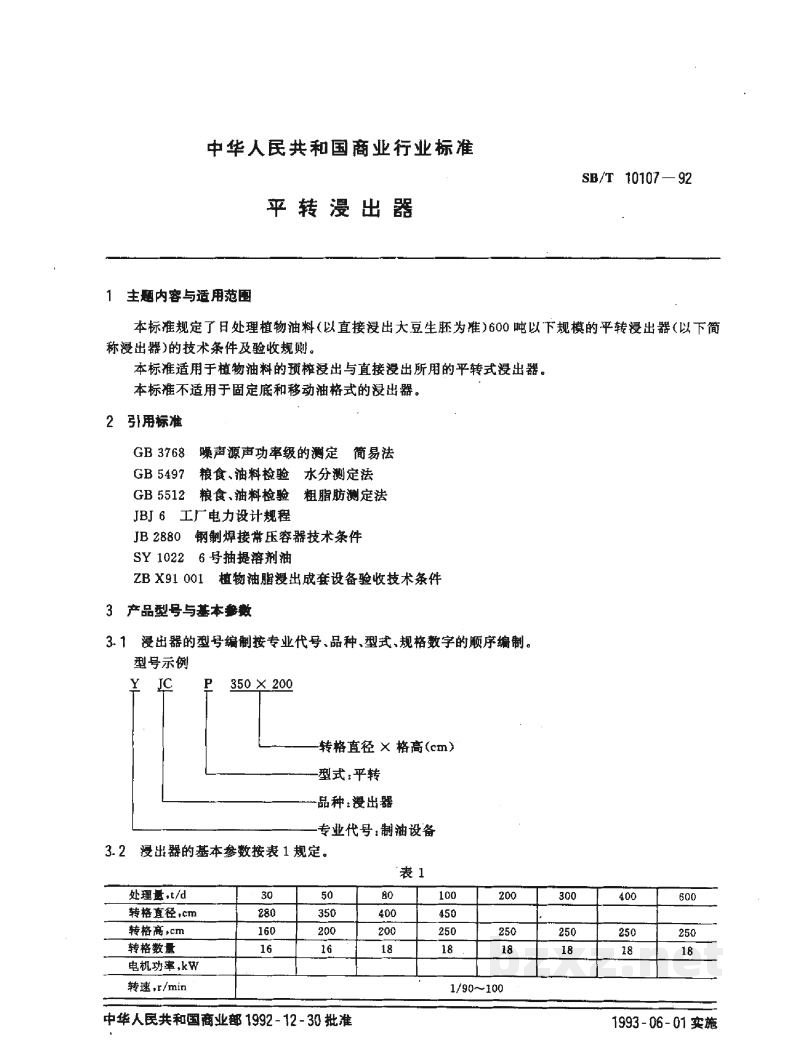

【商业标准】 平转浸出器

中华人民共和国商业行业标准

SB/T 10107—92

平转浸出器

1 主题内容与适用范围

本标准规定了日处理植物油料（以直接浸出大豆生胚为准）600吨以下规模的平转浸出器（以下简称浸出器）的技术条件及验收规则。

本标准适用于植物油料的预榨浸出与直接浸出所用的平转式浸出器。

本标准不适用于固定底和移动油格式的浸出器。

2 引用标准

3 产品型号与基本参数

3.1 浸出器的型号编制按专业代号、品种、型式、规格数字的顺序编制。

型号示例：

3.2 浸出器的基本参数按表1规定。

表 1

中华人民共和国商业部 1992-12-30 批准 1993-06-01 实施

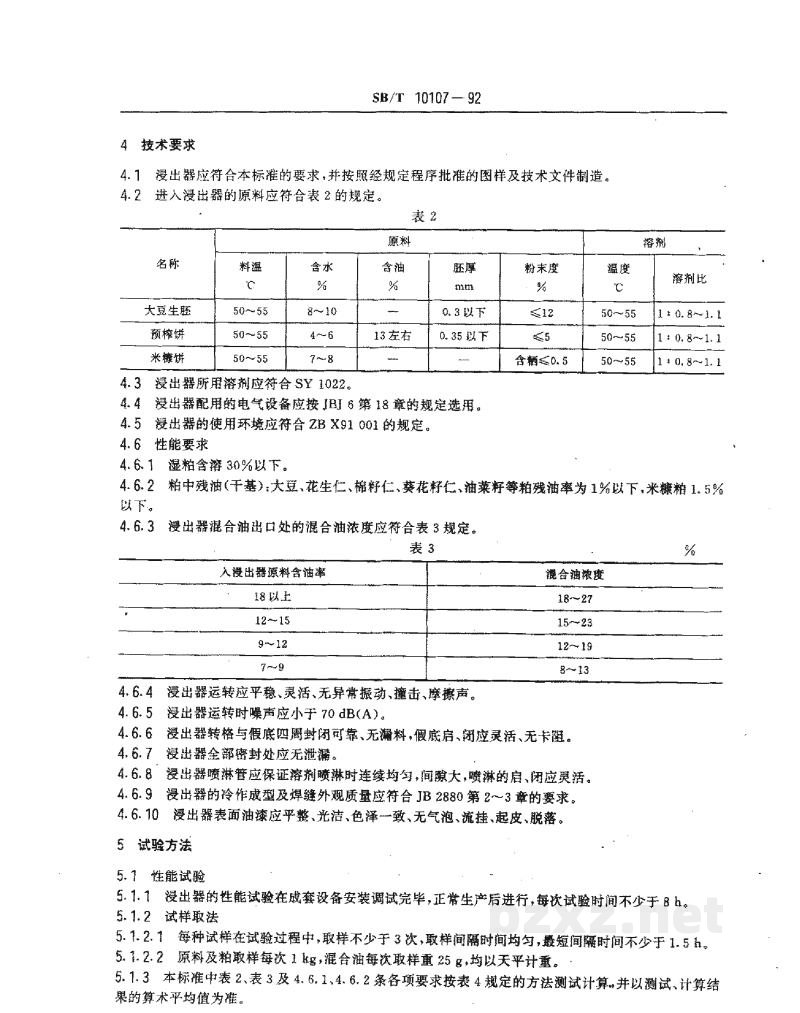

4 技术要求

4.1 浸出器应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。

4.2 进入浸出器的原料应符合表 2 的规定。

表 2

4.3 浸出器所用溶剂应符合 SY 1022。

4.4 浸出器配用的电气设备应按 JB 6 第 18 章的规定选用。

4.5 浸出器的使用环境应符合 ZB X91 001 的规定。

4.6 性能要求

4.6.1 湿粕含溶 30%以下。

4.6.2 粕中残油(干基)：大豆、花生仁、棉籽仁、葵花籽仁、油菜籽等粕残油率为 1%以下，米糠粕 1.5%以下。

4.6.3 浸出器混合油出口处的混合油浓度应符合表 3 规定。

表 3

4.6.4 浸出器运转应平稳、灵活，无异常振动、撞击、摩擦声。

4.6.5 浸出器运转时噪声应小于 70 dB(A)。

4.6.6 浸出器转格与假底四周封闭可靠、无漏料，假底启、闭灵活、无卡阻。

4.6.7 浸出器全部密封处应无泄漏。

4.6.8 浸出器喷淋管应保证溶剂喷淋时连续均匀，间隙大，喷嘴的启、闭应灵活。

4.6.9 浸出器的冷作成型及焊缝外观质量应符合 JB 2880 第 2~3 章的要求。

4.6.10 浸出器表面油漆应平整、光洁，色泽一致，无气泡、流挂、起皮、脱落。

5 试验方法

5.1 性能试验

5.1.1 浸出器的性能试验在成套设备安装调试完毕，正常生产后进行，每次试验时间不少于 8 h。

5.1.2 试样取法

5.1.2.1 每种试样在试验过程中，取样不少于 3 次，取样间隔时间均匀，最短间隔时间不少于 1.5 h。

5.1.2.2 原料及粕取样每次 1 g，混合油每次取样重 25 g，均以天平计重。

5.1.3 本标准中表 2、表 3 及 4.6.1、4.6.2 条各项要求按表 4 规定的方法测试计算。并以测试、计算结果的算术平均值为准。

SB/T 10107—92

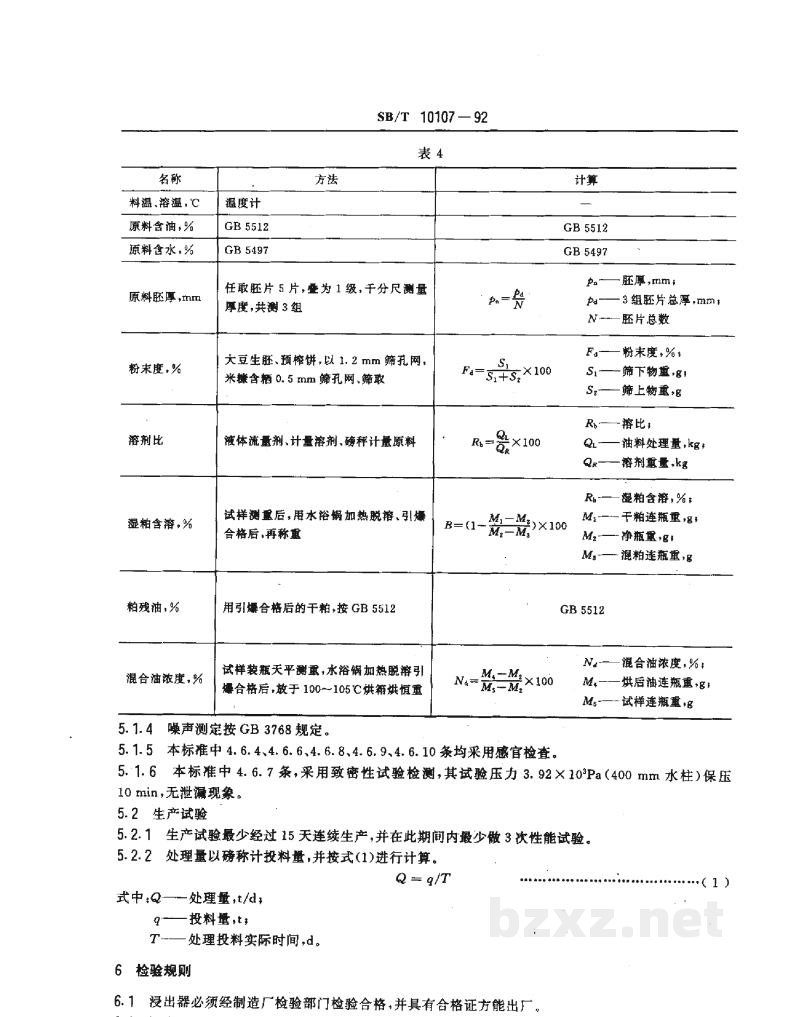

表4

5.1.4噪声测定按GB 3768规定。

5.1.5本标准中4.6、4.4、6.6、4.6、8.4、6.9、4.6.10条均采用感官检查。

5.1.6本标准中4.6.7条，采用致密性试验检测，其试验压力 $3.92 \times 10^5$ Pa (400 mm水柱)保压10 min，无泄漏现象。

5.2生产试验

5.2.1生产试验最少经过15天连续生产，并在此期间内最少做3次性能试验。

5.2.2处理量以磅秤计投料量，并按式(1)进行计算。

式中： $Q$ ——处理量，t/d；
$q$ ——投料量，t；
$T$ ——处理投料实际时间，d。

6  检验规则

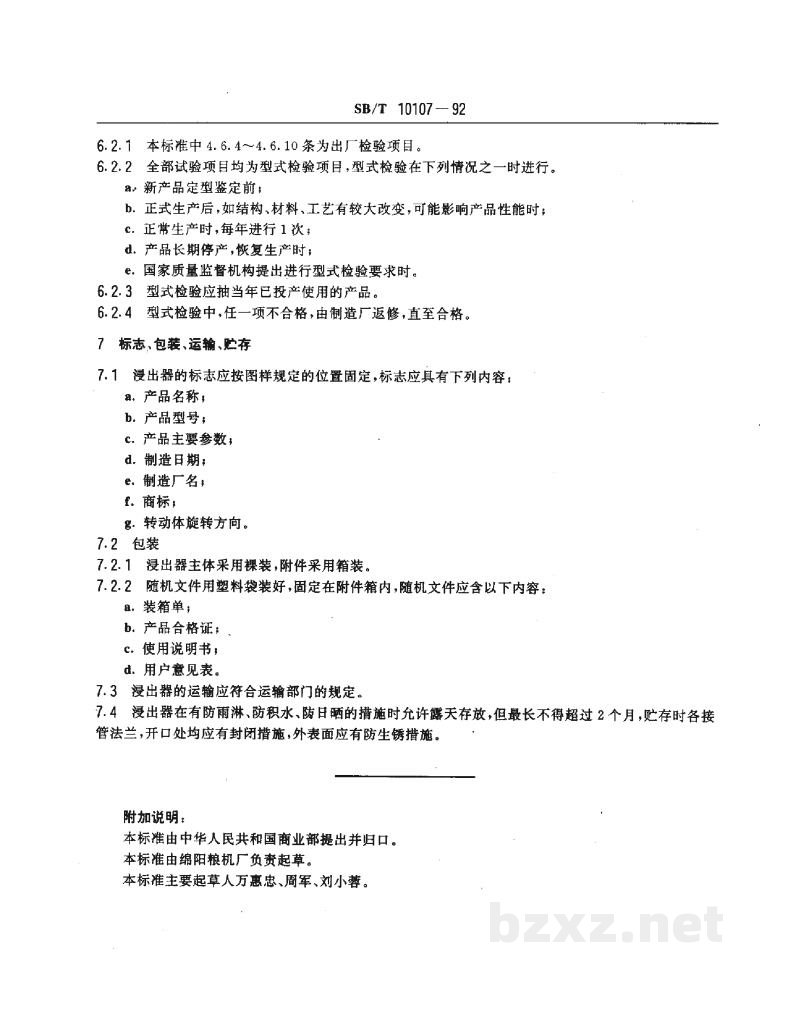

6.1浸出器必须经制造厂检验部门检验合格，并具有合格证才能出厂。
