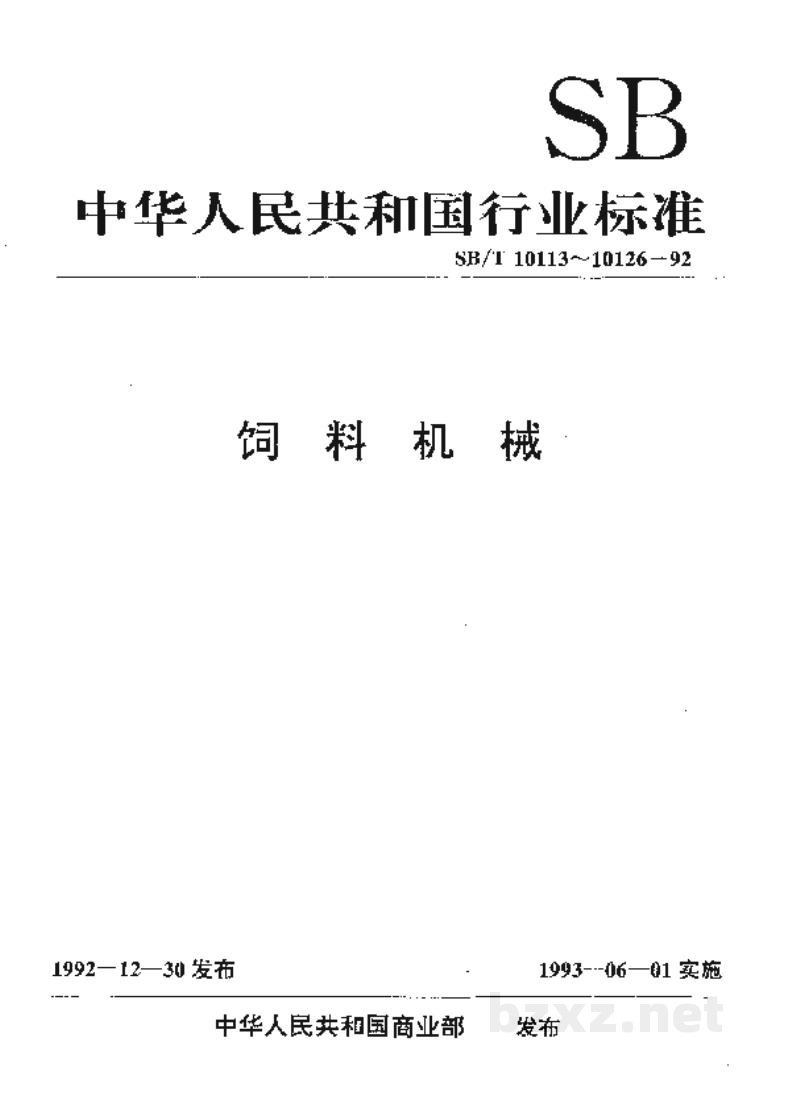

中华人民共和国行业标准
SB/T 10113~10126-92
饲料机械
1992-12-30发布 1993-06-01实施
中华人民共和国商业部 发布

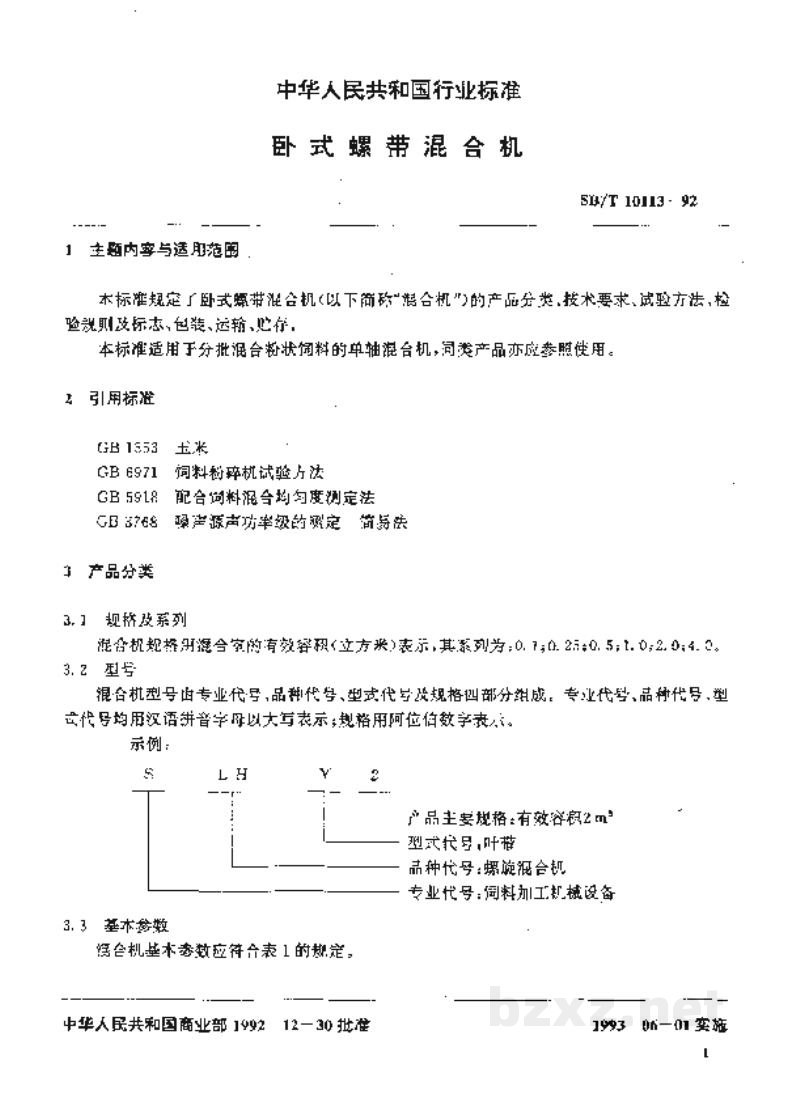

中华人民共和国行业标准
卧式螺带混合机
SB/T 10113 - 92
1 主题内容与适用范围
本标准规定了卧式螺带混合机（以下简称“混合机”）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于分批混合粉状饲料的单轴混合机，同类产品亦应参照使用。
2 引用标准
- GB 1353 玉米
- GB 6971 饲料粉碎机试验方法
- GB 5918 配合饲料混合均匀度测定法
- GB 3768 噪声源声功率级的测定 简易法
3 产品分类
3.1 规格及系列
混合机规格用混合机的有效容积（立方米）表示，其系列为：0.1, 0.25, 0.5, 1, 0.2, 2, 4, C。
3.2 型号
混合机型号由专业代号、品种代号、型式代号及规格四部分组成，专业代号、品种代号、型式代号均用汉语拼音字母以大写表示；规格用阿位数字表示。
示例：
| S | L H | Y | 2 |
| 专业代号：饲料加工机械设备 | |||
| 品种代号：螺旋混合机 | |||
| 型式代号：叶带 | |||
| 产品主要规格：有效容积 2m³ | |||
3.3 基本参数
混合机基本参数应符合表1的规定。

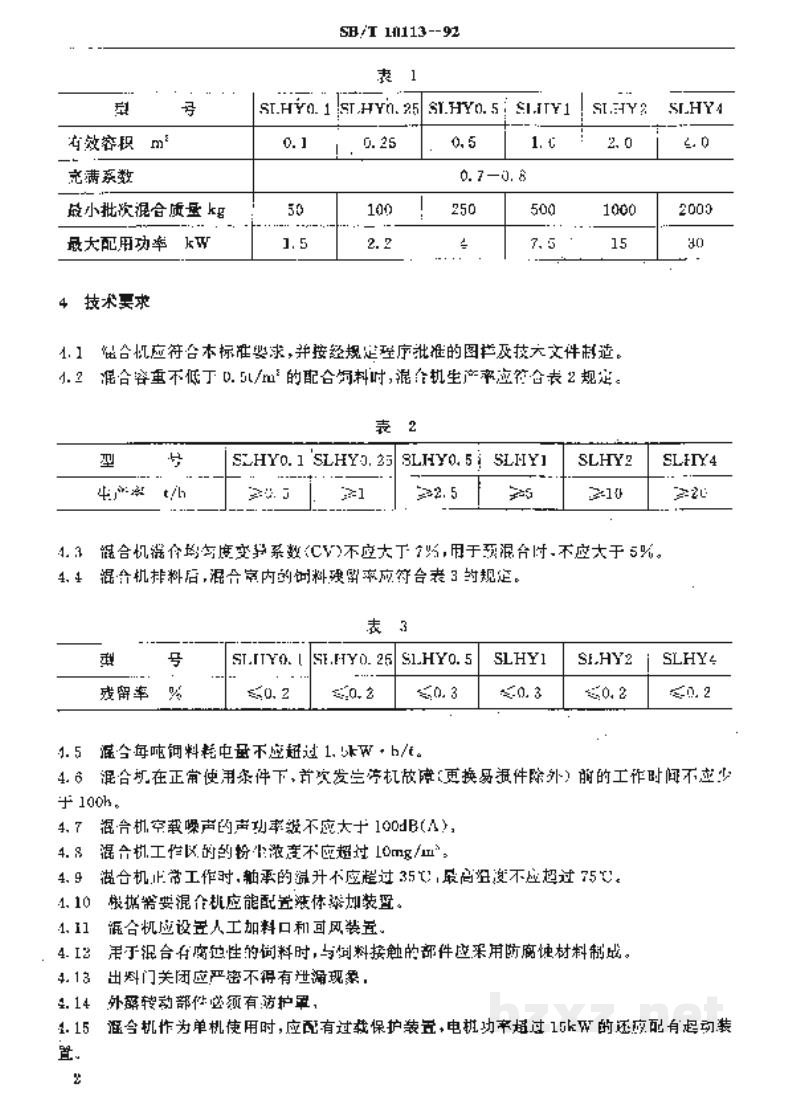

表 1
| 型号 | SLHY0.1 | SLHY0.25 | SLHY0.5 | SLHY1 | SLHY2 | SLHY4 | |
|---|---|---|---|---|---|---|---|
| 有效容积 m³ | 0.1 | 0.25 | 0.5 | 1.0 | 2.0 | 4.0 | |
| 充满系数 | 0.7 - 0.8 | ||||||
| 最小批次混合质量 kg | 50 | 100 | 250 | 500 | 1000 | 2000 | |
| 最大配用功率 kW | 1.5 | 2.2 | 4 | 7.5 | 15 | 30 | |
4 技术要求
4.1 混合机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。
4.2 混合容量不低于 0.5m³/m² 的配合饲料时，混合机生产率应符合表 2 规定。
表 2
| 型号 | SLHY0.1 | SLHY0.25 | SLHY0.5 | SLHY1 | SLHY2 | SLHY4 | |
|---|---|---|---|---|---|---|---|
| 生产率 t/h | ≥0.5 | ≥1 | ≥2.5 | ≥5 | ≥10 | ≥20 | |
4.3 混合机混合均匀度变异系数(CV)不应大于7%，用于预混料时，不应大于5%。
4.4 混合机排料后，混合室内的物料残留率应符合表 3 的规定。
表 3
| 型号 | SLHY0.1 | SLHY0.25 | SLHY0.5 | SLHY1 | SLHY2 | SLHY4 | |
|---|---|---|---|---|---|---|---|
| 残留率 % | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.2 | ≤0.2 | |
4.5 混合每吨饲料耗电量不应超过 1.5kW·h/t。
4.6 混合机在正常使用条件下，首次发生停机故障（更换易损件除外）前的工作时间不应少于 100h。
4.7 混合机空载噪声的声功率级不应大于 100dB(A)。
4.8 混合机工作区的粉尘浓度不应超过 10mg/m³。
4.9 混合机正常工作时，轴承温升不应超过 35℃；最高温度不应超过 75℃。
4.10 根据需要混合机能配置液体添加剂装置。
4.11 混合机应设置人工加料口和回风装置。
4.12 用于混合有腐蚀性的饲料时，与饲料接触的部件应采用防腐材料制成。
4.13 出料门关闭应严密不得有泄漏现象。
4.14 外露转动部件必须有防护罩。
4.15 混合机作为单机使用时，应配有超载保护装置。电机功率超过 15kW 的还应配有起动装置。
