【商业标准】 粮油加工机械通用技术条件液压系统技术要求

中华人民共和国商业行业标准

1 主题内容与适用范围

本标准规定了单机控制或多机集中控制的液压系统的技术要求。

本标准适用于粮油加工机械。

2 引用标准

• GB 1239 普通圆柱螺旋弹簧
• GB 2346 液压气动系统及元件公称压力系列
• GB 2347 液压泵及马达公称排量系列
• JB 825 油压系统管路公称通径系列参数

3 一般要求

3.1 液压系统应设有：动力部分（液压泵）、执行部分（液压缸和液压马达）、控制部分（压力、流量及方向控制阀）及辅助部分（滤油器、管件、油箱）等。

油箱应设有：油位指示装置、通风孔和加油、放油口。

3.2 液压系统公称压力应符合 GB 2346 的规定，液压泵及液压马达公称排量应符合 GB 2347 的规定。管路公称通径应符合 JB 825 的规定。

3.3 液压系统中的主要工作件，如活塞、活塞杆、滑阀、缸体等工作表面，不得有裂纹、划伤、锈蚀，并不得用锉刀、砂布等进行修整。

3.4 液压装置中的工作弹簧应不低于 GB 1239 中二级精度的要求。

3.5 液压装置装配前，零部件必须彻底清洗。油箱经仔细清理后宜涂以浅色耐油漆。

3.6 液压装置应根据工作条件，明确规定其液压油用油。

3.7 液压泵的入口油温不应超过 60℃。

4 液压泵及其安装

4.1 液压系统中的泵，其无负荷排量及满负荷效率应符合设计要求，超负荷（不低于额定压力的 125%）运转 1 min 及冲击负载下工作正常。

泵在工作中不得有外渗漏及异常噪声。振动、温升应控制在规定的范围内。

4.2 液压泵应尽量安装在油液内。当安装在油面以上时，其吸油高度一般不超过 300 mm。

4.3 液压泵吸油管路应保证可靠的密封，并插入油液足够深度。

4.4 在新设计的产品中液压泵不得采用带传动。

5 管路安装

5.1 液压系统管路安装应力求排列整齐、线路短、弯曲少，并严禁和运动零件相接触。

5.2 平行或交错管子之间，须有 $10 \text{ mm}$ 以上的间隙，以防接触和振动。

5.3 液压管路弯曲半径应参照表 1 规定。弯曲处不得出现波折和椭圆短长轴之比小于 0.75 的压扁现象。

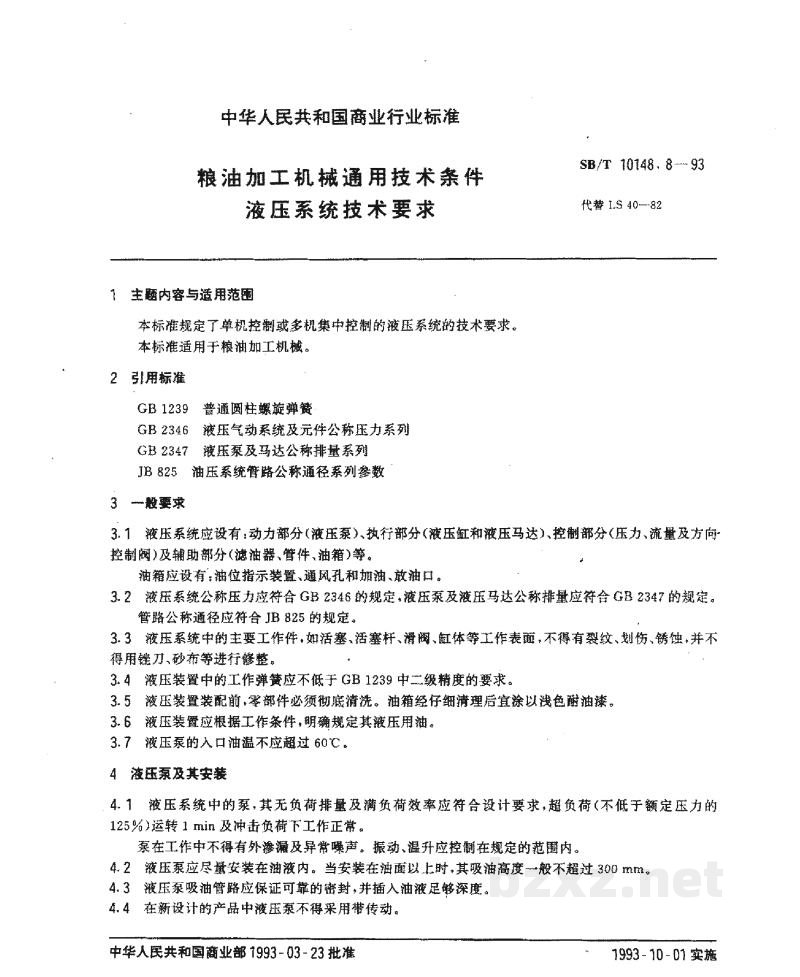

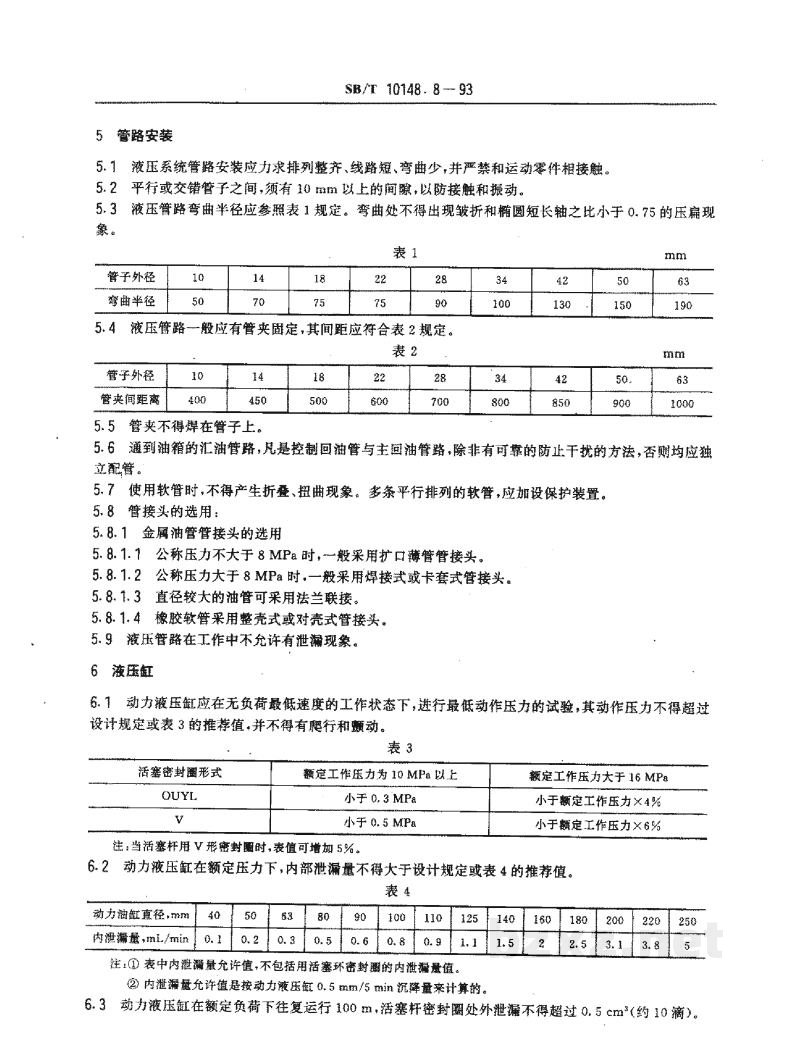

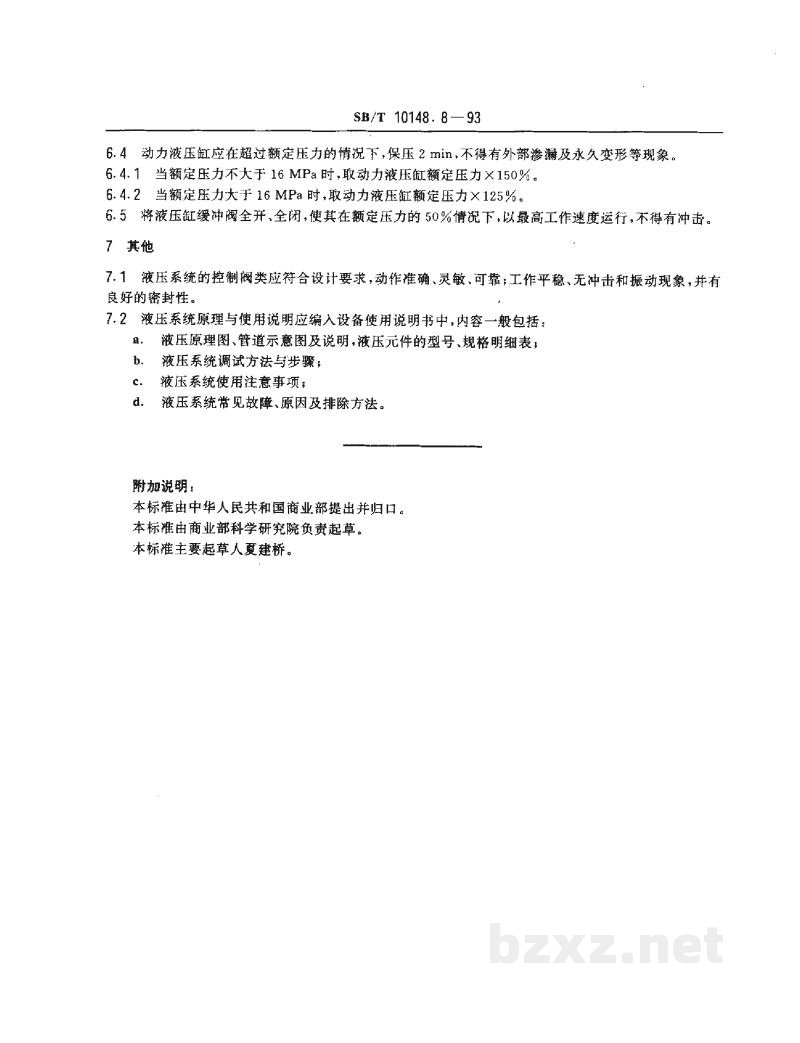

标准图片预览
