【其他行业标准】 容积真空泵 振动测量方法

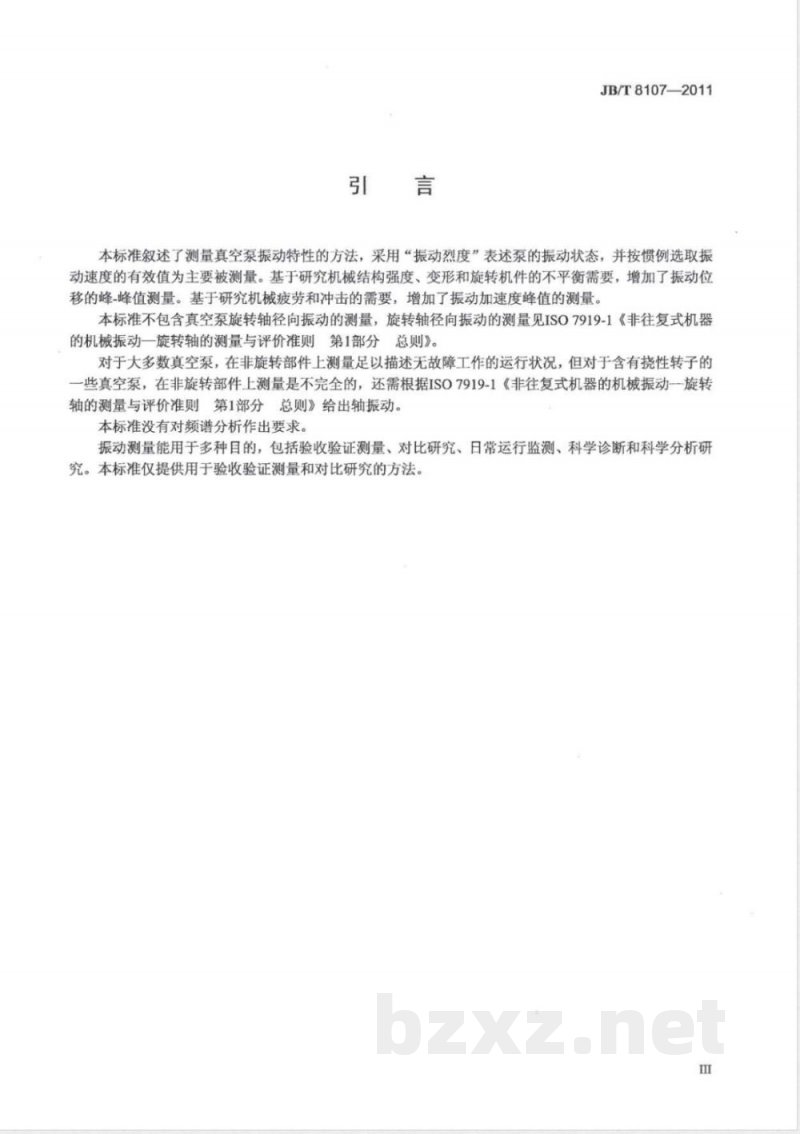

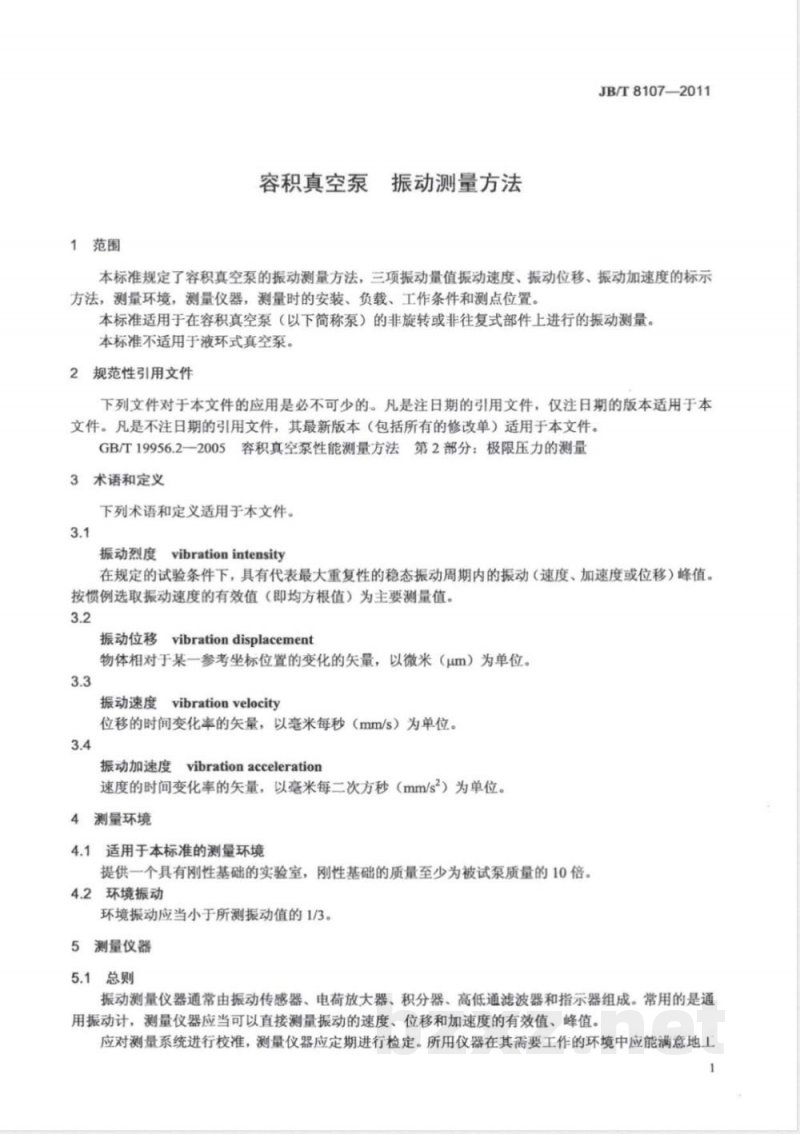

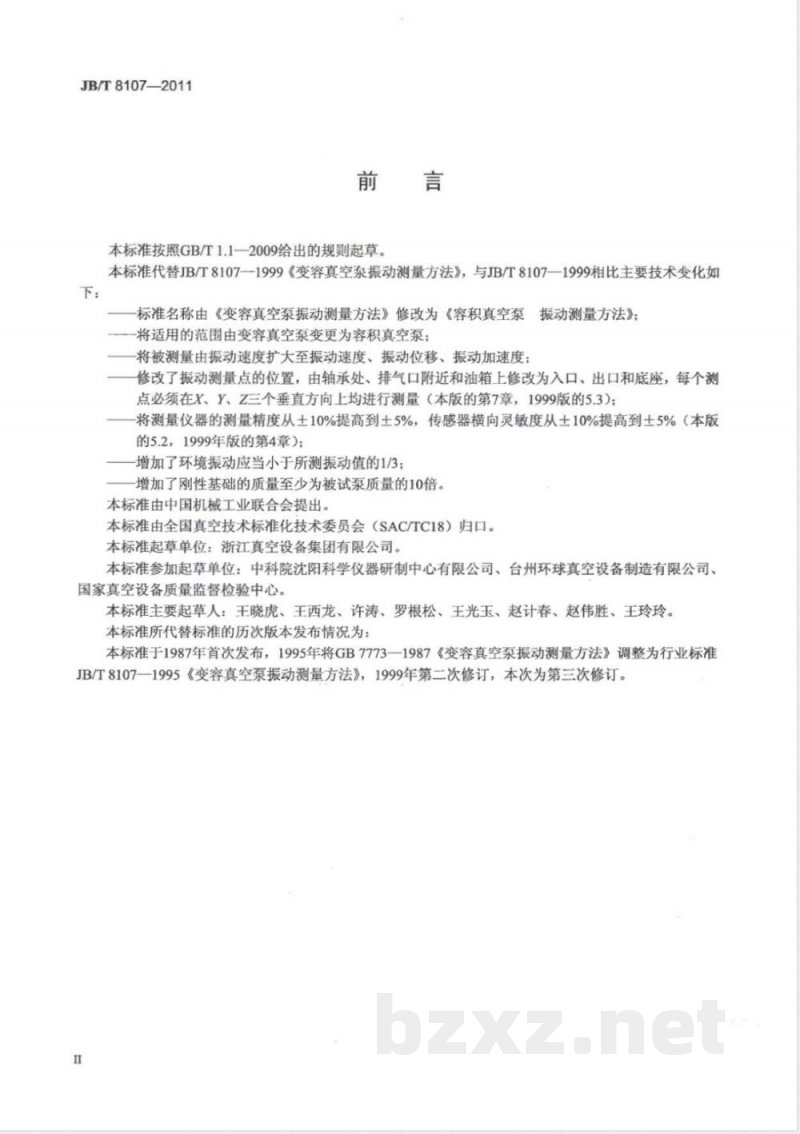

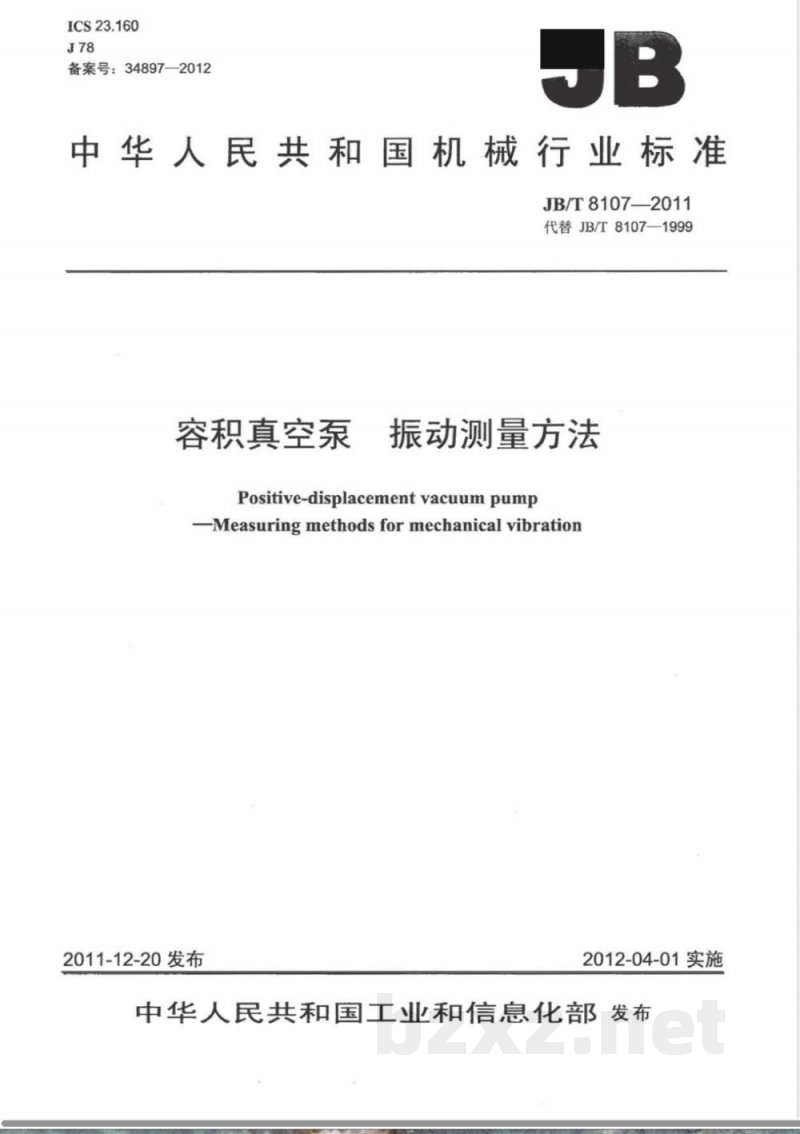

ICS 23.160 J78 备案号：34897—2012 中华人民共和国机械行业标准 JB/T 8107—2011 代替 JB/T 8107—1999 容积真空泵 振动测量方法 Positive-displacement vacuum pump—Measuring methods for mechanical vibration 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 8107—1999《变容真空泵振动测量方法》。与JB/T 8107—1999相比，主要技术变化如下： 标准名称由《变容真空泵振动测量方法》修改为《容积真空泵振动测量方法》；将适用范围由变容真空泵变更为容积真空泵；将被测量由振动速度扩大至振动速度、振动位移、振动加速度；修改了振动测量点的位置，由轴承处、排气口附近和油箱上修改为入口、出口和底座，每个测点必须在X、Y、Z三个垂直方向上均进行测量；将测量仪器的测量精度从±10%提高到±5%，传感器横向灵敏度从±10%提高到±5%；增加了环境振动应小于所测振动值的1/3；增加了刚性基础的质量至少为被试泵质量的10倍。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：浙江真空设备集团有限公司。 本标准参加起草单位：中科院沈阳科学仪器研制中心有限公司、台州环球真空设备制造有限公司、国家真空设备质量监督检验中心。 本标准主要起草人：王晓虎、王西龙、许涛、罗根松、王光玉、赵计春、赵伟胜、王玲玲。 本标准所代替标准的历次版本发布情况为：1987年首次发布，1995年由GB 7773—1987调整为行业标准JB/T 8107—1995，1999年第二次修订，本次为第三次修订。 引言 本标准叙述了测量真空泵振动特性的方法，采用“振动烈度”表述泵的振动状态，并按惯例选取振动速度的有效值为主要被测量。基于研究机械结构强度、变形和旋转机件不平衡的需要，增加了振动位移峰-峰值测量。基于研究机械疲劳和冲击的需要，增加了振动加速度峰值测量。 本标准不包含真空泵旋转轴径向振动的测量，旋转轴径向振动测量见ISO 7919-1《非往复式机器的机械振动——旋转轴的测量与评价准则 第1部分：总则》。对于大多数真空泵，在非旋转部件上测量足以描述无故障运行状态，但对于含柔性转子的一些真空泵，还需根据ISO 7919-1进行轴振动测量。 本标准未对频谱分析提出要求。振动测量可用于验收验证、对比研究、日常运行监测、科学诊断和分析研究。本标准仅提供验收验证测量和对比研究的方法。 1 范围 本标准规定了容积真空泵的振动测量方法，以及振动速度、振动位移、振动加速度三项振动量值的表示方法、测量环境、测量仪器、测量时的安装、负载、工作条件和测点位置。 本标准适用于在容积真空泵（以下简称泵）的非旋转或非往复式部件上进行的振动测量。 本标准不适用于液环式真空泵。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 19956.2—2005 容积真空泵性能测量方法 第2部分：极限压力的测量。 3 术语和定义 下列术语和定义适用于本文件。 3.1 振动烈度（vibration intensity） 在规定试验条件下，具有代表最大重复性的稳态振动周期内的振动（速度、加速度或位移）峰值。按惯例选取振动速度的有效值（即均方根值）为主要测量值。 3.2 振动位移（vibration displacement） 物体相对于某一参考坐标位置变化的矢量，通常以微米（μm）表示。 4 测量环境 4.1 测量环境应满足本标准规定要求。 4.2 环境振动应小于被测振动值的1/3。 5 测量仪器 5.1 总则 测量仪器应满足规定精度要求。 5.2 主要性能 测量仪器测量精度应达到±5%，传感器横向灵敏度应控制在±5%以内。 6 泵的安装和运行条件 6.1 总则 测量时应保证泵安装牢固。 6.2 安装 刚性基础质量应至少为被试泵质量的10倍。 6.3 运行条件 应在稳定运行工况下进行测量。 7 测点与测量方向 测点设置于入口、出口及底座，每个测点应在X、Y、Z三个相互垂直方向进行测量。 8 振动的测量 8.1 振动传感器（加速度计）的安装应牢固可靠。 8.2 测量应按照规定程序进行。 9 测量报告 测量报告应包括测试条件、测量仪器、测点布置、测量结果及相关评价。 附录A（资料性附录） 真空泵振动测量报告示例。
