【其他行业标准】 圆盘真空过滤机用陶瓷滤板

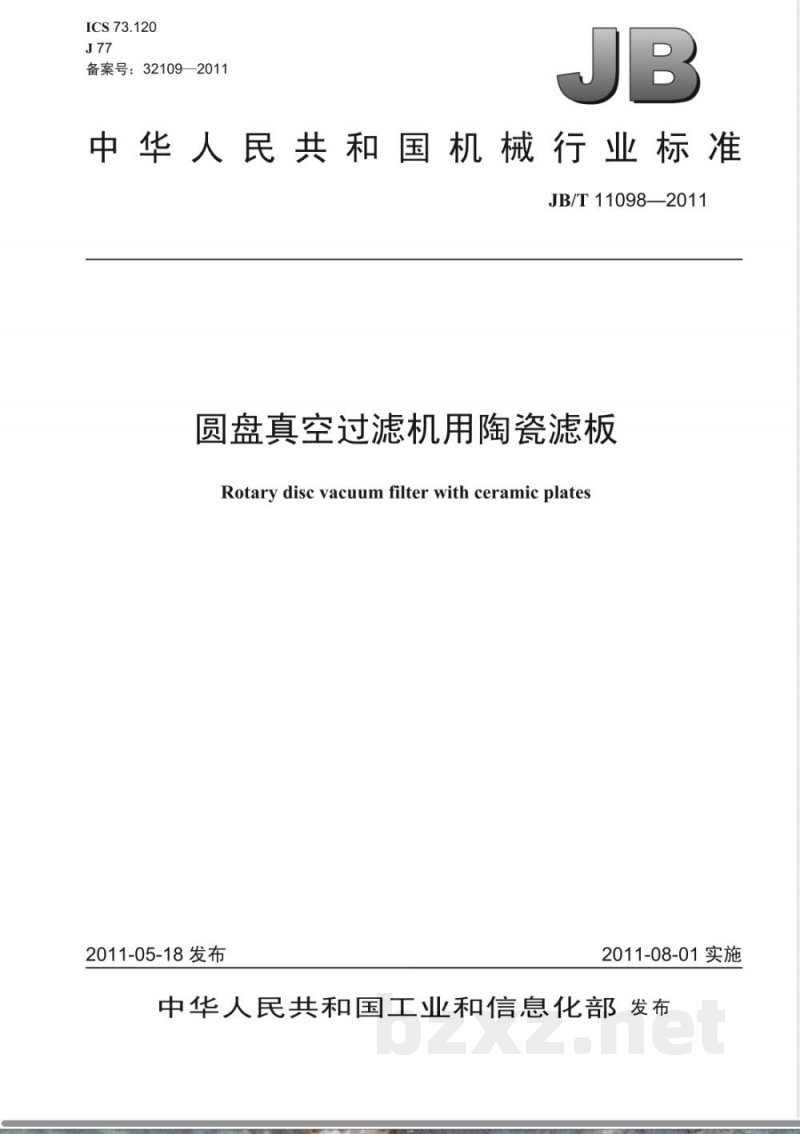

ICS73.120
备案号：32109—2011
中华人民共和国机械行业标准
JB/T11098—2011
圆盘真空过滤机用陶瓷滤板
Rotary disc vacuum filter with ceramic plates2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

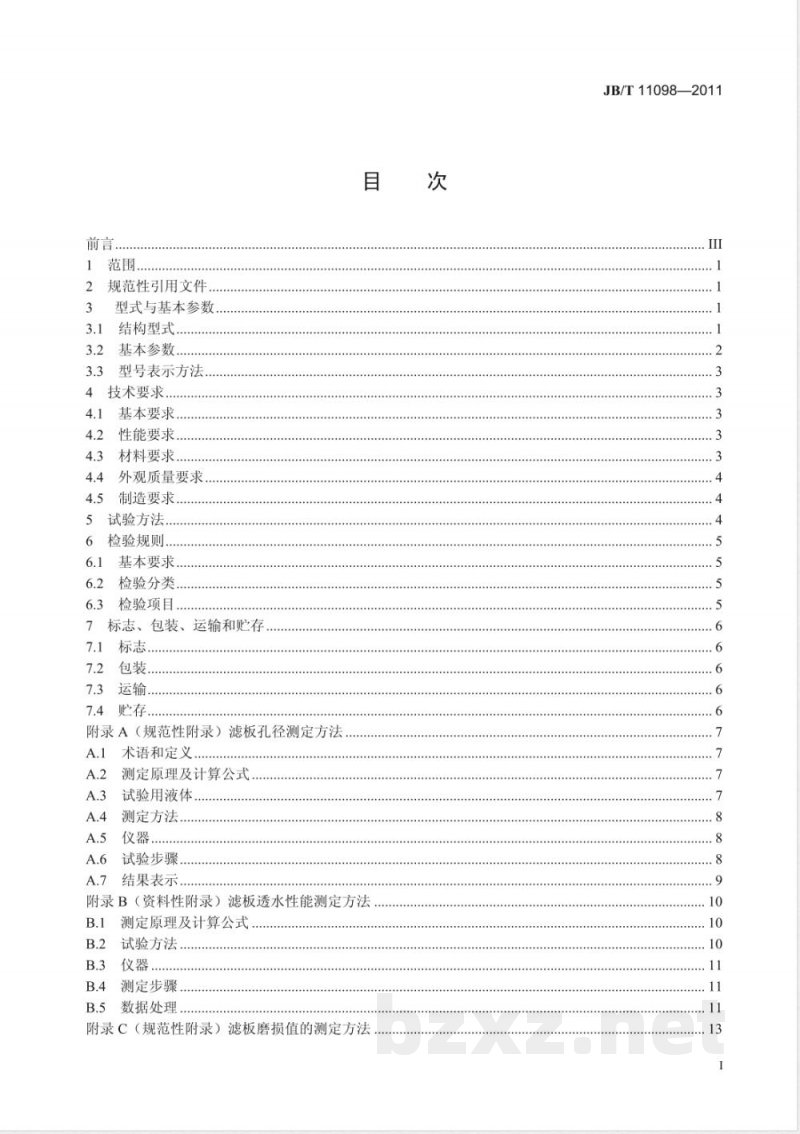

2规范性引用文件..
型式与基本参数..
3.1结构型式..
3.2基本参数...
3.3型号表示方法，
4技术要求.
4.1基本要求.
性能要求.….
材料要求..
外观质量要求
制造要求，
试验方法.
检验规则.
基本要求，
检验分类.
检验项目.…
标志、包装、运输和贮存
包装.．
附录A（规范性附录）滤板孔径测定方法A.1
术语和定义
测定原理及计算公式
试验用液体
测定方法
仪器，
试验步骤
结果表示
附录B（资料性附录）滤板透水性能测定方法B.1
测定原理及计算公式
试验方法
测定步骤
数据处理
附录C（规范性附录）滤板磨损值的测定方法次
JB/T11098—2011
JB/T11098—2011

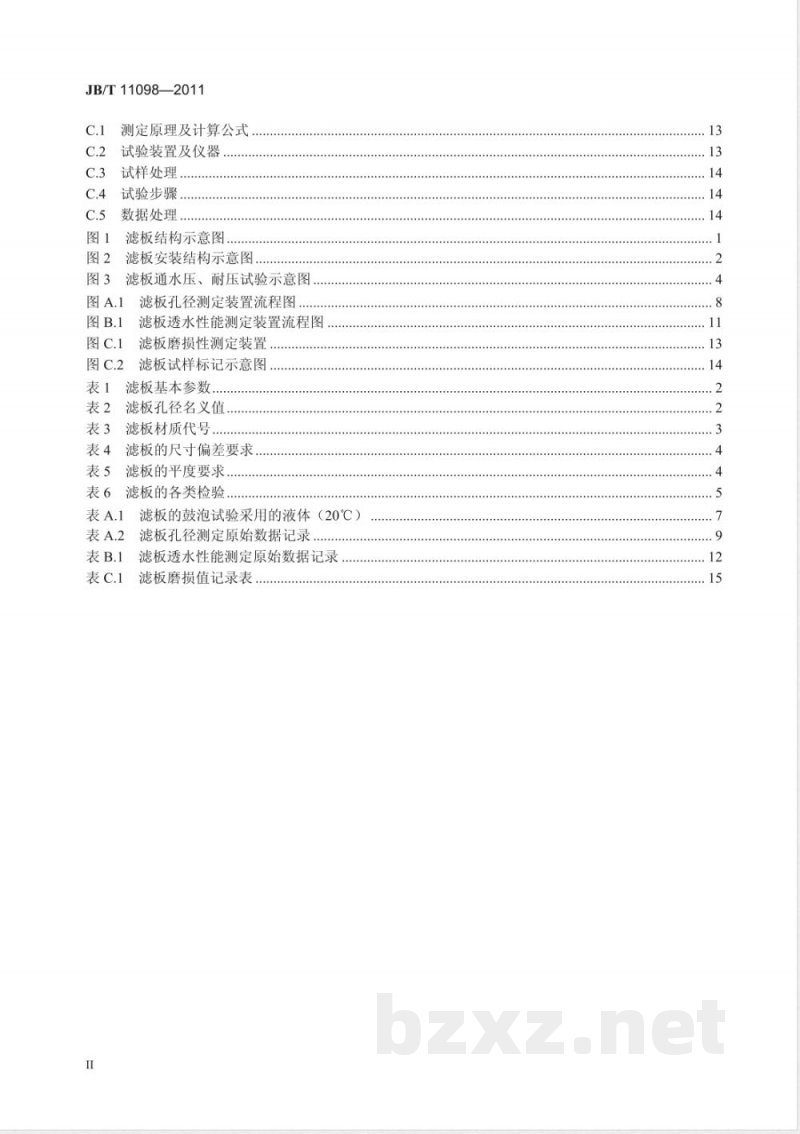

测定原理及计算公式
试验装置及仪器
试样处理
试验步骤.
数据处理
滤板结构示意图.
滤板安装结构示意图
滤板通水压、耐压试验示意图.
滤板孔径测定装置流程图..
滤板透水性能测定装置流程图
滤板磨损性测定装置
滤板试样标记示意图
滤板基本参数.
滤板孔径名义值
滤板材质代号.
滤板的尺寸偏差要求
滤板的平度要求.
滤板的各类检验，
滤板的鼓泡试验采用的液体（20℃）滤板孔径测定原始数据记录
滤板透水性能测定原始数据记录滤板磨损值记录表
....15

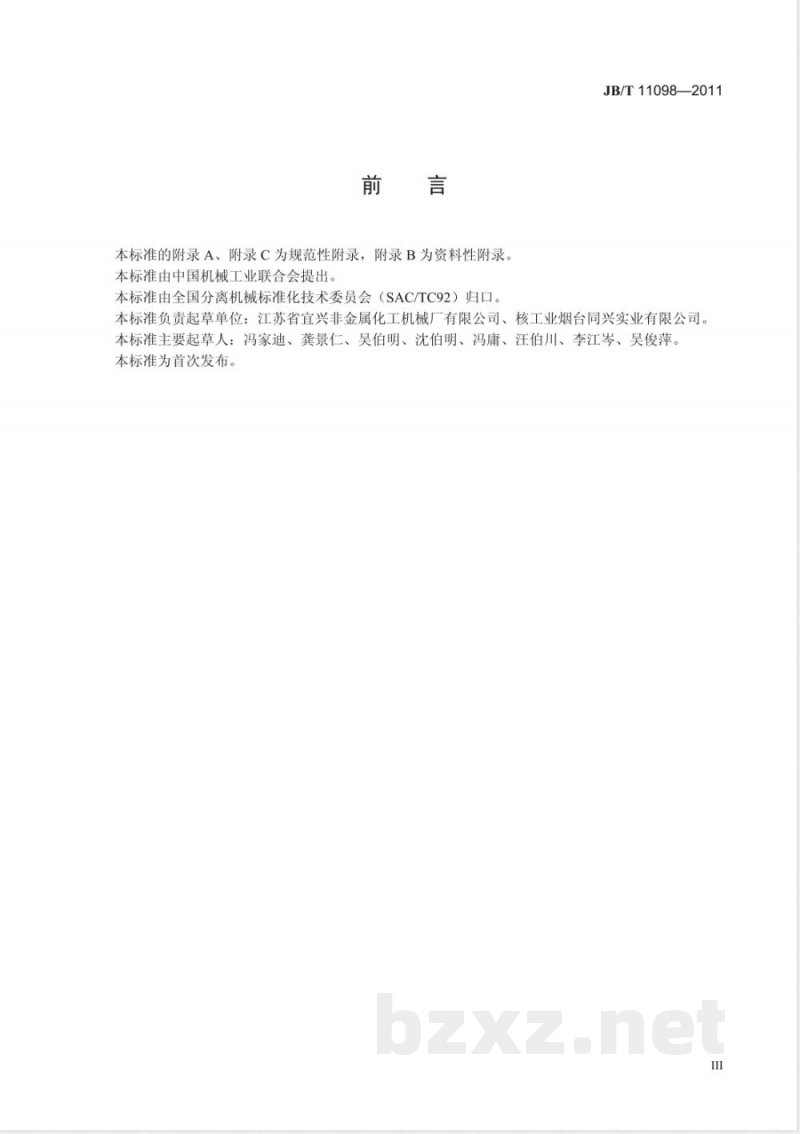

本标准的附录A、附录C为规范性附录，附录B为资料性附录本标准由中国机械工业联合会提出。本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。JB/T11098—2011
本标准负责起草单位：江苏省宜兴非金属化工机械厂有限公司、核工业烟台同兴实业有限公司。本标准主要起草人：冯家迪、龚景仁、吴伯明、沈伯明、冯庸、汪伯川、李江岑、吴俊萍。本标准为首次发布。
1范围
圆盘真空过滤机用陶瓷滤板
JB/T11098—2011
本标准规定了圆盘真空过滤机用陶瓷滤板的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于圆盘真空过滤机用陶瓷滤板（以下简称“滤板”）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。：包装储运图示标志（ISO780：1997，MOD）GB/T 191—2008
GB/T 1965—1996
GB/T 1966—1996
GB/T 1970—1996
GB/T2478—2008
GB/T2479—2008
GB/T2480—2008
GB/T6388—1986
GB/T13384—2008
GB/T16533—1996
HG/T3210—2002
型式与基本参数
3.1结构型式
多孔陶瓷弯曲强度试验方法
多孔陶瓷显气孔率、容重试验方法多孔陶瓷耐酸、碱腐蚀性能试验方法普通磨料棕刚玉
普通磨料白刚玉
普通磨料碳化硅
运输包装收发货标志
机电产品包装通用技术条件
多孔陶瓷产品通用技术条件
耐酸陶瓷材料性能试验方法
滤板呈扇形状，其扇形角度为30°，结构型式如图1所示，由12块大小形状一致的独立滤板安装在过滤机主轴法兰上，滤板可单独装卸，滤板安装结构如图2所示。30°
1——定位座；2—
—出水嘴；3——陶瓷膜层；4
滤板结构示意图
基体与过渡层。
JB/T11098—2011
3.2基本参数
1——滤板；2——主轴法兰；3——螺栓。图2滤板安装结构示意图
3.2.1滤板基本参数应符合表1的规定。表 1滤板基本参数
滤板过滤
面积代号
滤板过滤面积
两定位座孔间
距离（L）
滤板孔径名义值应符合表2的规定。滤板厚度（H）
表2滤板孔径名义值
滤板孔径范围
>0.5～1.3
>1.3～2.8
>2.8～4.5
3.2.3滤板主要材质代号应符合表3的规定。2
定位座平面至滤
板面距离（h）
孔径名义值
出水嘴外径（d）
滤板材质下载标准就来标准下载网
白刚玉
棕刚玉
碳化硅
3.3型号表示方法
3.3.1滤板的型号表示方法如下：CB
图/圆A
3.3.2滤板标记：
示例1：
表3滤板材质代号
滤板材质代号
不标注
滤板材质，代号见表3
滤板孔径名义值，单位为μum
滤板面积，代号见表1
滤板，代号为CB
滤板，滤板过滤面积为0.250m2，滤板孔径名义值为1μum，材质为棕刚玉，则表示为CB3/1A
示例2：
滤板，滤板过滤面积为0.250m2，滤板孔径名义值为2um，材质为白刚玉，则表示为CB3/2
4技术要求
4.1基本要求
滤板应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。4.2性能要求
JB/T11098—2011
4.2.1滤板耐急变性温度△t=150℃，试验一次后试样不得有裂纹、剥落等破损现象。4.2.2
滤板的陶瓷膜层厚度应为0.1mm～0.8mm。通水压力在0.3MPa～0.5MPa条件下，滤板应无裂纹。滤板孔径应符合设计要求。
滤板的弯曲强度应不小于39MPa。滤板的显气孔率应不小于32%。
滤板的耐酸（碱）腐蚀质量损失率应不大于2%。滤板的透水速率应符合设计要求。4.2.8
滤板陶瓷膜层磨损值应不大于0.08mm。滤板耐水压0.3MPa，不破裂。
4.3材料要求
4.3.1滤板所采用的材料应符合有关标准的规定，应有供应厂的合格证，无合格证时，须经制造厂检验合格后方可使用。
4.3.2滤板的陶瓷材质要求：
碳化硅材质应符合GB/T2480的规定。4.3.2.1
白刚玉材质应符合GB/T2479的规定。棕刚玉材质应符合GB/T2478的规定。JB/T11098—2011
4.4外观质量要求
滤板表面色质应均匀，肉眼观测应无裂纹、无剥落及影响性能的外观缺陷。4.5制造要求
4.5.1滤板的过滤面积应不小于设计值的98%。4.5.2滤板的尺寸偏差要求应符合表4的规定。表4滤板的尺寸偏差要求
滤板过滤面积
滤板厚度（H）
两定位座孔间距离（L）
4.5.3滤板的平度要求应符合表5的规定。表5
滤板过滤面积
滤板表面平度误差
试验方法
滤板的平度要求
外观质量采用目测、手触检测。5.1
滤板的过滤面积用分度值为1mm的钢卷尺测量滤板外圆半径（R）和滤板内圆半径（R2），按M=元（R,2-R22）/24公式计算出过滤面积（单位为m2）。5.3滤板的厚度和定位孔距离用精度为0.02mm的游标卡尺测定。滤板的平度按GB/T16533一1996中第5章的规定进行。5.4
5.5滤板的耐急变性温度试验按HG/T3210一2002中第11章的规定进行。5.6
滤板的膜层厚度采用金相显微镜观察，金相显微镜标尺精度为1um。滤板的通水压试验选用1.6级压力表，采用0.3MPa0.5MPa水压供水，通过连接水管、出水嘴5.7
进入滤板内部，保持时间5min，试验示意图如图3所示。?
连接水管：2
压力表；3+
滤板出水嘴。
滤板通水压、耐压试验示意图
JB/T11098—2011
5.8滤板的耐压试验选用1.6级压力表，采用0.3MPa水压供水，通过连接水管、出水嘴进入微孔被封闭的滤板内部，保压时间5min，试验示意图见图3。5.9滤板孔径试验方法应按附录A的规定进行。5.10
滤板的弯曲强度按GB/T1965的规定进行。滤板的显气孔率按GB/T1966的规定进行。滤板的耐酸（碱）腐蚀性按GB/T1970的规定进行。滤板的透水速率试验方法应按附录B的规定进行。滤板陶瓷膜层磨损值的试验方法应按附录C的规定进行。6检验规则
6.1基本要求
滤板须经制造厂质量检验部门检查验收。6.2检验分类
6.2.1滤板产品检验分出厂检验和型式检验两类。产品应逐件进行出厂检验，检验合格后应附上滤板质量检验合格证明书方可出厂。2出现下列情况之一时，应进行型式检验：6.2.2
a）新产品或老产品转厂生产的试制定型鉴定b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品的性能时；c）产品停产一年后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时：e）国家质量监督机构提出进行型式检验的要求时。6.3检验项目
滤板的各类检验，应符合表6的规定。表6
6滤板的各类检验
试验项目
外观质量要求
滤板尺寸偏差
滤板平度
滤板耐温急变性
滤板陶瓷膜层厚度
滤板通压
滤板孔径
滤板弯曲强度
滤板显气孔率
滤板耐酸（碱）腐蚀性
滤板透水速率
滤板陶瓷膜层磨损值
滤板耐压
技术要求条款
注：△表示应进行检验，O表示按照需要进行检验。试验方法条款
出厂检验
型式检验
