【其他行业标准】 钢制焊接常压容器

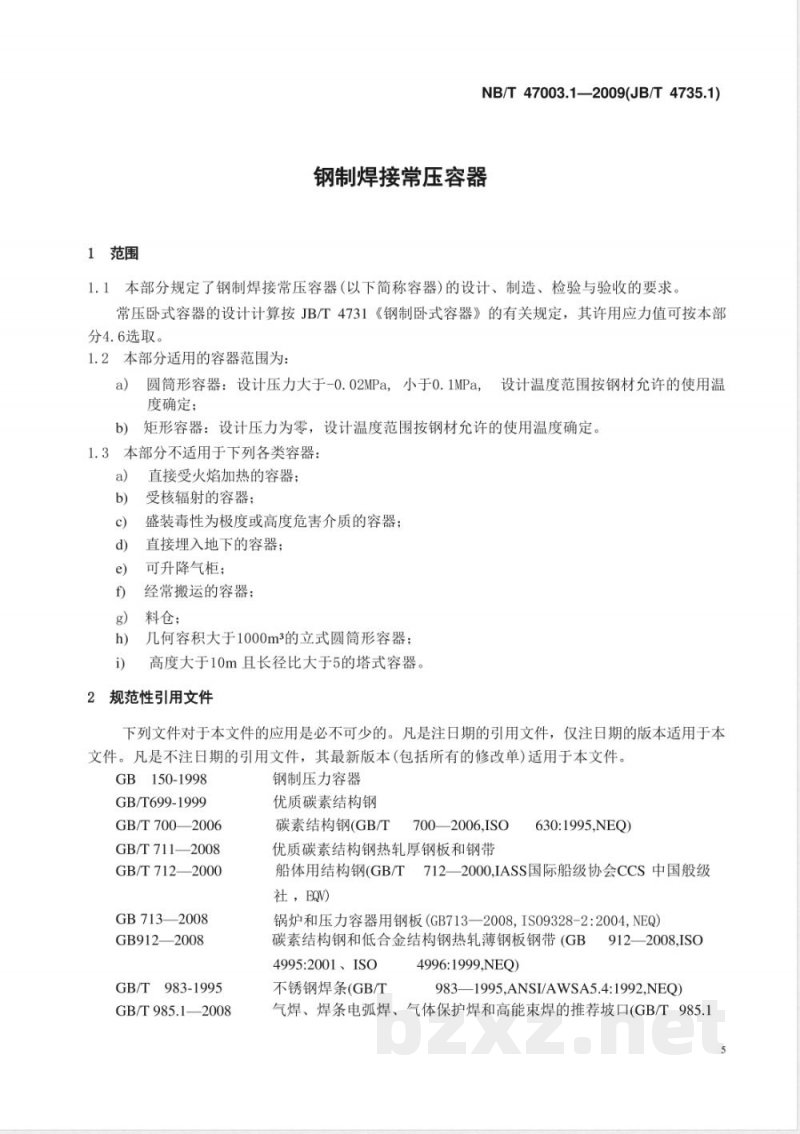

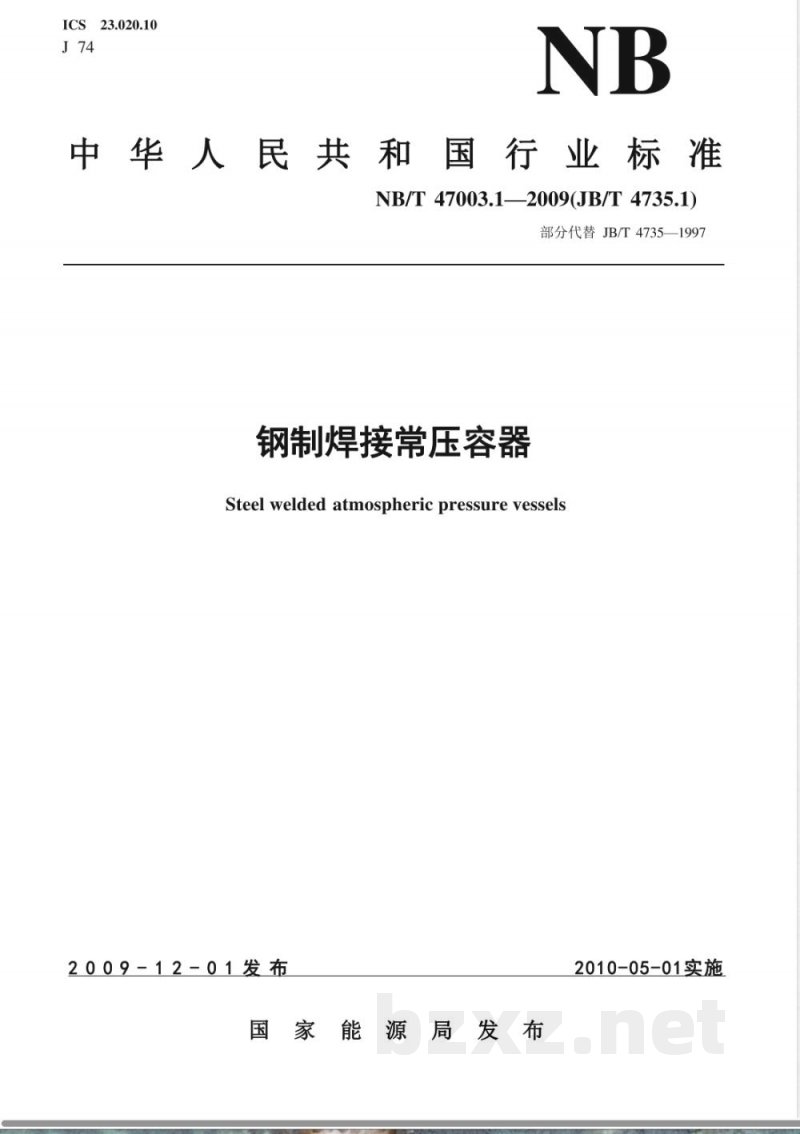

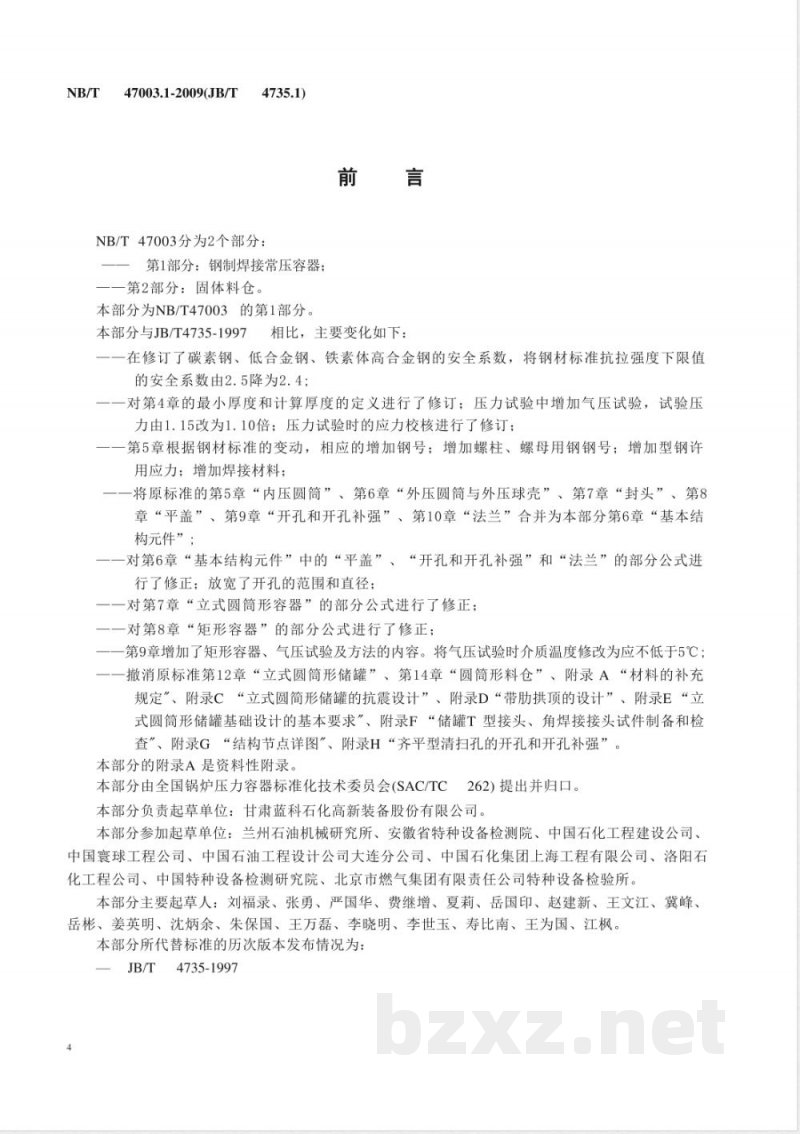

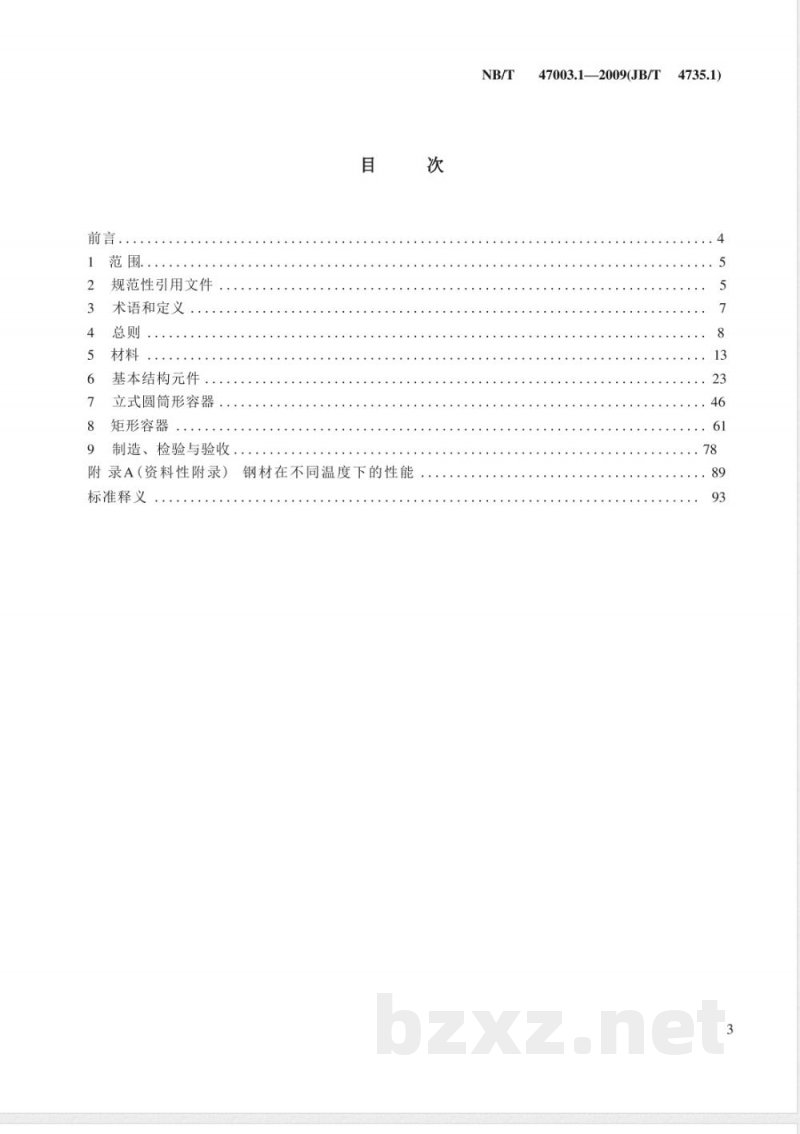

ICS 23.020.10 J74 中华人民共和国行业标准 NB/T 47003.1—2009（JB/T 4735.1） 部分代替 JB/T 4735—1997 钢制焊接常压容器 Steel Welded Atmospheric Pressure Vessels 2009-12-01发布 2010-05-01实施 国家能源局发布 目次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 总则 5 材料 6 基本结构元件 7 立式圆筒形容器 8 矩形容器 9 制造、检验与验收 附录A（资料性附录）标准释义 附录B 钢材在不同温度下的性能 前言 NB/T 47003分为2个部分： 第1部分：钢制焊接常压容器； 第2部分：固体料仓。 本部分为NB/T 47003的第1部分。 本部分与JB/T 4735—1997相比，主要变化如下：修订了碳素钢、低合金钢、铁素体高合金钢的安全系数，将钢材标准抗拉强度下限值的安全系数由2.5降为2.4；对第4章最小厚度和计算厚度的定义进行了修订；压力试验中增加了气压试验，试验压力由1.15倍改为1.10倍，并修订了压力试验时的应力校核；根据钢材标准变化增加了钢号、螺柱螺母用钢、型钢许用应力及焊接材料；将原标准中有关内压圆筒、外压圆筒与外压球壳、封头、平盖、开孔和开孔补强、法兰等内容合并为第6章“基本结构元件”；对部分公式进行了修正并放宽了开孔范围和直径；修订了立式圆筒形容器和矩形容器部分公式；增加了矩形容器、气压试验及方法内容，并将气压试验时介质温度规定为不低于5℃；撤销了原标准中关于立式圆筒形储罐、圆筒形料仓及若干附录内容。 本部分附录A为资料性附录。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本部分负责起草单位：甘肃蓝科石化高新装备股份有限公司。 参加起草单位：兰州石油机械研究所、安徽省特种设备检测院、中国石化工程建设公司、中国寰球工程公司、中国石油工程设计公司大连分公司、中国石化集团上海工程有限公司、洛阳石化工程公司、中国特种设备检测研究院、北京市燃气集团有限责任公司特种设备检验所。 主要起草人：刘福录、张勇、严国华、费继增、夏莉、岳国印、赵建新、王文江、冀峰、岳彬、姜英明、沈炳余、朱保国、王万磊、李晓明、李世玉、寿比南、王为国、江枫。 本部分所代替标准的历次版本发布情况为：JB/T 4735—1997。 1 范围 1.1 本部分规定了钢制焊接常压容器（以下简称容器）的设计、制造、检验与验收要求。常压卧式容器的设计计算按JB/T 4731《钢制卧式容器》的有关规定执行，其许用应力值可按本部分4.6选取。 1.2 本部分适用的容器范围为： a）圆筒形容器：设计压力大于-0.02 MPa，小于0.1 MPa，设计温度范围按钢材允许使用温度确定； b）矩形容器：设计压力为零，设计温度范围按钢材允许使用温度确定。 1.3 本部分不适用于下列各类容器： a）直接受火焰加热的容器； b）受核辐射的容器； c）盛装毒性为极度或高度危害介质的容器； d）直接埋入地下的容器； e）可升降气柜； f）经常搬运的容器； g）料仓； h）几何容积大于1000 m³的立式圆筒形容器； i）高度大于10 m且长径比大于5的塔式容器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 150—1998 钢制压力容器 GB/T 699—1999 优质碳素结构钢 GB/T 700—2006 碳素结构钢 GB/T 711—2008 优质碳素结构钢热轧厚钢板和宽钢带 GB/T 712—2000 船体用结构钢 GB 713—2008 锅炉和压力容器用钢板 GB 912—2008 碳素结构钢和低合金结构钢热轧薄钢板及钢带
