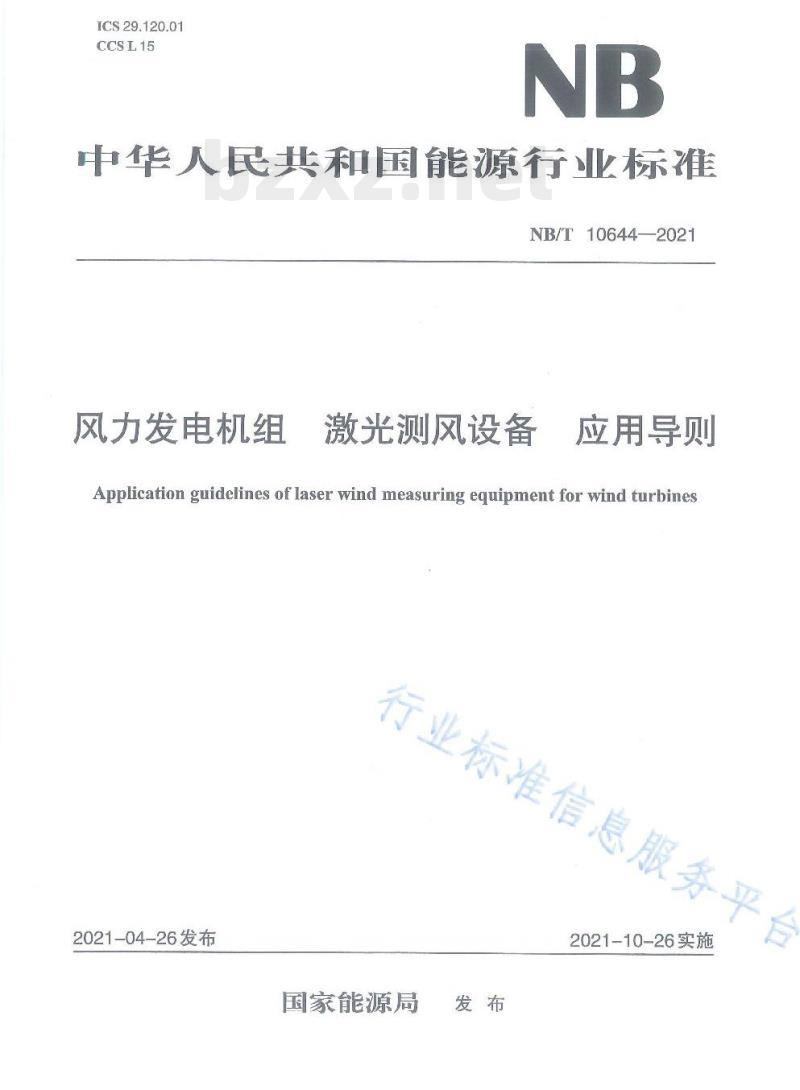

【NB能源标准】 风力发电机组激光测风设备应用导则

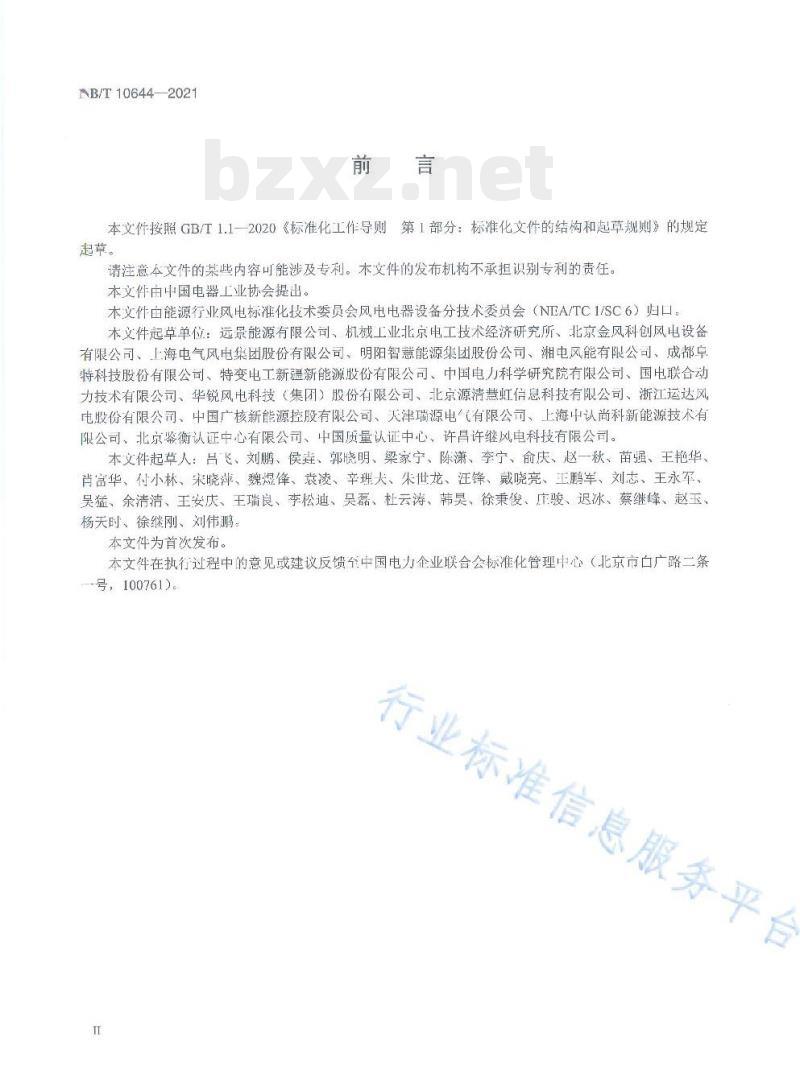

NB/T10644—2021 风力发电机组 激光测风设备 应用导则 前言 本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。部分内容可能涉及专利，发布机构不承担识别专利责任。本文件由中国电器工业协会提出，由能源行业风电标准化技术委员会风电电器设备分技术委员会（NEA/TC1/SC6）归口。起草单位包括远景能源有限公司、机械工业北京电工技术经济研究所、北京金风科创风电设备有限公司、上海电气风电集团股份有限公司、明阳智慧能源集团股份公司、湘电风能有限公司、成都卓特科技股份有限公司、特变电工新疆新能源股份有限公司、中国电力科学研究院有限公司、国电联合动力技术有限公司、华锐风电科技（集团）股份有限公司、北京源清慧虹信息科技有限公司、浙江运达风电股份有限公司、中国广核新能源控股有限公司、天津瑞源电气有限公司、上海中认尚科新能源技术有限公司、北京鉴衡认证中心有限公司、中国质量认证中心、许昌许继风电科技有限公司。起草人包括吕飞、刘鹏、侯鞋、郭晓明、梁家宁、陈潇、李宁、俞庆、赵一秋、苗强、王艳华、肖富华、付小林、宋晓萍、魏煜锋、袁凌、辛理大、朱世龙、汪锋、戴晓亮、王鹏军、刘志、王永军、吴猛、余清清、王安庆、王瑞良、李松迪、吴磊、杜云涛、韩昊、徐秉俊、庄骏、迟冰、蔡继峰、赵玉、杨天时、徐继刚、刘伟鹏。本文件为首次发布。执行过程中意见或建议应反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。 1 范围 本文件规定了风力发电机组用近红外波段激光测风设备的应用场景和技术要求。适用于安装在机舱上部、顶部、轮毂内、导流罩内及塔筒外基础平台上的机载式激光测风装置。其他安装位置的设备可参考本文件执行。 2 规范性引用文件 本文件没有规范性引用文件。 3 术语和定义 3.1 激光测风设备（laser wind measuring equipment）：发射激光束并接收回波以获取风速的装置。[来源：GB/T14950-2009,4.150] 3.2 偏航误差（yaw misalignment）：风轮轴线与风向在水平面上的偏差。[来源：GB/T18451.1—2012,3.7] 3.3 尾流（wake）：风力发电机组下风向气流，受叶轮前端边界层影响，低于自由流速度且充满涡流。[来源：GB/T16638.1-2008,3.4.47] 3.4 系统响应时间（system response time） 3.5 可利用率（availability）：在给定时间段内，激光测风设备测量有效数据的时间占比。[来源：GB/Z35482—2017,3.1.1] 3.6 探测范围等效风轮扫掠面积比（ratio of laser beam detection area to rotor swept area）：激光测风设备光束探测区域在风轮平面上的最大投影面积与风轮扫掠面积的比值。对四点及以上光束探测区域，以光束点外接圆面积等效计算。 3.7 连续式激光测风设备（continuous-wave laser wind measuring equipment）：发射连续激光束以测定光束方向大气流动速度的雷达系统。 3.8 脉冲式激光测风设备（pulse-modulated laser wind measuring equipment）：发射断续激光束以测定光束方向大气流动速度的雷达系统。 4 应用场景 4.1 总则 风力发电机组激光测风设备的应用包括但不限于极端风况下机组保护、偏航误差校正、尾流控制和前馈控制。通过使用激光测风设备优化控制风力发电机组，可降低载荷、减少极限风况保护次数并提高风能利用效率。
