【其他行业标准】 透明电磁波屏蔽膜

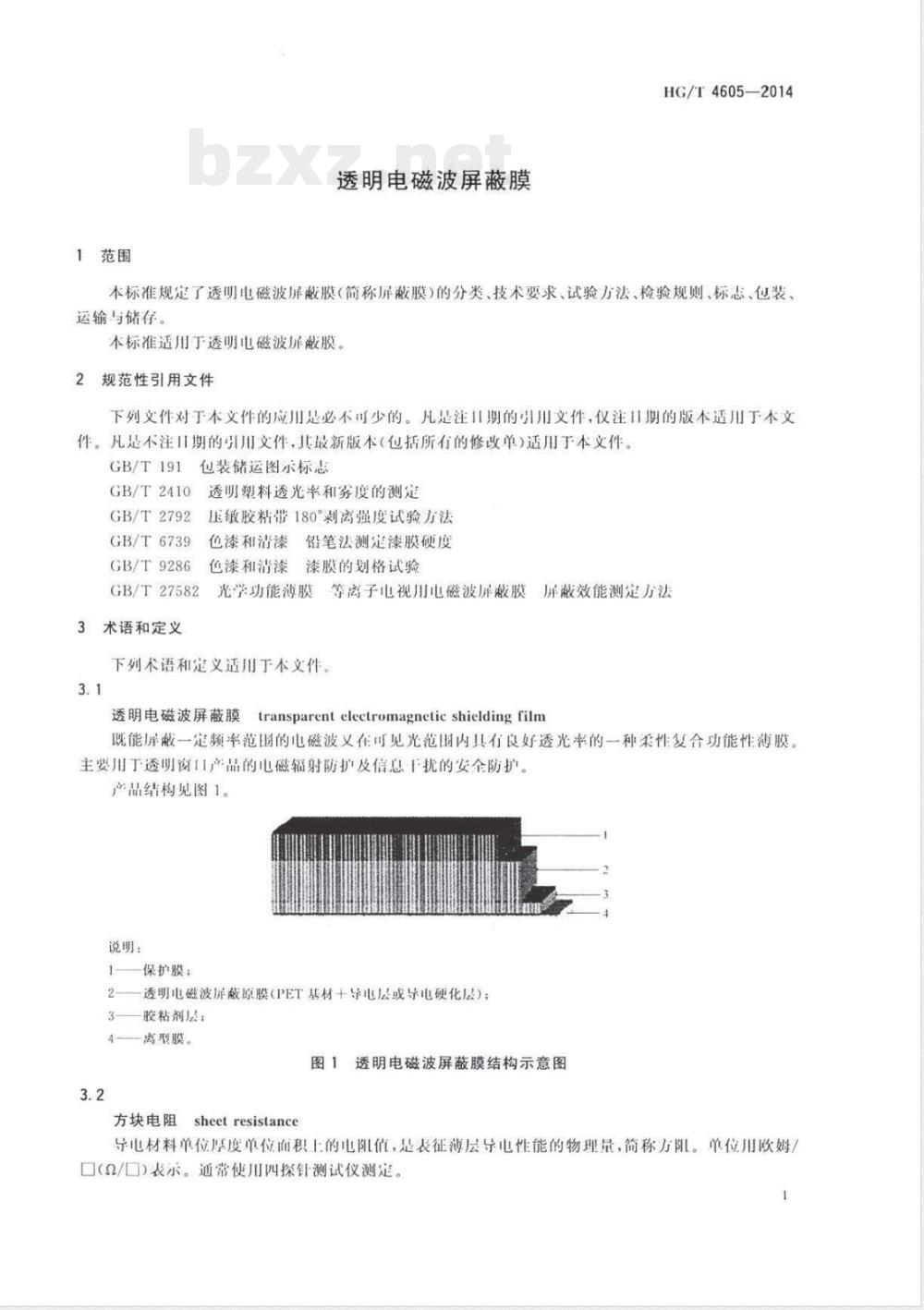

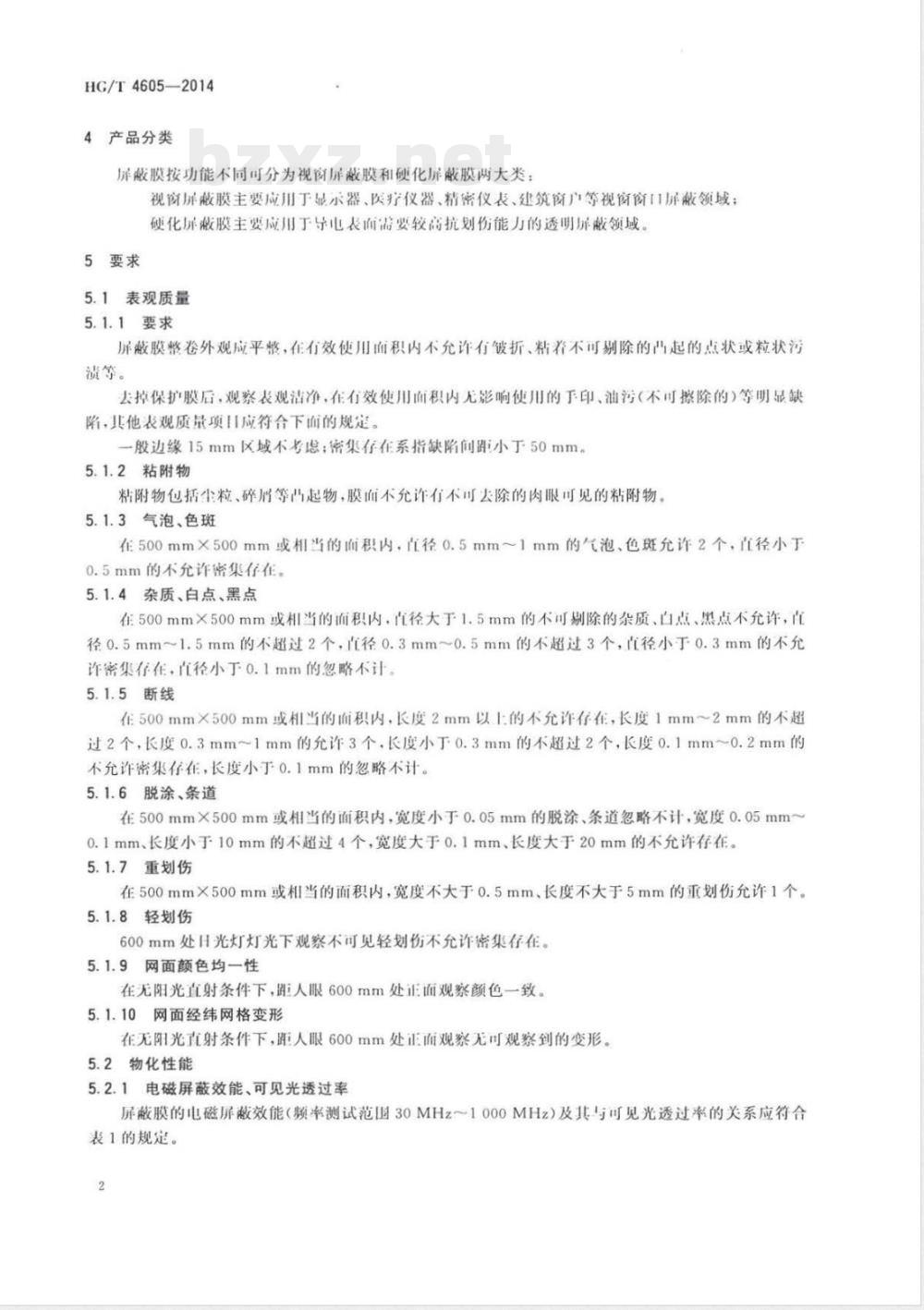

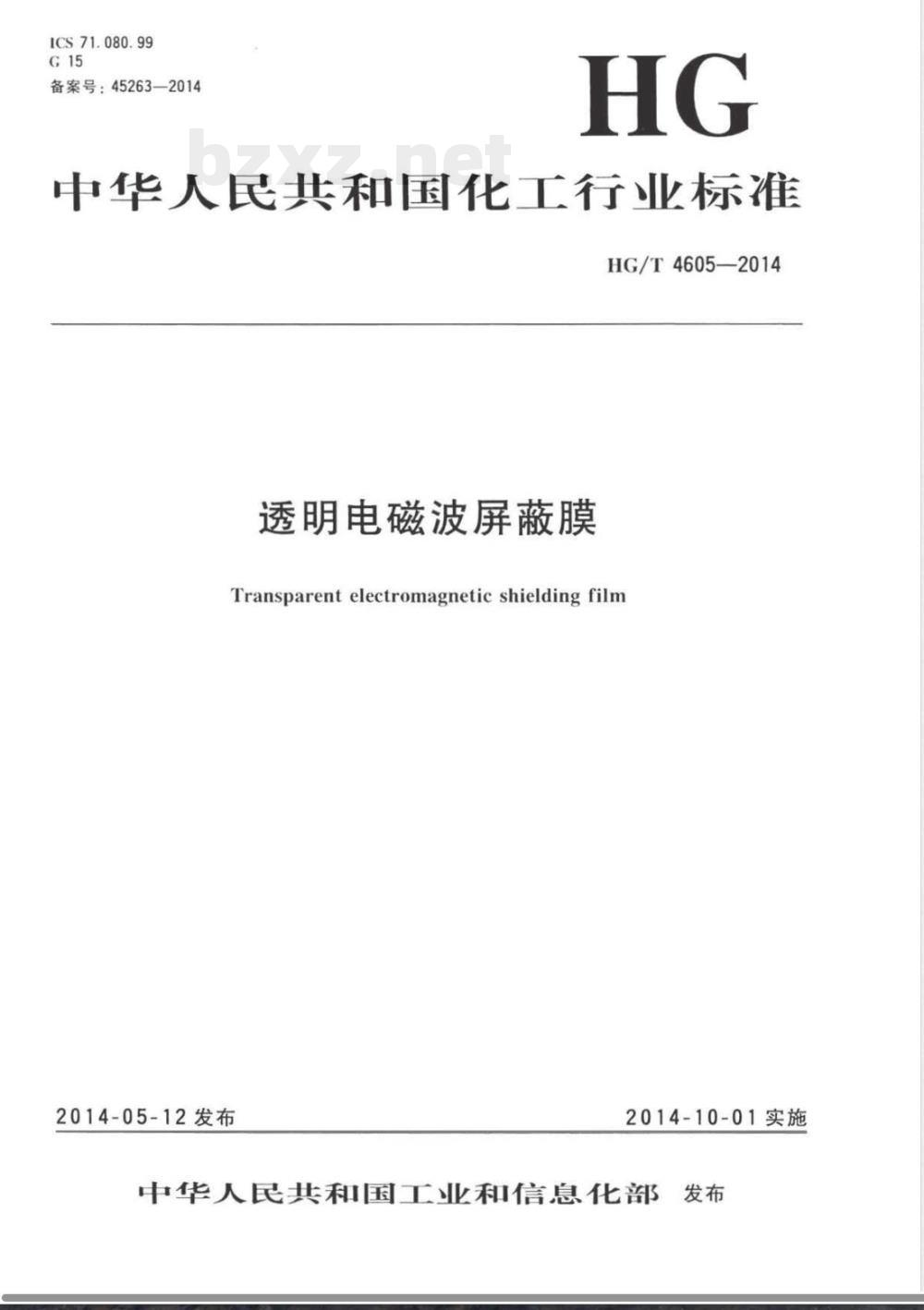

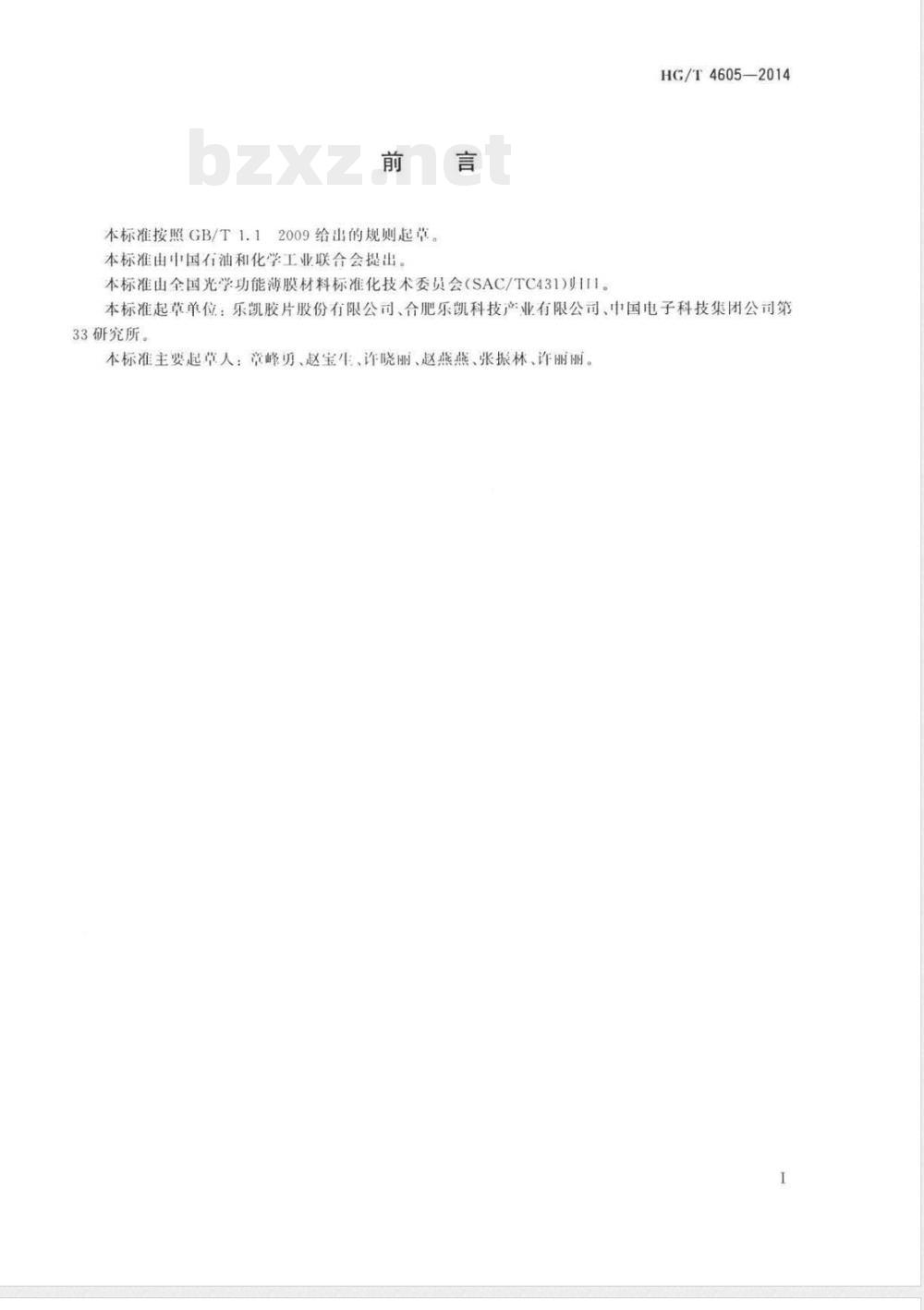

中华人民共和国化工行业标准 HG/T4605-2014 透明电磁波屏蔽膜 Transparentelectromagnetic shielding film 发布单位：中华人民共和国工业和信息化部 发布日期：2014-05-12 实施日期：2014-10-01 前言 本标准按照 GB/T1.1-2009 规则起草，由中国有油和化学工业联合会提出，全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。本标准起草单位包括乐凯胶片股份有限公司、合肥乐凯科技产业有限公司、中国电子科技集团公司第33研究所。本标准主要起草人包括章峰刃、赵宝生、许晓丽、赵燕燕、张振林、许丽丽。 1 范围 本标准规定了透明电磁波屏蔽膜（简称屏蔽膜）的分类、技术要求、试验方法、检验规则、标志、包装、运输与储存。本标准适用于透明电磁波屏蔽膜。 2 规范性引用文件 下列文件对本标准的应用必不可少。注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（含所有修改单）适用。 - GB/T191 包装储运图示标志 - GB/T2410 透明塑料透光率和雾度的测定 - GB/T2792 压胶精带180°剥离强度试验方法 - GB/T6739 色漆和清漆铅笔法测定漆膜硬度 - GB/T9286 色漆和清漆漆膜划格试验 - GB/T27582 光学功能薄膜等离子电视用电磁波屏蔽膜屏蔽效能测定方法 3 术语和定义 3.1 透明电磁波屏蔽膜 既能屏蔽一定频率范围的电磁波且在可见光范围内具有良好透光率的柔性复合功能性薄膜。主要用于透明窗产品的电磁辐射防扩及信息干扰的安全防护。产品结构包括保护膜、透明电磁波屏蔽原膜（PET基材+导电层或导电硬化层）、胶粘剂、离型膜。 3.2 方块电阻 sheet resistance 导电材料单位厚度单位面积上的电阻值，表征薄层导电性能的物理量，简称方阻，单位为欧姆/平方（Ω/□），通常使用四探针测试仪测定。 4 产品分类 屏蔽膜按功能可分为视窗屏蔽膜和硬化屏蔽膜两类。视窗屏蔽膜主要应用于显示器、医疗仪器、精密仪表及建筑窗门；硬化屏蔽膜主要应用于需要较高抗划伤能力的透明屏蔽领域。 5 要求 5.1 表观质量 5.1.1 整卷膜应平整，有效使用面积内不允许有皱折、不可剔除的凸起、点状或粒状污物。观察表观洁净，在有效使用面积内无影响使用的印痕、油污等缺陷。边缘15mm区域不考虑，缺陷间距小于50mm的为密集存在。 5.1.2 粘附物：膜面不允许有不可去除的肉眼可见尘粒或碎屑。 5.1.3 气泡、色斑：在500mm×500mm面积内，直径0.5~1mm的允许2个，直径<0.5mm不允许密集存在。 5.1.4 杂质、白点、黑点：直径>1.5mm的不允许存在，直径0.5~1.5mm不超过2个，直径0.3~0.5mm不超过3个，直径<0.3mm不允许密集存在，直径<0.1mm可忽略。 5.1.5 断线：长度>2mm的不允许存在，长度1~2mm不超过2个，长度0.3~1mm允许3个，长度<0.3mm不超过2个，长度0.1~0.2mm不允许密集存在，长度<0.1mm可忽略。 5.1.6 脱涂、条道：宽度<0.05mm忽略，宽度0.05~0.1mm、长度<10mm不超过4个，宽度>0.1mm、长度>20mm不允许存在。 5.1.7 重划伤：宽度≤0.5mm，长度≤5mm允许1个。 5.1.8 轻划伤：在600mm处日光灯下不可见，且不允许密集存在。 5.1.9 网面颜色均一性：在无阳光直射条件下，距人眼600mm处正面观察颜色一致。 5.1.10 网面经纬网格变形：在无阳光直射条件下，距人眼600mm处正面观察无可见变形。 5.2 物化性能 5.2.1 电磁屏蔽效能与可见光透过率按相关标准测定。
