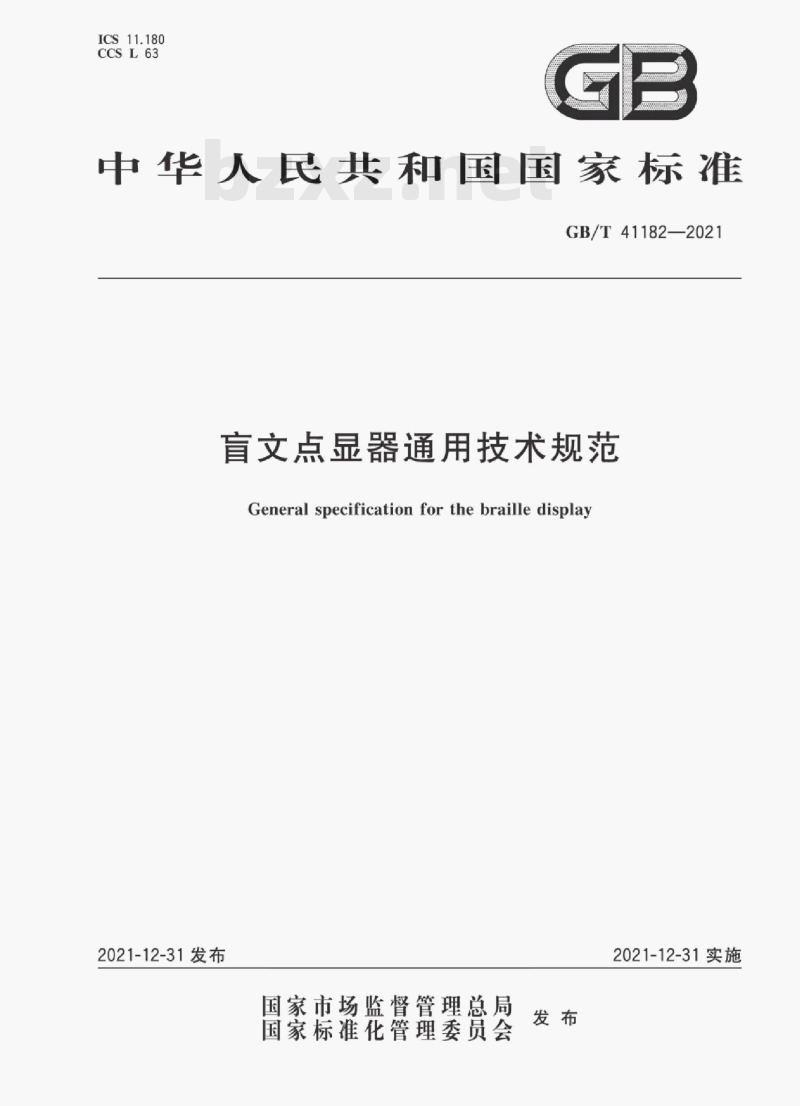

中华人民共和国国家标准
GB/T41182—2021
盲文点显器通用技术规范
General specification for the braille display2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-12-31实施
规范性引用文件
术语和定义
技术要求
设计要求
外观和结构要求
点显单元的结构与参数要求
盲文信息处理要求
接口要求
功能要求
性能要求
安全要求
电源适应性要求
电磁兼容性要求.
环境适应性要求
可靠性要求
限用物质的限量要求
5试验方法
试验环境条件
设计要求试验
外观和结构试验
点显单元的结构与参数试验
盲文信息处理试验
接口试验
功能试验
性能试验
安全试验
电源适应性试验·
电磁兼容性试验
环境适应性试验
可靠性试验
限用物质的限量测定试验
检验规则
检验分类
定型检验
逐批检验
GB/T41182—2021
GB/T 411822021
周期检验
7标志，包装，运输、贮存
7.1标志
7.3运输
..i.io.ai.i....iDo.io..in..i..n.i.o..oi.in.n...e.i..oi.oiw.io.o..oi.n..参考文献
GB/T41182—2021

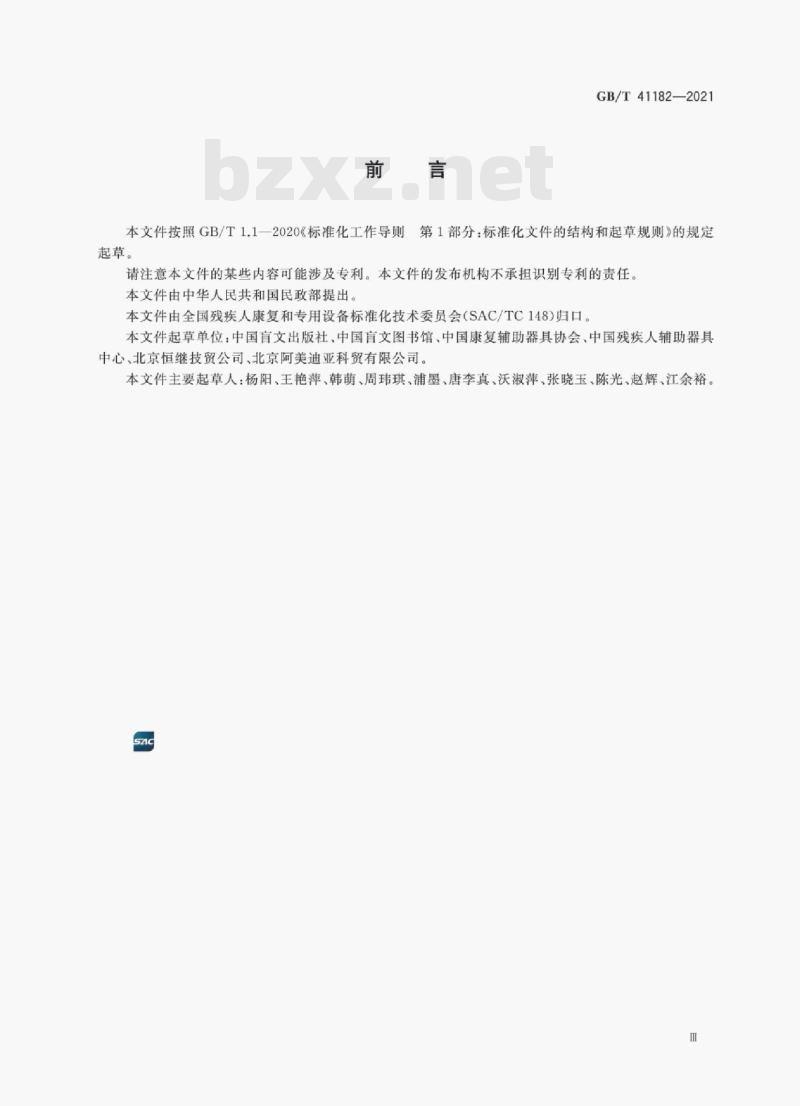

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国民政部提出。本文件由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148)归口。本文件起草单位：中国盲文出版社、中国盲文图书馆、中国康复辅助器具协会、中国残疾人辅助器具中心、北京恒继技贸公司、北京阿美迪亚科贸有限公司。本文件主要起草人：杨阳、王艳萍，韩萌、周玮琪，浦墨，唐李真，沃淑萍，张晓玉，陈光，赵辉，江余裕1范围
盲文点显器通用技术规范
GB/T41182—2021
本文件规定了盲文点显器的技术要求、试验方法、检验规则及标志、包装、运输、贮存。本文件适用于盲文点显器，其他以盲文点显为核心功能的便携式电子产品可参照使用。2规范性引用文件
下列件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
包装储运图示标志
GB/T191
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.7一2018环境试验第2部分：试验方法试验Ec：粗率操作造成的冲击（主要用于设备型样品）
0环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.10
GB/T4857.2
GB/T4857.5
包装运输包装件基本试验第2部分：温湿度调节处理包装运输包装件跌落试验方法
GB4943.1信息技术设备安全第1部分：通用要求GB/T5080.7
设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T6107
使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口GB/T9254—2008
信息技术设备的无线电骚扰限值和测量方法GB/T15720—2008中国盲文
GB/T17618信息技术设备抗扰度限值和测量方法GB/T18455包装回收标志
GB/T18787.1—2015信息技术电子书第1部分：设备通用规范
GB/T25000（所有部分）系统与软件工程系统与软件质量要求和评价（SQuaRE）GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价铬、多浪联苯和多溴二苯醚）的测定电子电气产品中限用物质的限量要求GB/T26572
SJ/T11364电子电气产品有害物质限制使用标识要求ISO/IEC11518（所有部分）信息技术高性能并行接口（Informationtechnology一High-performance parallel interface)注：GB/T18235.1一2000信息技术高性能并行接口第1部分：机械，电气及信号协议规范（HIPPI-PH）(ISO/IEC11518-1:1995.IDT)
IEC62680（所有部分）数据和电源通用串行总线接口（Universal serialbusinterfacesfordataandpower)
GB/T411822021
3术语和定义
GB/T15720—2008界定的以及下列术语和定义适用于本文件。3.1
braille
以六个凸点为基本结构，按一定规则排列，靠触觉感受的文字。3.2
点dot
构成盲符的每一个凸起部分。
［来源：GB/T39889—2021,3.4]3.3
方cell
一个盲符所占的长方形位置。
fbraille character
一方中以六点制体系按不同排列组合成的符形3.5
diameter of dot
盲符凸点底面圆的直径。
dot spacing
一方盲符内相邻两个点位上凸点底面圆心间的距离3.7
方距cell spacing
左右相邻两方盲符邻近两个点位上凸点底面圆心间的距离。3.8
brailledisplay
盲文点显器
将盲符进行可刷新输出的电子机械式设备。3.9bZxz.net
electronicbraille
电子盲文
可供盲文点显器刷新输出的盲文编码及文档。3.10
触点brailledot
盲文点显器中相对于设备上表面可上下往复运动用于显示盲符的部件。3.11
点显单元
braillecell block
由6个或8个盲文触点组成的单方盲文显示模块3.12
光标显示点
cursor dot
通过连续上下往复运动以显示电子盲文中光标所在位置的触点。3.13
触点位移
displacement of brailledot
盲文触点显示盲符时，其顶端与设备上表面间的距离。3.14
触点支撑力holdingpowerofbrailledot盲文触点保持高于上表面最大位移时所能提供的支撑力。4技术要求
4.1设计要求
4.1.1硬件
设计产品硬件时，应满足下列规则：a）系统遵循系列化、标准化和向上兼容的原则b）系统和单元设计应当有逻辑余地，且具有自检功能：c
应具有可扩展性，且易于维修
设计产品软件时，应满足下列规则：GB/T41182—2021
应与产品随机资料中描述相一致，并应符合GB/T25000（所有部分）的规定a
b）应与硬件系统的硬件资源相适应，除系统软件、部件驱动软件或增配的应用软件外，还应配有检查程序：
c）对同一系列产品的软件应遵循系列化、标准化、模块化、中文化和向上兼容的原则。4.2外观和结构要求
4.2.1外观要求
产品外观应满足：
a）表面不应有明显的凹痕、划伤、裂缝、变形等现象；b）表面涂覆层不应起泡、龟裂和脱落；c）金属部件不应锈蚀和损伤：
d）表面说明功能的文字、符号、标志应清晰、端正、牢固。4.2.2
结构要求
产品结构应满足下列规则：
a）遵循标准化、系列化的要求，并应符合人机工程的特点：b）内部结构应满足通用部件的安装需求；c）产品中各模块应有合理的布局，应有良好的散热结构：d）各操作开关、按键应灵活、可靠方便，锁紧装置不应自行释放。4.3点显单元的结构与参数要求
点显单元的结构严求
4.3.1.1无光标点显单元
在不配备光标显示点的产品中，点显单元应以排列成3行2列的6个位置固定，且可上下运动的盲文触点组成，点位名称按GB/T15720—2008中3.1的要求进行。3
GB/T41182—2021
2带光标点显单元
在配备光标显示点的产品中，点显单元应以排列成4行2列的8个位置固定，且可上下运动的盲文触点组成（见图1）。其中，自上而下三行，左右两列的6个盲文触点，为盲符显示点，点位名称按GB/T15720一2008中3.1的要求进行。最下一行，左右两列的2个盲文触点，为光标显示点。标引序号说明：
1~6—盲符显示点，表示盲符中的点位及点序；S
光标显示点。
图1点显单元结构
4.3.2点显单元的技术参数要求
点显单元的点径点距和方距的技术参数应按GB/T157202008中A.3的要求进行如遇特殊情况，产品在设计制造过程中，点径应不大于1.8mm，方距应不大于5mm。4.4盲文信息处理要求
产品应可识别盲文ASCII编码，并将编码中的“1”和“0”转换为盲文触点的上升或下降运动。在配备光标显示点的产品中，盲文ASCII编码字符的第7、8位数据代表光标显示点的状态注：盲文ASCII编码是美国信息交换标准代码字符集（ASCII编码集）的一个子集，它使用64个编码字符代表所有可能的6点盲符组合。
4.5接口要求
应符合下列要求：
串行接口应符合GB/T6107的规定；a)
b）并行接口应符合ISO/IEC11518（所有部分）的规定；c）通用串行总线接口应符合IEC62680（所有部分）的规定。4.6功能要求
4.6.1核心功能
4.6.1.1盲文显示
应支持电子盲文的可刷新显示。4
4.6.1.2换行
在电子盲文显示过程中，应能从当前行跳转至上一行或下一行。4.6.1.3翻页
在电子盲文显示过程中，应能从当前页面跳转至上一页面或下一页面。4.6.1.4光标定位
GB/T41182—2021
在配备光标显示点的产品中，电子盲文显示过程中，应能将光标定位至当前显示行中的任意位置，并能利用盲文触点的连续上下往复运动提示光标位置。4.6.1.5数据交换
应能通过有线或无线方式进行数据交换。4.6.1.6数字内容管理和保护
应具有数字内容管理和保护功能。2扩展功能
4.6.2.1概述
扩展功能均为可选功能，
4.6.2.2文件管理
可对电子盲文文档进行存储、删除。4.7性能要求
4.7.1盲文触点位移
在显示电子盲文中的盲符时，盲文触点位移的范围应在0.3mm~1.0mm。4.7.2
盲文触点支撑力
在显示电子盲文中的盲符时，盲文触点支撑力的范围应在0.04N～0.08N。4.7.3
3盲文触点运动寿命
盲文触点往复运动寿命应大于105次。4换行速度
换行速度应不小于40行/min。
翻页速度
翻页速度应不小于30页/min。
S按键
应通过大小、形状等因素区别功能，其压力离散性应不天手0.3N5
GB/T41182—2021
在规定的负荷条件下，通断寿命应大于10°次。压力及行程应符合GB/T18787.1—2015中表1的规定4.7.7能耗
连续显示功率
单个点显单元中所有盲文触点同时进行连续上下往复运动时的功率应低于1200mW。4.7.7.2
待机功率
单个点显单元的待机功率应低于150mW。4.8安全要求
应符合GB4943.1的规定。
电源适应性要求
对于交流供电的产品，应能在220V土22V、50Hz士2Hz的条件下正常工作。对于直流供电的产品，应能在直流电压标称值的100%土5%的条件下正常工作。4.10
电磁兼容性要求
4.10.1无线电骚扰
限值应符合GB/T9254—2008中B级的规定。4.10.2抗扰度
限值应符合GB/T17618的规定。
4.11环境适应性要求
4.11.1气候适应性
应符合表1的规定。
表1气候适应性
温度/℃
相对湿度/%
机械环境适应性
贮存运输
贮存运输
应符合表2.GB/T18787.1—2
2015中表3和表5的规定
-20~55
20~93(40℃)
2可靠性要求
跌落高度
表2自由跌落适应性
GB/T41182—2021
6个方向，每个方向1次
采用平均失效间隔工作时间（MeanTimeBetweenFailure，缩写为MTBF）衡量产品的可靠性。本文件规定产品MTBF的不可接受值（m）不应低于10000h。注：MTBF是指相邻两次故障之间的平均工作时间，也称为平均故障间隔。3限用物质的限量要求
适用时，应符合GB/T26572的规定。5试验方法
5.1试验环境条件
除另有规定外，试验及产品恢复均在下述试验用条件下进行：a）温度：15℃~35℃；
相对湿度：25%~75%。
5.2设计要求试验
5.2.1硬件
启动受试样品，经系统加载和硬件初始化后，应正常开机。5.2.2软件
运行软件检查程序，应显示系统软件、部件驱动软件或增配应用软件的信息，还应显示出厂编号或产品序列号。
软件质量按GB/T25000（所有部分）的规定进行。5.3外观和结构试验
用目测法进行外观和结构检查。5.4点显单元的结构与参数试验
点显单元的结构
用目测法进行点显单元结构检查。5.4.2
点显单元的技术参数
用精度0.02mm级的量具检验点显单元的技术参数
