【其他行业标准】 层析硅胶

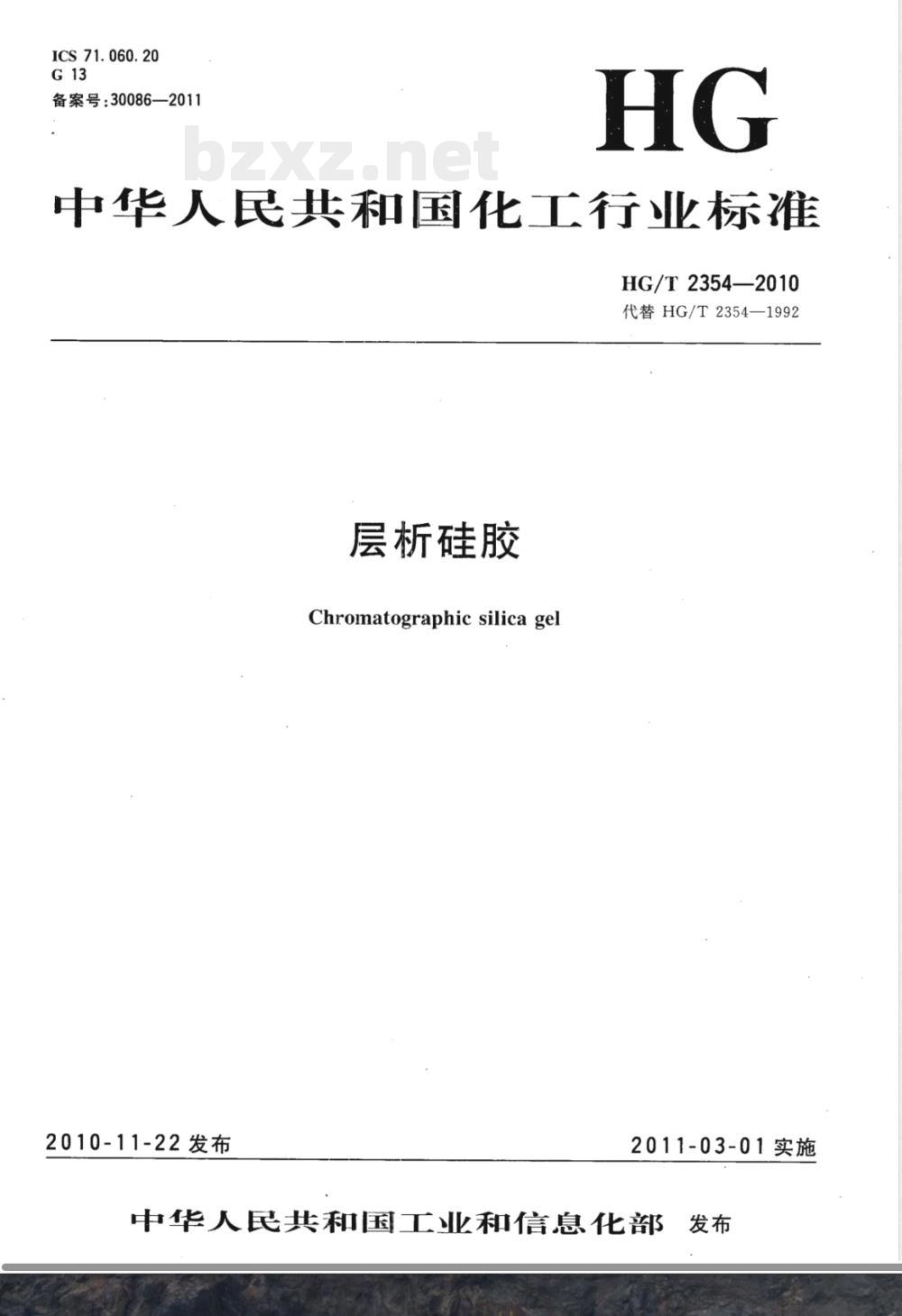

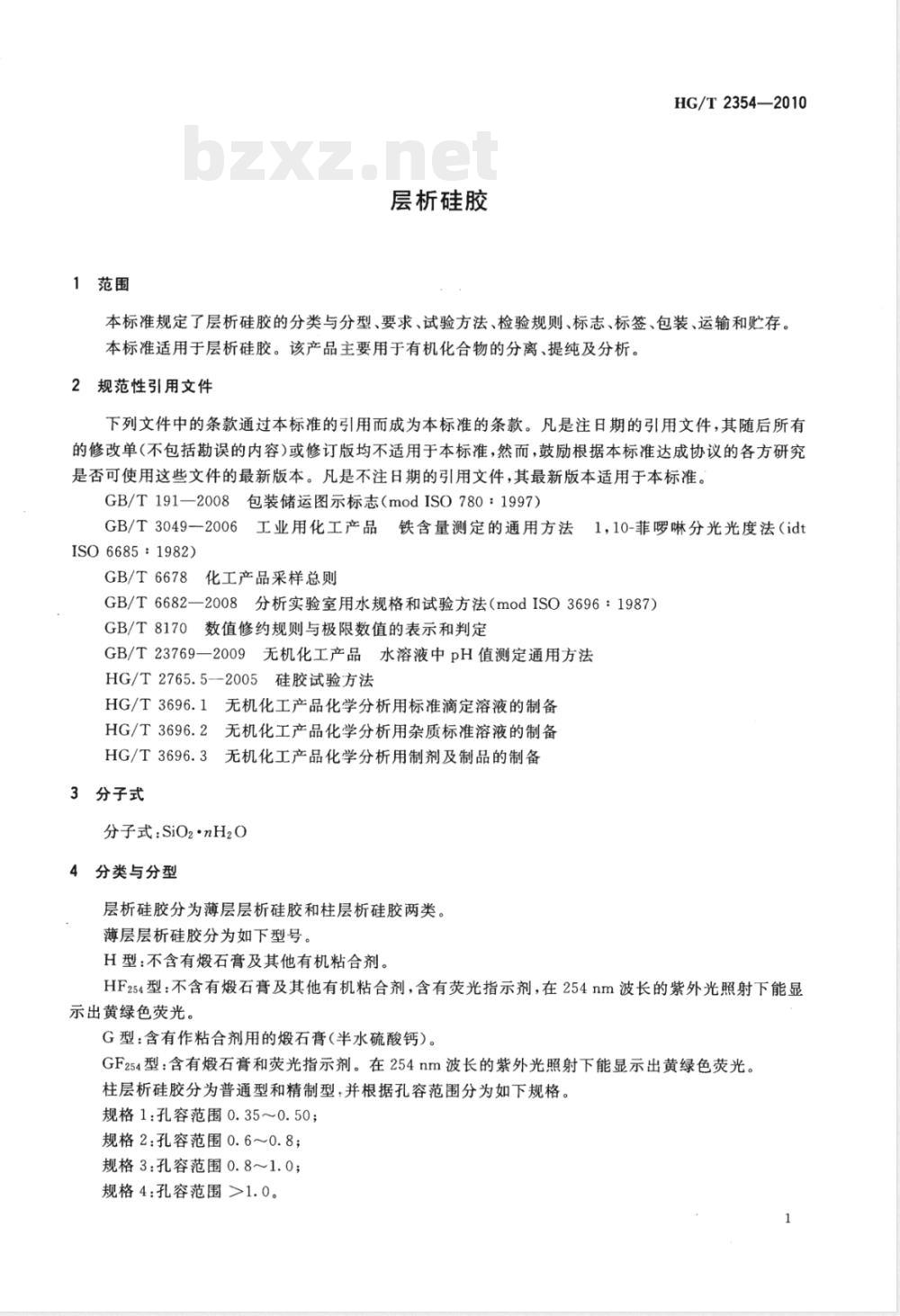

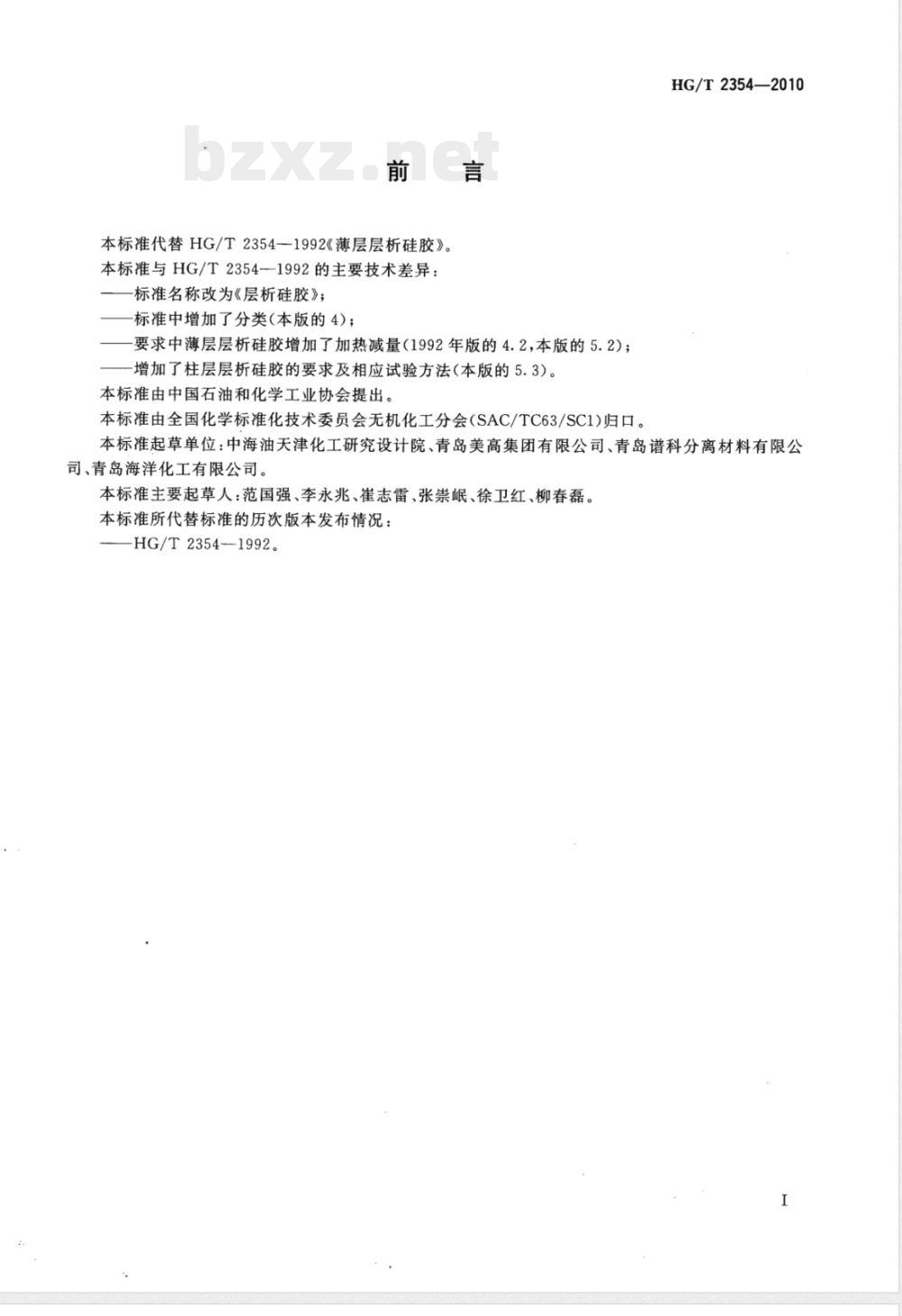

ICS 71.060.20 G13 备案号：30086—2011 HG/T 2354—2010 层析硅胶 Chromatographic silica gel 2010-11-22 发布 2011-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2354—1992《薄层层析硅胶》。本标准与 HG/T 2354—1992 的主要技术差异为：标准名称改为《层析硅胶》；增加了分类（本版第4条）；薄层层析硅胶要求增加加热减量（1992 年版第4.2条，本版第5.2条）；增加了柱层层析硅胶的要求及相应试验方法（本版第5.3条）。本标准由中国石油和化学工业协会提出，由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1）归口。 起草单位：中海油天津化工研究设计院、青岛美高集团有限公司、青岛谱科分离材料有限公司、青岛海洋化工有限公司。 主要起草人：范国强、李永兆、崔志雷、张崇岷、徐卫红、柳春磊。 历次版本：HG/T 2354—1992。 1 范围 本标准规定了层析硅胶的分类与分型、要求、试验方法、检验规则、标志、标签、包装、运输和贮存。本标准适用于层析硅胶，主要用于有机化合物的分离、提纯及分析。 2 规范性引用文件 下列文件通过本标准的引用而成为本标准条款的一部分。注日期的引用文件，其后所有修改单或修订版不适用于本标准，但鼓励各方研究是否可使用这些文件的最新版本。无注日期的引用文件，其最新版本适用。 - GB/T 191—2008 包装储运图示标志（mod ISO 780：1997） - GB/T 3049—2006 工业用化工产品铁含量测定通用方法1, 10-菲啰啉分光光度法（idt ISO 6685：1982） - GB/T 6678 化工产品采样总则 - GB/T 6682—2008 分析实验室用水规格和试验方法（mod ISO 3696：1987） - GB/T 8170 数值修约规则与极限数值的表示和判定 - GB/T 23769—2009 无机化工产品水溶液中 pH 值测定通用方法 - HG/T 2765.5—2005 硅胶试验方法 - HG/T 3696.1 无机化工产品化学分析用标准滴定溶液制备 - HG/T 3696.2 无机化工产品化学分析用杂质标准溶液制备 - HG/T 3696.3 无机化工产品化学分析用制剂及制品制备 3 分子式 分子式：SiO2·nH2O 4 分类与分型 层析硅胶分为薄层层析硅胶和柱层层析硅胶两类。 薄层层析硅胶型号： - H 型：不含熳石膏及其他有机粘合剂。 - HF254 型：不含熳石膏及其他有机粘合剂，含荧光指示剂，在 254 nm 紫外光下显示黄绿色荧光。 - G 型：含作粘合剂用的熳石膏（半水硫酸钙）。 - GF254 型：含熳石膏和荧光指示剂，在 254 nm 紫外光下显示黄绿色荧光。 柱层层析硅胶分为普通型和精制型，根据孔容范围分为规格： - 规格1：孔容范围 0.35~0.50 mL/g - 规格2：孔容范围 0.6~0.8 mL/g - 规格3：孔容范围 0.8~1.0 mL/g - 规格4：孔容范围 >1.0 mL/g 5 要求 外观：白色均匀粉末。 5.1 薄层层析硅胶应符合表1要求。 表1 薄层层析硅胶要求 | 型号 | 等级 | 熳石膏(w/%) | 氯化物(Cl计,w/%) | 铁(Fe,w/%) | pH(100g/L水悬浮液) | 筛余物(w>38μm,w/%) | 活度 | 加热减量(w/%) | |-------|-------|--------------|-----------------|-----------|------------------|-----------------|------|----------------| | H | 优等品 | 0 | 0.02 | 0.020 | 6.5~7.0 | - | 三色分开 | 5 | | HF254 | 优等品 | 0 | 0.02 | 0.015 | 6.0~7.0 | - | 三色分开 | 4 | | G | 优等品 | 12.0~14.0 | 0.02 | 0.020 | 6.5~7.0 | - | 三色分开 | 5 | | GF254 | 优等品 | 12.0~14.0 | 0.02 | 0.020 | 6.0~7.0 | - | 三色分开 | 4 | 注：活度指标中的“三色”指二甲基黄、苏丹红、靛酚蓝。 5.2 柱层层析硅胶应符合表2要求。 表2 柱层层析硅胶要求 | 项目 | 规格1 | 规格2 | 规格3 | 规格4 | |-----------|-------|-------|-------|-------| | 比表面积 (m²/g) | >450 | - | - | - | | 孔容 (mL/g) | 8.0 | - | - | - |
