【其他行业标准】 水冷冷水机组管壳式冷凝器胶球自动在线清洗装置

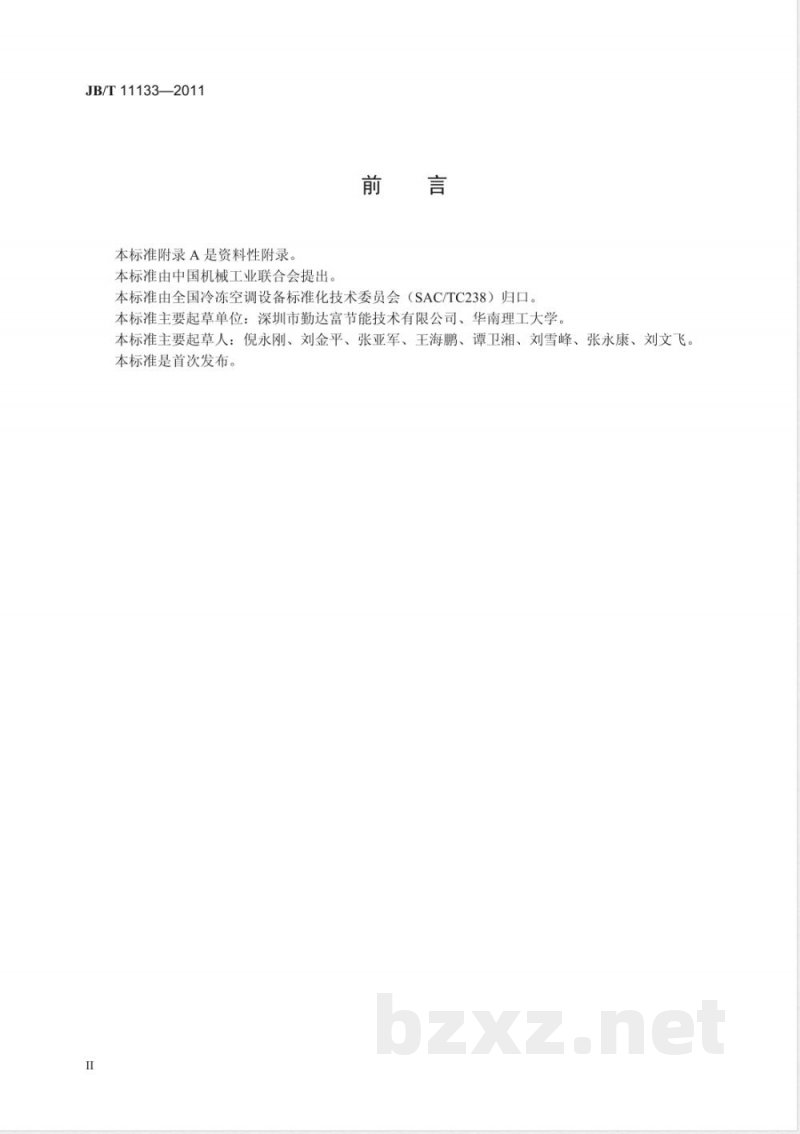

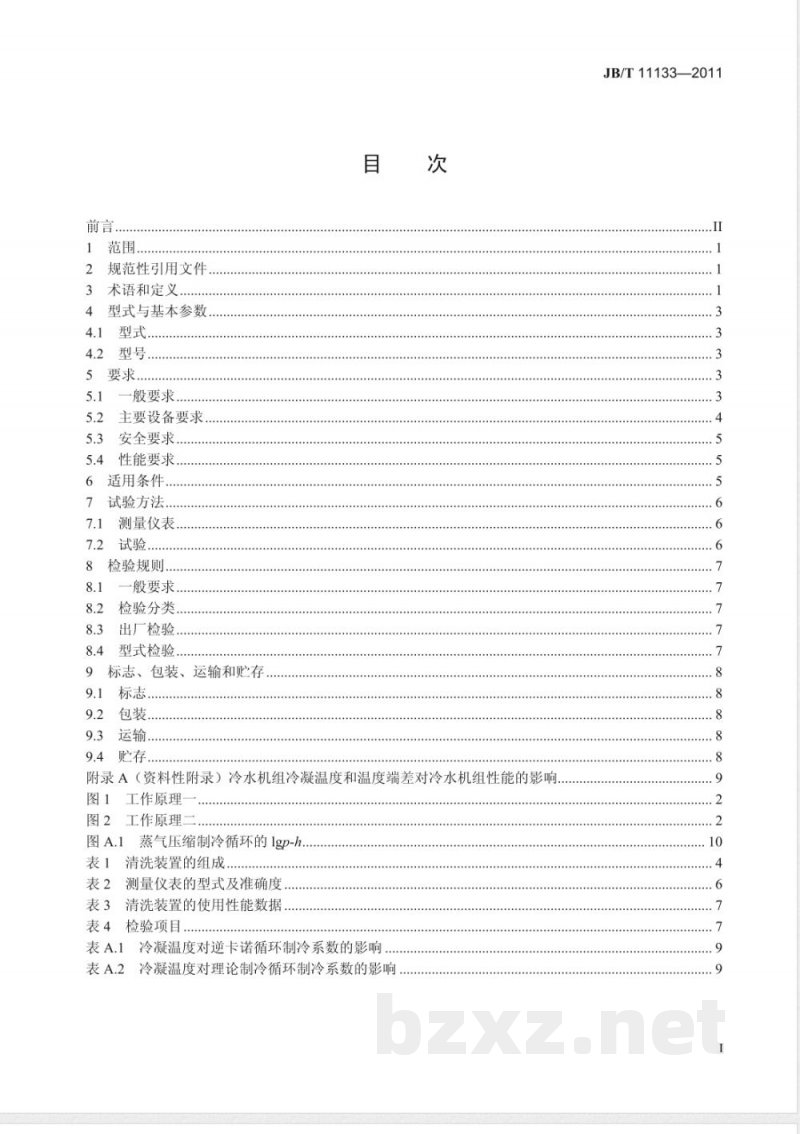

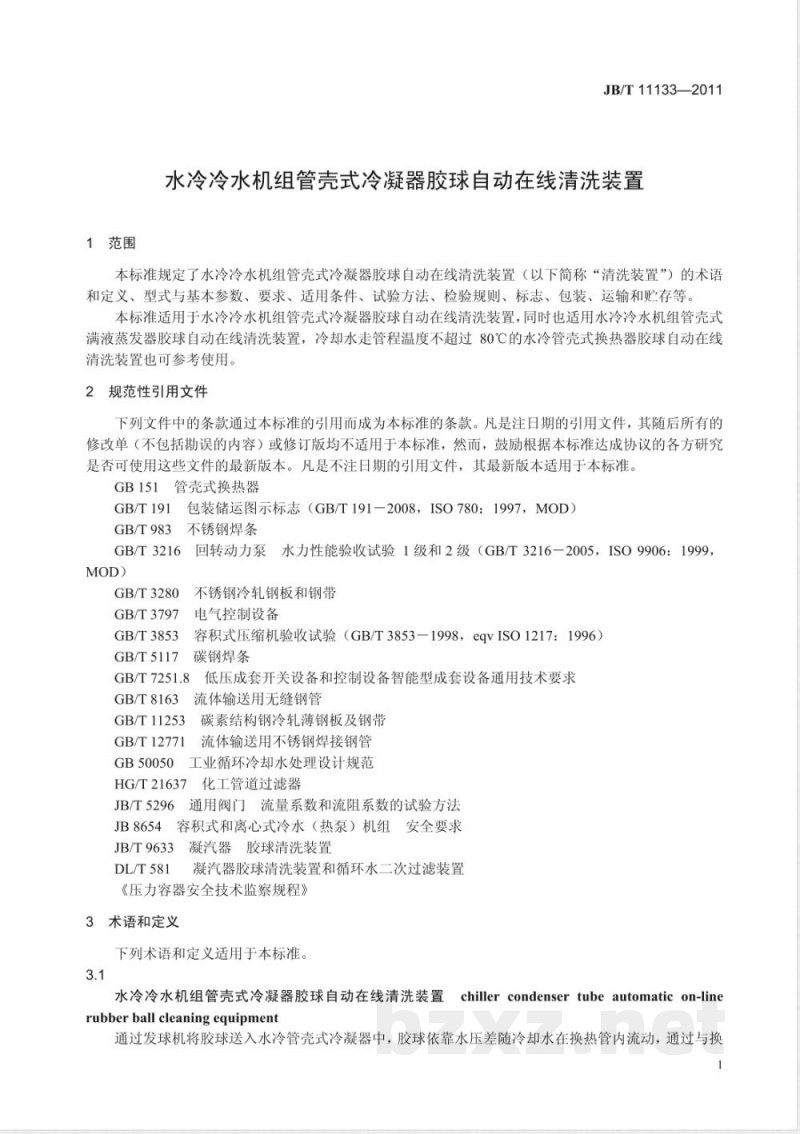

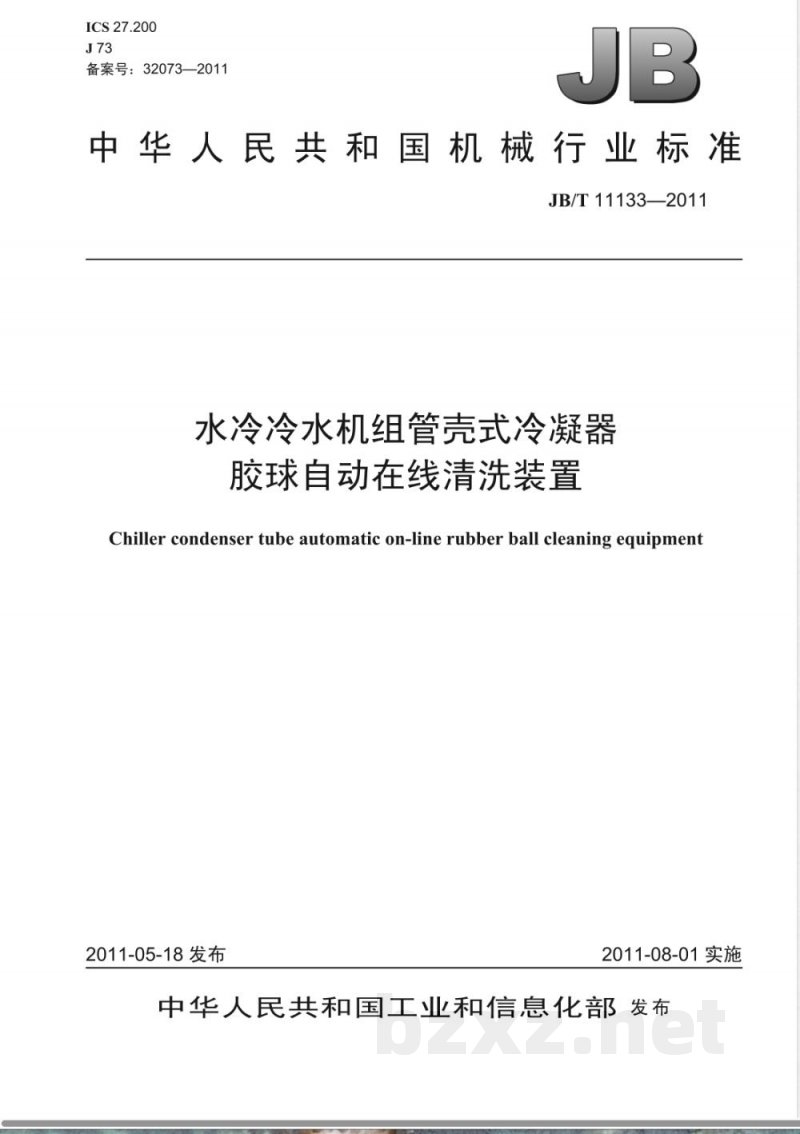

ICS 27.200 J73 备案号：32073—2011 中华人民共和国机械行业标准 JB/T 11133—2011 水冷冷水机组管壳式冷凝器 胶球自动在线清洗装置 Chiller Condenser Tube Automatic On-line Rubber Ball Cleaning Equipment 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 目次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式与基本参数 4.1 型式 4.2 型号 5 要求 5.1 一般要求 5.2 主要设备要求 5.3 安全要求 5.4 性能要求 6 适用条件 7 试验方法 7.1 测量仪表 7.2 试验 8 检验规则 8.1 一般要求 8.2 检验分类 8.3 出厂检验 8.4 型式检验 9 标志、包装、运输和贮存 9.1 标志 9.2 包装 9.3 运输 9.4 贮存 附录A（资料性附录）冷水机组冷凝温度和温度端差对冷水机组性能的影响 前言 本标准附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准主要起草单位：深圳市勤达富节能技术有限公司、华南理工大学。 本标准主要起草人：倪永刚、刘金平、张亚军、王海鹏、谭卫湘、刘雪峰、张永康、刘文飞。 本标准为首次发布。 1 范围 本标准规定了水冷冷水机组管壳式冷凝器胶球自动在线清洗装置（以下简称“清洗装置”）的术语和定义、型式与基本参数、要求、适用条件、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于水冷冷水机组管壳式冷凝器胶球自动在线清洗装置，同时也适用于水冷冷水机组管壳式满液蒸发器胶球自动在线清洗装置。冷却水走管程温度不超过80℃的水冷管壳式换热器胶球自动在线清洗装置可参照使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究采用这些文件最新版本的可能性。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 151 管壳式换热器 GB/T 191 包装储运图示标志（GB/T 191—2008，ISO 780:1997，MOD） GB/T 983 不锈钢焊条 GB/T 3216 回转动力泵水力性能验收试验 1级和2级（GB/T 3216—2005，ISO 9906:1999，MOD） GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3797 电气控制设备 GB/T 3853 容积式压缩机验收试验（eqv ISO 1217:1996） GB/T 5117 碳钢焊条 GB/T 7251.8 低压成套开关设备和控制设备智能型成套设备通用技术要求 GB/T 8163 流体输送用无缝钢管 GB/T 11253 碳素结构钢冷轧薄钢板及钢带 GB/T 12771 流体输送用不锈钢焊接钢管 GB 50050 工业循环冷却水处理设计规范 HG/T 21637 化工管道过滤器 JB/T 5296 通用阀门流量系数和流阻系数的试验方法 JB 8654 容积式和离心式冷水（热泵）机组安全要求 JB/T 9633 凝汽器胶球清洗装置 DL/T 581 凝汽器胶球清洗装置和循环水二次过滤装置 《压力容器安全技术监察规程》 3 术语和定义 下列术语和定义适用于本标准。 3.1 水冷冷水机组管壳式冷凝器胶球自动在线清洗装置 Chiller Condenser Tube Automatic On-line Rubber Ball Cleaning Equipment 通过发球机将胶球送入水冷管壳式冷凝器中，胶球依靠水压差随冷却水在换热管内流动，通过与换热管内壁摩擦擦洗污垢，在出口端通过捕球器回收胶球至发球机，形成一个完整清洗循环，并通过自动控制系统实现在线连续清洗，从而提高换热效率，降低能耗，保证设备安全稳定运行。
