【其他行业标准】 电力客车用单螺杆空气压缩机

ICS23.140
备案号：40731—2013

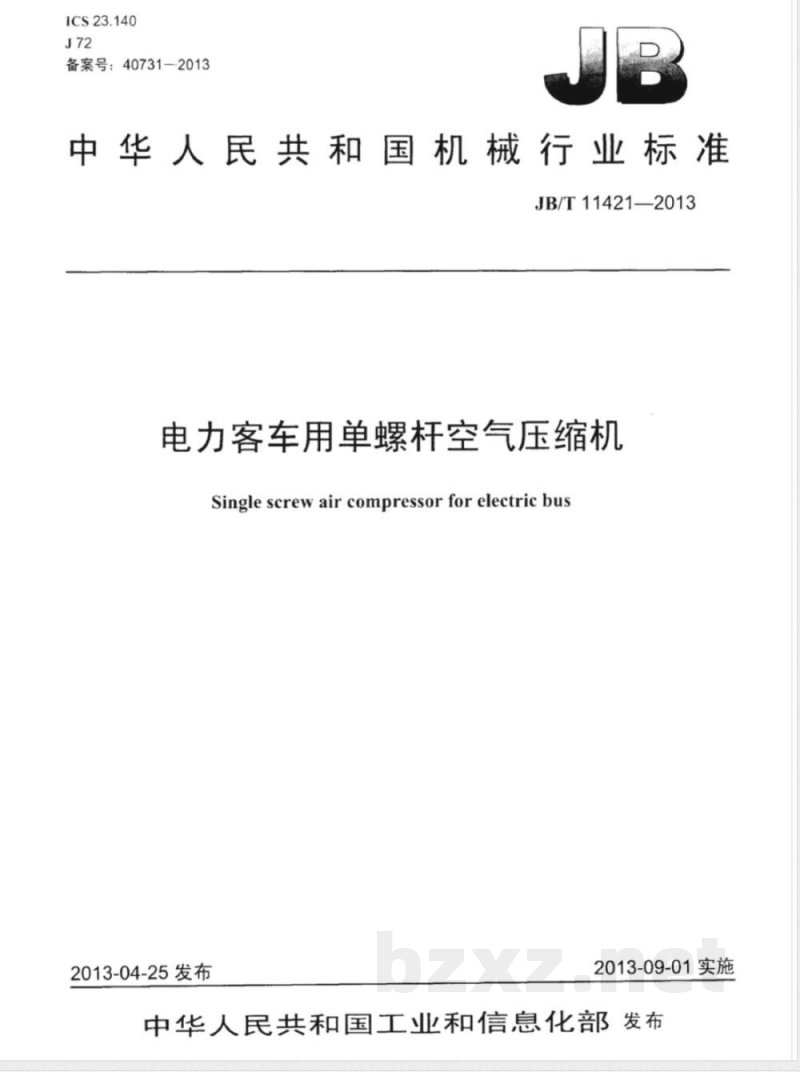

中华人民共和国机械行业标准
JB/T11421—2013
电力客车用单螺杆空气压缩机
Singlescrewaircompressorforelectricbus2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布前育

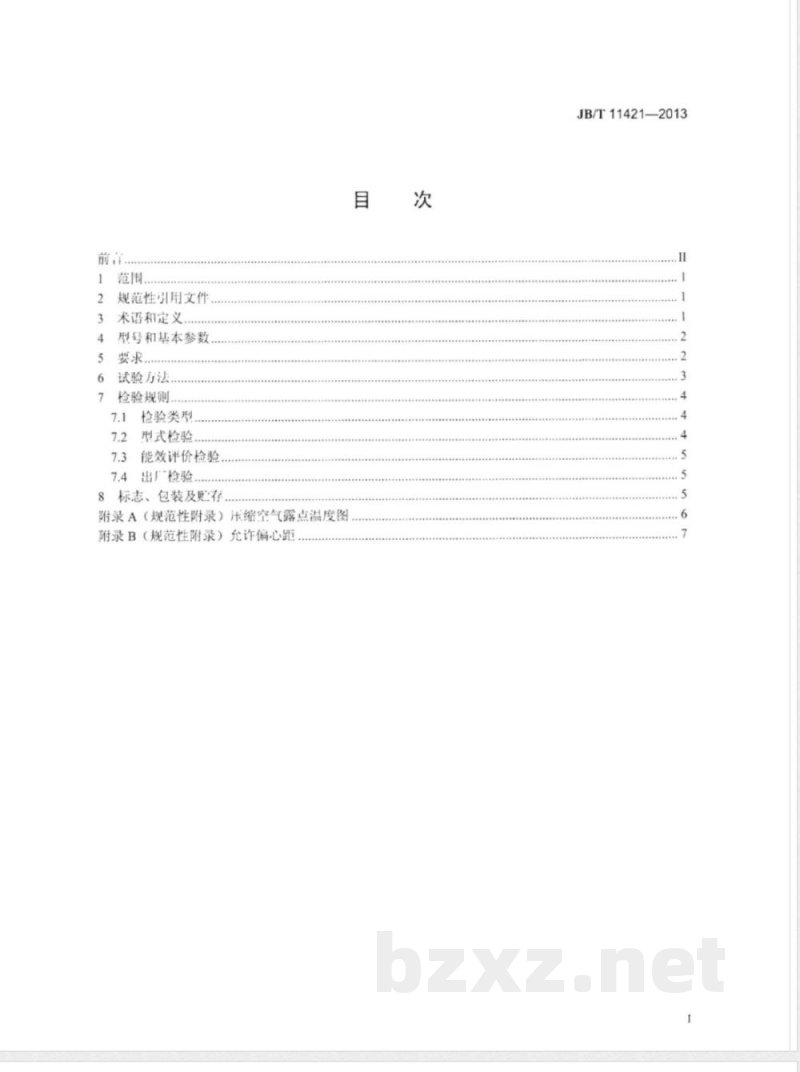

规范性引用文件
术语和定义
型号和基本参数
试验方法
检验规则...
检验类型
7.2型式检验.
7.3能效评价检验，
7.4出厂检验..
8标志、包装及贮存
附录A（规范性附录）压缩空气露点温度图附录B（规范性附录）允许偏心距目
JB/T11421—2013
JB/T11421—2013

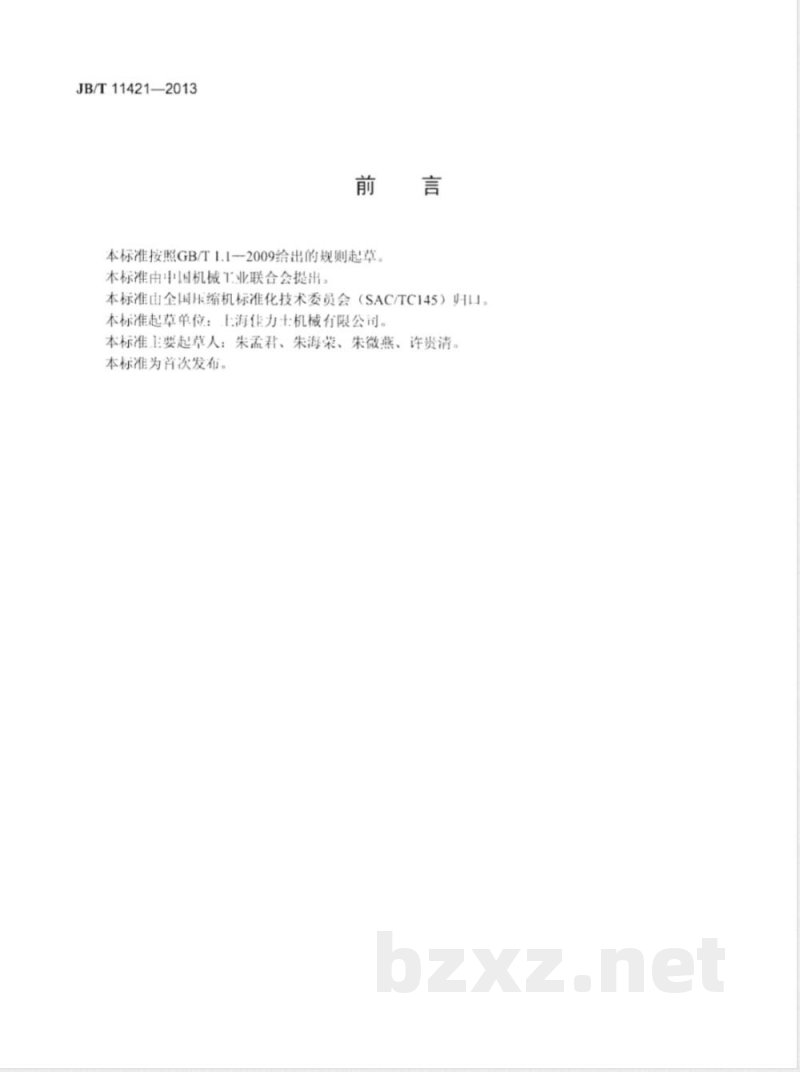

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国机械工业联合会提出本标准山企国压缩机标准化技术委员会（SAC/TC145）归口。本标准起草单位：1海佳力十：机械有限公司。本标准正要起草人：朱孟君、朱海荣、朱微燕、许贵清。本标准为首次发布。

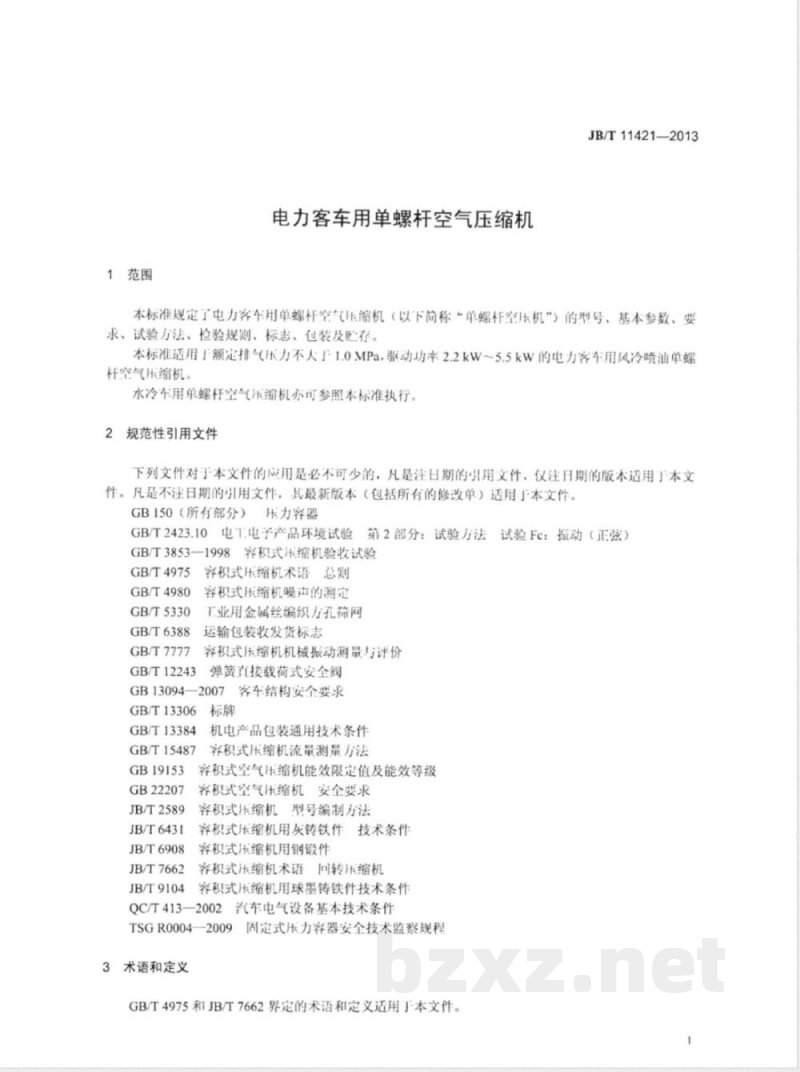

1范围
电力客车用单螺杆空气压缩机
JB/T11421—2013
本标准规定了电力客车用单螺杆空气压缩机（以下简称“单螺杆空压机\）的型号、基本参数、要求、试验方法、检验规则、标志、包装及贮存。本标准适用」额定排气压力不人」1.0MPa，驱动功率2.2kW～5.5kW的电力客车用风冷喷油单螺杆空气压缩机。
水冷车用单螺杆空气压缩机办可参照本标准执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。GB150（所有部分）
压力容器
GB/T2423.10
电1.电子产品环境试验
第2部分：试验方法试验Fc：振动（正弦）GB/T3853-1998
容积式压缩机验收试验
GB/T4975
GB/T4980
GB/T5330
GB/T6388
GB/T7777
GB/T12243
容积式压缩机术语总则
容积式压缩机噪声的测定
T业用金属丝编织方孔筛网
运输包装收发货标志
容积式压缩机机械振动测量与评价弹簧真按载荷式安全阀
GB13094—2007
GB/T13306
GB/T13384
GB/T15487
GB19153
GB22207
JB/T2589
JB/T6431
JB/T6908
JB/T7662
JB/T9104
客车结构安全要求
机电产品包装通用技术条件
容积式压缩机流量测量方法
容积式空气压缩机能效限定值及能效等级容积式空气压缩机安全要求
容积式压缩机型号编制方法
容积式压缩机用灰铸铁件技术条件容积式压缩机用钢锻件
容积式压缩机术语
转压缩机
容积式压缩机用球墨铸铁件技术条件QC/T413—2002
汽车电气设备基本技术条件
TSGR0004—2009
固定式压力容器安全技术监察规程3术语和定义
GB/T4975和JB/T7662界定的术语和定义适用丁本文件。1
JB/T11421—2013

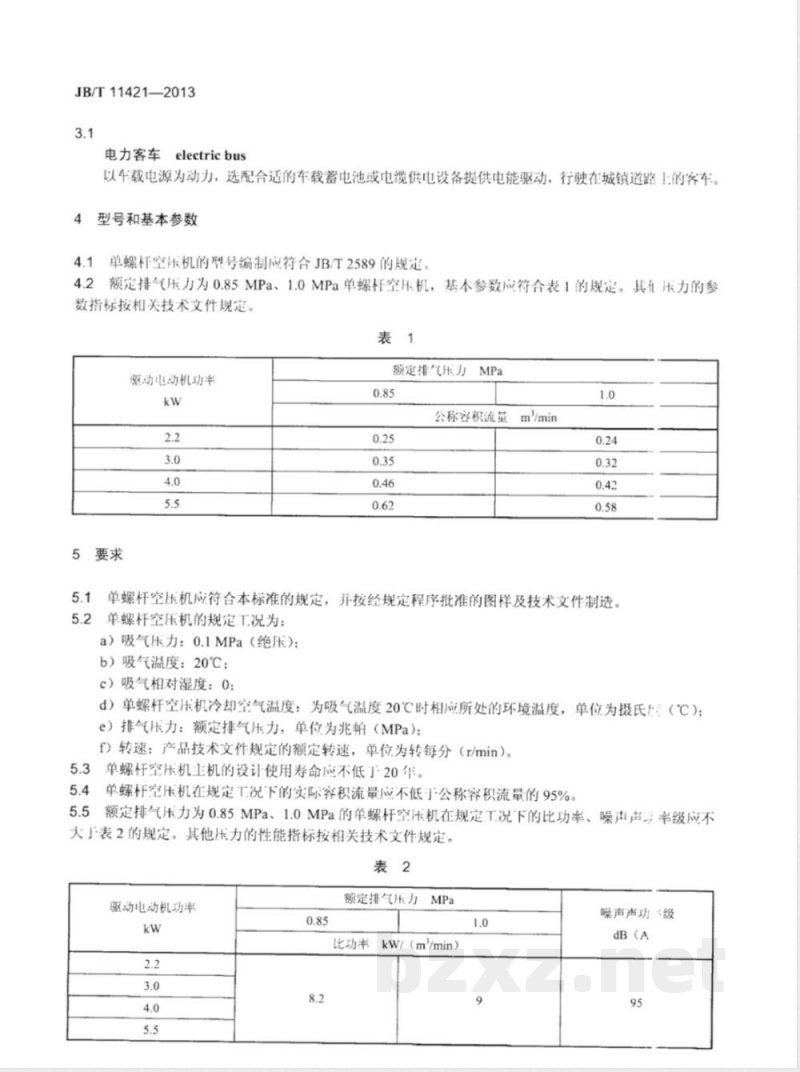

电力客车electricbus
以车载电源为动力，选配合适的车载蓄电池或电缆供电设备提供电能驱动，行驶在城镇道路上的客车。4型号和基本参数
单螺杆空压机的型号编制应符合JB/T2589的规定。4.1
额定排气压力为0.85MPa、1.0MPa单螺杆空H机，基本参数应符合表1的规定。其自压力的参数指标按和关技术文件规定。
驱动电动机功率
额定排气压力MPa
公称容积流量m/min
单螺杆空压机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。5.2单螺杆空压机的规定T.况为：a）吸气压力：0.1MPa（绝压）；b）吸气温度：20℃；
c）吸气相对湿度：0：
d）单螺杆空压机冷却空气温度：为吸气温度20℃时相应所处的环境温度，单位为摄氏：（℃）；e）排气压力：额定排气压力，单位为兆帕（MPa）：f）转速：产品技术文件规定的额定转速，单位为转每分（r/min）。5.3单螺杆空压机主机的设计使用寿命应不低于20年。5.4单螺杆空压机在规定T况下的实际容积流量应不低于公称容积流量的95%。5.5额定排气压力为0.85MPa、1.0MPa的单螺杆空压机在规定T况下的比功率、噪声声率级应不大于表2的规定。其他压力的性能指标按相关技术文件规定。表2
驱动电动机功率
额定排气压力
比功率kW/（m/min）
噪声声功一级
dB（A
5.6单螺杆空压机的能效限定值及能效等级应符合GB19153的规定。JB/T11421—2013
单螺杆空压机的机械振动测量和评价方法按GB/T7777的规定，振动烈度值应不大于7.1mm/s。5.7
单螺杆空压机压缩每立方米空气所消耗的润滑油量应不大于25mg5.8
单螺杆空压机的安全要求按GB22207的规定5.10当吸气温度为40℃、排气压力为额定排气压力时，排气温度应不超过110℃。最低排气温度应不低于其露点温度（见附录A)。单螺杆空压机的吸气口应设置空气滤清器。5.11
5.12单螺杆空压机应装设止回阀和最小压力阀，动作应灵敏、可靠5.13单螺杆空压机应设置安全阀，动作应灵敏、可靠，并应符合GB/T12243和TSGR0004一2009的有关规定。
5.14单螺杆空压机的润消汕系统应设置个流量过滤器，其过滤精度应不低了25μm。5.15
单螺杆空压机的气路、油路系统应连接可靠，不应有渗漏现象。5.16单螺杆空压机的排气侧应设置油气分离器。5.17单螺杆空压机机壳、阀体等零件的受压部分，应以1.5倍的最大T.作压力进行水压试验，历时30min不得渗漏。
5.18单螺杆空压机的钢制压力容器应符合GB150和TSGR0004一2009的规定。5.19单螺杆空压机的灰铸铁件应符合JB/T6431的规定。球墨铸铁件应符合JB/T9104的规定。锻件应符合JB/T6908的规定。
5.20蜗杆型面、外圆、槽底、主轴表面和显轮片不得有裂纹、冷隔、剥层、缩松、气孔及夹杂物等影响质量的缺陷，蜗杆和星轮片的啮合表面不得有凹痕、毛刺和碰伤。5.21蜗杆和星轮组件应做动平衡试验，其平衡精度等级应不低于G6.3级，单位重量的许用偏心距e，应根据转速按附录B确定，
5.22机组外表面喷涂汕漆时，其漆膜应具有-定的耐温和耐腐蚀性能，汕漆表面应平整光滑、色泽一致美观大方，不允许有凹凸、损伤和汕漆剥落等影响外观质量的缺陷存在。5.23单螺杆空压机内部应清洁，清洁度指标应不大于300mg的规定。5.24单螺杆空压机车载环境适应性要求：a）在任意方向水平倾斜15°时正常运行：b）应采取加热及保温措施，以确保在-20℃～10℃的低温环境下正带T作：c）在车载T况的振动条件下应正常工作。5.25单螺杆空压机电机输出轴与传动皮带或皮带轮应绝缘，绝缘耐压试验按QC/T413一2002的相关规定，试验电压2500V，历时1min，应无击穿。5.26空压机在客车上的安装应符合GB13094一2007的要求。成套供给用户的单螺杆空压机应包括：5.27
a）主机、驱动机、传动装置、起动设备、保护装置及空气滤清器、汕冷却器、油气分离器等：b）随机备件：
c）专用T具：
d）随机文件（包括产品合格证、产品使用说明书、装箱单及压力容器的有关文件）。5.28制造厂对按产品使用说明书正常使用的单螺杆空压机保用--年，但从发货之日起计，不超过18个月。在此期问，产品确因设计或制造不良而损坏或不能正常运转时，制造厂应负责免费修理或更换，6试验方法
单螺杆空压机耐受机械振动的试验参照GB/T2423.10进行。6.1
JB/T11421—2013
6.2单螺杆空压机的容积流量、比功率等性能试验按GB/T3853一1998和GB/T15487的规！。6.3单螺杆空压机的能效限定值及各能效等级值的测量按GB19153的规定。6.4单螺杆空压机的振动测试方法按GBT7777的规定。6.5单螺杆空压机噪声声功率级的测定按GB/T4980的规定。6.6单螺杆空压机的清洁度检查按下述方法进行：a）将单螺杆帘压机解体，用清洗剂清洗主机机壳内部、蜗杆、显轮和汕气分离器、油：滤器、汕冷却器等主要部件内腔：
b）用符合GB/T5330规定的网孔基本尺小为0.08mm的三级精度铜丝网过滤清洗剂，将过滤后所得的杂物加热到80℃，经1h烘十处理：c）将烘干的残留物用精度不低于7级的普通天平称重，称得的重量即为单螺杆空压机的洁度值，检验规则
7.1检验类型
单螺杆空压机检验类型分为：
a）型式检验；
b）能效评价检验；
c）出厂检验。
7.2型式检验
7.2.1试制的单螺杆空压机（包括新产品或转厂生产的老产品）应进行型式检验。型式检聚时，满负荷延续运转的时问应不少于500h，其中48h为连续超压试验，超压5%：以及在40℃进气！进行1h高温试验。同时还应附加以下车载环境适应性检验：a）倾斜检验：4h为倾斜15°满负荷试验，电动机轴的前后左右4个方向各1h，b）低温检验：在-20℃的低温环境下，检验起动/停止、加热及保温设备；1h满负荷试终。c）耐振检验：按6.1最低要求试验完成后至少进行20min的满负荷试验并对试验前后观和产品性能进行对比。
7.2.2正常生产的单螺杆空压机，若结构、材料、.工.艺有较大改变，可能影响产品性能时长期停产的单螺杆空压机恢复生产时，均应进行型式检验。型式检验时，满负荷延续运转时问应不少：200h，其中24h为连续超压试验，超乐5%，7.2.3正常生产的单螺杆空压机，定期或积累--定产量后，应周期性进行一次型式检验。型检验时，满负荷连续运转的时问应不少于24h，其中4h为超压试验，超压5%7.2.4型式检验的内容及其要求：a）检查各零、部件的装配质量、T.作情况和相互动作的正确性。b）在试验的开始和结束，各进行一次性能测试，测定单螺杆空压机在规定T况下的容移流量、比功率、转速、噪声及机组振动、各级气体的压力和温度、汕温、油耗等，测得的结果均应符合本标准及有关技术文件的规定。c）在超压和高温试验期问，检查汕温、排气温度、机组振动和各机构的运行情况。d）环境适应性检验，结果应符合5.24的规定。e）试验结束后，应将单螺杆空压机主机拆卸，检查轴封、轴承和星轮等主要零、部件接触和磨损情况及蜗杆的外观情况。零部件应光损伤，磨损应正常。f）测定清洁度值，结果应符合5.23的规定。g）根据各机构的工作情况、各项参数的测试结果及各主要零、部件的接触和磨损情况，寸产品的经济性和可靠性作出评价。
7.3能效评价检验
JB/T11421—2013
进行节能产品认证的单螺杆空压机或国家强制要求能效标识单螺杆空床机应进行能效评价检进行能效评价检验的单螺杆空压机检测在规定工况下的机组输入比功率。测得结果应符合GB19153的规定。
7.4出厂检验
每台单螺杆空压机均应山制造厂进行出/检验。出厂检验时，满负荷连续运转的时间应不少于2h。出厂检验的内容如下：
a）检查各零、部件的装配质量、T作情况和相互动作的正确性：b）参照GBT3853一1998中附录C的规定进行简化性能试验，在额定排气床力下测量实际容积流量、排气压力、比功率，其结果与规定性能相比，偏差应不超过GB/T3853一1998中表C2的规定：
c）检查安全阀的灵敏性、
8标志、包装及购存
8.1每台单螺杆空压机均应在平坦和醒月的部位固定上产品铭牌，铭牌尺小按GBT13306的规定。铭牌上至少应标出下列内容：
a）产品型号：
b）产品名称；
c）公称容积流量，单位为立方米每分（m/min)）：d）额定排气压力，单位为兆帕（MPa）：e）轴功率或驱动电动机功率，单位为千瓦（kW)；f）外形尺寸（长×宽×高），单位为毫米（mm)：g）净重，单位为干克（kg）：
h）出厂编号：
i）出厂年月：
j）制造厂名称和制造厂所在地（出口产品应标明“中华人民共和国”字样）。8.2
单螺杆空床机的动力输入侧应设有转向标志。单螺杆空压机的包装和收发货标患应符合GB/T13384及GB/T6388的规定。单螺杆空压机应贮存于干燥通风的库房或有遮盖的场所。制造厂白发货之日起，在正常贮运条件下，应保证产品一年内不致因包装不良而引起锈蚀、霉损等。特殊要求按供需双方协议执行。5
JB/T11421—2013
压缩空气露点温度如图A.1所示，AC
水在油中凝析
附录A
（规范性附录）
压缩空气露点温度图
露点温度；
排气终压；
吸气压力；
相对湿度；
吸气温度；
排气温度
例:P,=0.1 MPu绝压),P=1.4 MPa(氢),9=60%.l,=30C.t=85c
=735℃，↓>、.水在油中不会整13 1+
压缩空气露点温度
20:1 22
允许偏心距如图B.1所示。
附录B
（规范性附录）
允许偏心距
5.00010000
转速r'min
允许偏心距此内容来自标准下载网
JB/T11421—2013
100 000
JB/T11421-2013
