【其他行业标准】 往复活塞压缩机铸铁活塞环

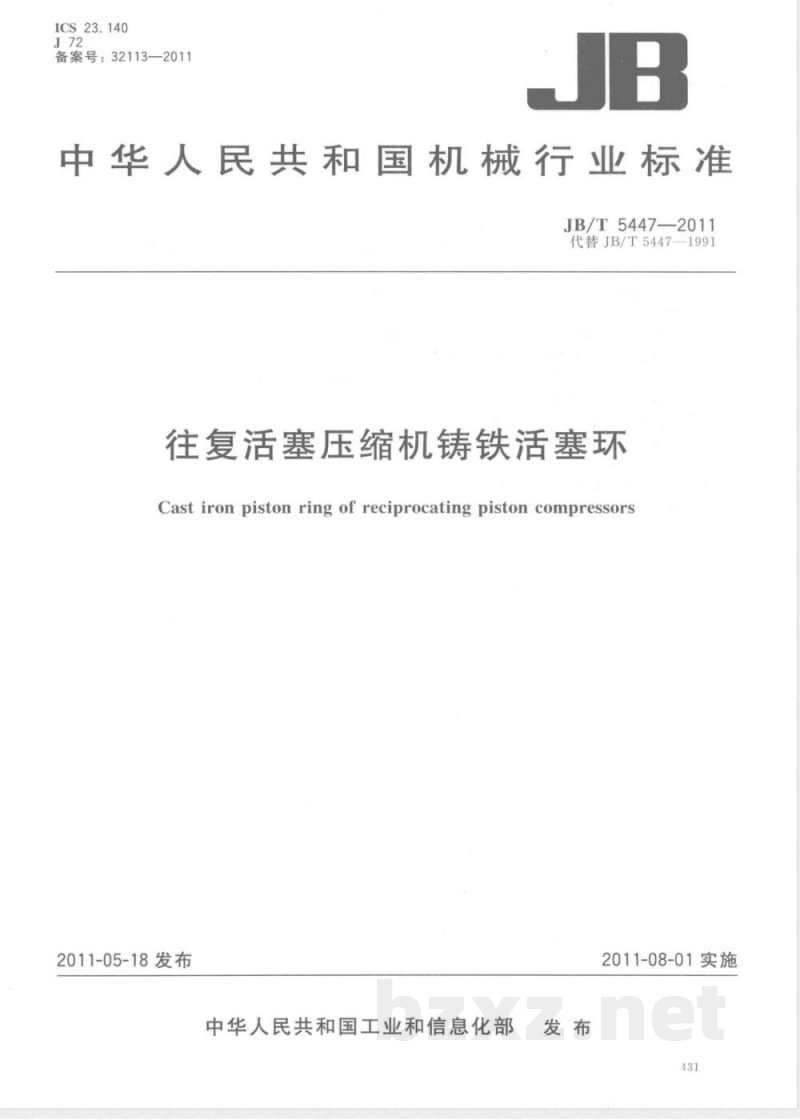

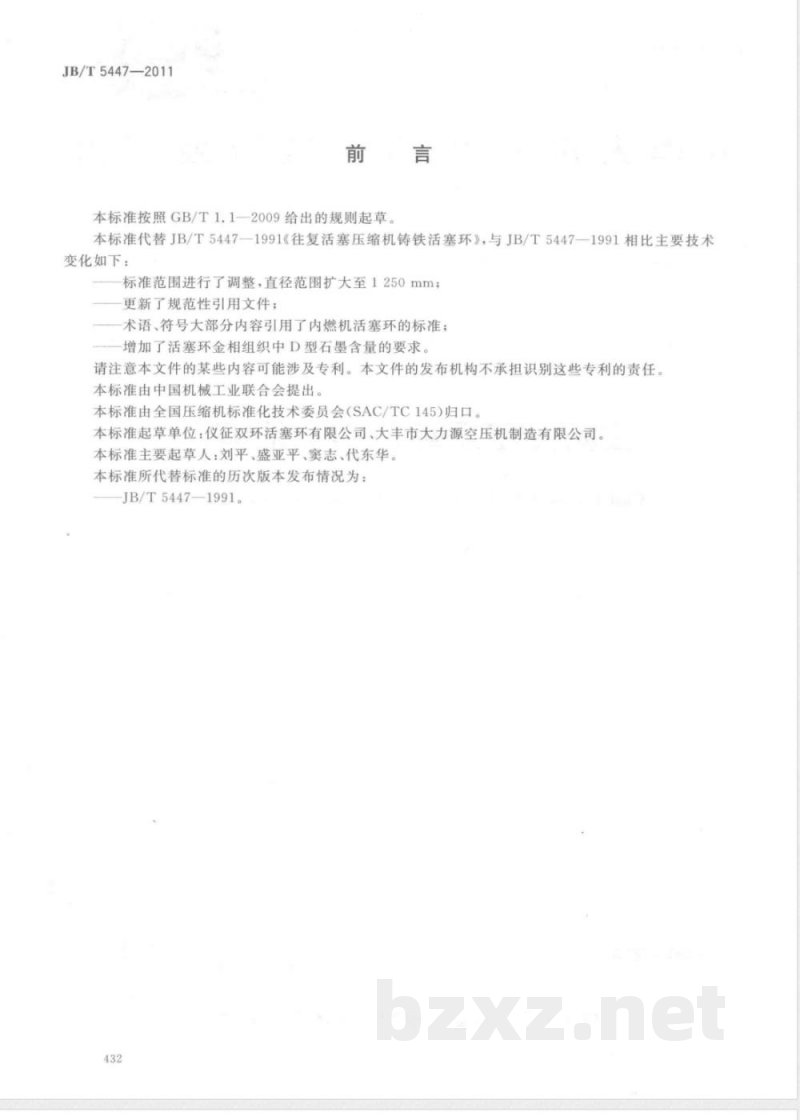

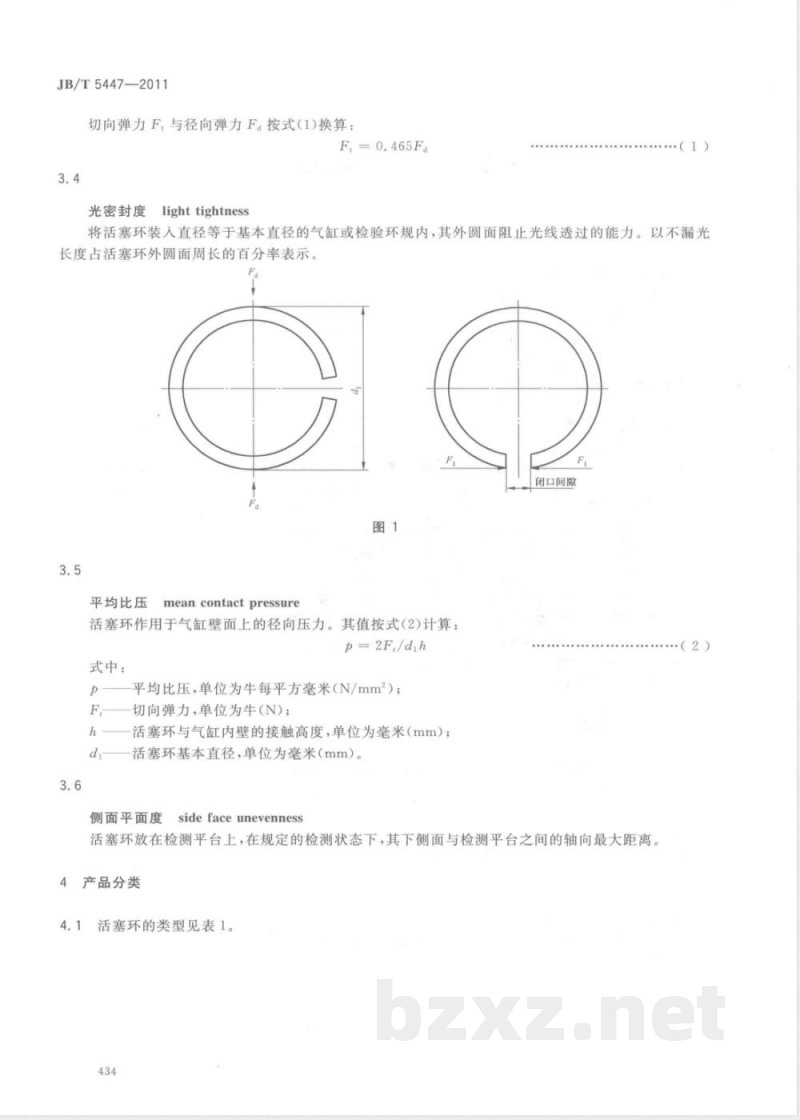

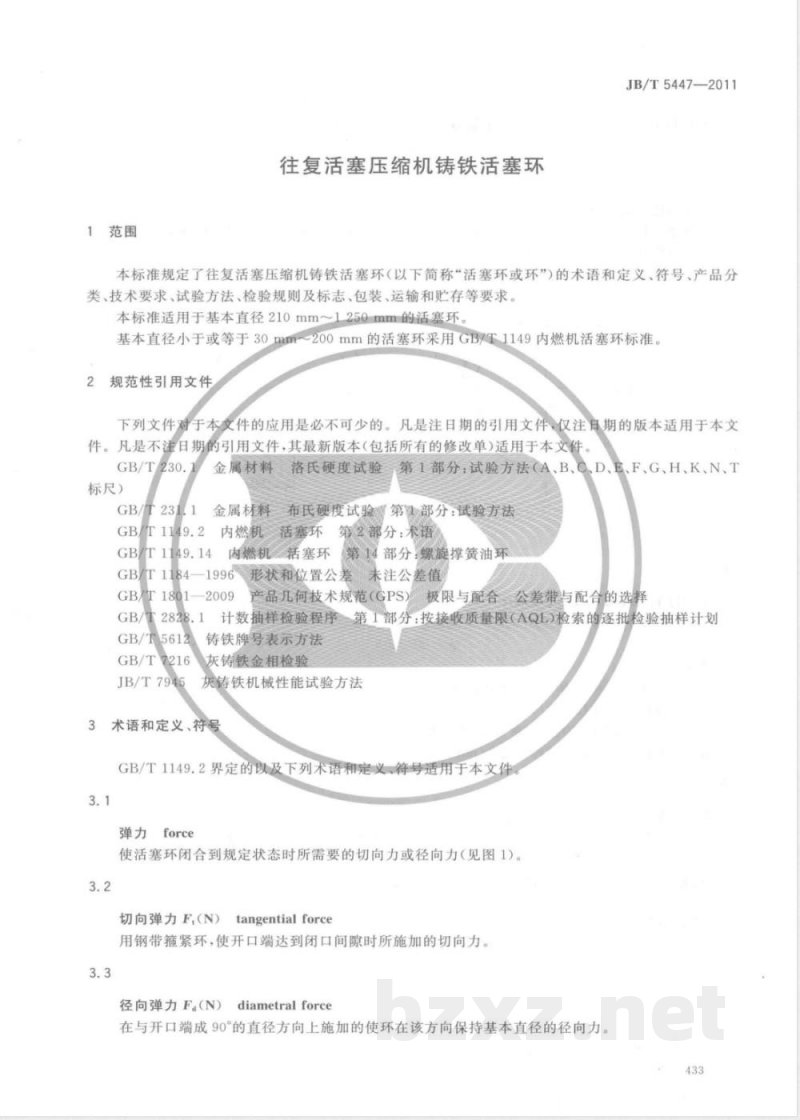

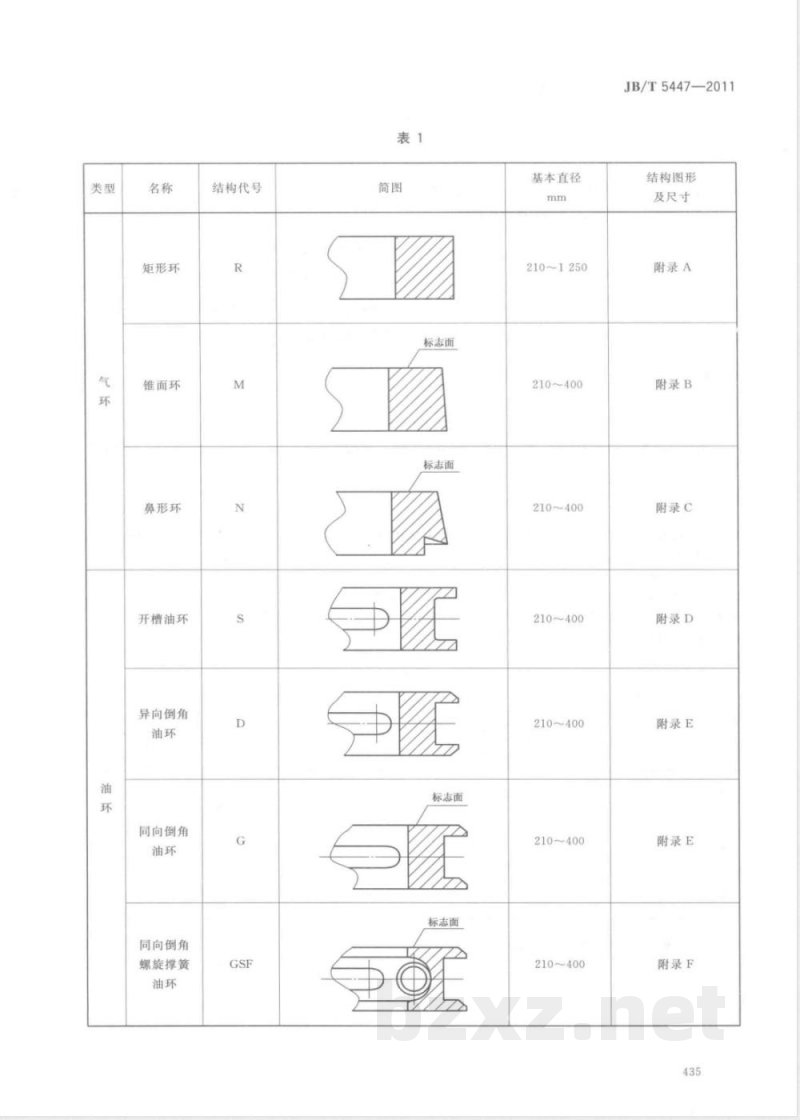

ICS 23.140 J72 备案号：32113—2011 JB 中华人民共和国机械行业标准 JB/T 5447—2011 代替 JB/T 5447—1991 往复活塞压缩机铸铁活塞环 Cast iron piston ring of reciprocating piston compressors 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替JB/T 5447—1991《往复活塞压缩机铸铁活塞环》，与原标准相比主要技术变化如下：调整了标准范围，直径范围扩大至1250mm；更新了规范性引用文件；术语、符号大部分内容引用内燃机活塞环相关标准；增加了活塞环金相组织中D型石墨含量要求。请注意本文件的某些内容可能涉及专利，本文件发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出，由全国压缩机标准化技术委员会（SAC/TC145）归口。本标准起草单位：仪征双环活塞环有限公司、大丰市大力源空压机制造有限公司。本标准主要起草人：刘平、盛亚平、窦志、代东华。本标准所代替标准的历次版本发布情况为：JB/T 5447—1991。 1 范围 本标准规定了往复活塞压缩机铸铁活塞环（以下简称“活塞环”或“环”）的术语和定义、符号、产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存等要求。 本标准适用于基本直径210mm～1250mm的活塞环。基本直径小于或等于30mm～200mm的活塞环采用GB/T 1149内燃机活塞环标准。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 230 金属材料洛氏硬度试验 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 1149.2 内燃机活塞环 第2部分：术语 GB/T 1149.14 内燃机活塞环 第14部分：螺旋撑簧油环 GB/T 1184—1996 形状和位置公差未注公差值 GB/T 1801—2009 产品几何技术规范（GPS）极限与配合公差带与配合的选择 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5612 铸铁牌号表示方法 GB/T 7216 灰铸铁金相检验 JB/T 7945 灰铸铁机械性能试验方法 3 术语和定义、符号 GB/T 1149.2界定的以及下列术语和定义、符号适用于本文件。 3.1 弹力 force 使活塞环闭合到规定状态时所需要的切向力或径向力。 3.2 切向弹力 Ft（N） tangential force 用钢带箍紧活塞环，使开口端达到闭口间隙时所施加的切向力。 3.3 径向弹力 Fa（N） diametral force 在与开口端成90°的直径方向上施加的使环保持基本直径的径向力。 切向弹力与径向弹力关系：Ft = 0.465 Fa。 3.4 光密封度 light tightness 将活塞环装入气缸或检验环规内，其外圆面阻止光线透过的能力，以不漏光长度占周长百分率表示。 3.5 平均比压 mean contact pressure 活塞环作用于气缸壁面的径向压力，计算公式为：p = 2Ft / (d·h)，其中p为平均比压，Ft为切向弹力，h为接触高度，d为基本直径。 3.6 侧面平面度 side face unevenness 活塞环在检测平台上，其下侧面与平台之间的轴向最大距离。 4 产品分类 4.1 活塞环类型见表1。 矩形环（R）、锥面环（M）、鼻形环（N）、开槽油环（S）、异向倒角油环（D）、同向倒角油环（G）、同向倒角螺旋撑簧油环（GSF）。 基本直径范围：210mm～1250mm（油环类部分结构为210mm～400mm）。
