【其他行业标准】 无润滑液化石油气循环压缩机

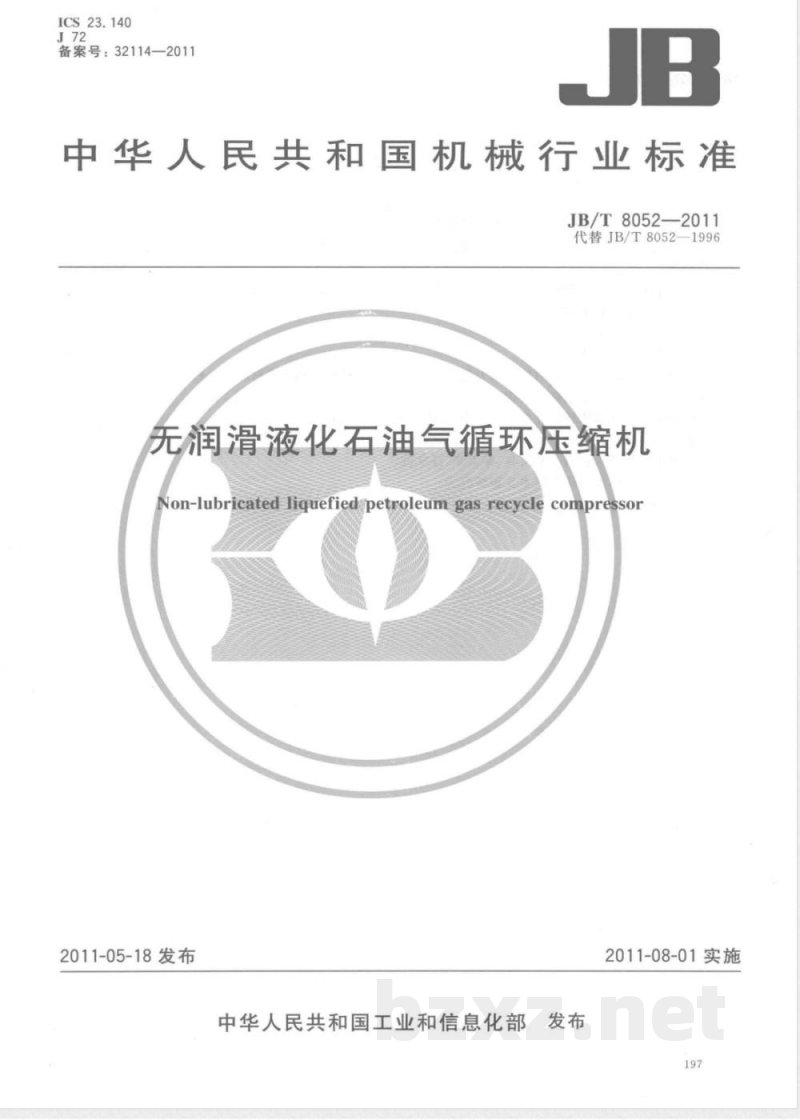

ICS 23.140 J72 备案号：32114—2011 JB 中华人民共和国机械行业标准 JB/T 8052—2011 代替 JB/T 8052—1996 无润滑液化石油气循环压缩机 Non-lubricated liquefied petroleum gas recycle compressor 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替JB/T 8052—1996《无润滑液化石油气循环压缩机》，与原标准相比主要技术变化如下：扩大了标准适用范围，增加公称吸气压力0.8MPa/额定排气压力1.2MPa档；更新规范性引用文件；修改部分条文；增加部分技术要求。请注意本文件的某些内容可能涉及专利，本文件发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出，由全国压缩机标准化技术委员会（SAC/TC145）归口。本标准起草单位：安瑞科（蚌埠）压缩机有限公司。本标准主要起草人：王钩、杨富林、秦素华、汪文波。本标准所代替标准的历次版本发布情况为：JB/T 8052—1996。 1 范围 本标准规定了无润滑液化石油气循环压缩机（以下简称“循环机”）的基本参数、技术要求、试验方法、检验规则及标志、包装和贮存等内容。 本标准适用于公称吸气压力为0.8MPa/额定排气压力为1.2MPa、公称吸气压力为1.0MPa/额定排气压力为1.5MPa以及公称吸气压力为1.6MPa/额定排气压力为2.4MPa，驱动电动机功率为5.5kW～30kW的循环机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 150 钢制压力容器 GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求 GB/T 3853 容积式压缩机验收试验 GB/T 4980 容积式压缩机噪声的测定 GB/T 5330 工业用金属丝编织方孔筛网 GB/T 6388 运输包装收发货标志 GB/T 7777 容积式压缩机机械振动测量与评价 GB/T 13306 标牌 GB/T 15487 容积式压缩机流量测量方法 JB/T 2589 容积式压缩机型号编制方法 JB/T 6431 容积式压缩机用灰铸铁件技术条件 JB/T 6441 压缩机用安全阀 JB/T 6908 容积式压缩机用钢锻件 JB/T 7663.1 容积式压缩机包装技术条件 JB/T 8935 工艺流程用压缩机安全要求 JB/T 9104 容积式压缩机用球墨铸铁件技术条件 TSG R0004—2009 固定式压力容器安全技术监察规程 3 型号与基本参数 3.1 循环机的型号编制应符合JB/T 2589的规定。 3.2 循环机公称容积流量、公称吸气压力和额定排气压力与驱动电动机功率对应关系见表1。 表1中包含不同功率（5.5kW～30kW）及三种压力等级（0.8/1.2MPa、1.0/1.5MPa、1.6/2.4MPa）对应的公称容积流量参数。 当实际容积流量恒大于表1规定值的10%时，允许用实际容积流量值编入产品型号。 4 技术要求 4.1 性能 4.1.1 循环机应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 4.1.2 循环机规定工况： 介质组分（按容积）：丙烷70%、丁烷30%； 吸气温度：30℃； 吸气、排气压力：按表1规定（单位：MPa）； 转速：按产品技术文件规定（r/min）。 4.1.3 除合同另有规定外，循环机在规定工况下实际容积流量应不低于公称容积流量的95%。 4.1.4 循环机在规定工况下比功率应符合表2规定，同时噪声声功率级及清洁度指标应满足相应限值要求。
