【其他行业标准】 钨铱流口

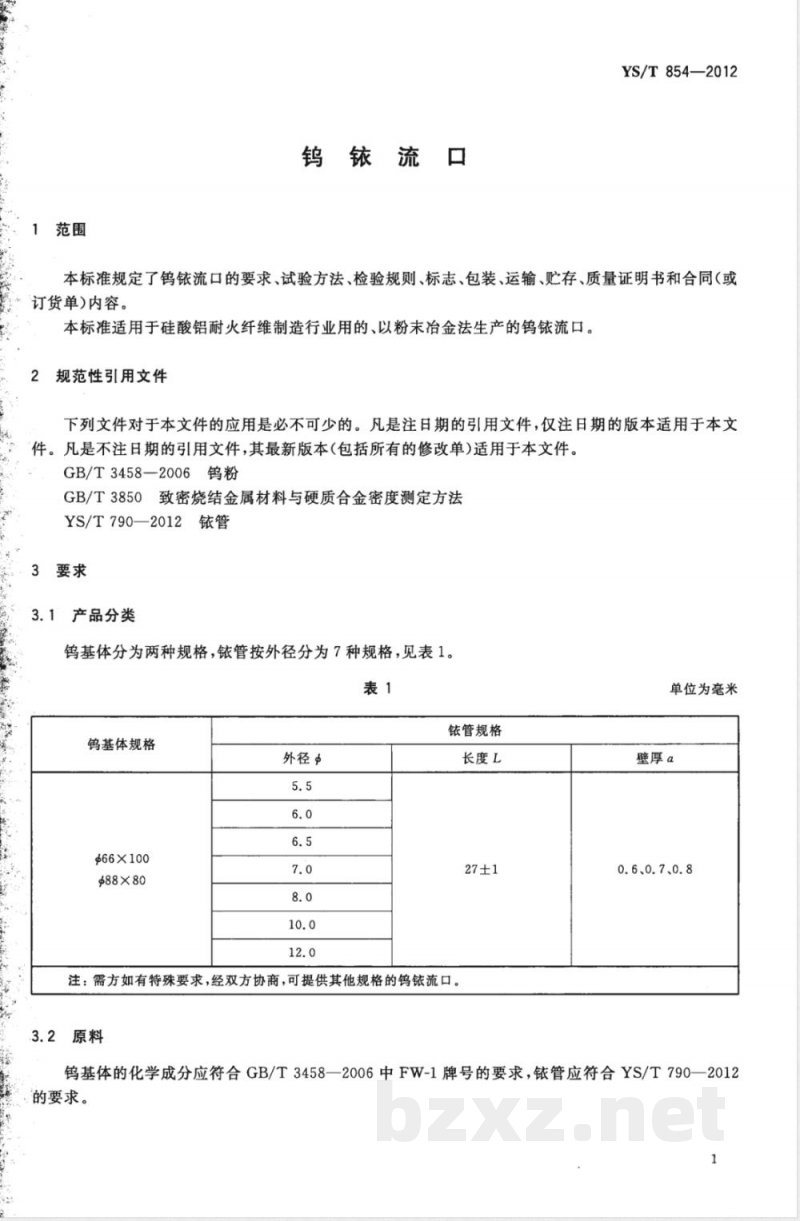

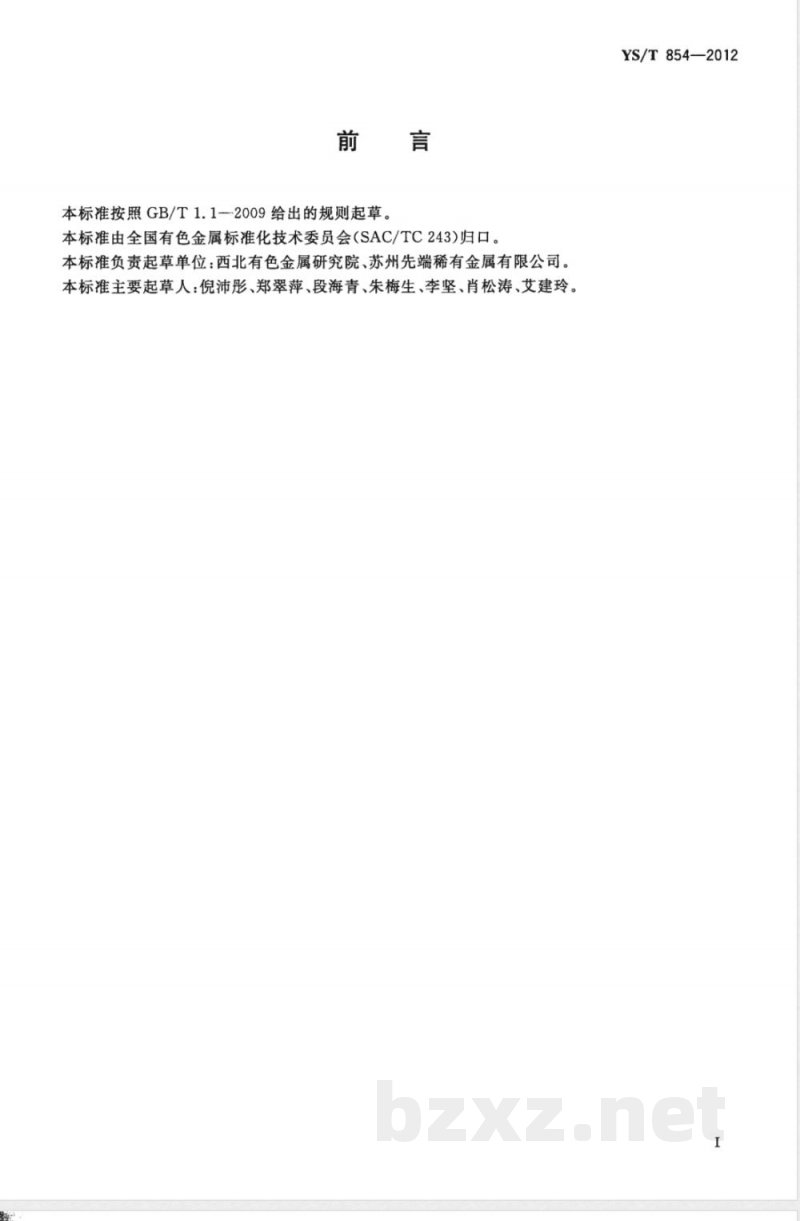

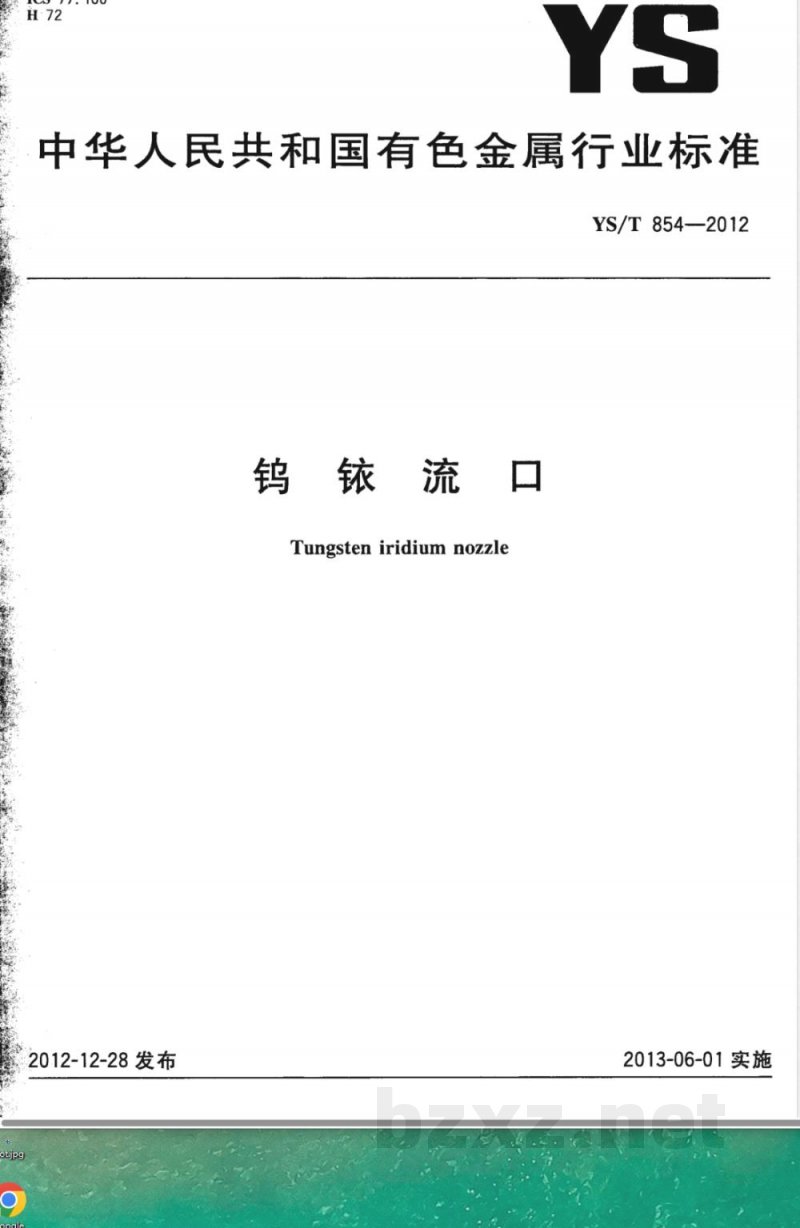

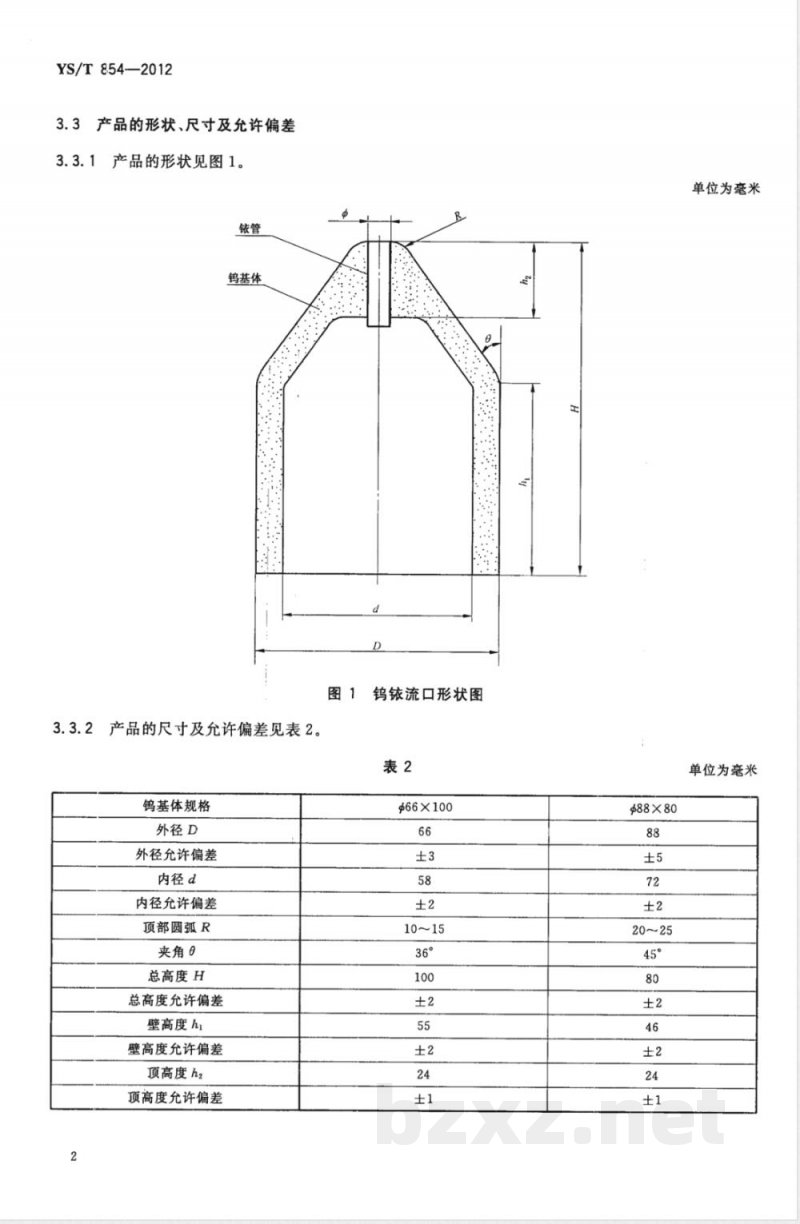

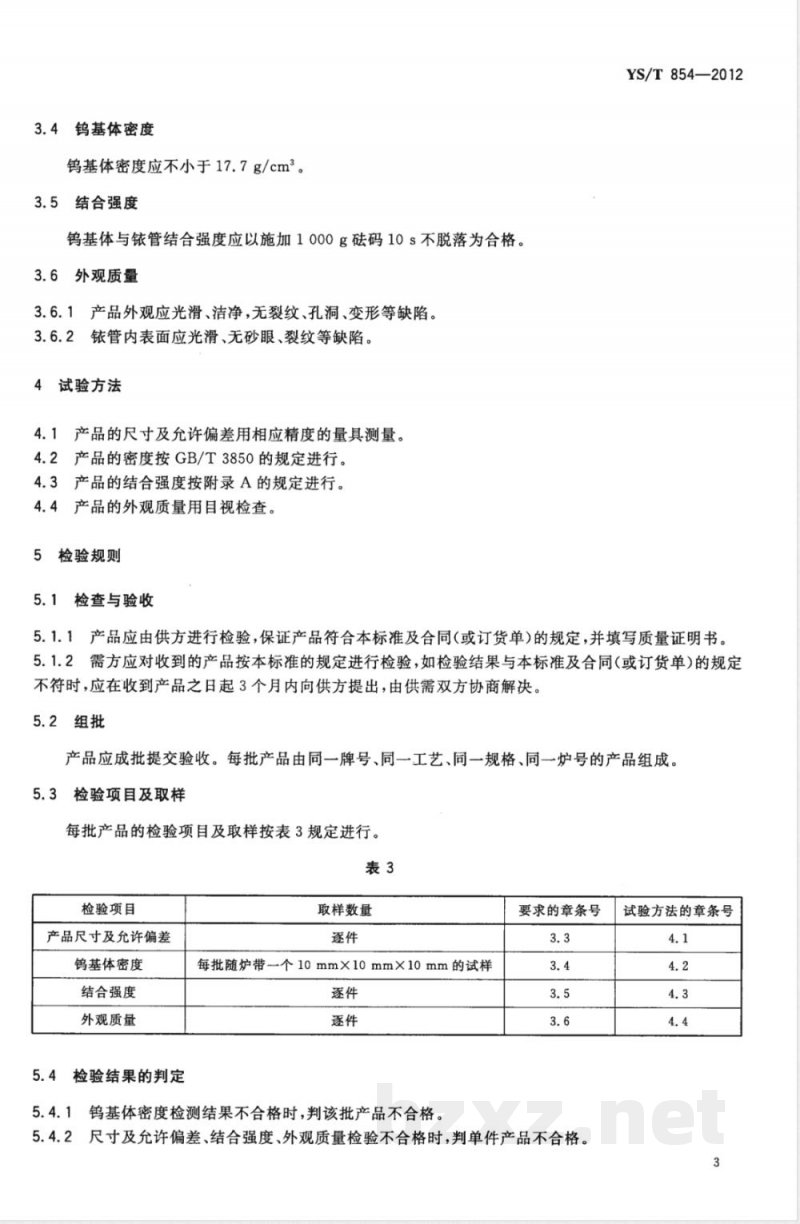

中华人民共和国有色金属行业标准 YS/T 854—2012 钨铱流口 Tungsten iridium nozzle 2012-12-28 发布 2013-06-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：西北有色金属研究院、苏州先端稀有金属有限公司。 本标准主要起草人：倪沛彤、郑翠萍、段海青、朱梅生、李坚、肖松涛、艾建玲。 1 范围 本标准规定了钨铱流口的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于硅酸铝耐火纤维制造行业用的、采用粉末冶金法生产的钨铱流口。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 3458—2006 钨粉 GB/T 3850 致密烧结金属材料与硬质合金密度测定方法 YS/T 790—2012 铱管 3 要求 3.1 产品分类 钨基体分为两种规格，铱管按外径分为7种规格，见表1。 表1 规格说明： 钨基体外径Φ：5.5、6.0、6.5、7.0、8.0、10.0、12.0 mm 铱管规格：Φ6×100、Φ8×80等 长度 L：27±1 mm 壁厚 a：0.6、0.7、0.8 mm 注：如需特殊规格，可由供需双方协商确定。 3.2 原料 钨基体化学成分应符合 GB/T 3458—2006 中 FW-1 牌号要求；铱管应符合 YS/T 790—2012 要求。 3.3 产品形状、尺寸及允许偏差 3.3.1 产品形状见图1（钨基体与铱管组合结构）。 3.3.2 产品尺寸及允许偏差见表2： 钨基体外径D及允许偏差：±3 或 ±5 mm（按规格） 内径d及允许偏差：±2 mm 顶部圆弧R：10～25 mm 夹角：36°或45° 总高度H：80～100 mm，允许偏差±2 mm 壁高度h1：46～55 mm，允许偏差±2 mm 顶高度h2：24 mm，允许偏差±1 mm 3.4 钨基体密度 钨基体密度应不小于 17.7 g/cm³。 3.5 结合强度 钨基体与铱管结合强度应满足施加 1000 g 砝码 10 s 不脱落为合格。 3.6 外观质量 3.6.1 产品外观应光滑、洁净，无裂纹、孔洞、变形等缺陷。 3.6.2 铱管内表面应光滑，无砂眼、裂纹等缺陷。 4 试验方法 4.1 尺寸及允许偏差用相应精度量具测量。 4.2 密度按 GB/T 3850 规定进行。 4.3 结合强度按附录 A 规定进行。 4.4 外观质量采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方检验，保证符合标准及合同要求，并提供质量证明书。需方可在收货后3个月内提出异议，由供需双方协商解决。 5.2 组批 产品按同牌号、同工艺、同规格、同炉号组成批次验收。 5.3 检验项目及取样 尺寸逐件检验；密度每批取10mm×10mm×10mm试样；结合强度及外观逐件检验。 5.4 判定规则 密度不合格则整批不合格；尺寸、结合强度及外观不合格则单件判不合格。 6 标志、包装、运输、贮存及质量证明书 6.1 标志 合格产品应标明供方名称、产品名称、规格及批号。 6.2 包装 产品用洁净白色包装纸单件包装，装入纸盒后再装木箱，每箱不超过6件。 6.3 运输与贮存 运输及贮存过程中应防止震动、碰撞及重压。 6.4 质量证明书 每批产品应附质量证明书，注明供方名称、产品名称、规格、批号、数量及检验结果。
