【其他行业标准】 Ni-Cr-B-Si系自熔合金粉

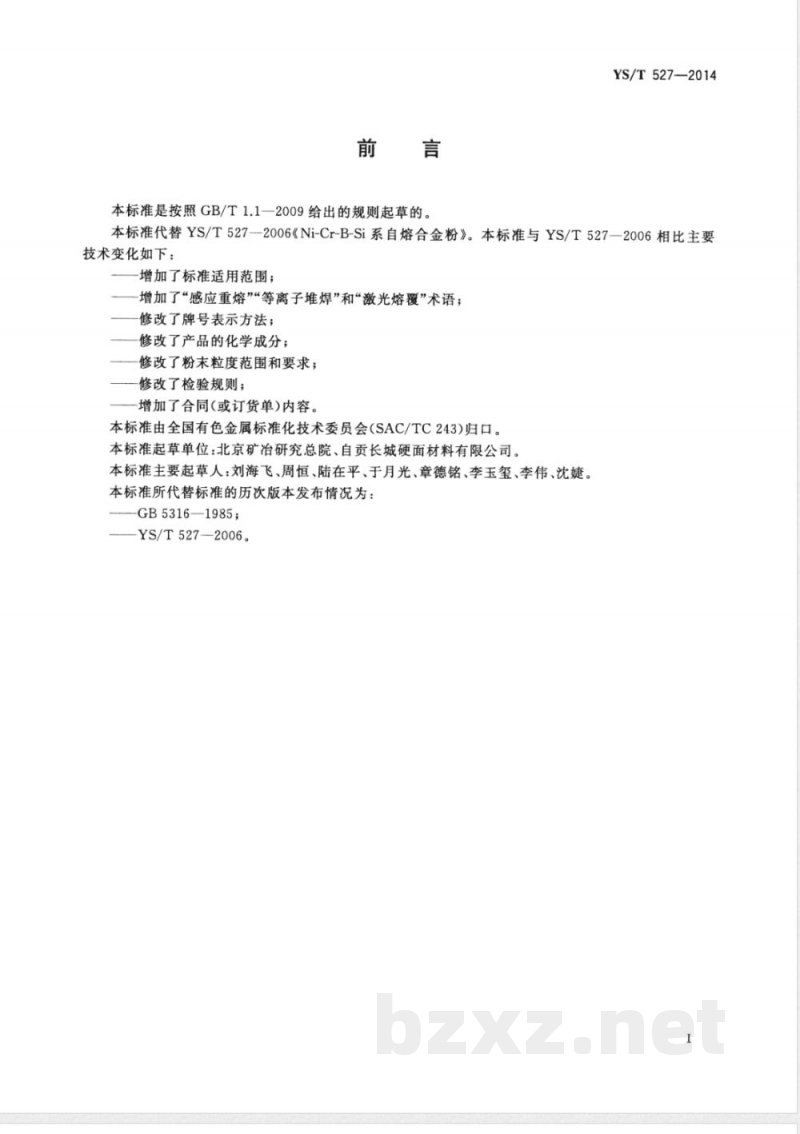

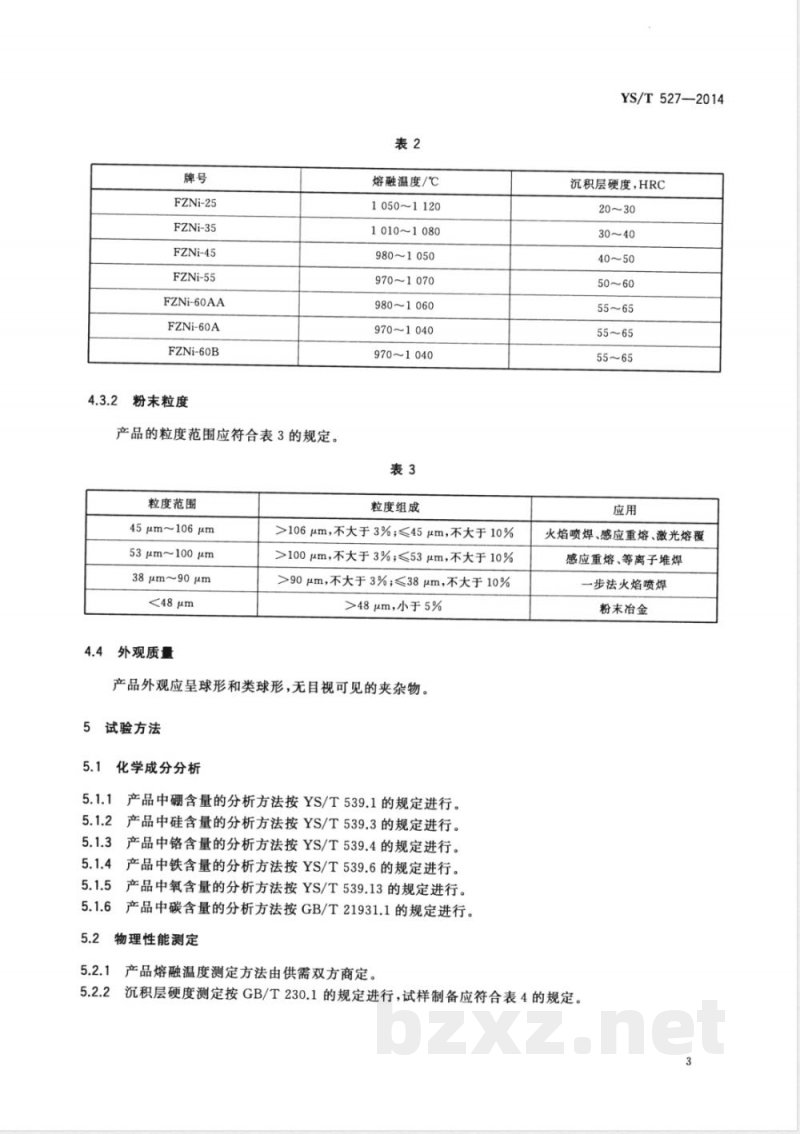

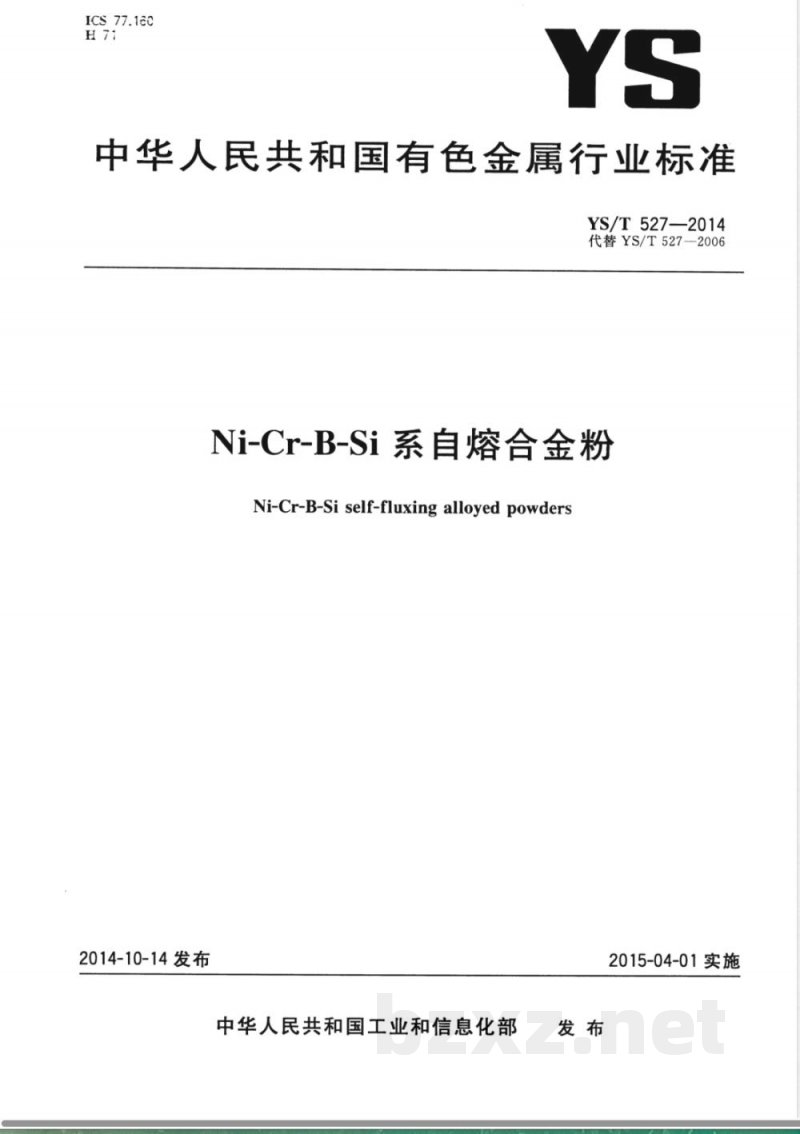

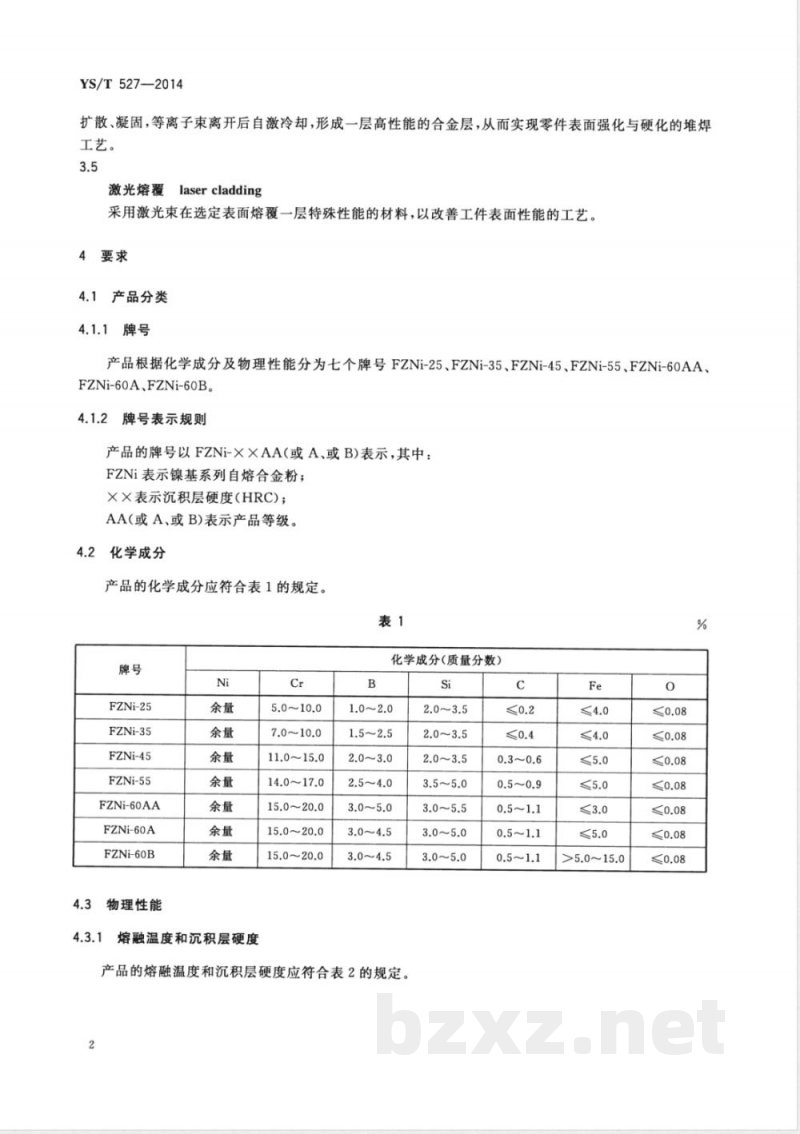

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 527—2014 代替 YS/T 527-2006 Ni-Cr-B-Si系自熔合金粉 Ni-Cr-B-Si self-fluxing alloyed powders 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 527—2006《Ni-Cr-B-Si系自熔合金粉》。与YS/T 527—2006相比，主要技术变化如下：增加适用范围；增加“感应重熔”“等离子堆焊”“激光熔覆”术语；修改牌号表示方法；修改化学成分；修改粉末粒度范围及要求；修改检验规则；增加合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：北京矿冶研究总院、自贡长城硬面材料有限公司。 本标准主要起草人：刘海飞、周恒、陆在平、于月光、章德铭、李玉玺、李伟、沈婕。 本标准所代替标准的历次版本发布情况：GB 5316—1985；YS/T 527—2006。 1 范围 本标准规定了Ni-Cr-B-Si系自熔合金粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于氧-乙炔喷焊、感应重熔、等离子堆焊和激光熔覆用Ni-Cr-B-Si系自熔合金粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 5314 粉末冶金用粉末取样方法 GB/T 21931.1 镍及镍合金碳含量测定 高频燃烧红外吸收法 YS/T 539.14 镍基合金粉化学分析方法 第1部分：硼量测定 YS/T 539.3 镍基合金粉化学分析方法 第3部分：硅量测定 YS/T 539.4 镍基合金粉化学分析方法 第4部分：铬量测定 YS/T 539.6 镍基合金粉化学分析方法 第6部分：铁量测定 YS/T 539.13 镍基合金粉化学分析方法 第13部分：氧量测定 3 术语和定义 3.1 自熔合金粉末 含硼和硅元素且熔点低、自脱氧、与基体浸润性好的合金粉末。 3.2 氧-乙炔焰喷焊 以氧-乙炔火焰为热源，将合金粉末加热至熔融或半熔融状态喷涂到工件表面，并可重熔形成冶金结合的表面强化技术。 3.3 感应重熔 采用感应加热使涂层重新熔化的工艺方法。 3.4 等离子堆焊 以等离子弧为热源，使合金粉末与基体表面熔化、混合并快速凝固形成合金层的表面强化工艺。 3.5 激光熔覆 采用激光束在基体表面熔覆特殊材料，以改善表面性能的工艺方法。 4 要求 4.1 产品分类 产品根据化学成分及性能分为七个牌号：FZNi-25、FZNi-35、FZNi-45、FZNi-55、FZNi-60AA、FZNi-60A、FZNi-60B。 牌号表示方法：FZNi-×AA（或A、B），其中FZNi表示镍基自熔合金粉，×表示沉积层硬度（HRC），AA/A/B表示产品等级。 4.2 化学成分 产品化学成分应符合表1规定。 表1 化学成分（质量分数%） FZNi-25：Ni余量，Cr 5.0~10.0 FZNi-35：Ni余量，Cr 7.0~10.0 FZNi-45：Ni余量，Cr 11.0~15.0 FZNi-55：Ni余量，Cr 14.0~17.0 FZNi-60AA：Ni余量，Cr 15.0~20.0 FZNi-60A：Ni余量，Cr 15.0~20.0 FZNi-60B：Ni余量，Cr 15.0~20.0 （其他元素B、Si等未在截取部分完整列出） 4.3 物理性能 4.3.1 熔融温度与沉积层硬度 （后续内容在原文中未完整提供）
