【其他行业标准】 掺杂型镍钴锰三元素复合氢氧化物

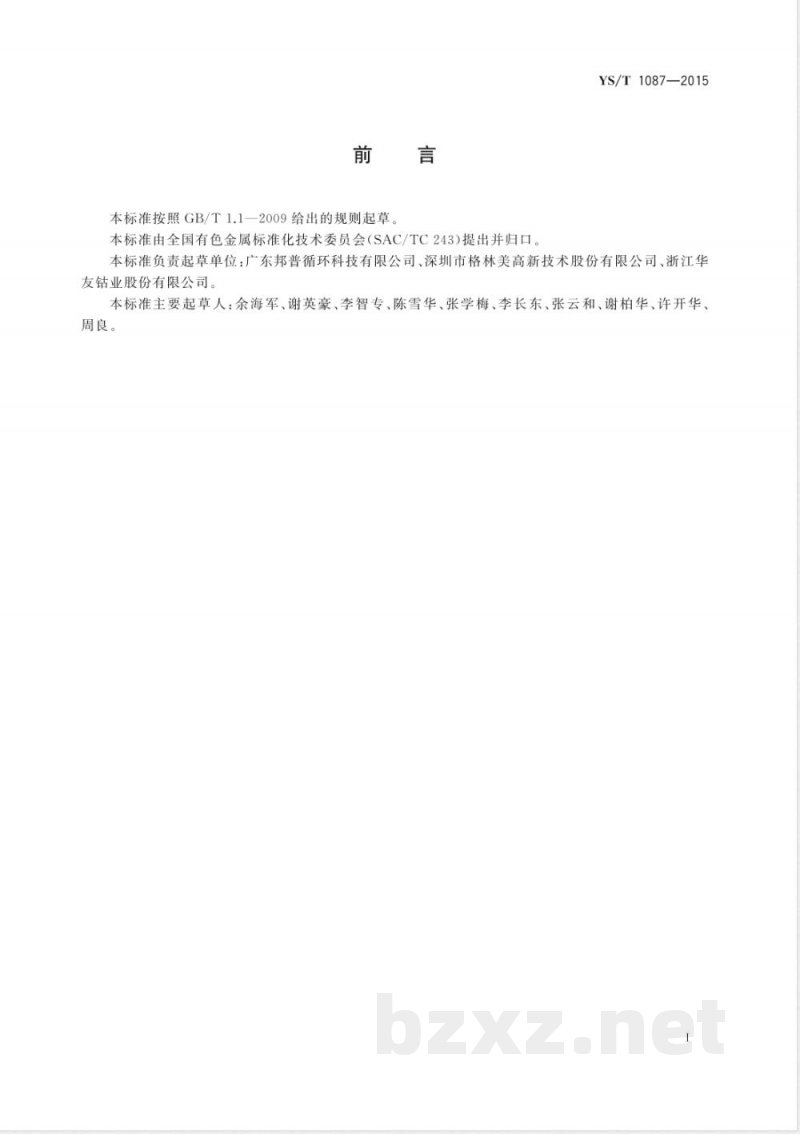

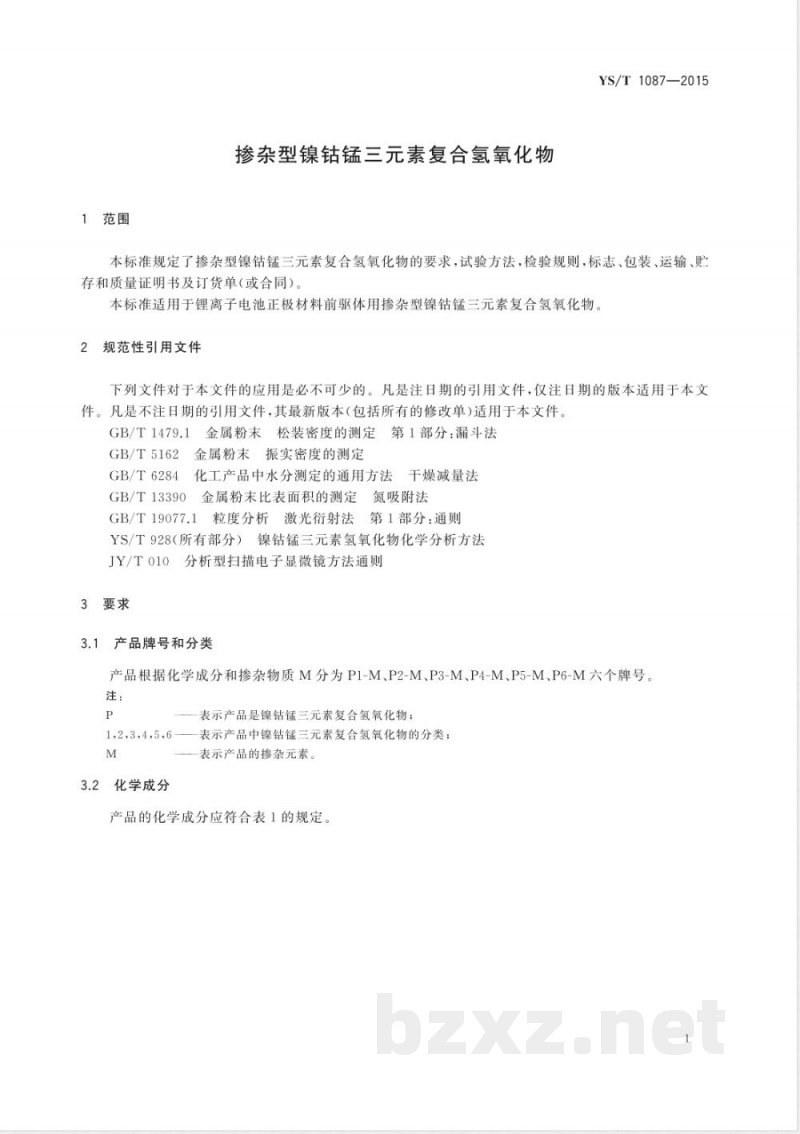

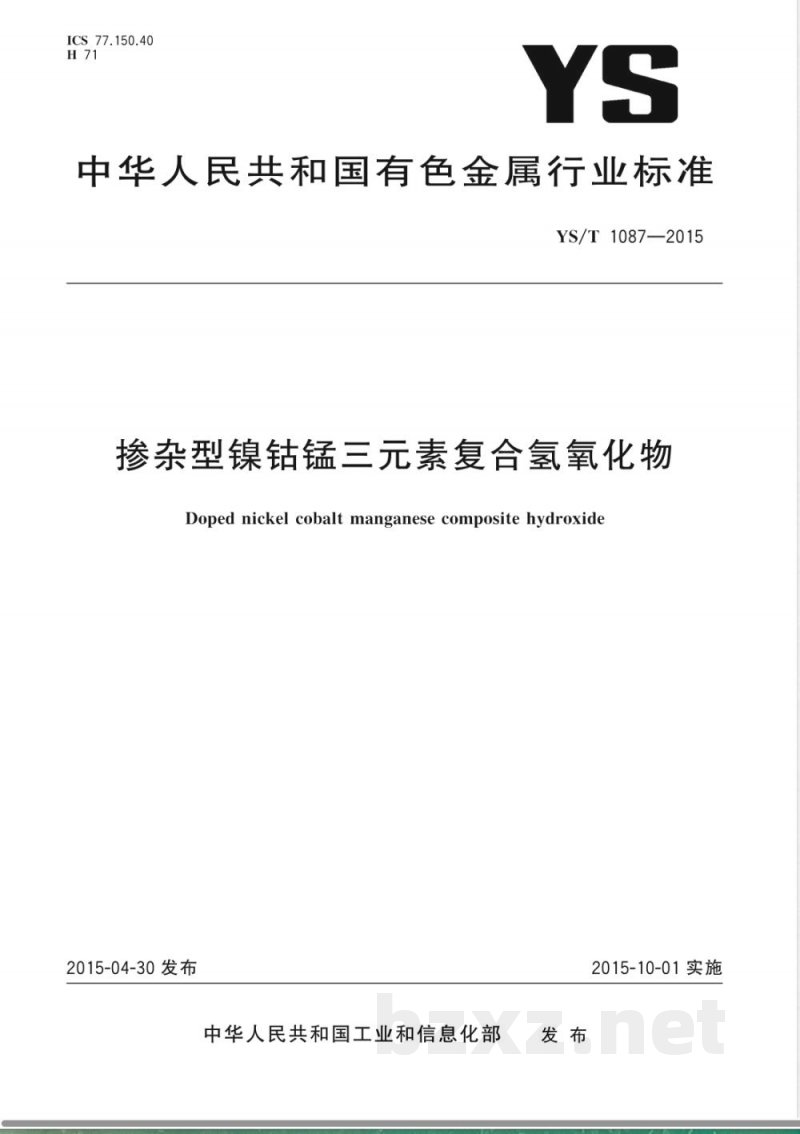

ICS 77.150.40 H 71 YS 中华人民共和国有色金属行业标准 YS/T 1087—2015 掺杂型镍钴锰三元素复合氢氧化物 Doped nickel cobalt manganese composite hydroxide 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：广东邦普循环科技有限公司、深圳市格林美高新技术股份有限公司、浙江华友钴业股份有限公司。 本标准主要起草人：余海军、谢英豪、李智专、陈雪华、张学梅、李长东、张云和、谢柏华、许开华、周良。 1 范围 本标准规定了掺杂型镍钴锰三元素复合氢氧化物的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容。 本标准适用于锂离子电池正极材料前驱体用掺杂型镍钴锰三元素复合氢氧化物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 5162 金属粉末振实密度的测定 GB/T 6284 化工产品中水分测定的通用方法（干燥减量法） GB/T 13390 金属粉末比表面积的测定 氮吸附法 GB/T 19077.1 粒度分析 激光衍射法 第1部分：通则 YS/T 928（所有部分） 镍钴锰三元素氢氧化物化学分析方法 JY/T 010 分析型扫描电子显微镜方法通则 3 要求 3.1 产品牌号和分类 产品根据化学成分和掺杂物质分为P1-M、P2-M、P3-M、P4-M、P5-M、P6-M六个牌号。 P表示镍钴锰三元素复合氢氧化物；1～6表示产品分类；M表示掺杂元素。 3.2 化学成分 产品化学成分应符合表1规定。 表1 化学成分（质量分数%） P1-M：Ni 55.9～58.1，Co 2.6～3.4，Mn 2.6～3.4 P2-M：Ni 49.5～51.7，Co 5.6～6.6，Mn 5.3～6.4 P3-M：Ni 30.8～32.8，Co 12.0～13.0，Mn 17.1～18.5 P4-M：Ni 25.0～26.4，Co 12.0～13.32，Mn 25.1～26.9 P5-M：Ni 18.8～20.0，Co 12.1～13.4，Mn 29.3～30.8 P6-M：Ni 20.8～22.2，Co 20.3～21.7，Mn 19.3～20.7 掺杂元素M为Al、Mg、Ti、Sr、La等中的一种或多种，单一元素含量0.05%～0.5%，总量不大于1.5%。 杂质元素（Cu、Fe、Na、Zn、Ca、Si、Pb、SO4、Cl等）含量均有上限要求，具体按标准规定执行。 3.3 水分 产品水分含量应不大于1.5%。 3.4 物理性能 3.4.1 松装密度：≥0.5 g/cm³。 3.4.2 振实密度：≥1.3 g/cm³。 3.4.3 中位径（D50）：3 μm～20 μm。 3.4.4 比表面积：≤30 m²/g。 3.4.5 微观形貌：球形或类球形。 3.5 外观质量 产品应洁净，无肉眼可见夹杂物，同一批产品色泽应一致。 3.6 其他要求 如需方有特殊要求，可由供需双方协商确定。 4 试验方法 4.1 化学成分测定 Ni、Co、Mn及Fe、Ca、Cu、Zn、Si、Na、Pb、Cl、SO4等元素按YS/T 928规定方法测定。 其他掺杂元素按供需双方协商方法测定。 4.2 水分测定 按GB/T 6284规定进行。 4.3 物理性能测定 松装密度按GB/T 1479.1测定；振实密度按GB/T 5162测定；粒度及其他指标按相关标准方法测定。
