【其他行业标准】磷酸铁锂化学分析方法第3部分：磷量的测定磷钼酸喹啉称量法

本网站发布时间： 2025-12-20 10:49:20

YS/T1028.3-2015
现行
　点击下载此标准

基本信息

标准号：
YS/T 1028.3-2015
标准名称：
磷酸铁锂化学分析方法第3部分：磷量的测定磷钼酸喹啉称量法
标准类别：
其他行业标准
英文名称：
Methods for chemical analysis of lithium iron phosphate—Part 3:Determination of phosphor content—Quinoline phosphomolybdate gravimetry
标准状态：
现行
发布日期：
2015-04-30
实施日期：
2015-10-01
出版语种：
简体中文
下载格式：
.pdf .zip

标准分类号

标准ICS号：
冶金>>有色金属>>77.120.99其他有色金属及其合金
中标分类号：
冶金>>粉末冶金>>H71金属与合金粉末

关联标准

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0
出版日期：
2015-10-01

其他信息

起草人：
李长东、余海军、谢英豪、张学梅、李南平、顾卫娟、郁俊、杨志宽、李景兰、杨书龙
起草单位：
广东邦普循环科技有限公司、海门容汇通用锂业有限公司、烟台卓能电池材料有限公司
归口单位：
全国有色金属标准化技术委员会(SAC/TC 243)
提出单位：
全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)
相关标签：
磷酸化学分析方法磷量测定钼酸喹啉称量

标准简介/下载

点击下载

标准简介：

YS/T1028的本部分规定了磷酸铁锂中磷量的测定方法。本部分适用于磷酸铁锂中磷含量的测定。测定范围:16%~20%。
YS/T1028《磷酸铁锂化学分析方法》共包括5个部分:
———第1部分:总铁量的测定三氯化钛还原重铬酸钾滴定法;
———第2部分:锂量的测定火焰光度法;
———第3部分:磷量的测定磷钼酸喹啉称量法;
———第4部分:碳量的测定高频燃烧红外吸收法;
———第5部分:钙、镁、锌、铜、铅、铬、钠、铝、镍、钴、锰量的测定电感耦合等离子体原子发射光谱法。
本部分为YS/T1028的第3部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本部分起草单位:广东邦普循环科技有限公司、海门容汇通用锂业有限公司、烟台卓能电池材料有限公司。
本部分主要起草人:李长东、余海军、谢英豪、张学梅、李南平、顾卫娟、郁俊、杨志宽、李景兰、杨书龙。

标准内容

部分标准内容：

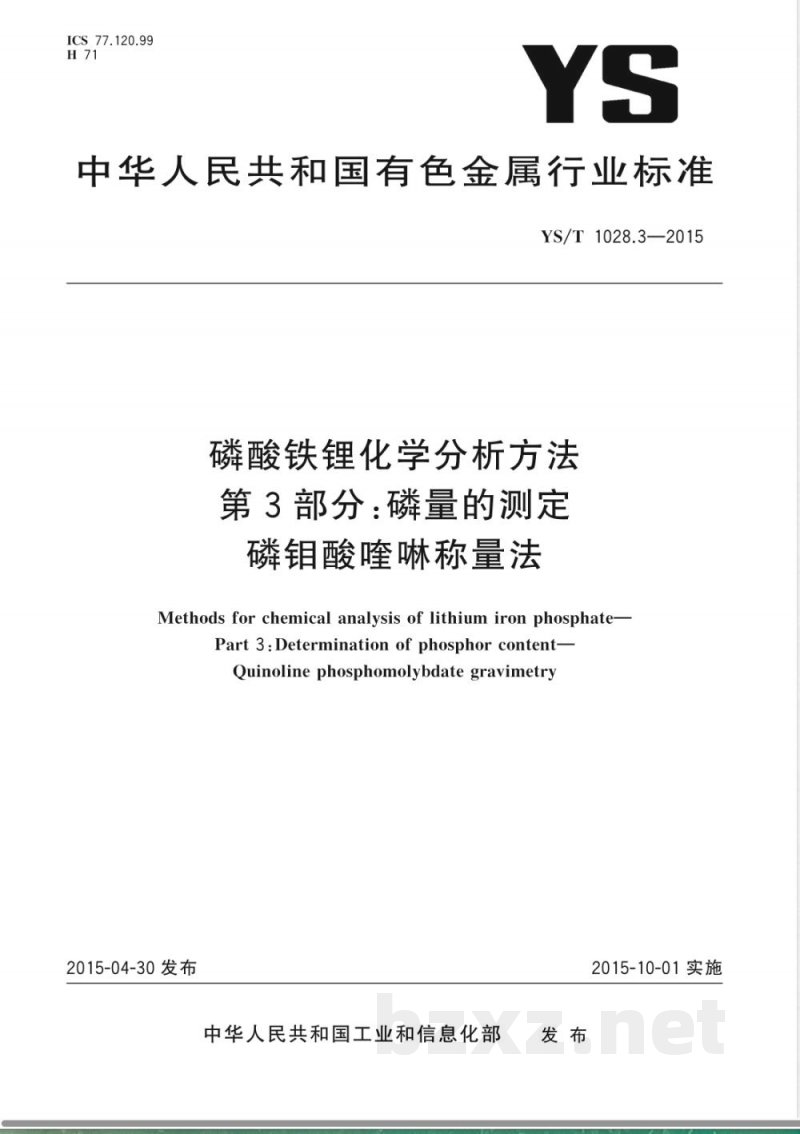

ICS 77.120.99
中华人民共和国有色金属行业标准YS/T1028.3—2015
磷酸铁锂化学分析方法
第3部分：磷量的测定
磷钼酸喹嘛称量法
Methods for chemical analysis of lithium iron phosphate-Part 3:Determination of phosphor content-Quinoline phosphomolybdate gravimetry2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

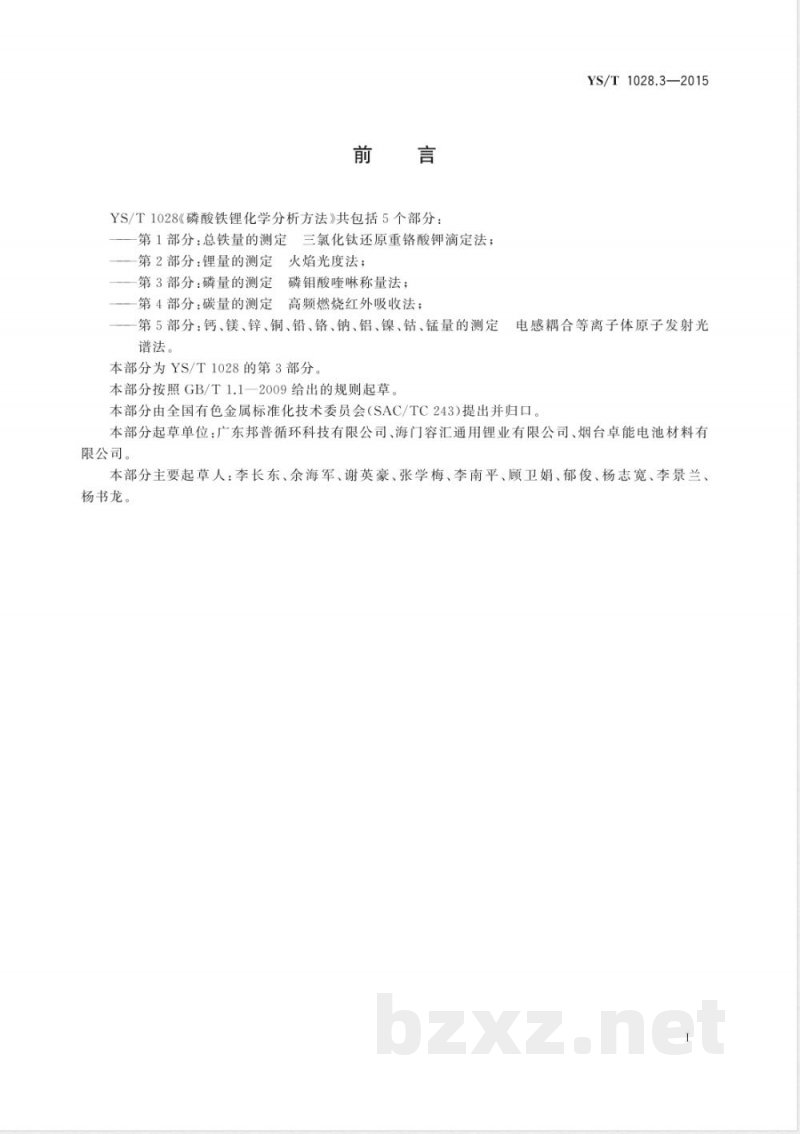

YS/T1028《磷酸铁锂化学分析方法》共包括5个部分：第1部分：总铁量的测定三氯化钛还原重铬酸钾滴定法；第2部分：锂量的测定火焰光度法；第3部分：磷量的测定
磷钼酸喹啉称量法；
第4部分：碳量的测定
高频燃烧红外吸收法；
YS/T1028.3—2015
一第5部分：钙、镁、锌、铜、铅、铬、钠、铝、镍、钴、锰量的测定电感耦合等离子体原子发射光
谱法。
本部分为YS/T1028的第3部分
本部分按照GB/T1.1一2009给出的规则起草本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。本部分起草单位：广东邦普循环科技有限公司、海门容汇通用锂业有限公司、烟台卓能电池材料有限公司。
本部分主要起草人：李长东、余海军、谢英豪、张学梅、李南平、顾卫娟、郁俊、杨志宽、李景兰、杨书龙。

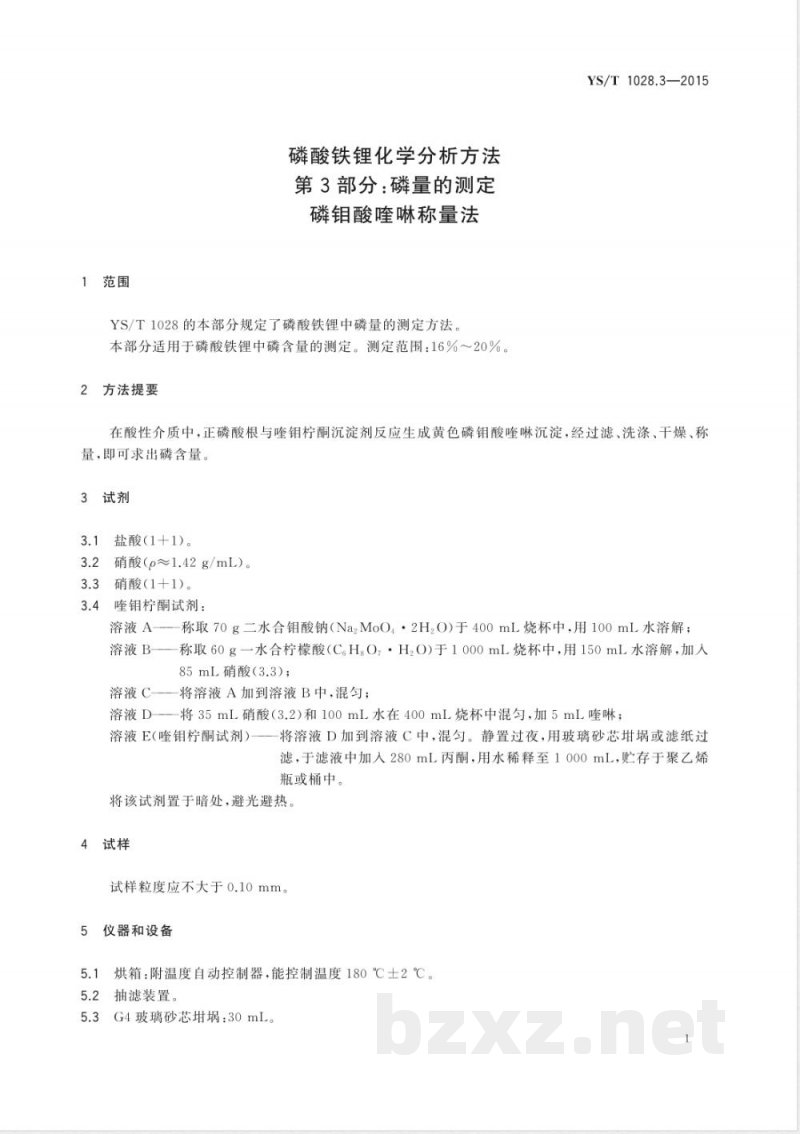

1范围
磷酸铁锂化学分析方法
第3部分：磷量的测定
磷钼酸喹啉称量法
YS/T1028的本部分规定了磷酸铁锂中磷量的测定方法。本部分适用于磷酸铁锂中磷含量的测定。测定范围：16%～20%。：方法提要
YS/T1028.3—2015
在酸性介质中，正磷酸根与喹钼柠酮沉淀剂反应生成黄色磷钼酸喹啉沉淀，经过滤、洗涤、干燥、称量，即可求出磷含量。
3试剂
盐酸（1+1）。
2硝酸（p~1.42g/mL）。
3硝酸（1十1）。
喹钼柠酮试剂：
溶液A———称取70g二水合酸钠（Na2MoO4·2HzO）于400mL烧杯中，用100mL水溶解；称取60g一水合柠檬酸（CH：O，·HzO)于1000mL烧杯中，用150mL水溶解，加人溶液B-
85mL硝酸（3.3)；
溶液C一将溶液A加到溶液B中，混勾：溶液D-将35mL硝酸（3.2)和100mL水在400mL烧杯中混匀，加5mL喹啉；溶液E(喹钼柠酮试剂）一一将溶液D加到溶液C中，混匀。静置过夜，用玻璃砂芯埚或滤纸过滤，于滤液中加人280mL丙酮，用水稀释至1000mL，存于聚乙烯瓶或桶中。
将该试剂置于暗处，避光避热。4试样
试样粒度应不大于0.10mm。
5仪器和设备
烘箱：附温度自动控制器，能控制温度180℃士2℃。5.1
2抽滤装置。
3G4玻璃砂芯埚：30mL。
YS/T1028.3—2015
6分析步骤
6.1试料
称取0.20g试样，精确至0.0001g。6.2
2测定次数
独立的进行两次测定，取其平均值。6.3空白试验
随同试料做空白试验。
6.4测定
6.4.1将试料（6.1)置于250mL烧杯中，以少量水润湿，加入20mL盐酸（3.1），盖上表面皿，加热至微沸3min～5min，取下冷却至室温，用少量水吹洗表面Ⅲl，用快速滤纸过滤，并用水洗涤烧杯及滤纸5～7次，滤液收集于250mL容量瓶，用水稀释至刻度，摇匀。6.4.2移取25.00mL试液置于500mL烧杯中，加人10mL硝酸（3.3）。用水稀释至100mL，盖上表面皿，加热至微沸，在不断搅拌下用量筒加20mL喹钼柠酮试剂（3.4），保温2min～3min，待黄色沉淀沉降分层后取下，搅拌o.5min，静置冷却至室温。6.4.3用预先干燥至恒重的玻璃砂芯（5.3）抽滤，先将上层清液滤完，然后用25mL水洗涤沉淀，用倾泻法将沉淀上层清液沿玻棒小心转人玻璃砂芯内。如此重复3～4次，将沉淀全部转移至中，再用水洗涤沉淀5～6次
6.4.4将玻璃砂芯连同沉淀置于180℃士2℃烘箱内，干燥至恒重（1h～2h），置于干燥器中冷却30min，称量。
分析结果的计算
磷含量以磷的质量分数wp计，数值以%表示，按式（1)计算：p
式中：
[(mi-m2）-（m3-m4)]×0.0140×V。X100
磷钼酸喹啉沉淀和的质量，单位为克（g）；埚的质量，单位为克（g）；
空白试验沉淀和埚的质量，单位为克（g）；空白试验埚的质量，单位为克（g）；试液的总体积，单位为毫升（mL）；一分取试液的体积，单位为毫升（mL）；试料的质量，单位为克（g）；
磷钼酸喹啉换算成磷的换算因数。所得结果表示至小数点后两位。8精密度bzxz.net
8.1重复性
（1）
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，两个测试结果的2
绝对差值不超过重复性限（r），超过重复性限（r）的情况不超过5%。表1
重复性限
磷的质量分数
重复性限r
允许差
实验室之间分析结果的差值应不大于0.30%。试验报告
试验报告应包括下列内容：
试样；
使用的标准（包括发布或出版年号）；分析结果及其表示；
与基本分析步骤的差异；
测定中观察到的异常现象；
试验日期。
YS/T1028.3—2015
YS/T1028.3-2015
中华人民共和国有色金属
行业标准
磷酸铁锂化学分析方法
第3部分：磷量的测定
磷钼酸喹啉称量法
YS/T1028.3—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年9月第一版
书号：155066·2-28879
版权专有
侵权必究
'821 /S
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
