【其他行业标准】 粉末冶金用再生镍粉

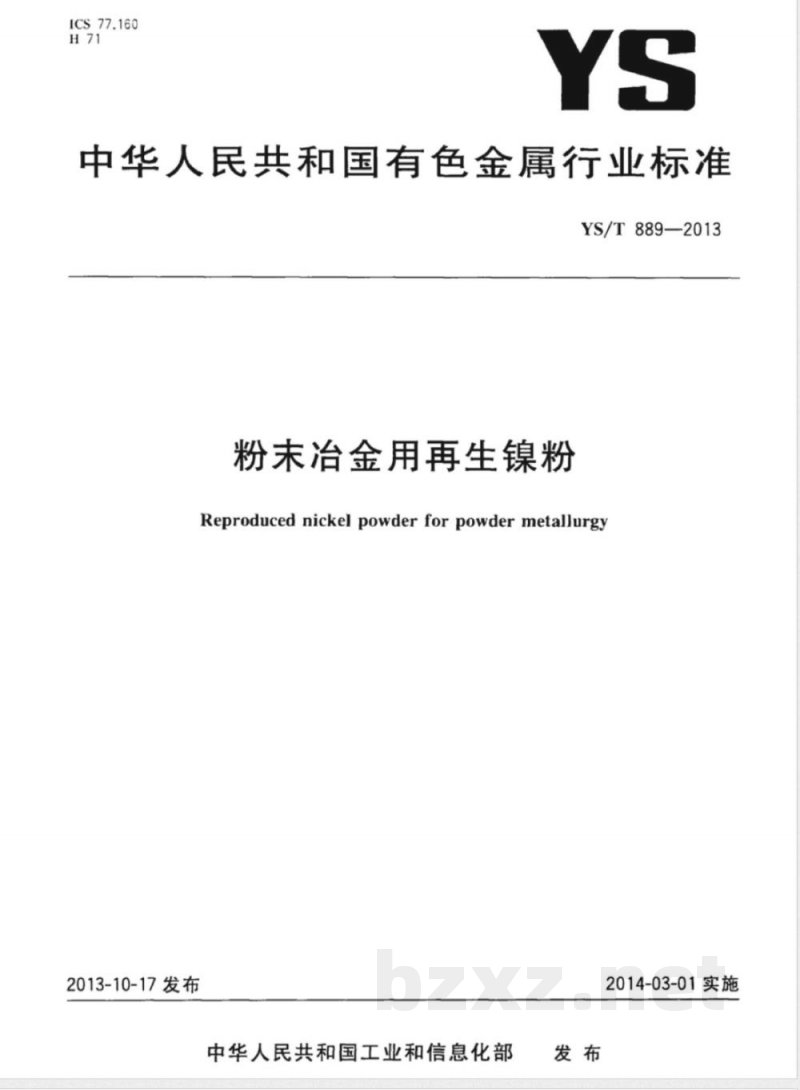

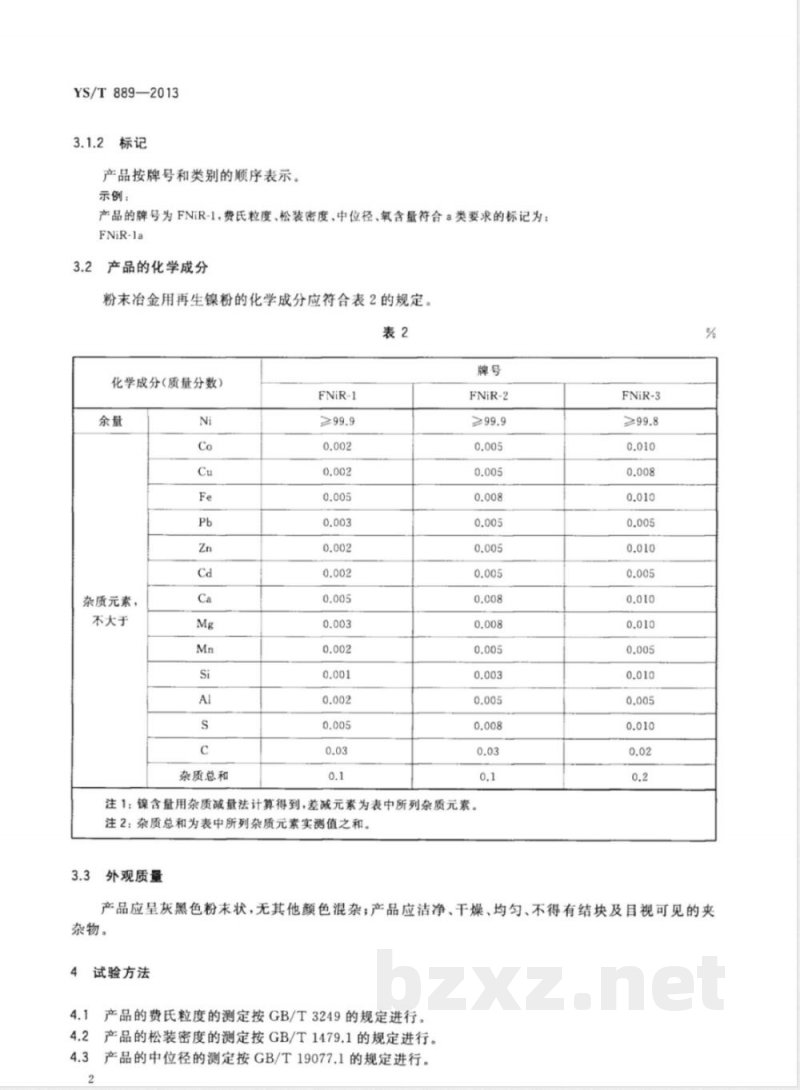

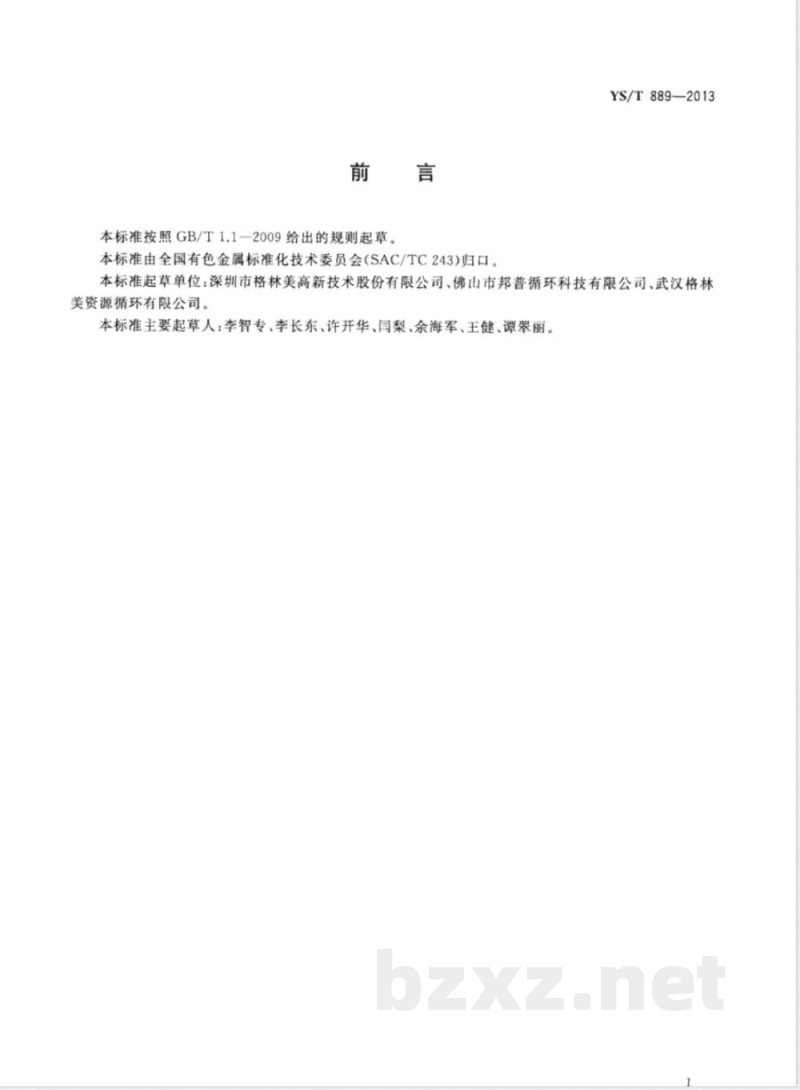

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 889—2013 粉末冶金用再生镍粉 Reproduced nickel powder for powder metallurgy 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：深圳市格林美高新技术股份有限公司、佛山市邦普循环科技有限公司、武汉格林美资源循环有限公司。 本标准主要起草人：李智专、李长东、许开华、闫梨、余海军、王健、谭翠丽。 1 范围 本标准规定了粉末冶金用再生镍粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于利用各种再生废料生产的镍粉，主要用于粉末冶金领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 3249 金属及其化合物粉末费氏粒度的测定方法 GB/T 5158.4 金属粉末还原法测定氧含量 第4部分：还原-提取法测定总氧量 GB/T 5247—1985 电解镍粉 GB/T 5314 粉末冶金用粉末取样方法 GB/T 8647.1～GB/T 8647.9 镍化学分析方法（铁、铝、硅、镁、镉、钴、铜、锰、铅、锌、硫、碳等测定） GB/T 19077.1 粒度分析 激光衍射法第1部分：通则 3 要求 3.1 产品分类 3.1.1 牌号和类别 产品按化学成分分为FNiR-1、FNiR-2、FNiR-3三个牌号，按费氏粒度、松装密度、中位径及氧含量要求分为a、b、c三类。 类别指标如下： 费氏粒度（μm）、松装密度（g/cm³）、中位径D50（μm）及氧含量（质量分数%）。 其中费氏粒度范围约1.00～5.00 μm，松装密度约0.50～1.90 g/cm³，中位径≤8～15 μm，氧含量≤0.30%～0.50%。 注：如有特殊要求由供需双方协商确定并在合同中注明。 3.1.2 标记 产品按牌号与类别组合表示，例如FNiR-1a表示FNiR-1牌号且满足a类性能要求。 3.2 化学成分 产品主要成分为镍（Ni），质量分数≥99.9%，杂质元素含量控制如下（质量分数，不大于）： Co：0.002%～0.005% Cu：0.002%～0.005% Fe：0.003%～0.005% Pb：0.002%～0.003% Zn：0.002%～0.005% Cd：0.002%～0.005% Ca、Mg、Mn、Si、Al、S、C等杂质分别控制在0.001%～0.03%范围内（按不同牌号区分）。 杂质总和不大于0.1%。 注：镍含量按杂质减量法计算得到。 3.3 外观质量 产品应为灰色金属粉末，无明显夹杂物，应均匀、干燥、无结块。 4 试验方法 费氏粒度按GB/T 3249测定； 松装密度按GB/T 1479.1测定； 粒度分析按GB/T 19077.1激光衍射法测定； 氧含量按GB/T 5158.4测定； 化学成分按GB/T 8647系列标准方法测定。
