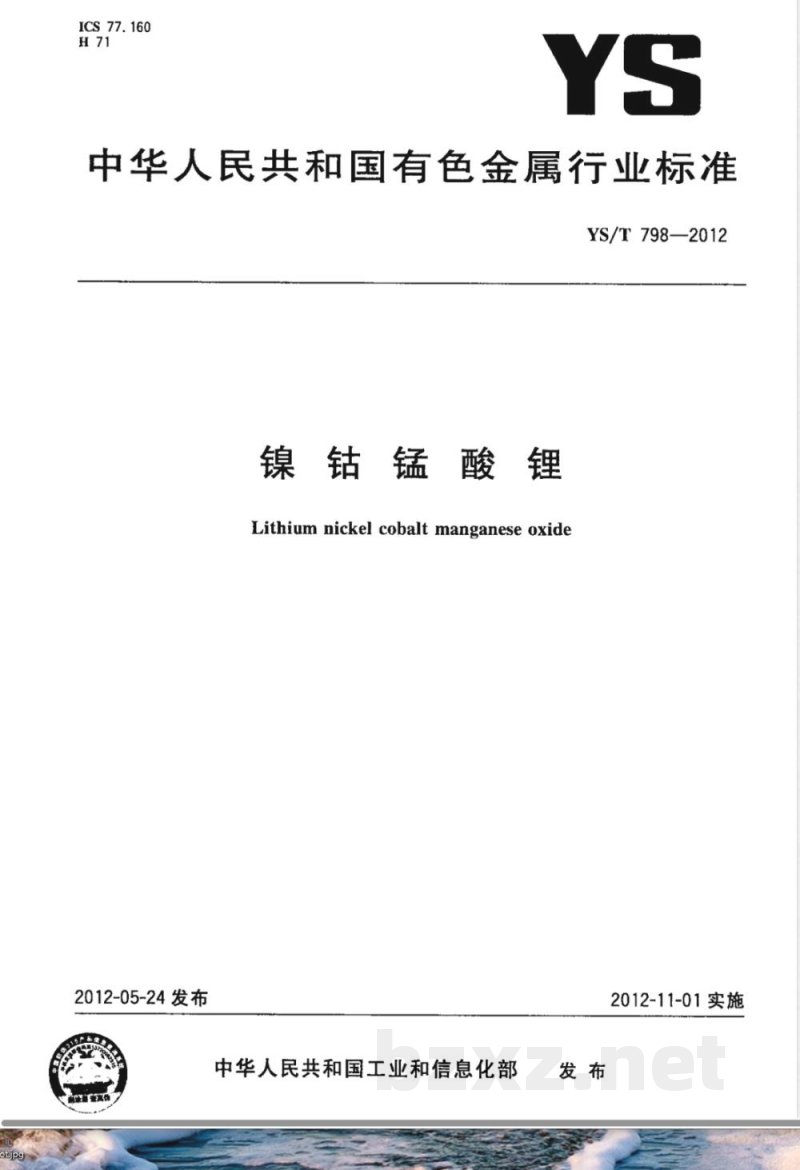

【其他行业标准】 镍钴锰酸锂

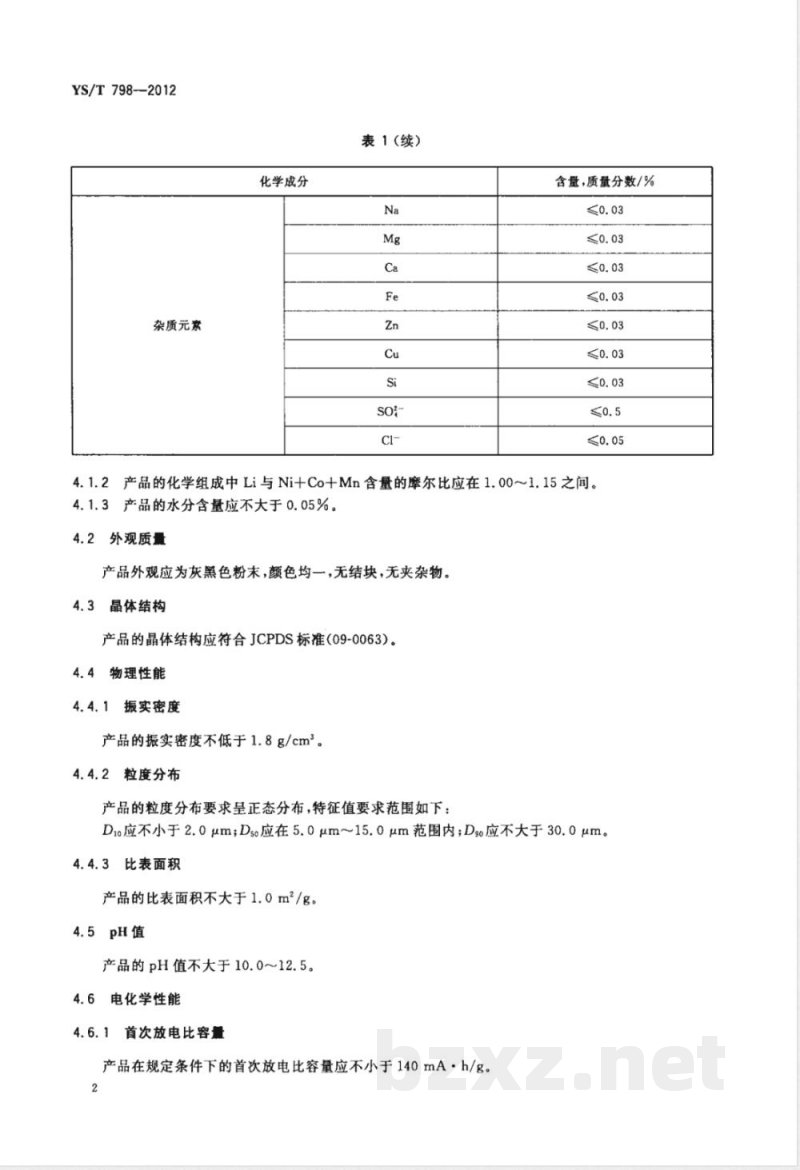

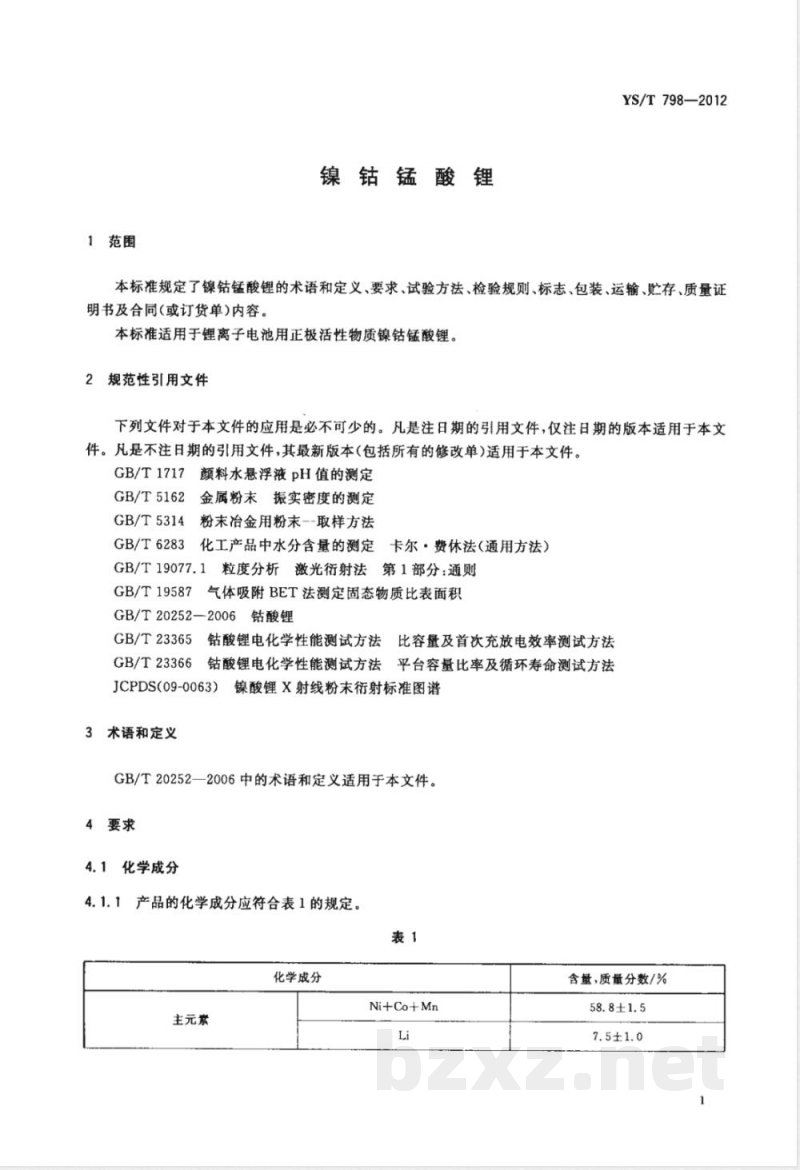

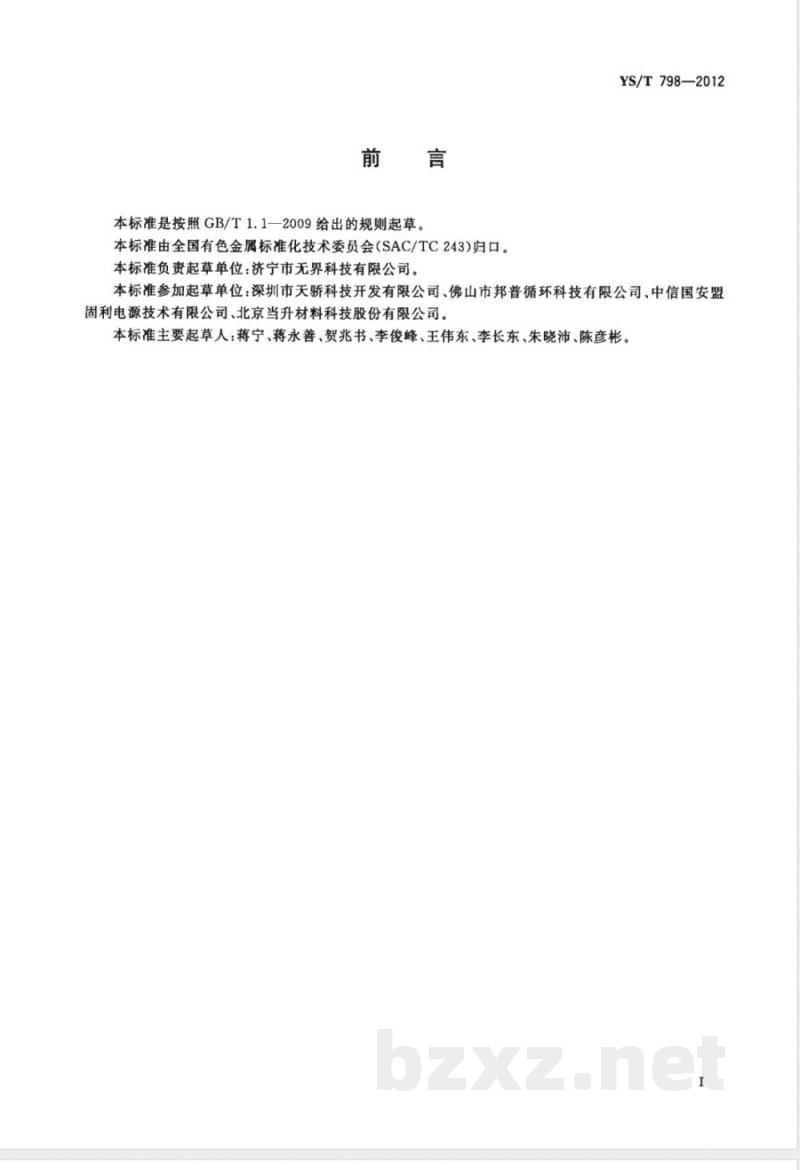

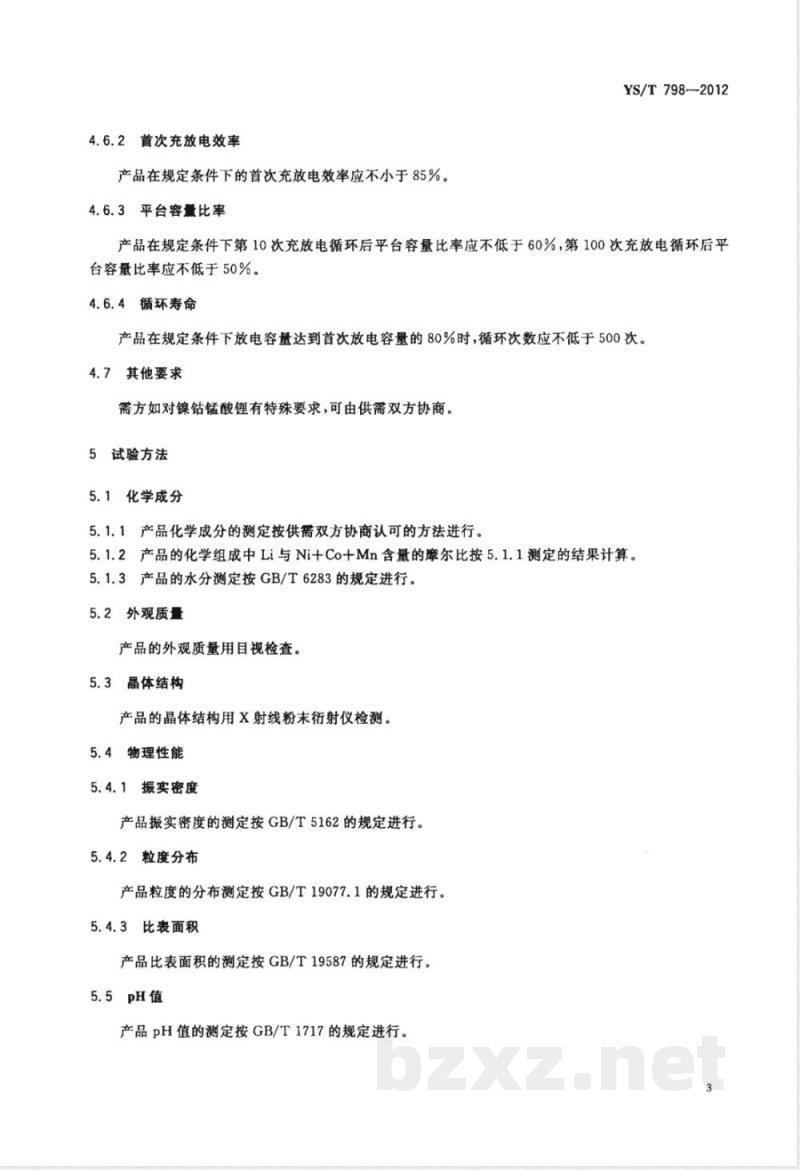

YS/T 798—2012 镍钴锰酸锂 前言 本标准按照GB/T 1.1—2009规则起草，由全国有色金属标准化技术委员会归口。起草单位包括济宁市无界科技有限公司，参编单位包括深圳市天骄科技开发有限公司、佛山市邦普循环科技有限公司、中信国安盟固利电源技术有限公司、北京当升材料科技股份有限公司等。 1 范围 本标准规定了镍钴锰酸锂的术语和定义、要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书及合同内容。 本标准适用于锂离子电池用正极活性物质镍钴锰酸锂。 2 规范性引用文件 GB/T 1717 颜料水悬浮液pH值测定 GB/T 5162 金属粉末振实密度测定 GB/T 5314 粉末冶金用粉末取样方法 GB/T 6283 水分含量测定（卡尔·费休法） GB/T 19077.1 粒度分析激光衍射法 GB/T 19587 比表面积BET法测定 GB/T 20252—2006 钴酸锂 GB/T 23365 钴酸锂电化学性能测试方法（比容量及首次充放电效率） GB/T 23366 钴酸锂电化学性能测试方法（循环寿命等） JCPDS 09-0063 镍酸锂X射线衍射标准图谱 3 术语和定义 GB/T 20252—2006中的术语和定义适用本文件。 4 要求 4.1 化学成分 主元素含量：Ni+Co+Mn = 58.8±1.5% Li = 7.5±1.0% 杂质元素（均≤0.03%）：Na、Mg、Ca、Fe、Zn、Cu、Si等 SO ≤0.5%，Cl- ≤0.05% Li与Ni+Co+Mn摩尔比：1.00～1.15 水分含量：≤0.05% 4.2 外观质量 灰黑色粉末，颜色均一，无结块，无夹杂物。 4.3 晶体结构 符合JCPDS标准（09-0063）。 4.4 物理性能 振实密度：≥1.8 g/cm³ 粒度分布：呈正态分布 D10 ≥ 2.0 μm D50 5.0～15.0 μm D90 ≤ 30.0 μm 比表面积：≤1.0 m²/g 4.5 pH值 pH范围：10.0～12.5 4.6 电化学性能 首次放电比容量：≥140 mA·h/g 首次充放电效率：≥85% 平台容量比率：第10次≥60%，第100次≥50% 循环寿命：容量降至80%时循环次数≥500次 4.7 其他要求 特殊要求由供需双方协商确定。 5 试验方法 5.1 化学成分：按供需双方协商方法测定 水分：GB/T 6283 5.2 外观：目视检查 5.3 晶体结构：X射线衍射法 5.4 物理性能 振实密度：GB/T 5162 粒度分布：GB/T 19077.1 比表面积：GB/T 19587 5.5 pH值：GB/T 1717
