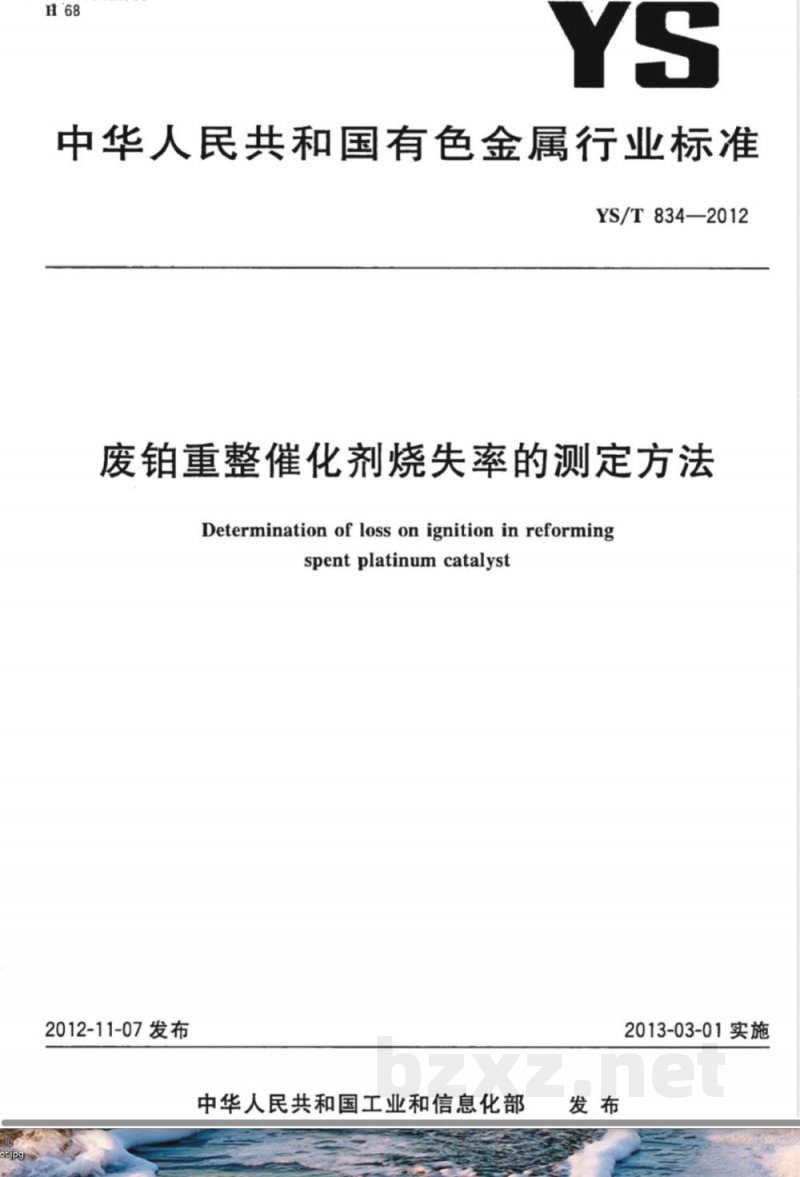

【其他行业标准】 废铂重整催化剂烧失率的测定方法

中华人民共和国有色金属行业标准YS/T834—2012
废铂重整催化剂烧失率的测定方法Determination of loss on ignition in reformingspentplatinumcatalyst
2012-11-07发布
中华人民共和国工业和信息化部发布
2013-03-01实施

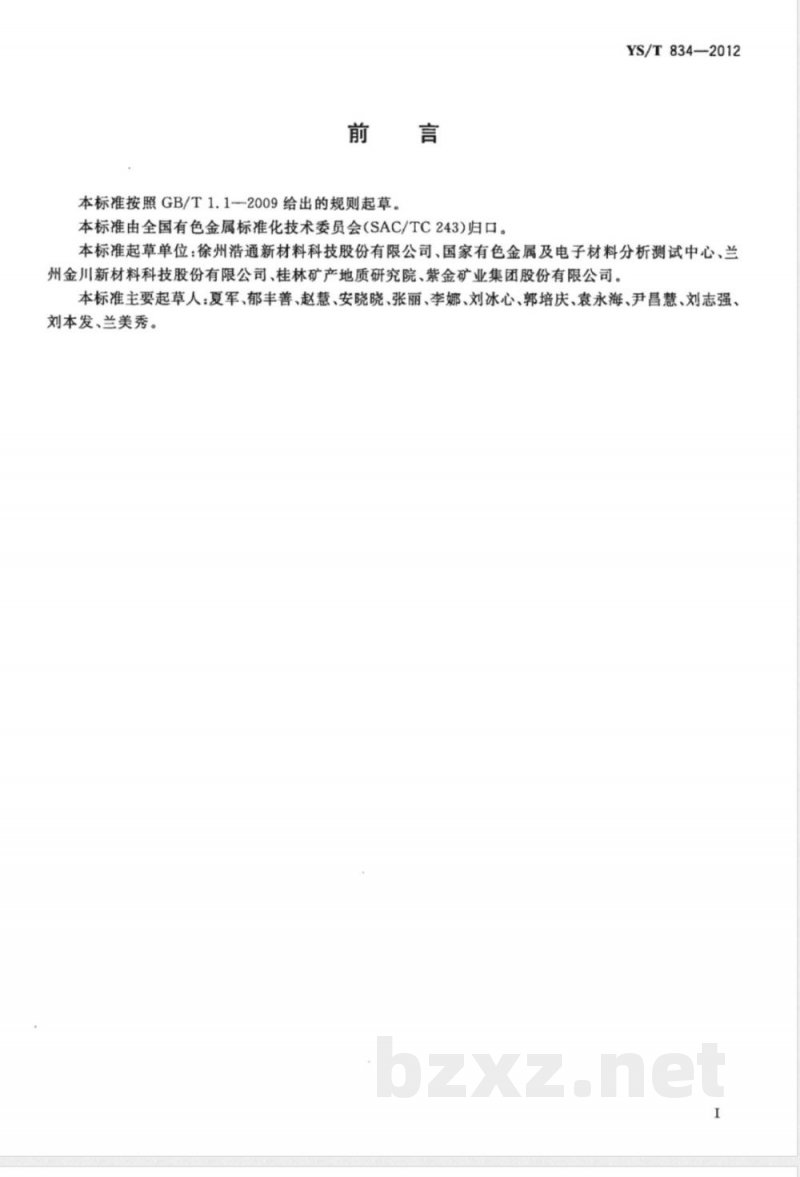

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。YS/T834—2012
本标准起草单位：徐州浩通新材料科技股份有限公司、国家有色金属及电子材料分析测试中心、兰州金川新材料科技股份有限公司、桂林矿产地质研究院、紫金矿业集团股份有限公司。本标准主要起草人：夏军、郁丰善、赵慧、安晓晓、张丽、李娜、刘冰心、郭培庆、袁永海、尹昌慧、刘志强、刘本发、兰美秀。

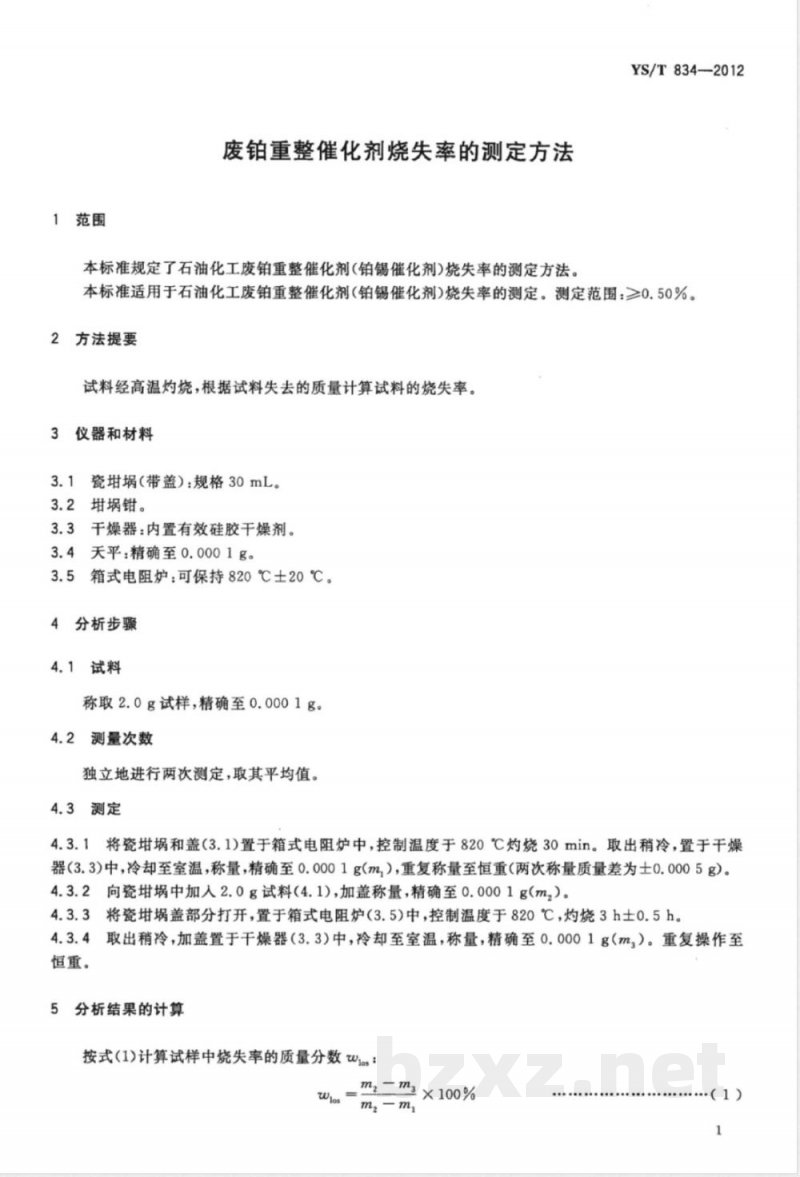

1范围
废铂重整催化剂烧失率的测定方法本标准规定了石油化工废铂重整催化剂（铂锡催化剂）烧失率的测定方法。YS/T834—2012
本标准适用于石油化工废铂重整催化剂（铂锡催化剂)烧失率的测定。测定范围：≥0.50%。2方法提要
试料经高温灼烧，根据试料失去的质量计算试料的烧失率。仪器和材料
瓷埚（带盖）：规格30mL。
3.2钳。
3.3干燥器：内置有效硅胶干燥剂。3.4天平：精确至0.0001g。
3.5箱式电阻炉：可保持820℃±20℃。4
分析步骤
4.1试料
称取2.0g试样，精确至0.0001g。4.2测量次数
独立地进行两次测定，取其平均值。4.3测定
4.3.1将瓷埚和盖（3.1)置于箱式电阻炉中，控制温度于820℃灼烧30min。取出稍冷，置于干燥器（3.3)中，冷却至室温，称量，精确至0.0001g(m,），重复称量至恒重（两次称量质量差为士0.0005g)。4.3.2向瓷埚中加入2.0g试料（4.1)，加盖称量，精确至0.0001g(m，）。4.3.3将瓷埚盖部分打开，置于箱式电阻炉(3.5)中，控制温度于820℃，灼烧3h士0.5h。4.3.4取出稍冷，加盖置于干燥器（3.3）中，冷却至室温，称量，精确至0.0001g（m，）。重复操作至恒重。
分析结果的计算
按式(1)计算试样中烧失率的质量分数wio：Wjos
mz=m2×100%
mz一m,
.（1)
YS/T834—2012

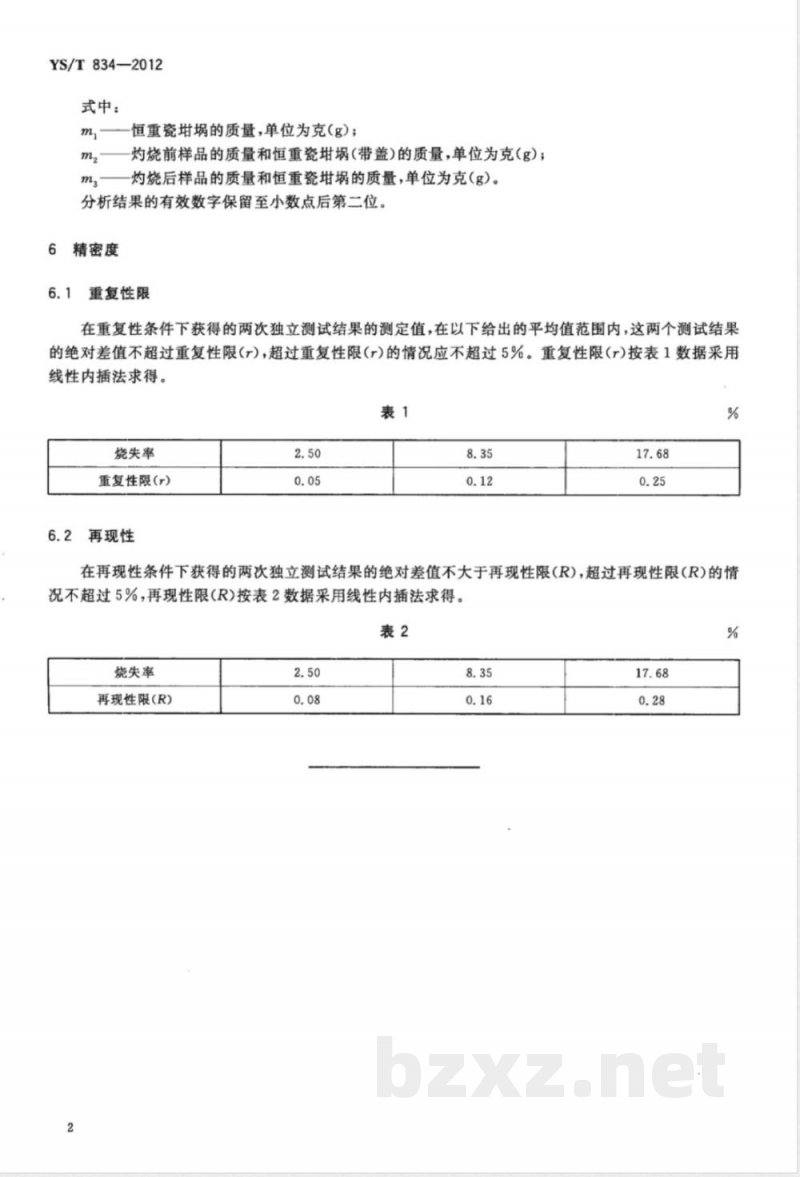

式中：
一恒重瓷埚的质量，单位为克（g)；m,
灼烧前样品的质量和恒重瓷（带盖）的质量，单位为克（g）；m
m，灼烧后样品的质量和恒重瓷埚的质量，单位为克（g)。分析结果的有效数字保留至小数点后第二位。6精密度
重复性限
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）的情况应不超过5%。重复性限（r）按表1数据采用线性内插法求得。
烧失率
重复性限(r)
6.2再现性
在再现性条件下获得的两次独立测试结果的绝对差值不大于再现性限（R），超过再现性限（R）的情况不超过5%，再现性限(R)按表2数据采用线性内插法求得。表2
烧失率
再现性限(R)免费标准bzxz.net
YS/T834-2012

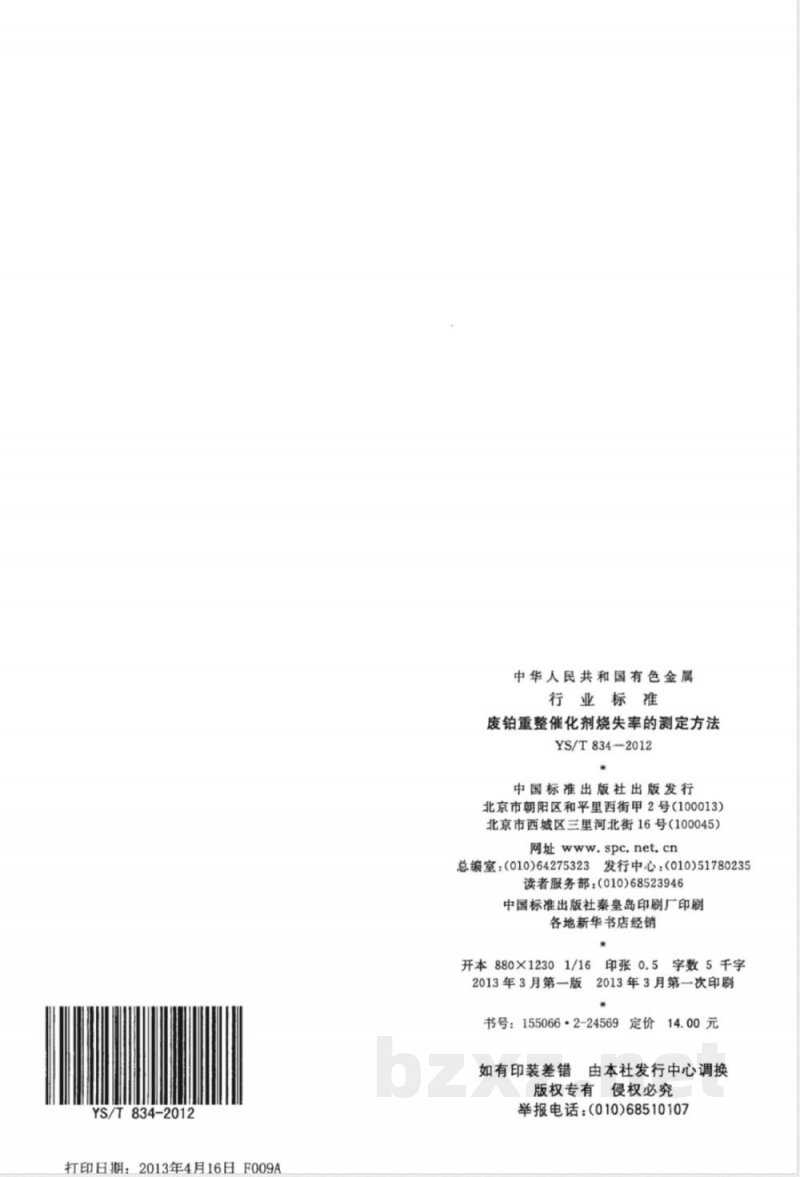

打印日期：2013年4月16日F009A中华人民共和国有色金属
行业标准
废铂重整催化剂烧失率的测定方法YS/T834-2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数5千字
开本880×1230
2013年3月第一版
2013年3月第一次印刷
书号：155066·2-24569
9定价14.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
