【其他行业标准】 二氧化铂

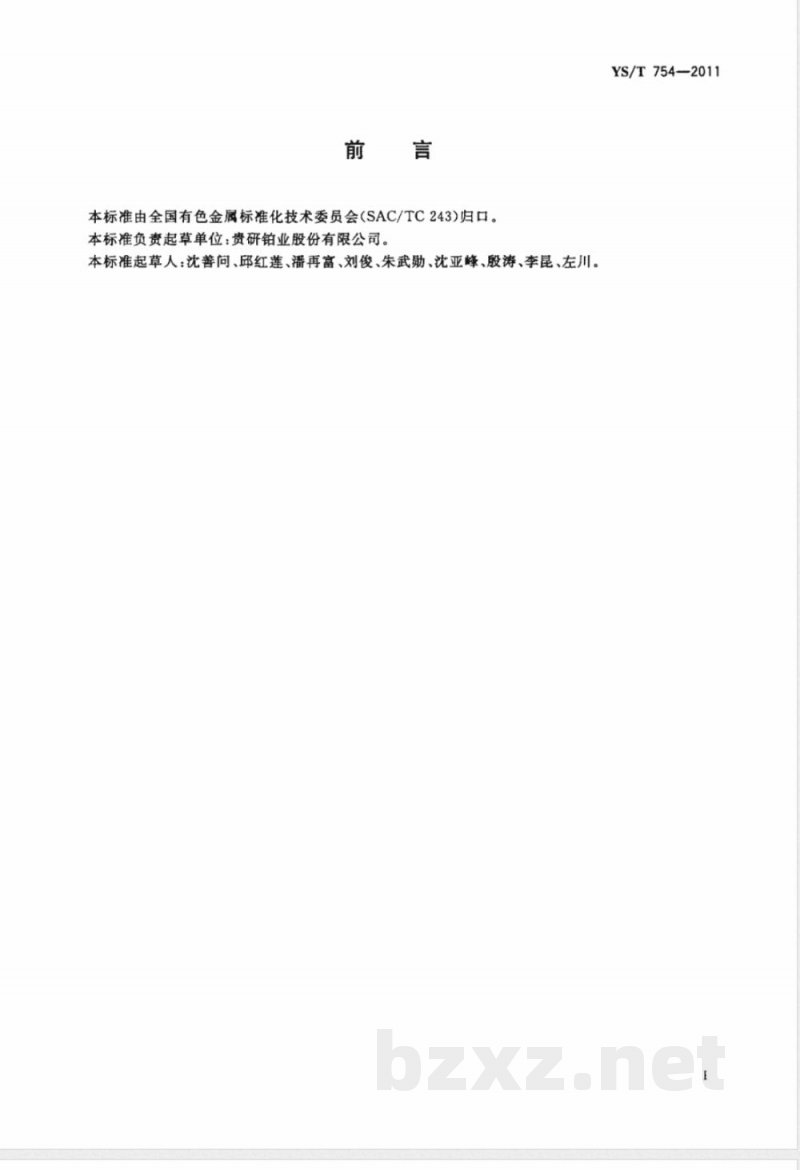

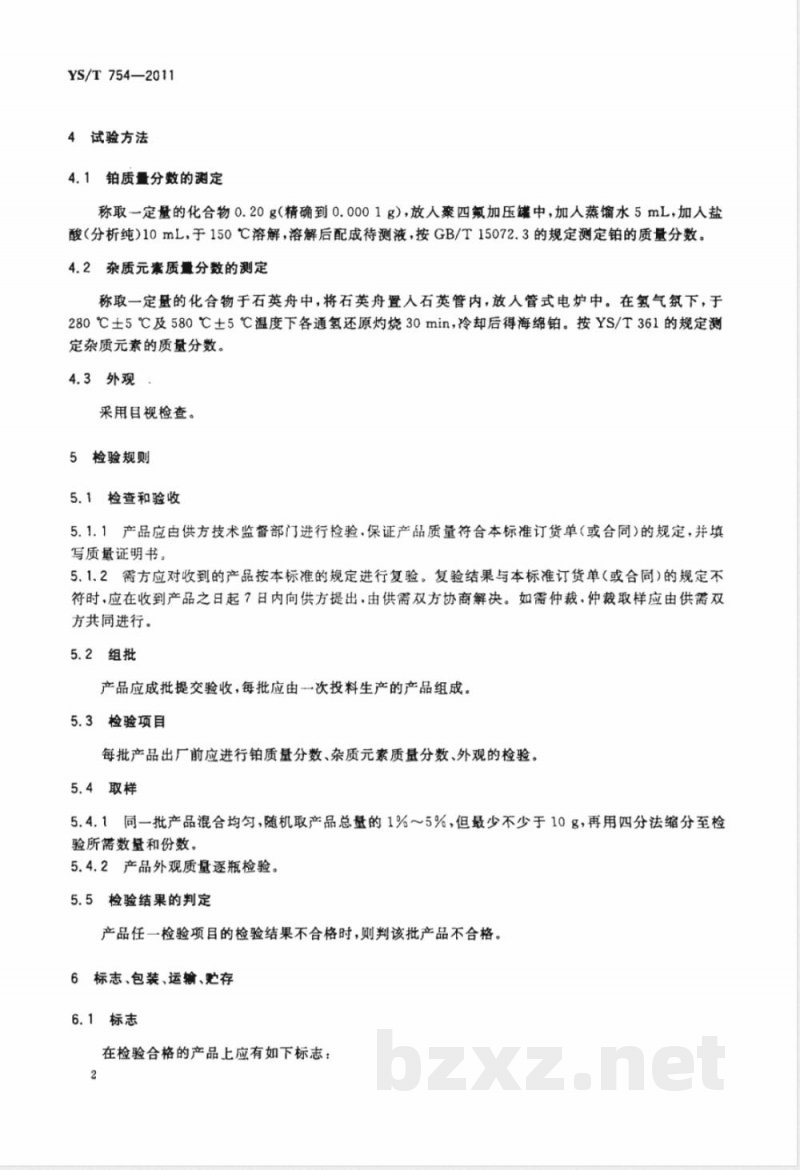

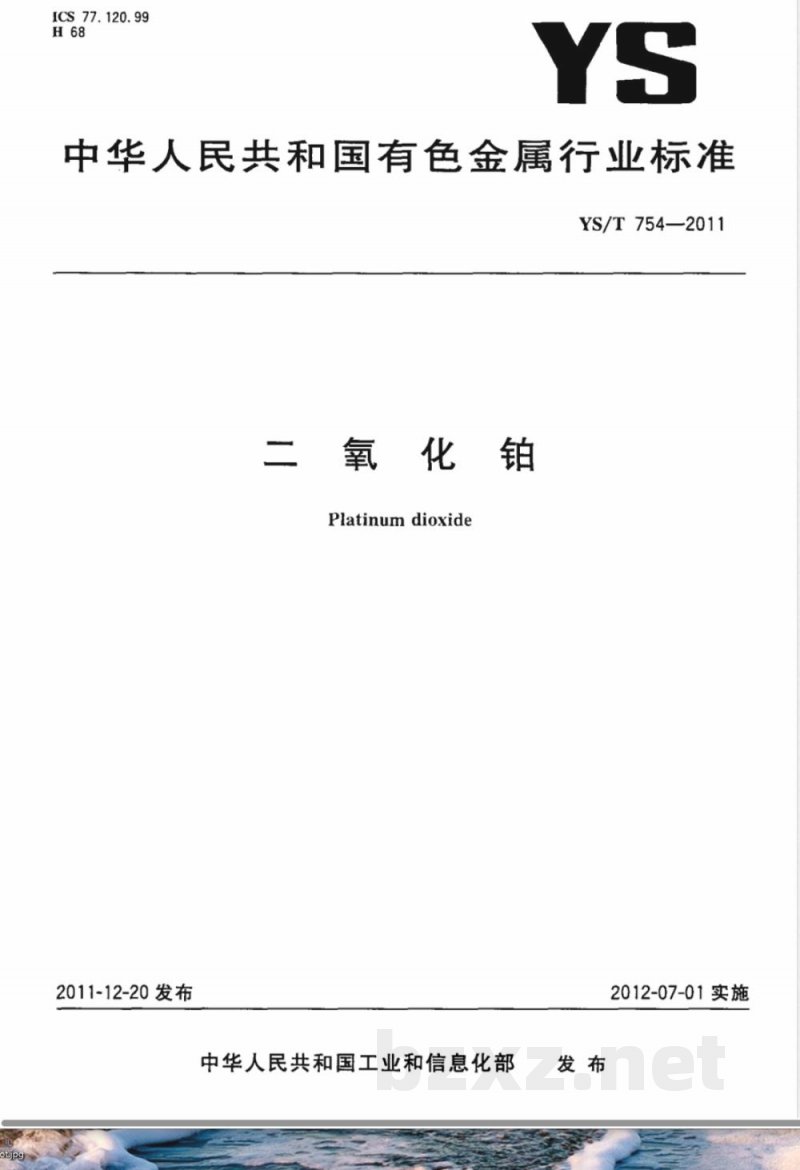

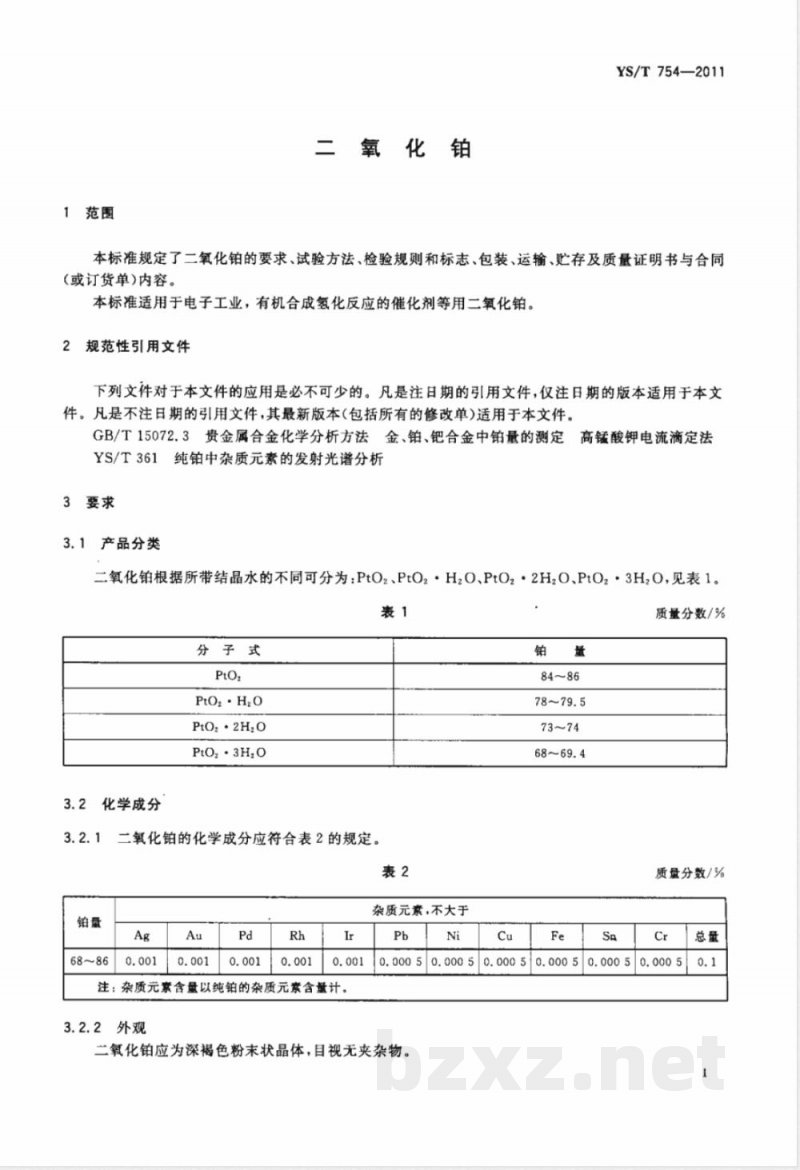

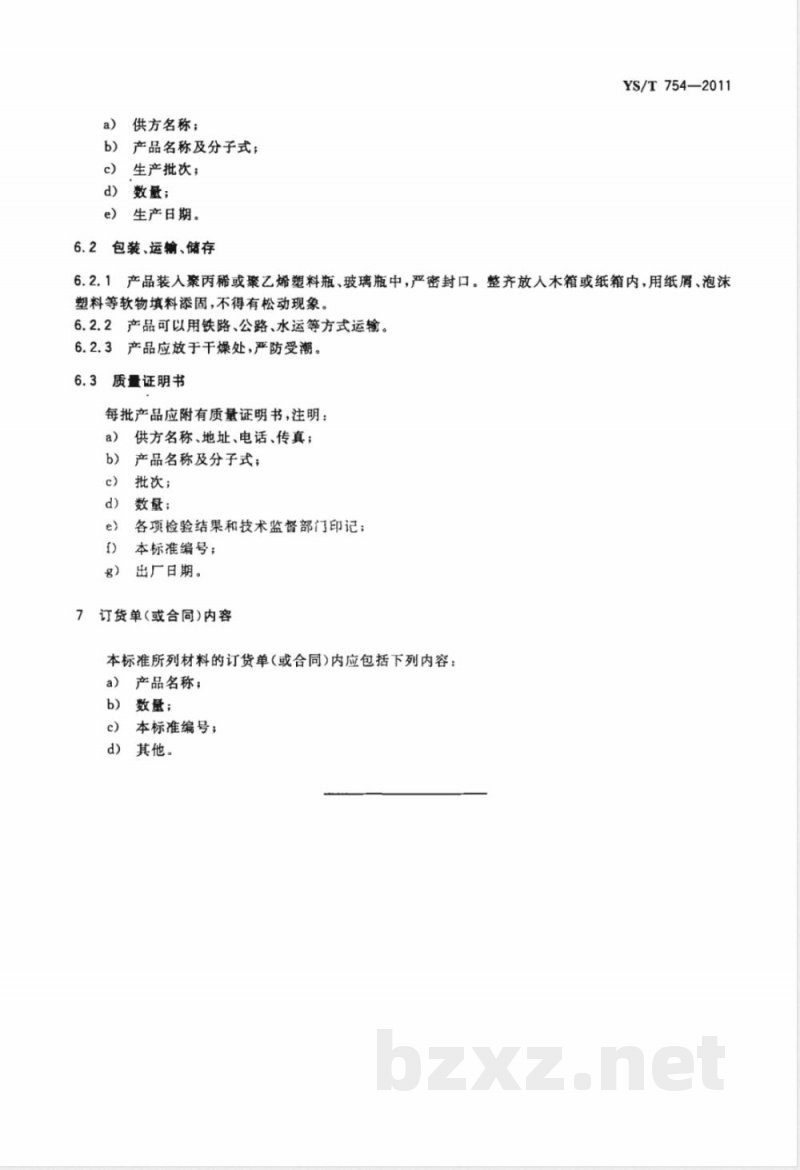

ICS 77.120.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 754—2011 氧化铂（Platinum dioxide） 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 前言 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：贵研铂业股份有限公司。 本标准起草人：沈善问、邱红莲、潘再富、刘俊、朱武勋、沈亚峰、殷涛、李昆、左川。 1 范围 本标准规定了二氧化铂的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货内容。 本标准适用于电子工业及有机合成氢化反应催化剂等用二氧化铂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T15072.3 贵金属合金化学分析方法 金、铂、钯合金中铂量的测定 高锰酸钾电流滴定法 YS/T361 纯铂中杂质元素的发射光谱分析 3 要求 3.1 产品分类 二氧化铂按结晶水不同分为：PtO2、PtO2·H2O、PtO2·2H2O、PtO2·3H2O。 3.2 化学成分 3.2.1 铂量及杂质元素 不同形态二氧化铂的铂质量分数如下： PtO2：84~86% PtO2·H2O：78~79.5% PtO2·2H2O：73~74% PtO2·3H2O：68~69.4% 杂质元素含量（以纯铂计）不大于： Ag 0.001%，Au 0.001%，Pd 0.001%，Rh 0.001%，Ir 0.001% Ph 0.0005%，Ni 0.0005%，Cu 0.0005%，Fe 0.0005%，Cr 0.0005% 总量不大于0.1% 3.2.2 外观 二氧化铂应为深褐色粉末状晶体，目视无夹杂物。 4 试验方法 4.1 铂质量分数的测定 称取约0.20g样品（精确至0.0001g），加入聚四氟乙烯加压罐中，加蒸馏水5mL及盐酸10mL，于150℃溶解后配制待测液，按GB/T15072.3测定铂含量。 4.2 杂质元素质量分数的测定 称样于石英舟中，在氢气气氛下于280℃±5℃及580℃±5℃各还原灼烧30min，冷却得海绵铂，按YS/T361测定杂质元素。 4.3 外观检查 采用目视检查。 5 检验规则 5.1 检查和验收 产品由供方质检部门检验，保证符合标准及订货要求，并提供质量证明书。 需方可进行复验，如不符合要求应在7日内提出，由供需双方协商解决，必要时仲裁取样共同进行。 5.2 组批 产品应按一次投料生产的产品组成批次提交检验。 5.3 检验项目 每批产品需检验铂含量、杂质元素含量及外观。 5.4 取样 同批产品混匀后随机取1%~5%，不少于10g，四分法缩分至所需量。 外观逐瓶检查。 5.5 判定规则 任一项目不合格，则该批产品不合格。 6 标志、包装、运输及贮存 6.1 标志 产品应标明供方名称、产品名称及分子式、批次、数量及生产日期。 6.2 包装、运输与贮存 产品装入聚丙烯或聚乙烯塑料瓶或玻璃瓶中密封，再装入木箱或纸箱并填充防震材料。 可采用铁路、公路或水路运输。 产品应存放于干燥环境，防止受潮。 6.3 质量证明书 应包括供方信息、产品名称、批次、数量、检验结果、标准编号及出厂日期等。 7 订货内容 订货单或合同应包括产品名称、数量、标准编号及其他要求。
