【其他行业标准】 阴极保护用铂/铌复合阳极丝

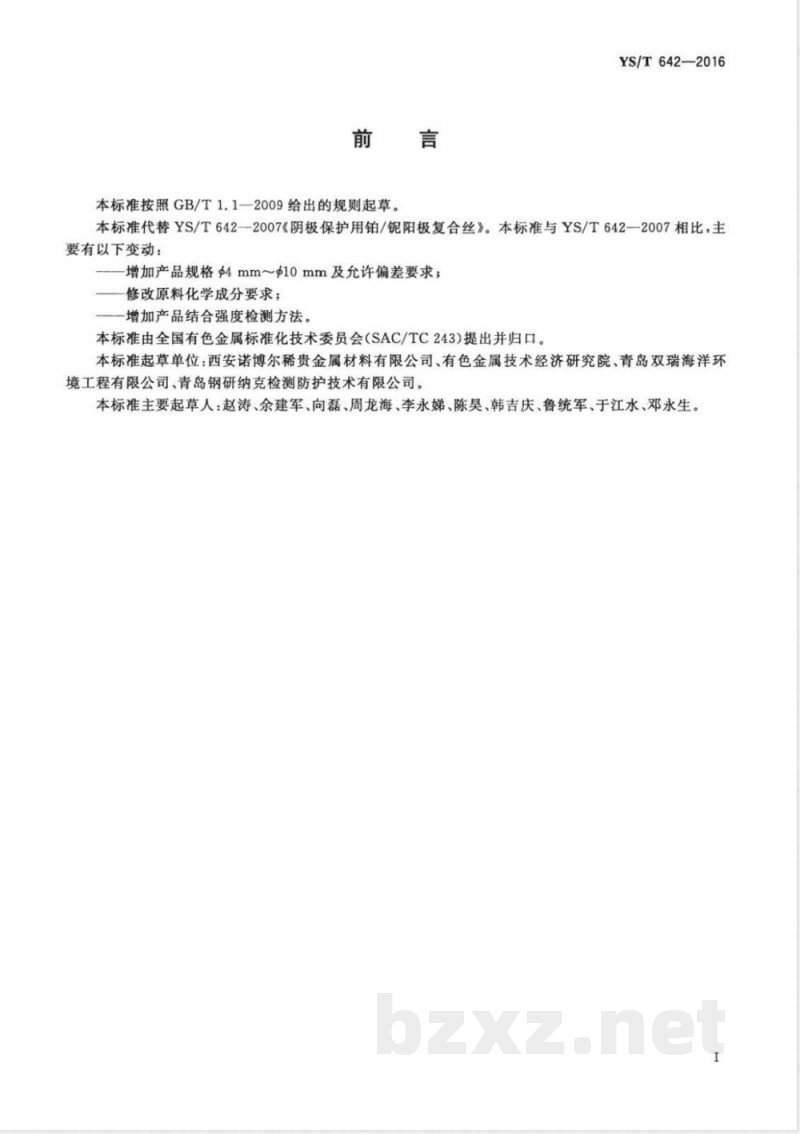

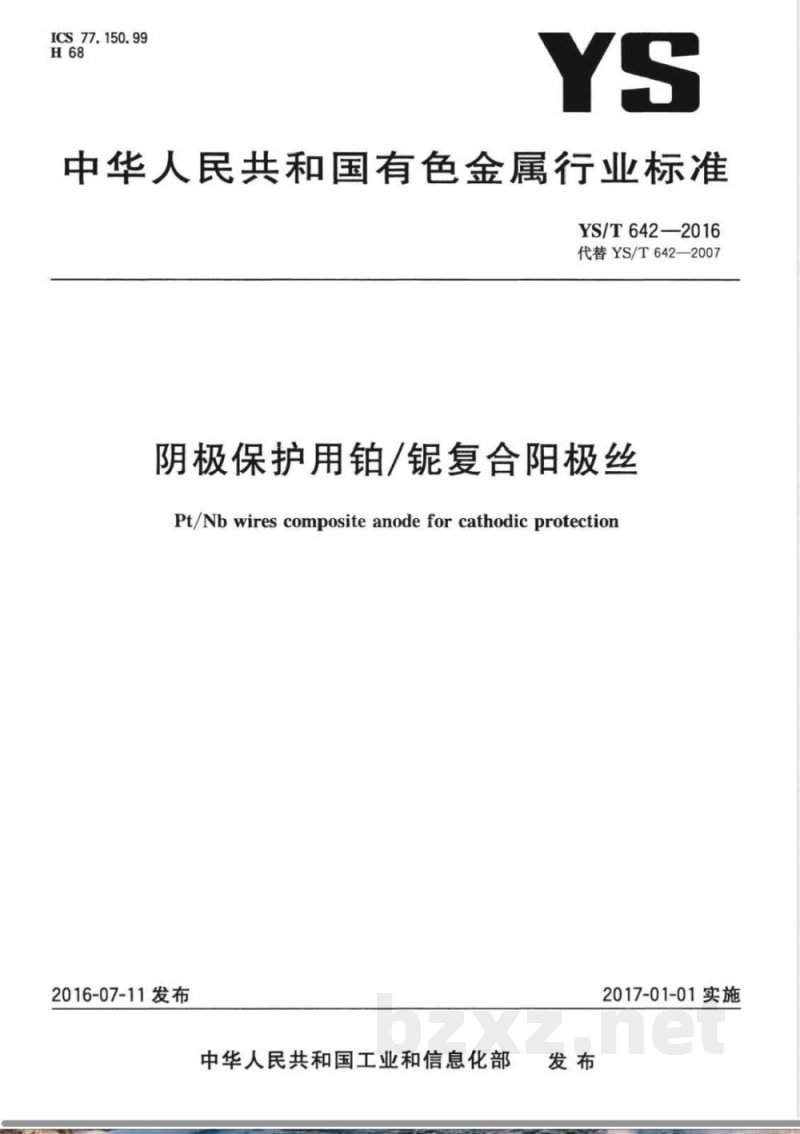

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 642—2016 代替 YS/T 642—2007 阴极保护用铂/锆复合阳极丝（Pt/Nb wires composite anode for cathodic protection） 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 642—2007《阴极保护用铂/锆阳极复合丝》。与YS/T 642—2007相比，主要变化如下： ——增加产品规格4mm～10mm及允许偏差要求； ——修改原料化学成分要求； ——增加产品结合强度检测方法。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准起草单位：西安诺博尔稀贵金属材料有限公司、有色金属技术经济研究院、青岛双瑞海洋环境工程有限公司、青岛钢研纳克检测防护技术有限公司。 本标准主要起草人：赵涛、余建军、向磊、周龙海、李永娣、陈昊、韩吉庆、鲁统军、于江水、邓永生。 1 范围 本标准规定了阴极保护用铂/锆复合阳极丝的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同）内容。 本标准适用于外加电流阴极保护用铂/锆复合阳极丝材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 1419 海绵铂 GB/T 6462 金属和氧化物覆盖层 厚度测量显微镜法 GB/T 14842 锆及锆合金棒材 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 3 要求 3.1 牌号、状态、尺寸及允许偏差 3.1.1 产品复合截面示意如图1所示：铂复合层包覆在锆基体上。 3.1.2 产品牌号为Pt/Nb，状态为退火（M），尺寸及允许偏差如下： 直径3.0～4.0mm，偏差±0.2mm，长度≥2000mm，铂层平均厚度>15μm； 直径>4.0～6.0mm，偏差±0.3mm，长度≥1000mm，铂层平均厚度>20μm； 直径>6.0～8.0mm，偏差±0.4mm，长度>800mm，铂层平均厚度≥30μm； 直径>8.0～10mm，偏差±0.5mm，长度>500mm，铂层平均厚度≥40μm。 注：可根据用户需求协商其他规格。 3.2 标记示例 铂/锆复合阳极丝 Pt/Nb M 3×2000 YS/T 642—2016 3.3 原料化学成分 铂复合层纯度不低于GB/T 1419中SM-Pt99.95要求，锆基体纯度不低于GB/T 14842中Nb1要求。 3.4 结合强度 铂复合层与锆基体应结合牢固，无脱落、分层现象。 产品经缠绕或弯曲后，铂层不得起皮、开裂或脱落。 3.5 外观质量 产品表面应清洁光滑，不应有明显机械夹杂物缺陷。 允许轻微局部发暗、漏点及不超过直径允许偏差的划伤或斑点。 铂复合层应致密连续，无裂纹或扭折。 1000mm内漏点不超过3处，最大漏点长度不超过直径的1/4。 4 试验方法 4.1 尺寸测量按GB/T 15077进行。 4.2 铂复合层厚度按GB/T 6462进行测量。 4.3 结合强度检测： 直径≤4mm产品按规定缠绕于直径15mm硬质芯轴上不少于2圈，目视检查铂层状态。 直径>4mm产品按相应弯曲或缠绕方法进行检测。
