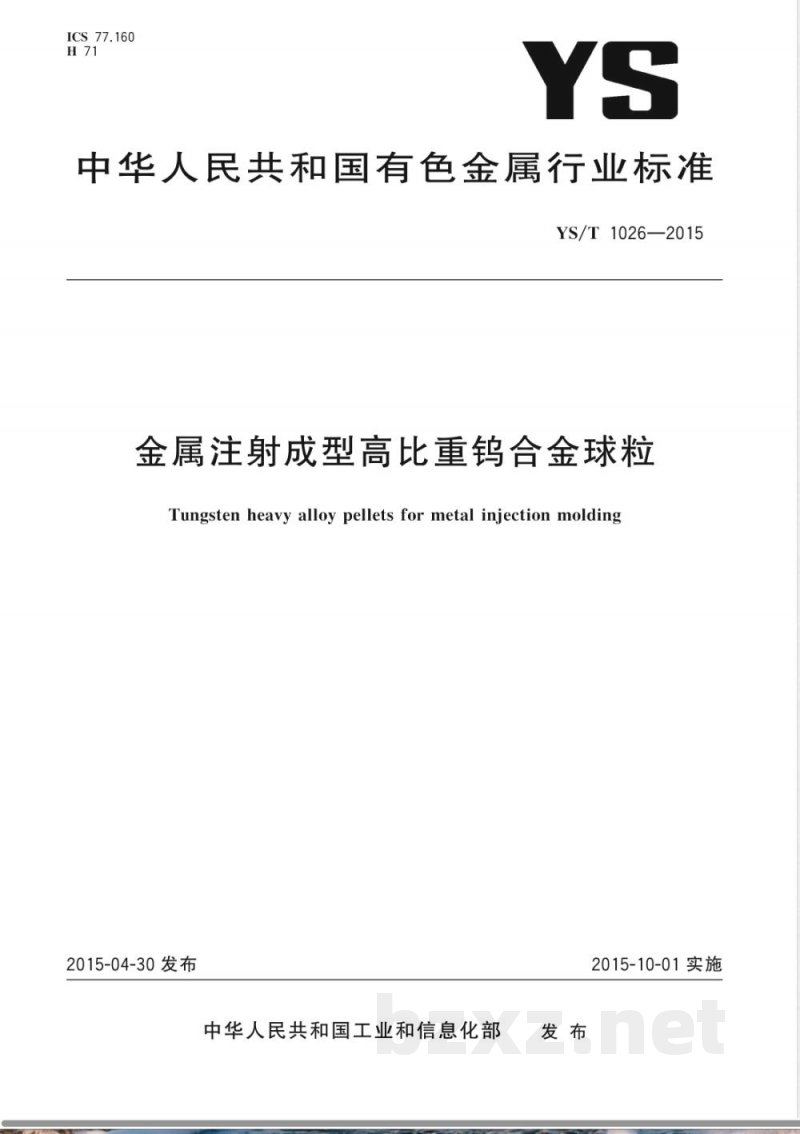

【其他行业标准】 金属注射成型高比重钨合金球粒

ICS.77.160
中华人民共和国有色金属行业标准YS/T1026—2015
金属注射成型高比重钨合金球粒Tungsten heavy alloy pellets for metal injection molding2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

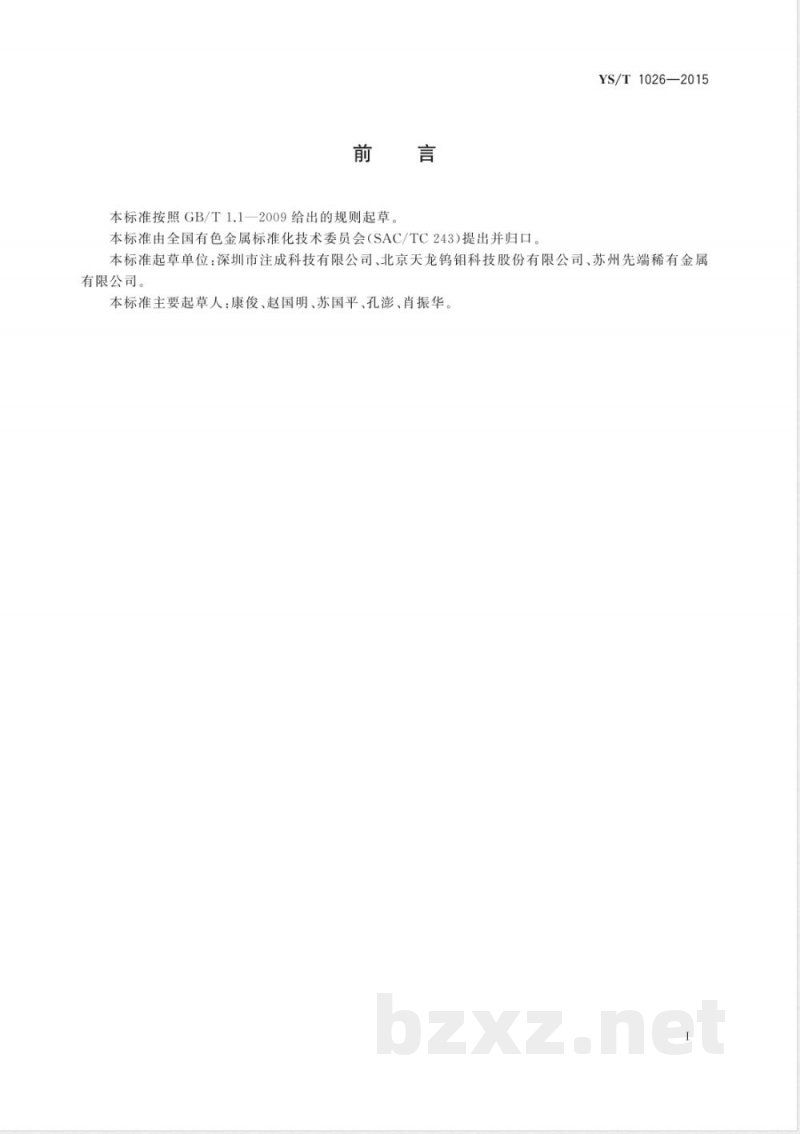

本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1026—2015
本标准起草单位：深圳市注成科技有限公司、北京天龙钨钼科技股份有限公司、苏州先端稀有金属有限公司。

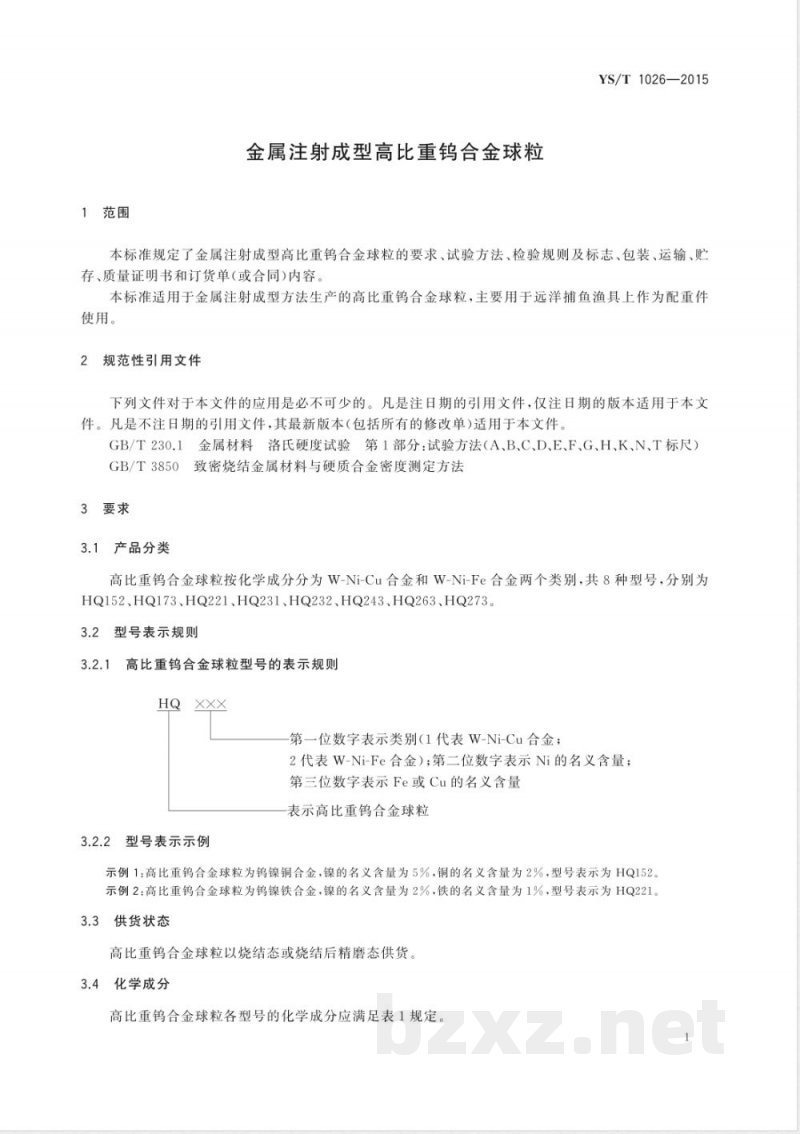

本标准主要起草人：康俊、赵国明、苏国平、孔澎、肖振华。1范围
金属注射成型高比重钨合金球粒YS/T1026—2015
本标准规定了金属注射成型高比重钨合金球粒的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同)内容本标准适用于金属注射成型方法生产的高比重钨合金球粒，主要用于远洋捕鱼渔具上作为配重件使用。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）GB/T3850致密烧结金属材料与硬质合金密度测定方法3要求
3.1产品分类
高比重钨合金球粒按化学成分分为W-Ni-Cu合金和W-Ni-Fe合金两个类别，共8种型号，分别为HQ152、HQ173、HQ221、HQ231、HQ232、HQ243、HQ263、HQ273。3.2
型号表示规则
高比重钨合金球粒型号的表示规则HQ
第一位数字表示类别（1代表W-Ni-Cu合金；2代表W-Ni-Fe合金）；第二位数字表示Ni的名义含量；第三位数字表示Fe或Cu的名义含量表示高比重钨合金球粒
3.2.2型号表示示例
示例1：高比重钨合金球粒为钨镍铜合金，镍的名义含量为5%，铜的名义含量为2%，型号表示为HQ152。示例2：高比重钨合金球粒为钨镍铁合金，镍的名义含量为2%，铁的名义含量为1%，型号表示为HQ221。3.3
3供货状态
高比重钨合金球粒以烧结态或烧结后精磨态供货。3.4化学成分
高比重钨合金球粒各型号的化学成分应满足表1规定。YS/T1026—2015
密度和硬度
高比重钨合金球粒的化学成分
化学成分（质量分数）/%
4.50~5.50
6.50~7.50
1.80~2.20
2.80~3.20
2.80~3.20
3.50~4.50
5.50~6.50
6.50~7.50
高比重钨合金球粒的密度和硬度应符合表2的规定，表2
压溃性
0.80~1.20
0.80~1.20
1.60~2.40
2.50~3.50
2.50～3.50
高比重钨合金球粒的密度和硬度密度/（g/cm*）
17.60±0.15
17.00±0.15
18.50±0.15
18.30±0.15
18.10±0.15
17.60±0.15
17.25±0.15
17.10±0.15
1.50~2.50
2.50~3.50
硬度/HRC
26～30
28～33
27～32
26～30
高比重钨合金球粒在规定的载荷下不应开裂，压溃性试验载荷和压溃性应符合表3规定。表3
球径Φ/mm
试验载荷/kN
压溃性
高比重钨合金球粒的压溃性试验载荷和压溃性≤4.0
不开裂
注：目前由于金属注射成型本身工艺的限制，为保证球粒的质量，球粒直径不宜超过8mm。>5.5～8.0
3.7尺寸及其允许偏差
烧结后精磨态的高比重钨合金球粒的尺寸及其允许偏差应符合表4规定。3.7.1
表4尺寸及其允许偏差
球径$/mm
允许偏差/mm
3.7.2烧结态高比重钨合金球粒的尺寸及其允许偏差由供需双方协商确定。3.8外观质量
YS/T1026—2015
烧结后精磨态高比重钨合金球粒的外观呈银白色并带有金属光泽，表面不允许有目视可见的孔洞、未磨到、夹杂、裂纹、锈蚀等缺陷。3.9其他
如对高比重钨合金球粒有其他要求时，由供需双方另行商定。4试验方法
4.1化学成分分析
高比重钨合金球粒的化学成分分析方法由供需双方协商确定。4.2
2密度和硬度检验
高比重钨合金球粒的密度测定按GB/T3850规定的方法进行；硬度测定按GB/T230.1规定的试验方法进行。
4.3压溃性
高比重钨合金球粒的压溃性试验在材料试验机上按下述方法进行：用千分尺测量高比重钨合金球粒的直径，将钨合金球粒置于夹具上，然后在材料试验机上进行测试。根据钨合金球粒的直径，按表3选用相应的载荷量，以5mm/min～10mm/min速度加载压力，保压10s，卸压后，目视检查球粒变形后表面有无裂纹现象。
4.4尺寸及其允许偏差检验
高比重钨合金球粒尺寸及其充许偏差采用相应精度的量具测量。4.5外观质量检验
高比重钨合金球粒的外观采用目视检查。5检验规则
5.1检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及订货单（或合同）的规定，并填写质量证YS/T1026—2015
明书。免费标准下载网bzxz
5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及订货单（或合同）的规定不符时，应在收到产品之日起60天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。
5.2组批
产品应成批提交验收，每批由同一混合料、同一型号、同一批次、同一规格的产品组成。批重不大于200kg。
检验项目及取样
产品的检验项目及取样应符合表5的规定表5产品的检验项目及取样规定
检验项目
化学成分
压溃性
尺寸及其允许偏差
外观质量
检验结果判定
取样规定
每批1份，从混合料中取样
每批5粒，每份20g
每批5粒
每批20粒
每批200粒
要求章节号
试验方法章节号
5.4.1化学成分检验不合格，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格。5.4.2密度和硬度检验不合格，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格，5.4.3压溃性检验不合格，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格。5.4.4尺寸及其允许偏差检验不合格，判该批产品为不合格。外观质量检验不合格，判该粒产品为不合格。5.4.5
6标志、包装、运输、贮存和质量证明书6.1
内包装标志
检验合格的每袋（或盒)产品应附有标签或标牌，其上注明：a）产品名称；
b）供货状态；
型号；
d）产品批号。
6.1.2包装箱标志
包装箱上应注明：供方名称、产品名称、型号、批号、重量及“防潮*字样或标志6.2包装
YS/T1026—2015
高比重钨合金球粒装入塑料袋（或盒）后，置于木箱（或铁桶）中，用减震填充物塞紧并加盖紧固。每袋（或盒）和每箱（或桶）的重量根据订购方要求而定。其他包装方式也可由供需双方协商确定6.3
运输和贮存
6.3.1产品在运输过程中应防潮、防雨。6.3.2产品在运输、装卸过程中，应轻拿轻放，防止产品碰伤及包装破损6.3.3
产品的贮存应放于干燥、通风的环境内，防止产品氧化。产品贮存期不应超过半年。质量证明书
每批产品应附有质量证明书，其中注明：供方名称、地址；
产品名称；
型号；
批号；
净重和数量；
各项检验结果和供方技术监督部门印记；本标准编号；
出厂日期。
订货单（或合同)内容
订购本标准所列产品的订货单（或合同)应包括下列内容：a)
产品名称：
b）型号；
c）数量；
d）供货状态；
本标准编号；
其他。
